Обзор и тестирование материнской платы MSI Z87 MPower MAX

Оглавление

Вступление

реклама

Кто такие компьютерные энтузиасты и что им нужно? Этому термину сложно дать точное определение, а понимание их цели доступно не каждому. Где там простому обывателю понять разницу в тысячных долях секунды теста Super Pi. А вот оверклокерам всегда необходимо оставаться на гребне волны и ставить новые рекорды. Отчасти они помогают нам немного заглянуть в будущее, демонстрируя результаты компьютеров настоящего. Чтобы преодолеть этот временной барьер, необходимо прилагать усилия, а в любой работе никак не обойтись без хорошего инструмента. Здесь нет какого-то систематического подхода, поскольку цели и задачи ставятся совершенно разные, да и бюджет систем отличается в каждом определенном случае.

Где проходит эта тонкая грань между обычным разгоном и фанатичным энтузиазмом? Зачастую мало лишь приобрести устройство с приставкой «OC» и сразу же стать матерым оверклокером. Начинается все с простого желания увеличить производительность в любимой игре или побыстрее закончить с рутинной работой. Постепенно увеличиваешь частоты и напряжения, упираешься в возможности штатных систем охлаждения. Далее происходит установка все более производительных кулеров, но и их возможности далеко не безграничны. Следующий этап – вода, а с ней и небольшие вольтмоды, где уже неплохо бы научиться работать паяльником. Стимулом служит скорость и достижение новых результатов. Здесь тебя никто не оштрафует за превышение, да и наказать ты себя можешь лишь своими действиями, которые порой приводят к выходу из строя компьютерных компонентов.

А что же производители комплектующих? Поначалу они прохладно относились к разгону, а некоторые до сих пор продолжают ставить палки в колеса, возводя все новые препоны. Как побороть желание и стремление человека получить большую производительность за те же деньги? Хотя зачем с этим бороться, когда можно помочь, и еще заработать на этом? Поэтому все больше появляется продукции, ориентированной даже не на любителей разгона, а на более широкую аудиторию покупателей, чтобы приобщить их к этому увлечению. С другой стороны, нужно дать голодному не рыбу, а удочку – гласит китайская мудрость. Однако производители комплектующих зачастую подкидывают именно рыбу в виде функций автоматического разгона, которые позволяют абсолютно любому пользователю при помощи одной-единственной кнопки увеличить тактовую частоту того же процессора.

Есть такая и на материнской плате MSI Z87 MPower MAX – это OC Genie. При этом производитель все-таки позиционирует свой продукт как инструмент для опытных «гонщиков», которые освоили не только воду и медные трубы систем фазового перехода, но и азот с гелием. И пусть я ограничусь обычным воздухом, но стендовый процессор уже не назовешь обычным, поскольку ранее была проведена процедура замены термоинтерфейса под его крышкой на более теплопроводимый.

Источник

Обзор и тестирование материнской платы MSI Z87 MPower MAX (страница 6)

Тестовый стенд

Тестирование материнской платы MSI Z87 MPower MAX проводилось в составе следующей конфигурации:

• Процессор: Intel Core i7-4770K (3500 МГц);
• Кулер: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-4;
• Материнская плата: MSI Z87 MPower MAX, версия BIOS v1.1;
• Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
• Видеокарта: NVIDIA GTX 780 (869/6008 МГц (ядро/память));
• Накопитель SSD: Corsair Performance PRO 256 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт;
• Корпус: Corsair Graphite 600T.

Испытание платы и разгон

реклама

На этот раз я решил подойти к делу творчески и обновил тестовую конфигурацию, добавив видеокарту NVIDIA GeForce GTX 780. Устанавливать что-то проще счел неправильным, поскольку модель MSI не из дешевых и ориентирована на энтузиастов. Вдобавок было решено приурочить к этому знаменательному событию замену термоинтерфейса под крышкой процессора Intel Core i7-4770K.

Согласитесь, что глупо постоянно тыкаться в одну и ту же частоту 4400 МГц, и нужно идти дальше, не останавливаясь на достигнутом. Весь процесс снятия процессорной крышки разными способами я уже описал и вкратце отмечу, что мне удалось добиться успеха. Впервые на этой материнской плате после проделанной операции мне покорилась частота в 4700 МГц.

Напряжения при этом были установлены следующим образом:

• VCCIN Voltage – 1.85 В;
• CPU Core Voltage – 1.35 В;
• CPU Ring Voltage – 1.13 В;
• CPU SA Voltage – +0.02 В;
• CPU IO Analog Voltage – [auto];
• CPU IO Digital Voltage – [auto];
• DRAM Voltage – 1.65 В;
• PCH 1.05 Voltage – [auto];
• PCH 1.5 Voltage – [auto].

Это очень хороший результат, хотя бы потому, что мой предыдущий процессор Intel Core i7-3770K работал на такой же частоте и лишь на некоторых моделях системных плат смог взять 4800 МГц.

Источник

Обзор и тестирование материнской платы MSI Z87 MPOWER MAX

В условиях серьезной конкуренции производители материнских плат ведут ожесточенную борьбу за покупателей, и одним из самых действенных способов является выпуск продуктов, обладающих повышенной надежностью и расширенными возможностями разгона. Именно такого принципа придерживались инженеры MSI, создавая системные платы семейства MPOWER. «Первой ласточкой» была Z77 MPOWER для процессов Intel в исполнении Socket LGA1155, с которой мы познакомились осенью 2012 года. Тогда модель запомнилась хорошим запасом прочности и достойным разгонным потенциалом, что в сочетании с богатыми возможностями расширения и разумной ценой обеспечило Z77 MPOWER заслуженную популярность. Прошло полгода, и одновременно с анонсом процессоров Intel Haswell компания MSI представила новые продукты для платформы LGA1150. C одним из них — Z87 MPOWER MAX мы вас познакомим в процессе сегодняшнего обзора.

Материнская плата позиционируется в качестве решения для продвинутых пользователей и энтузиастов, которые, прежде всего, ценят надежность конструкции и богатую функциональность. Насколько Z87 MPOWER MAX соответствует требованиям целевой аудитории — вы узнаете совсем скоро, а пока, предлагаем изучить спецификации героини сегодняшнего тестирования.

Модель	MSI Z87 MPOWER MAX
Чипсет	Intel Z87
Процессорный разъем	Socket LGA1150
Процессоры	Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память	4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/ 2200*/2400*/2600*/2666*/2800*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E	3 PCI Express 3.0 x16 (х16+х0, х8+х8, x8+x4+x4) 4 PCI Express x1
Слоты PCI	–
Встроенное видеоядро	Intel HD Graphics 4600
Видеоразъемы	HDMI, DisplayPort
Количество подключаемых вентиляторов	5x 4pin
Порты PS/2	1 (комбинированный)
Порты USB	8 x 3.0 (4 разъема на задней панели, Intel Z87 + ASMedia ASM1074) 2 x 3.0 (2 разъема на задней панели, Renesas µPD720202) 6 x 2.0 (2 разъема на задней панели, Intel Z87)
ATA-133	–
Serial ATA	6 каналов SATA 6 Гбит/с (Intel Z87) 2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA	–
RAID	0, 1, 5, 10 (Intel Z87)
Встроенный звук	Realtek ALC1150 (7.1, HDA)
S/PDIF	Оптический
Встроенная сеть	Killer E2205 (Gigabit Ethernet)
Thunderbolt	–
FireWire	–
COM	–
LPT	–
BIOS/UEFI	AMI UEFI
Форм-фактор	ATX
Размеры, мм	305 x 244
Дополнительные возможности	Click BIOS 4, Debug LED, Direct OC, GO2BIOS, Multi BIOS, OC GENIE 4, OC Certified, модуль поддержки беспроводных сетей Wi-Fi/Bluetooth с WiDi, кнопки включения и перегрузки, разъем V-Check Points, AMD CrossFireX, NVIDIA SLI

Комплект поставки

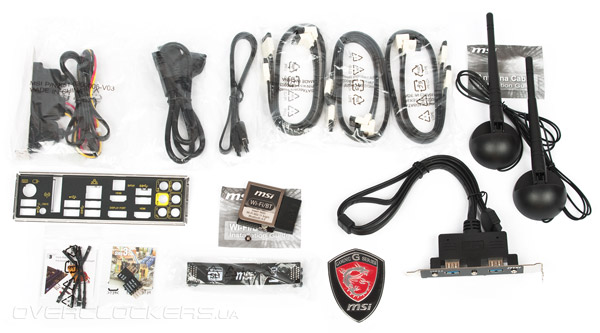

Материнская плата MSI Z87 MPOWER MAX продается в крупной картонной коробке, оформление которой выделяется простотой и оригинальностью.

Лицевую поверхность упаковки занимает стилизованное изображение буквы «М», которое при ближайшем рассмотрении оказывается фальш-крышкой. Под ней находится прозрачное пластиковое окно, а на обратной стороне буквы «М» нанесена информация о ключевых конструктивных особенностях новинки.

На тыльной стороны коробки можно встретить краткую спецификацию системной платы, схему разъемов задней панели, упоминание о фирменных технологиях MSI, а также логотип OC Certified. Последний означает, что Z87 MPOWER MAX на заводе проходила тестирование в программе Prime95 в течение 24 часов с разогнанным процессором, при условии недостаточной вентиляции околосокетного пространства. Такое испытание гарантирует стабильность при любых условиях эксплуатации, которая обеспечивается использованием электронных компонентов Military Class 4, соответствующих военному классу надежности MIL-STD 810G.

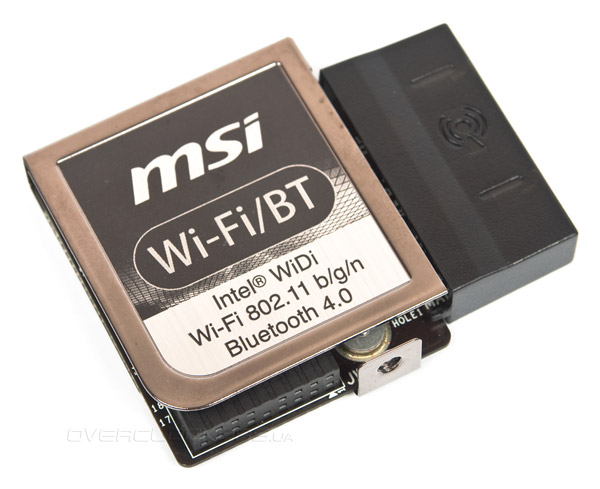

Отдельно остановимся на адаптере беспроводных сетей, который в случае с Z87 MPOWER MAX представлен модулем Intel Centrino Wireless-N 2230, обеспечивающим поддержку стандартов IEEE 802.11b/g/n, Intel WiDi (Wireless Display), а также Bluetooth 4.0.

Беспроводный модуль имеет интерфейс miniPCI Express, который через специальную плату-переходник подключается к разъему, расположенного рядом с задней панелью материнской платы.

Дизайн

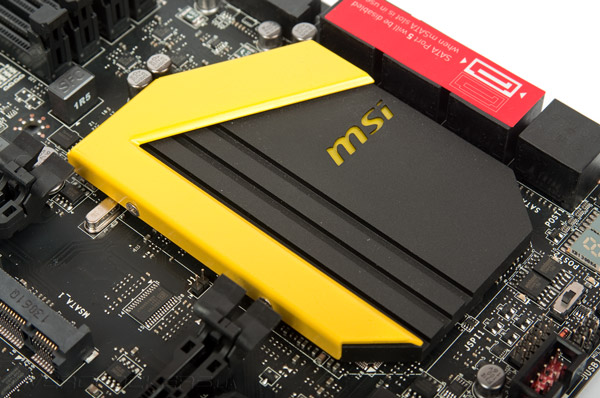

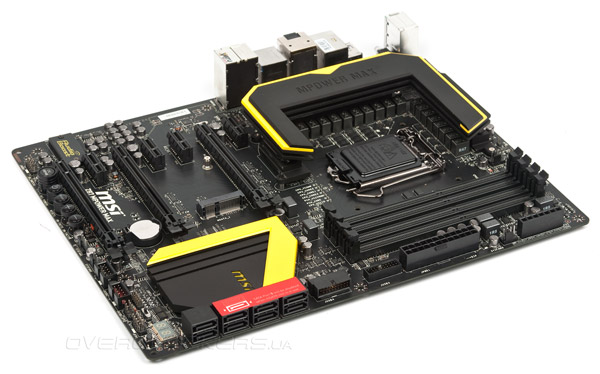

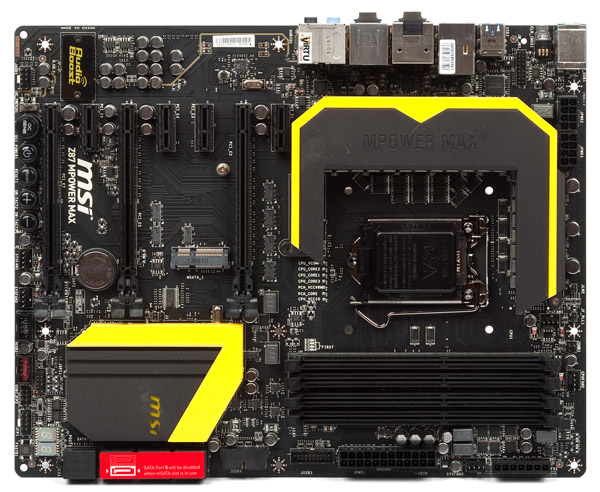

Системная плата MSI Z87 MPOWER MAX базируется на чипсете Intel Z87, который обеспечивает её совместимость с процессорами Intel в исполнении LGA1150.

«Материнка» выполнена в формате ATX, так что проблем с установкой в стандартные корпуса быть не должно.

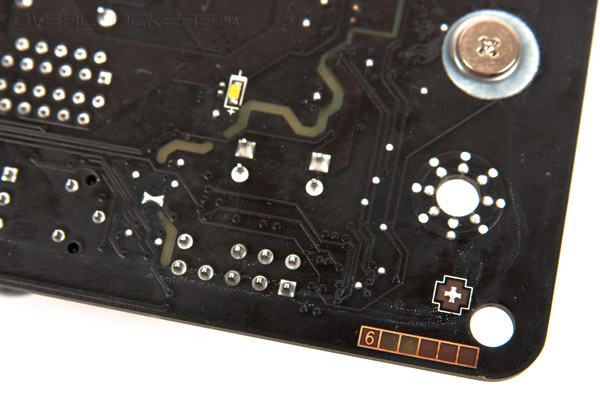

Печатная плата имеет шесть слоев медных проводников, что, по заявлению производителя, позволило оптимизировать разводку для стабильной работы на повышенных частотах.

Z87 MPOWER MAX оснащена пятью разъемами для подключения вентиляторов, и все они поддерживают управление скоростью вращения посредством ШИМ. Новинка имеет массивную систему охлаждения, конструкция которой оптимизирована для работы в условиях недостаточной вентиляции. Тепло от чипсета отводится крупным радиатором, который на протяжении тестирования оставался едва теплым, что говорит о его достаточной эффективности.

Для контакта полупроводникового кристалла с металлическим теплораспределителем служит густая серая термопаста, а сам радиатор имеет надежное винтовое крепление.

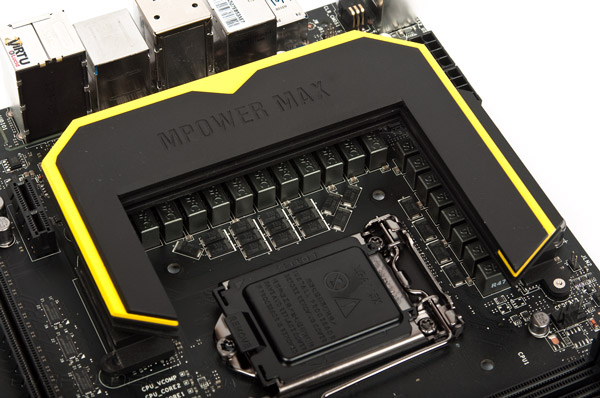

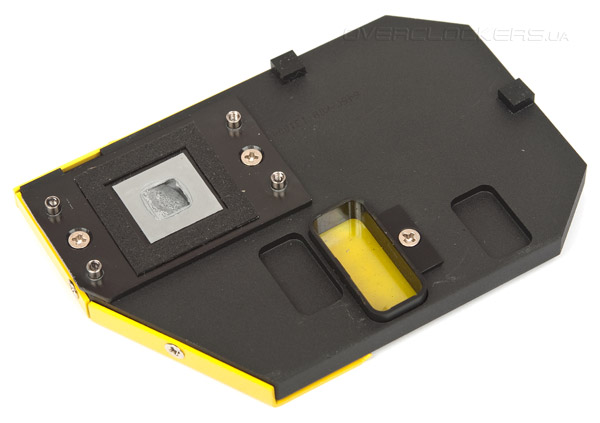

Узел преобразователя напряжения оборудован массивными радиаторами, накрытыми сверху декоративной пластиной. На первый взгляд, конструкция имеет не слишком большую площадь поверхности, но надеемся, что инженеры MSI верно рассчитали эффективность системы охлаждения и в разгоне она справится со своими обязанностями.

В конструкции использована толстая термосифонная трубка, равномерно распределяющая тепло от силовых элементов VRM.

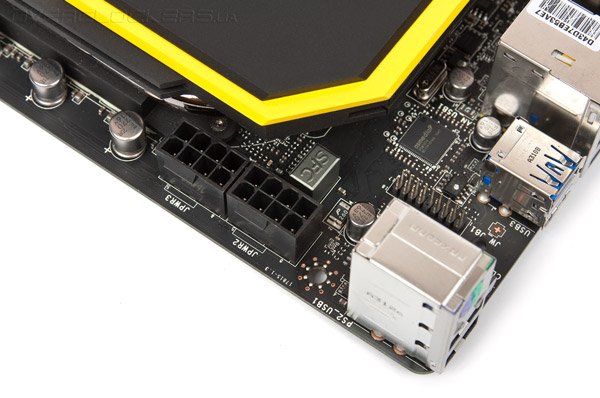

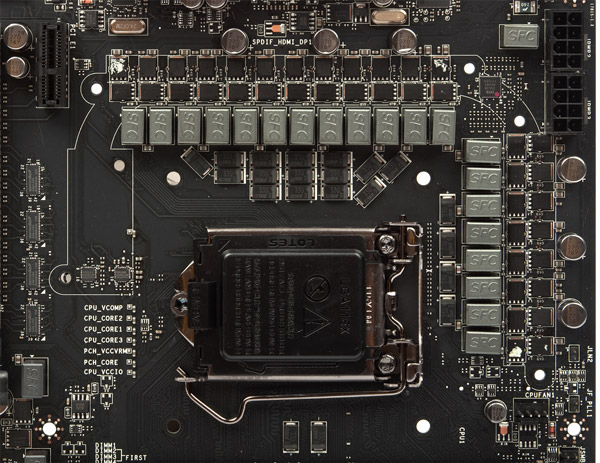

Силовая подсистема MSI Z87 MPOWER MAX питается от пары восьмиконтактных разъемов EPS12V, но их совместное использование оправдано только в случае экстремального разгона.

Для формирования напряжения Vccin служит преобразователь, построенный по 20-канальной схеме. В качестве силовых элементов используются дискретные MOSFET с низким сопротивление открытого канала. Управление VRM возложено на цифровой ШИМ-контроллер IR3563B, который поддерживает восемь независимых фаз.

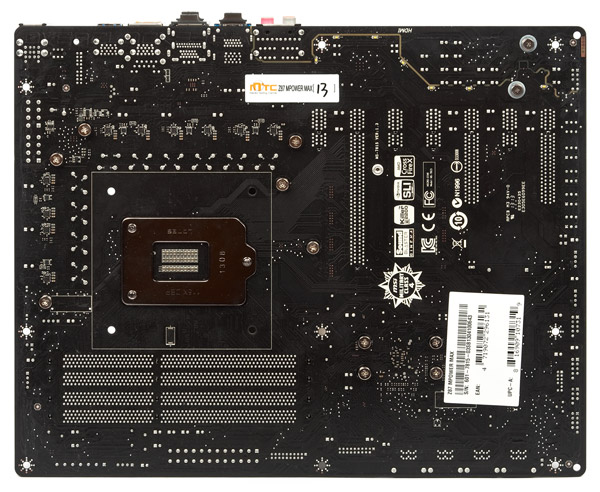

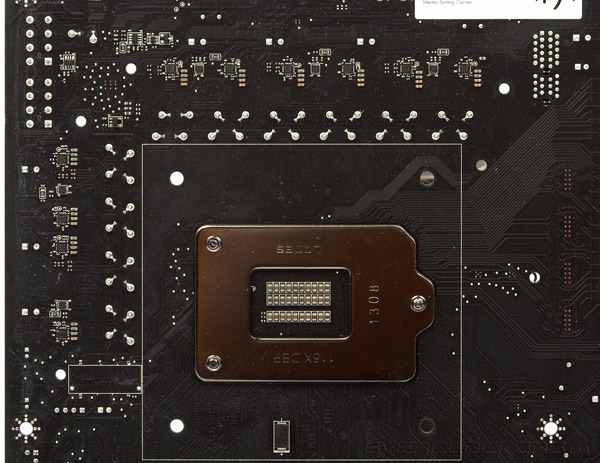

Как и следовало ожидать, с обратной стороны обнаруживаются десять драйверов-удвоителей IR3535M, впрочем, их расположение не должно помешать установке систем охлаждения, оснащенных крупными усилительными пластинами.

При работе в составе открытого стенда Z87 MPOWER MAX предлагает ряд дополнительных возможностей, объединенных общим названием OC Essentials. Так, системная плата оснащена светодиодным индикатором кодов POST, на который после загрузки выводится температура центрального процессора, парой микросхем с управляющим микрокодом, а также микропереключателем Multi BIOS Switch, определяющим, с какой из EEPROM будет выполнена загрузка. Здесь же находится кнопка GO2BIOS, обеспечивающая быстрый вход в меню настройки при следующем рестарте.

На нижнем крае РСВ расположились копки включения и перегрузки, а также клавиша активации автоматического разгона OC Genie. Рядом с ней находится переключатель OC Switch, позволяющий выбрать один из двух профилей повышения быстродействия, и пара клавиш Direct OC, предназначенных для управления частотой BCLK в режиме реального времени.

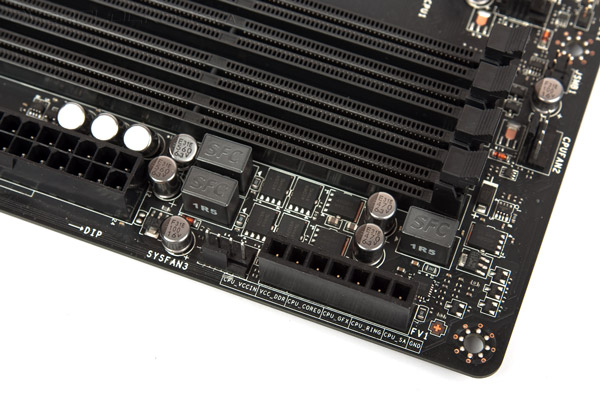

Наконец, рядом с модулями ОЗУ находится разъем V-Check Points, при помощи которого можно мультиметром измерить напряжение на основных компонентах системной платы.

Новинка оснащена четырьмя разъемами DIMM, в которые можно установить модули памяти DDR3 суммарным объемом 32 ГБ, а технология T-Topology обеспечивает поддержку частот до 3000 МГц в режиме разгона. Для работы графических ускорителей MSI Z87 MPOWER MAX оснащена тремя слотами PCI Express 3.0 x16, которые могут работать в режимах «х16+х0», «х8+х8» или «x8+x4+x4». Поддерживаются конфигурации AMD CrossFireX и NVIDIA SLI. Также материнская плата располагает четырьмя разъемами PCI-E 2.0 x1, предназначенными для инсталляции плат расширения. Правда, одновременно могут работать только три слота из четырех.

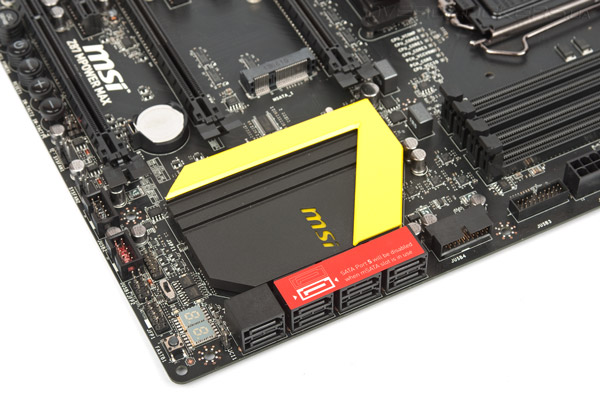

Дисковая подсистема Z87 MPOWER MAX позволяет подключить до восьми накопителей SATA 6 Гбит/с. За работу двух портов отвечает контроллер ASMedia ASM1061, а оставшиеся шесть каналов подключены к системной логике, которая поддерживает RAID-массивы и функцию интеллектуального кэширования Intel Smart Response.

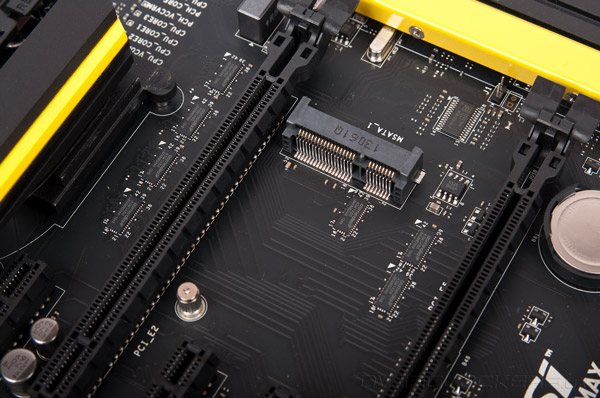

Помимо этого, системная плата оснащена разъемом mSATA, подключенным к одному из чипсетных каналов 6 Гбит/с и предусмотренным для установки твердотельного накопителя соответствующего формата. В дальнейшем этот SSD можно задействовать для работы технологии RST или использовать в качестве загрузочного устройства.

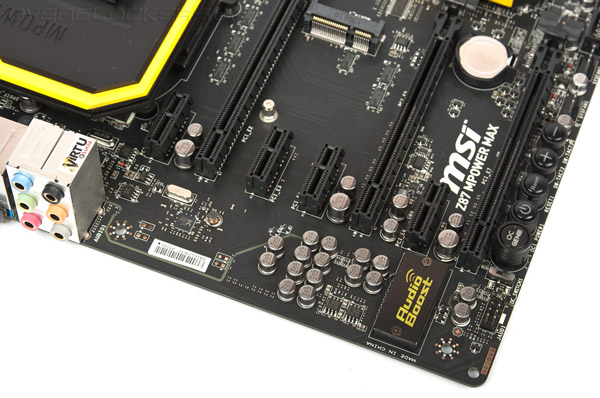

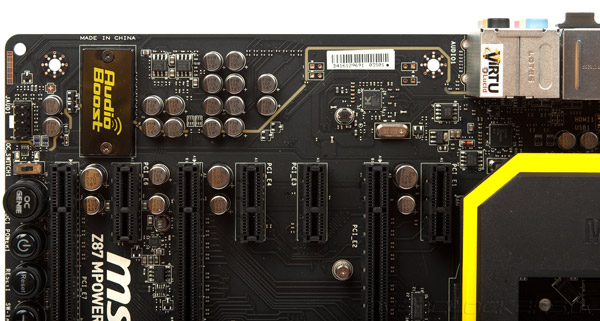

Качеству аудиоподсистемы Z87 MPOWER MAX инженеры MSI уделил повышенно внимание. Во-первых, звуковой тракт отделен от остальной части системной платы изолирующим зазором, а во-вторых, в выходном каскаде использованы операционные усилители OPA1652, обеспечивающие высокое качество звука при работе с высокоомными стереогарнитурами.

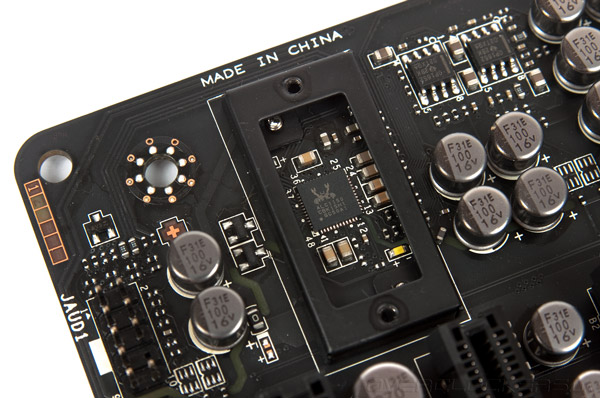

Звуковой чип скрывается под экраном, после демонтажа которого можно видеть 7.1 HD-аудиокодек Realtek ALC1150.

UEFI Setup

Прошивка MSI Z87 MPOWER MAX базируется на управляющем микрокоде AMI. Меню настройки имеет оригинальный графический интерфейс ClickBIOS 4, который по сравнению с версиями, используемых в продуктах предыдущего поколения, получил ряд новых возможностей. При этом, сама концепция осталась неизменной, в верхней части меню пользователю всегда доступна информация о текущем режиме работы системной платы, версии прошивки, а также есть возможность выбора загрузочных устройств.

Заметным нововведением интерфейса стала кнопка OC Genie включающая автоматический разгон, а для опытных пользователей, предпочитающих самостоятельно выполнять конфигурацию, прошивка дает все необходимые инструменты. В разделе Setting сосредоточены базовые настройки системной платы.

Вкладка System Status отвечает за установку даты и времени, выбор языка отображения меню, а также вывод информации о параметрах прошивки и конфигурации дисковой подсистемы.

В функции подменю Advanced входит управление системной логикой и дополнительными контроллерами материнской платы.

Вкладка PCI Subsystem Settings отвечает за режим работы слотов PCI Express, а в подменю Integrated Peripherals задаются параметры дисковой, звуковой и сетевой подсистем.

Настройки интегрированной в процессор графики находятся в разделе Integrated Graphics Configuration. Здесь же включается технология Virtu MVP, объединяющая ресурсы встроенной и дискретной видеокарт.

Опции процесса загрузки сосредоточены во вкладке Boot, а в меню Save&Exit, как следует из названия, можно принять изменения или загрузить настройки по умолчанию.

Все настройки, связанные с разгоном, находятся в разделе Overclocking Settings. Именно здесь пользователи могут изменять базовую частоту, множители вычислительных ядер и Uncore-части центрального процессора, управлять работой технологии Intel Turbo Boost, а также задавать режим работы ОЗУ.

Системная плата позволяет увеличить BCLK со штатных 100 МГц до 125 МГц, 167 МГЦ и даже 250 МГц, однако, для этого потребуется процессор модификации «К», тогда как для обычных Haswell такой способ разгона, скорее всего, работать не будет.

Прошивка Z87 MPOWER MAX дает возможность задать частоту ОЗУ до 3000 МГц включительно, поддерживается автоматическая установка параметров согласно профилям Х.М.Р.

Для модулей ОЗУ во вкладке Advanced DRAM Configuration предлагается управление всеми необходимым таймингами.

Использование функция DRAM Training Configuration позволяет в некоторых случаях улучшить разгонный потенциал оперативной памяти за счет подбора оптимальных параметров.

Многочисленные настройки цифровой подсистемы питания находятся во вкладке DigitALL Power, где пользователи могут управлять компенсацией падения напряжения CPU Vdroop Offset, частотой переключения и защитой от превышения тока силовых элементов VRM, и многое другое.

Меню настройки MSI Z87 MPOWER MAX дает богатые возможности по управлению электропитанием на всех основных узлах материнской платы, включая управление работой интегрированного в процессор регулятора напряжения.

Перечень напряжений, их диапазоны и шаг изменения представлены в следующей таблице:

Параметр	Диапазон напряжений, В	Шаг, В
VCCIN Voltage	1,8–3,04	0,01
CPU Core Voltage	0,8–2,1	0,005
CPU Core Voltage Offset	–0,99…+0,99	0,005
CPU Ring Voltage	0,8–2,1	0,005
CPU Ring Voltage Offset	–0,99…+0,99	0,005
CPU SA Voltage Offset	–0,99…+0,99	0,005
CPU IO Analog Voltage Offset	–0,99…+0,99	0,005
CPU IO Digital Voltage Offset	–0,99…+0,99	0,005
DRAM Voltage	0,3–2,445	0,015–0,075
DDR_VREF_CA	0,435–1,15	0,005
DDR_VREF_DQ_A	0,435–1,15	0,005
DDR_VREF_DQ_B	0,435–1,15	0,005
PCH 1,05 Voltage	1,05–1,68	0,01
PCH 1,5 Voltage	1,5–2,13	0,01

Наконец-то в прошивке системных плат MSI появился режим Offset, дающий возможность задавать прирост к штатному напряжению, что обеспечивает полноценную работу технологий энергосбережения при разгоне.

Настройки работы функции Intel Turbo Boost, функций энергосбережения и некоторых специфических опций сосредоточены в подменю CPU Features.

Вкладка M-Flash дает возможность обновить управляющий микрокод материнской платы. Интерфейс и возможности микропрограммы не изменились по сравнению с продуктами предыдущего поколения.

Прошивка позволяет сохранить до шести профилей с настройками, а также записать конфигурационный файл на сменный носитель.

Возможности UEFI по контролю состояния системной платы и управлению вентиляторами сосредоточены в меню Hardware Monitor. Ранее, мы частенько порицали системные платы MSI за слабые функции системного мониторинга. Но теперь, с выпуском ClickBIOS 4 ситуация изменилась в лучшую сторону, раздел Hardware Monitor получил удобный и логичный интерфейс, а также приобрел гибкие возможности по настройке работы крыльчаток охладителей в зависимости от нагрева процессора и материнской платы.

Также, в меню настройки добавилась функция Board Explorer, которая позволяет получить исчерпывающие данные о текущей конфигурации системного блока. После наведения курсора «мыши» на схематическое изображение материнской платы в нижней части окна выводится информация о модели процессора, типе и режиме работы модулей ОЗУ, количестве установленных видеокарт.

Опция Board Explorer позволяет определить конфигурацию дисковой подсистемы, а также узнать, какие из разъемов задней панели задействованы. С её помощью можно даже идентифицировать устройства, подключенные к портам USB.

Комплектное ПО

Вместе с MSI Z87 MPOWER MAX поставляется целый набор различного программного обеспечения, из которого наше внимание привлекли пара программных продуктов, предназначенных для управления и разгона материнской платы. Первый из них — Command Center — собственная разработка MSI, пришедшая на смену Control Center, тогда как вторая программа является брендированной версией Extreme Tuning Utility от компании Intel. Ранее, чипмейкер предлагал такую утилиту только в комплекте со своими системными платами, но теперь XTU доступна обладателям продуктов MSI. Эта программа имеет очень лаконичный интерфейс, зато, обладает отличной функциональностью. Вкладка System Information выдает подробную информацию об основных компонентах системного блока, а в нижней части окна отображается панель с датчиками аппаратного мониторинга.

В меню Manual settings доступны все основные регулировки быстродействия, такие как базовая частота, множители вычислительных ядер и Uncore-части процессора, управление технологией Turbo Boost, а также регулировки основных напряжений.

Среди возможностей Extreme Tuning Utility присутствуют настройки тактовой частоты, напряжения и основных таймингов модулей ОЗУ, а в правой части окна отображаются текущие и рекомендуемые значения.

Во вкладке Other нашлись функции управления встроенным преобразователем напряжения, а также регулировка питания «системного агента».

Помимо управления быстродействием и аппаратного мониторинга в программу Extreme Tuning Utility встроен стресс-тест, определяющий стабильность компонентов после разгона.

Вторая программа — MSI Command Center — во многом повторяет функциональность предыдущей утилиты, но, вместе с тем, обладает приятным интерфейсом и предлагает ряд уникальных возможностей. В главном окне отображаются инструменты управления разгоном процессора и регулировки скорости вращения вентилятора.

Утилита Command Center позволяет управлять режимом работы ОЗУ и частоты встроенной видеокарты.

Одной из уникальных возможностей программы является создание виртуального логического диска в области оперативной памяти.

Наконец, утилита позволяет активировать функцию автоматического разгона OC Genie.

Разгонный потенциал

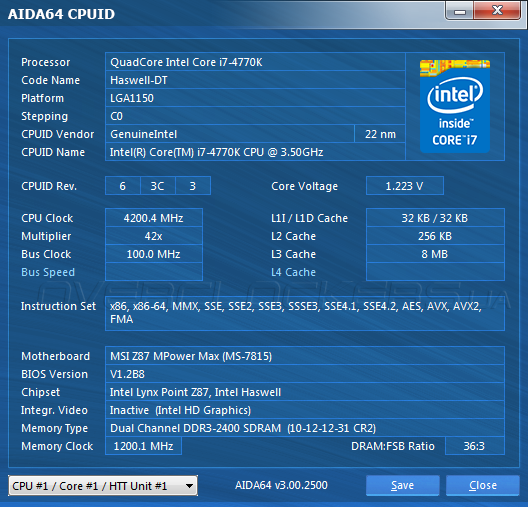

Приступая к исследованию запаса прочности MSI Z87 MPOWER MAX мы ожидали хороших результатов разгона, и новинка полностью оправдала возложенные на неё надежды. Тестовый Intel Core i7-4770K без труда заработал на частоте 4500 МГц при напряжении на вычислительных ядрах 1,245 В. При этом Uncore-часть функционировала на 4300 МГц с напряжением 1,17 В, а модули ОЗУ работали в режиме 2400 МГц с задержками 10-12-12-31-1Т, что соответствует профилю Х.М.Р.

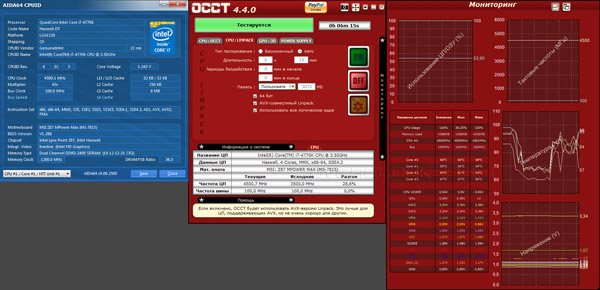

Благодаря появлению режима Offset для управления напряжением центрального процессора, новинка обеспечила полную работоспособность технологий энергосбережения в разгоне. Чувствуется, что системная плата не сдерживала разгонный потенциал нашего Core i7-4770K, которому не хватило эффективности воздушной системы охлаждения, поскольку во время тестов температура достигала критических значений.

Прежде чем приступить к оценке потенциала увеличения BCLK новинки заметим, что нашим мечтам о разгоне младших Haswell путем поднятия базовой часты, похоже, не суждено сбыться, так как данная возможность доступна лишь процессорам из серии «К». А жаль, поскольку MSI Z87 MPOWER MAX обеспечила стабильную работу при совершенно фантастическом значении BCLK в 188 МГц!

Напоследок были проверены возможности героини сегодняшнего обзора по автоматическому разгону и для этого мы воспользовались функций OC Genie. После её включения частота процессора составила 4200 МГц, а для модулей памяти был активирован профиль Х.М.Р.

Тестовый стенд

Оценка продуктивности и разгонного потенциала MSI Z87 MPOWER MAX проводились при использовании таких компонентов:

• процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
• кулер: Thermalright Silver Arrow (2 вентилятора 140 мм, 1300 об/мин);
• память: G.Skill TridentX F3-2400C10D-8GTX (2×4 ГБ, DDR3-2400, CL10-12-12-31);
• видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
• жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
• блок питания: Seasonic X-650 (650 Вт);

• операционная система: Windows 7 Enterprise 64 bit SP1;
• драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
• драйвер видеокарты: AMD Catalyst 13.5.

В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах производительности новинка сравнивалась с материнскими платами для платформы LGA1150 — ASUS Sabertooth Z87 (UEFI 3009 от 24.05.2013) и Gigabyte GA-Z87X-OC (UEFI F5b от 20.05.2013). Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T, а технология Intel Turbo Boost и процессорные функции энергосбережения функционировали в штатном режиме.

Каждый из тестов повторялся по три раза, по результатам которых рассчитывался средний результат. Перечень тестовых приложений следующий:

• AIDA64 2.80.2300 (Cache & Memory benchmark);
• Futuremark PCMark 7(v1.4.0);
• Futuremark 3DMark 11(v1.0.3);
• Batman: Arkham City;
• Hitman: Absolution
• F1 2012.

Результаты тестирования

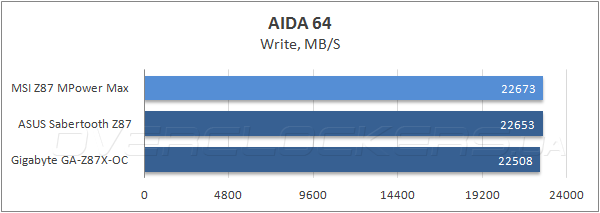

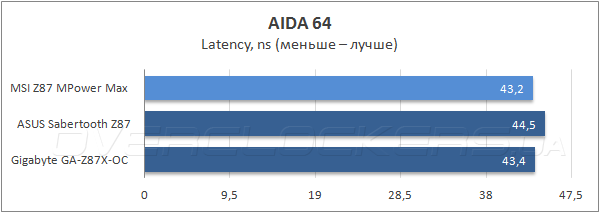

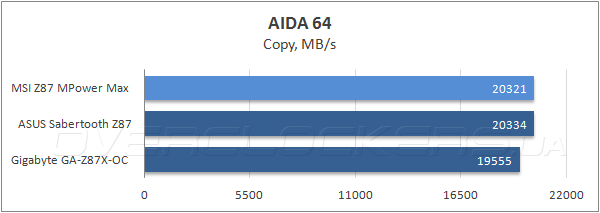

В синтетическом Cache & Memory benchmark новинка делит первое место с моделью ASUS, тогда как материнская плата Gigabyte немного отстает от обеих участниц, за исключением теста латентности, где GA-Z87X-OC лишь чуть-чуть уступает Z87 MPOWER MAX.

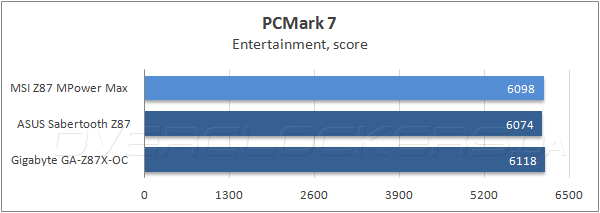

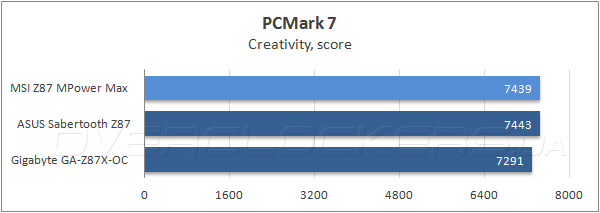

В специализированном тестовом пакете Futuremark PCMark 7 героиня сегодняшнего обзора одерживает победу в общем зачете, которая обусловлена лучшими результатами в половине сценариев.

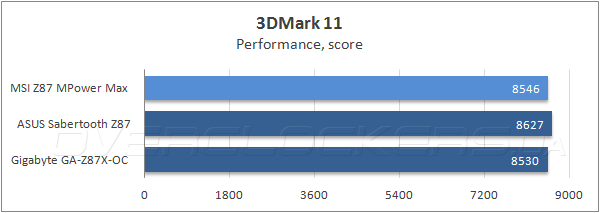

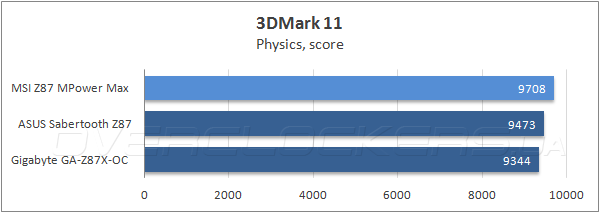

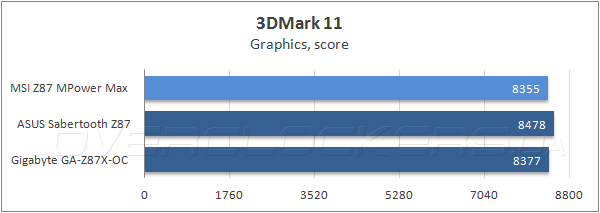

Графический бенчмарк Futuremark 3DMark 11 не слишком высоко оценивает игровую производительность новинки, в результате чего Z87 MPOWER MAX уступает лидеру — материнской плате ASUS.

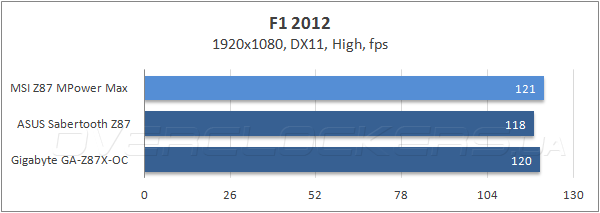

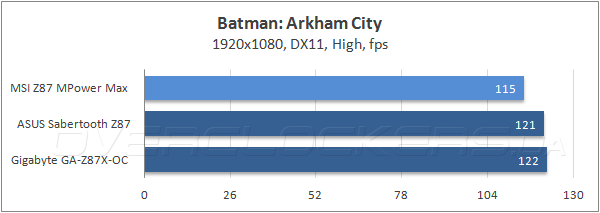

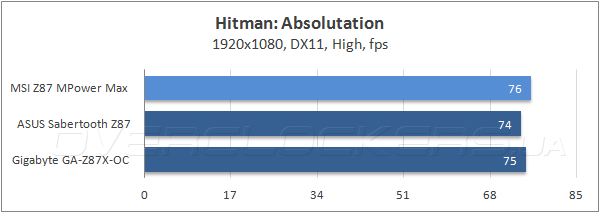

В двух из трех игровых дисциплинах новинка опережает соперниц, исключение составил шутер Batman: Arkham City, в котором продукт MSI проиграл борьбу с конкурентами.

Энергопотребление

Для измерения энергопотребления тестовых стендов применялся прибор Basetech Cost Control 3000, с помощью которого мы оценивали пиковое значение потребляемой мощности при прохождении стресс-теста LinX, а также среднее энергопотребление тестовых стендов во время простоя системы.

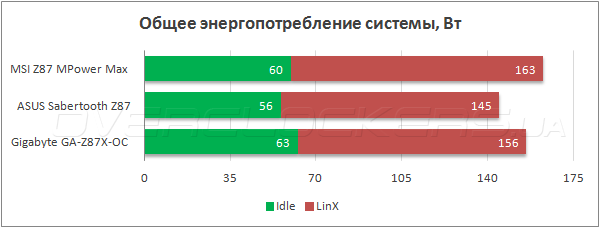

В нагрузке MSI Z87 MPOWER MAX оказалась самой прожорливой из протестированных системных плат, тогда как во время бездействия новинка уступила лишь ASUS Sabertooth Z87, которая продемонстрировала образцовую энергоэффективность.

Выводы

Сегодняшнее знакомство с MSI Z87 MPOWER MAX оставило самые позитивные впечатления. Материнская плата запомнилась хорошей функциональностью, продуманным дизайном, а также качественной и стабильной прошивкой. На этом фоне, реализовать весь заложенный в новинку запас прочности при использовании воздушного охлаждения CPU нам, увы, не удалось, тогда как, с разгоном тестового Core i7-4770К героиня сегодняшнего обзора справилась без малейшего труда. Что касается качества, то в надежности MSI Z87 MPOWER MAX нет ни малейших сомнений, так что своего владельца эта плата наградит длительной и бесперебойной работой в любом режиме эксплуатации. Этому способствуют и мощный узел электропитания, и эффективная система охлаждения. А еще, потенциальный покупатель, наверняка, оценит богатый набор аксессуаров и отличное комплектное ПО. Одним словом, новинка способна заинтересовать продвинутых пользователей и любителей разгона, которых вряд ли остановит немалая стоимость материнской платы в украинских онлайн-магазинах, составляющая на момент написания обзора не менее 290 долларов США.
