Как снять и поставить топливную аппаратуру на Volkswagen Passat B3?

Как снять и поставить топливную аппаратуру на Пассате 1.9 самому?

Я так понимаю вы имеет как снять заменить топливную рампу или форсунки на Пасста Б3. Если так, то вот подробная пошаговая инструкция с фото по снятию и установке топливной рампы Passat B3 своими руками:

Для начала откручиваем хомуты и болты

Далее снимаем впускной воздушный патрубок от воздушного фильтра с расходомером.

Скидываем разъемы с дроссельного узла и вакуумную трубку

Отсоединяем вакуумную трубку от регулятора давления, топливный подающий шланг от рампы и вакуумную трубку идущую на расходомер.

Откручиваем 4 болта, крепящие заслонку и трос газа (показано синей стрелкой).

Отключаем разъемы с форсунок и откручиваем 4 болта крепящие топливную рампу.

Открутить шестигранником крайние болты получится без проблем, а вот для 2-х центральных потребуется чуть смекалки (неудобное расположение).

Вот и все готово

Собираем все на место.

Красная стрелка вход бензина, синяя — выход.

Источник

Как снять топливную рампу на 2E ?

Всем привет!
Хочу почистить форсунки методом SLAVOB3FAN 🙂
Обычно все отчеты на эту тему начинаются словами:»Снимаем рампу с мотра . » Но никто не пишет как снять эту рампу.
Напишите хотя бы в общих чертах как это делается, надо ли снимать предварительно блок дроссельной заслонки, что-то еще?

Спасибо за помощь!

Уточняющие вопросы . Так надо предварительно снимать Блок дроссельной заслонки или нет? Нужно ли запастись какими-нубудь прокладками, кроме резиновых колец? Рампу разбирать и вынимать форсунки по отдельности не собираюсь.

Спасибо, что откликнулись!

Re:Уточняющие ответы. Привет!
Что то я не очень понял у тебя почему баллон подключается на пусковую форсунку. Она что всегда открыта?

В оригинале:
[strong]Подключаем баллон с карбклинером к выходу на пусковую форсунку, а вход\выход заглушаем одним шлангом с внутренним диаметром 8 мм[/strong]

Re:Уточняющие вопросы . > Так надо предварительно снимать Блок дроссельной заслонки или нет?
Я бы снял. Там тоже 4 болта под шестигранник.
Нужно ли запастись какими-нубудь прокладками, кроме резиновых колец? Рампу разбирать и вынимать форсунки по отдельности не собираюсь.
Там 4 прокладки под самой планкой (желательно поменять) и по 2прокладки на каждой форсунке (если разбирать не будешь то и не нужны). Еще 2 прокладки под регулятором давления в планке (серебристый цилиндр на планке), но его тоже лучше не снимать. Он ОЧЕНЬ тяжело вставляется на место. Я сам один раз разбирал планку и менял все прокладки. И несколько раз мыл без разбора.
Если при откручивании планки хоть один болт сорвался. проще сразу поехать купить новые (не дорогие они). И после сборки всего хозяйства, в головки болтов жел. натолкать литола. На будущее.

> Спасибо, что откликнулись!
не за что.

Источник

Фотоотчет Снятие, установка регулятора давления двигатель 2E

Долго мучаюсь одной проблеммой — попадает бензин в картер двигателя — все руки не доходили.
Сегодня решил начать с проверки регулятора давления (почитал на форуме — советуют с него начинать смотреть).
К машине не подходил месяца 2 (по причине длительного отсутствия в городе)
Выкладываю фотоотчет:
Для начала снимаем впускной воздушный патрубок от воздушного фильтра с расходомером до впускного коллектора

затем отсоединяем вакуумную трубку от регулятора давления, топливоподающий шланг от топливной рампы, вакуумную трубку идущую к расходомеру воздуха (чтоб не мешала)

А вот и регулятор давления — выглядывает из гнезда топливной рампы. Крепится в корпусе топливной рампы специальным замком. Отверткой поддеваем и снимаем замок

Честно скажу достать регулятор давления из гнезда в топливной рампе оказалось делом не простым — плотно сидит зараза на резиновых кольцах. вращая его вокруг своей оси и поддевая тонкой отверточкой мне все же удалось вынуть регулятор не повредив ни его ни гнездо в топливной рампе, забегая вперед скажу, что воткнуть регулятор давления на место оказалось еще сложнее чем вынуть, поэтому пытаясь поддеть его отверткой, чтоб вставить его, у меня все же не обошлось без потерь и пластиковый корпус рампы чуть треснул в месте установки замка (поэтому будьте осторожней — трещина не смертельная, но все ж неприятно)
Вот гнездо топливной рампы вид с правой стороны авто и со стороны салона

А вот собственно сам регулятор давления

После снятия и очистки снаружи, я проверил его следующим образом — создал вакуум в боковом штуцере регулятора давления (говоря попросту просто втянул ртом воздух и заткнул языком штуцер — регулятор давления надежно присосался и повис на языке, что свидетельствует о целостности мембраны) после подачи вакуума откуда — то слились остатки бензина (не успел заметить откуда — с центрального канала или из-по сеточки) в вакуумном (замембранном) пространстве следов бензина не обнаружено.
Из чего я сделал вывод о том, что регулятор давления вполне работоспособен и в обратной последовательности все собрал обратно.
Как я уже предупреждал, чтоб не случилось такого:

не пытайтесь поддеть регулятор давления отверткой, когда будете вставлять его на место. Просто вращайте его и постепенно надавливая на торец, хотя и не без усилий минут через десять он вам поддастся и сядет-таки на свое место

Ну а теперь если позволите пару вопросов:
что же все-таки является причиной попадания бензина в картер двигателя в количестве около 1 литра за 500 км пробега?
не это ли:

и как с этим бороться?

Спасибо за терпение, что дочитали мой пост до конца

Нaездник

• Сообщения 16
• Реакции 3
• Баллы 0

баланбос

Мастер советчик

Admin

Создатель сайта

ALEX_VENTO_GT

Участник

Лицо кавказской национальности

ALEX_VENTO_GT

Участник

WRH2E

Деспот форума, лепший сябр Феи

Лицо кавказской национальности

Нaездник

Участник

to баланбос:
Я тоже склоняюсь к такому мнению,
свечу заменил — вроде проблемы прошли с попаданием бензина в масло, но при перегазовке дымит черным дымом.

to ALEX_VENTO_GT:
Сеточка была и есть, но я не заметил, чтоб она была чересчур забита — конечно немножко соринок присутствовало, я их просто сдул.

PAPA123

Завсегдатай

Green36

Мастер советчик

kos2000

Профессиональный советчик

Нaездник

Участник

Компрессия низковата пробег все таки 260 тык, наверное придется капиталить — во сколько примерно может вылезти капиталка?

А на счет снятия топливной рампы — мне показалось страшно ее снимать — в таком неудобном месте расположена. Возможно ли ее снять не снимая впускной коллектор?

По поводу свечей — с тремя электродами нашел в магазинах только Brisk Купил комплект, но поменял пока только одну. Хочу понаблюдать опять засрется в том же цилиндре или нет.
Влияет ли как нибудь на работу движка, то, что свечки разные?

kos2000

Профессиональный советчик

Нaездник

Участник

Профессиональный советчик

Я бы не стал добавлять этот отчет в ФАК.

Регулятор давления нужно проверять путем измерения давления манометром, а не глядя на регулятор глазами. Вставляем тройничек в подающий патрубок и манометр для прокачки колес.
Рампа снимается очень просто. Лучше всего применить маленькую трещетку в которую вставляется бита — шестигранник на 5. Можно извратиться применив обычный Гобразный шестигранник, но его короткое плече нужно укоротить а на длинное плечо одеть патрубок обратки от переднеприводного ТАЗа — тогда крутить будет легче.

После снятия рампы надо начать с проверки форсунок, подав в рампу давление (можно из балончика карбклинера). Будет видно текут форсунки или нет. Заодно и промыть их подав питание. Причем подключать можно ВСЕ 4 форсуки сразу, штатной проводкой.

Померять компрессию, внимательно с первым цилиндром. Он вполне может быть абсолютно живым. Свечи лучше махнуть — не велики затраты.

Промыть ДЗ, коль все уже под рукой и разобрано.

А снятие регулятора описаным способом может привести только к попаданию лишней грязи в топливную систему. ВОТ. Мембрану можно проверить ничего не разбирая.

Поэтому попрошу Админа внимательно относиться к подобным отчетам.

Источник

Volkswagen Passat Luftschokolade! VR6 › Logbook › Полный перекрас. Снятие двигателя

Ну вот и второй день)

Все той же компанией снимали двигатель.
Но в этот раз приехали друзья Dedsaintp и Spirit78 на Ведролёте))) Наконец то я его увидел в живую)
Отличный аппарат в идеальном состоянии.
И снова ОГРОМНОЕ СПАСИБО ДРУЗЬЯМ! Без них бы я точно не справился!

А теперь по теме.

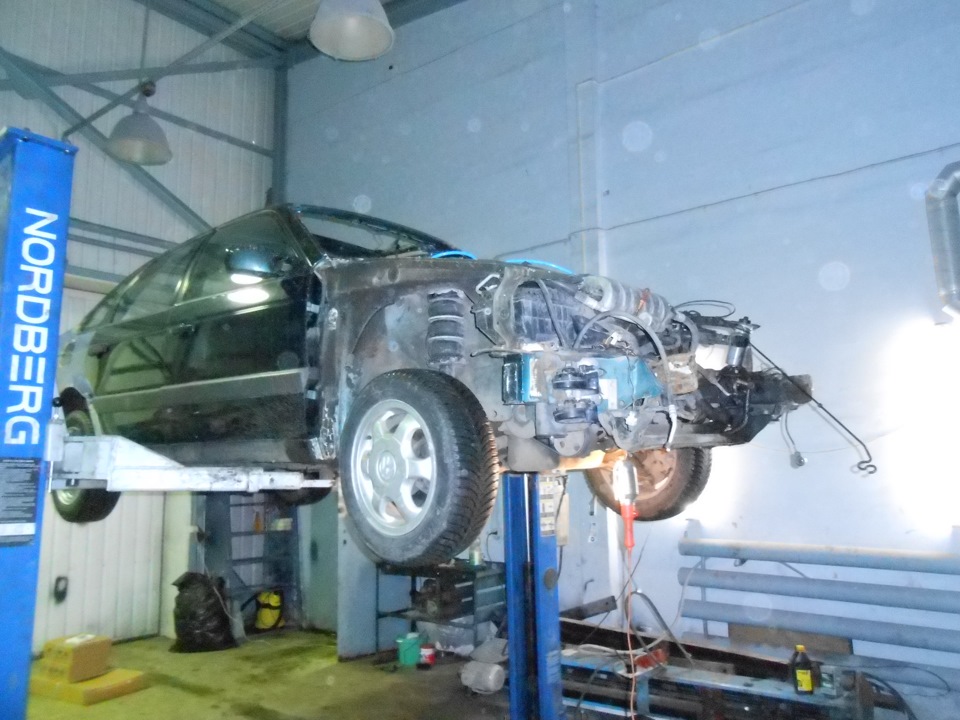

Сегодня за 4 часа сняли двигатель.

До этого раза в моем владении двигатель уже снимался 2 раза.

Это третий.
Первый был во время капиталки.
Второй во время замены АКПП на МКПП

Тогда всё откручивалось хорошо.
А в этот раз сперва запоролся один болт шруса. Но совместными усилиями… в общем Dedsaintpоткрутил)

Потом начались муки с коллекторами.
Не было ВД40.
В итоге после долгих мучений.
Откручивания впускного коллектора.
То сверху — то снизу))) Открутили 3 из 6.
А 3шпильки заломало)
Придется менять шпильки.

Сейчас еще в размышлении.
Может сейчас и поставить ABS от Октавии?
Есть всё, кроме трубки вакуумной. И проводки.

У меня сейчас всё работает. Поэтому и сомневаюсь.
Хотя будет доставаться полностью моторная проводка. Меняться блок предохранителей.
Тоесть с одной стороны сейчас поставить намного проще, чем потом, когда будет ДВС.
А с другой стороны — у меня сейчас все отлично работает…
Была бы проводка штатная, как на Б4 (проводка АБС)…
