Рампа нового образца 2107

Этот товар выбрали 6 покупателей

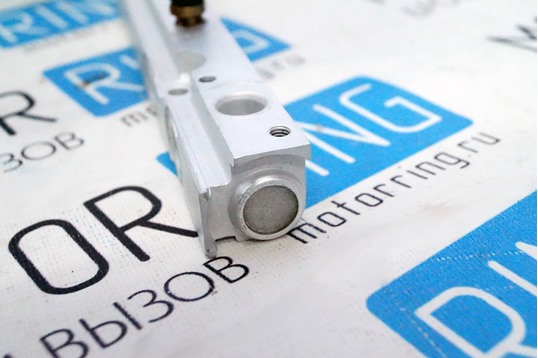

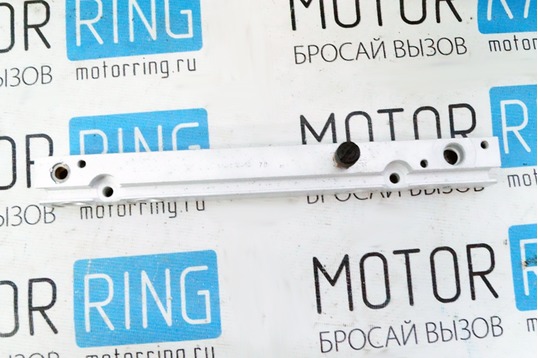

Топливная рампа – часть впускного коллектора, в которой происходит смешивание бензина с газом в пропорции 1 к 15 (увеличение, либо уменьшение количества газа можно настроить вручную, однако оптимальный расход бензина наблюдается именно при вышеуказанном соотношении). Далее смесь подается в форсунки, после которых попадает в камеры сгорания.

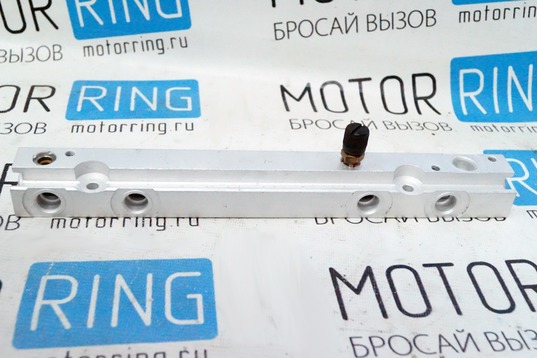

Данная рампа коробчатого типа с регулятором давления и обратным сливным трубопроводом. Впрыск осуществляют четыре форсунки попарно-параллельным действием.

Форсунки, которые могут быть установлены:

BOSCH 0 280 158 502;
Siemens VAZ 6393 (Бежевые, толстые);
BOSCH 0 280 150 996 (Зеленые) или других типов с соответствующими параметрами.

Внимание! При заказе, в строке «Комментарий к заказу», указывайте модель и год выпуска Вашего автомобиля.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Источник

Топливная система ВАЗ 2107 инжектор: характеристики, неисправности, отзывы, как почистить и отрегулировать, инструкции с фото и видео

Причины неисправностей ваз 2107 инжектор

ВАЗ 2107 инжектор имеет целый ряд преимуществ, но и несколько значительных недостатков, о которых стоит узнать заранее. Если у вас в распоряжении эта модель автомобиля, стоит ознакомиться с особенностями обслуживания его инжекторной системы. Но для начала необходимо обсудить устройство топливной системы ВАЗ.

Назначение инжектора

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?

ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.

Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?

Чистка и профилактика налета в системе

Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.

Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.

В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.

Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Что стоит взять на заметку

Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.

Это проводится в несколько этапов:

Только так можно получить доступ к топливной рампе.

Топливная система ВАЗ 2107 инжектор

С введением в 2006 году на территории Российской Федерации обязательных Европейских норм экологичности EURO-2 Волжский автозавод вынужден был переоборудовать топливную систему «семёрки» с карбюратора на инжектор. Новая модель автомобиля стала называться ВАЗ 21074. При этом ни кузов, ни двигатель никаких изменений не претерпели. Это была все та же популярная «семёрка», только гораздо резвее и экономичнее. Именно благодаря этим качествам она получила новую жизнь.

Задачи системы питания

Топливная система силового агрегата автомобиля служит для подачи горючего из бака в магистраль, его очистки, приготовления качественной смеси из воздуха и бензина, а также своевременного её впрыска в цилиндры. Малейшие сбои в её работе приводят к потере мотором своих мощностных качеств или вообще выводят его из строя.

Отличие карбюраторной топливной системы от инжекторной

В карбюраторных ВАЗ 2107 система питания силовой установки включала исключительно механические узлы. Топливный насос диафрагменного типа приводился в действие от распределительного вала, а работой карбюратора управлял сам водитель, регулируя положение воздушной заслонки. Кроме этого ему самому нужно было выставлять, и качество горючей смеси, подающейся в цилиндры, и её количество. В список обязательных процедур также входила настройка угла опережения зажигания, которую владельцам карбюраторных машин приходилось производить практически каждый раз, когда менялось качество горючего, залитого в бак. В инжекторных машинах ничего этого делать не нужно. Всеми этими процессами руководит «мозг» автомобиля — электронный блок управления (ЭБУ).

Но не это главное. В карбюраторных моторах бензин во впускной коллектор подаётся одной-единственной струйкой. Там он кое-как смешивается с воздухом и всасывается в цилиндры через клапанные отверстия. В инжекторных силовых агрегатах благодаря форсункам горючее поступает не в жидком виде, а практически в газообразном, что позволяет ему лучше и быстрее смешиваться с воздухом. Более того, топливо подаётся не просто в коллектор, а в его каналы, соединённые с цилиндрами. Получается так, что у каждого цилиндра своя форсунка. Поэтому такая система питания и называется системой с распределённым впрыском.

Преимущества и недостатки инжектора

Система питания силовой установки с распределённым впрыском имеет свои преимущества и недостатки. К последним можно отнести сложность самостоятельной диагностики и высокие цены на отдельные элементы системы. Что касается достоинств, то их значительно больше:

отсутствие необходимости регулировки карбюратора и угла опережения зажигания;
упрощённый запуск холодного двигателя;
заметное улучшение мощностных характеристик двигателя при старте, разгоне;
существенная экономия топлива;
наличие системы информирования водителя при возникновении ошибок в работе системы.

Конструкция системы питания ВАЗ 21074

Топливная система «семёрки» с распределённым впрыском включает следующие элементы:

бензобак;
бензонасос с фильтром первичной очистки и датчиком уровня горючего;
топливная магистраль (шланги, трубки);
фильтр вторичной очистки;
рампа с регулятором давления;
четыре форсунки;
воздушный фильтр с воздуховодами;
дроссельный модуль;
адсорбер;
датчики (холостого хода, расхода воздуха, положения заслонки дросселя, концентрации кислорода).
Работой системы системы управляет ЭБУ

Рассмотрим, что они собой представляют и для чего предназначены.

Топливный бак

Емкость используется для хранения бензина. Он имеет сварную конструкцию, состоящую из двух половин. Бак распложен в нижней правой части багажного отделения автомобиля. Его горловина выведена в специальную нишу, которая находится на правом заднем крыле. Вместимость бака ВАЗ 2107 составляет 39 литров.

Вместимость бака — 39 литров

Бензонасос и датчик уровня горючего

Насос нужен для отбора и подачи горючего из бака в топливопровод, создания определённого давления в системе. Конструктивно, это обычный электромотор с лопастями на передней части вала. Именно они нагнетают бензин в систему. На входном патрубке корпуса насоса расположен фильтр грубой очистки топлива (сетка). Он удерживает крупные частицы грязи, не позволяя им попадать в топливопровод. Бензонасос объединён в одну конструкцию с датчиком уровня топлива, позволяющим водителю видеть количество оставшегося бензина. Этот узел расположен внутри бака.

Конструкция модуля бензонасоса включает фильтр и датчик уровня топлива

Топливная магистраль

Магистраль обеспечивает беспрепятственное движение бензина из бака к форсункам. Основная её часть — металлические трубки, соединённые между собой штуцерами и гибкими шлангами из резины. Расположена магистраль под днищем автомобиля и в моторном отсеке.

В магистраль входят металлические трубки и резиновые шланги

Фильтр вторичной очистки

Фильтр служит для очистки бензина от мельчайших частиц грязи, продуктов коррозии, воды. Основу его конструкции составляет бумажный фильтрующий элемент в виде гофры. Фильтр расположен в моторном отсеке машины. Он крепится на специальном кронштейне к перегородке между салоном и подкапотным пространством. Корпус устройства — неразборной.

В основе конструкции фильтра находится бумажный фильтрующий элемент

Рампа и регулятор давления

Топливная рампа «семёрки» – это пустотелая алюминиевая планка, благодаря которой бензин из топливной магистрали поступает к установленным на ней форсункам. Рампа крепится к впускному коллектору при помощи двух винтов. Кроме форсунок на ней размещён регулятор давления топлива, поддерживающий рабочее давление в системе в пределах 2,8–3,2 бар.

Через рампу бензин поступает в форсунки

Форсунки

Вот мы и подошли к основным деталям инжекторной системы питания — форсункам. Само слово «инжектор» происходит от французского слова «injecteur», обозначающего механизм впрыска. В нашем случае ним является форсунка, которых всего четыре: по одной на каждый цилиндр.

Форсунки — это исполнительные элементы топливной системы, осуществляющие подачу топлива во впускной коллектор двигателя. Впрыск горючего происходит не в сами камеры сгорания, как в дизельных моторах, а в каналы коллектора, где оно смешивается с воздухом в нужной пропорции.

Количество форсунок соответствует числу цилиндров

Основа конструкции форсунки — электромагнитный клапан, срабатывающий при подаче на его контакты импульса электрического тока. Именно в момент открытия клапана происходит впрыск топлива в каналы коллектора. Длительность импульса регулируется ЭБУ. Чем дольше длится подача тока на форсунку — тем большее количество горючего впрыскивается в коллектор.

Воздушный фильтр

Роль этого фильтра заключается в очистке поступающего в коллектор воздуха от пыли, грязи и влаги. Корпус устройства расположен справа от двигателя в подкапотном пространстве. Он имеет разборную конструкцию, внутри которой находится сменный фильтрующий элемент, изготовленный из специальной пористой бумаги. К корпусу фильтра подходят резиновые шланги (рукава). Один из них — это воздухозаборник, через который воздух поступает к фильтрующему элементу. Другой рукав предназначен для подачи воздуха к дроссельному узлу.

Корпус фильтра имеет разборную конструкцию

Дроссельный узел

Дроссельный узел включает в себя заслонку, механизм её привода и штуцеры для подвода (отвода) охлаждающей жидкости. Он предназначен для регулирования объёма воздуха, подающегося во впускной коллектор. Сама заслонка приводится в движение посредством тросового механизма от педали акселератора автомобиля. В корпусе заслонки имеется специальный канал, по которому циркулирует охлаждающая жидкость, подводящаяся к штуцерам посредством резиновых шлангов. Это нужно для того, чтобы механизм привода и заслонка не обмерзали в холодное время года.

Главный элемент узла — заслонка, которая приводится в действие тросом от педали «газа»

Датчики

Датчики служат для сбора информации о режимах работы двигателя и передачи её на ЭБУ. Каждый из них имеет своё предназначение. Датчик (регулятор) холостого хода контролирует и регулирует поступление воздуха в коллектор через специальный канал, открывая и закрывая его отверстие на заданную ЭБУ величину при работе силового агрегата без нагрузки. Регулятор вмонтирован в дроссельный модуль.

Регулятор служит для регулирования дополнительного потока воздуха в дроссельный узел при работе двигателя без нагрузки

Датчик массового расхода воздуха используется для сбора информации об объёме воздуха, проходящего через воздушный фильтр. Анализируя данные, полученные от него, ЭБУ производит расчёт количества бензина, необходимого для образования топливной смеси в оптимальных пропорциях. Устройство установлено в корпусе воздушного фильтра.

Датчик установлен в корпусе воздушного фильтра

Благодаря датчику положения заслонки дросселя, установленному на корпусе устройства, ЭБУ «видит», насколько она приоткрыта. Полученные данные также используются для точного расчёта состава топливной смеси. В основе конструкции устройства находится переменный резистор, подвижный контакт которого соединён с осью заслонки.

Рабочий элемент датчика соединен с осью заслонки

Датчик кислорода (лямбда-зонд) нужен для того, чтобы «мозг» машины получал информацию о количестве кислорода в выхлопных газах. Эти данные, как и в предыдущих случаях, нужны для формирования качественной горючей смеси. Лямбда-зонд в ВАЗ 2107 установлен на приёмной трубе выпускного коллектора.

Датчик расположен на приемной трубе

Как найти неисправность

Искать причину неисправности топливной системы нужно в двух направлениях: электрическом и механическом. Первый вариант — это диагностика датчиков и их электрических цепей. Второй — проверка давления в системе, которая покажет, как работает топливный насос, и как бензин поступает к форсункам.

Коды ошибок

Поиск любой поломки в инжекторном автомобиле рекомендуется начинать со считывания кода ошибки, выдаваемой электронным блоком управления, ведь большинство из перечисленных неисправностей системы питания будет сопровождаться горящей на приборном щитке лампочкой «CHECK». Для этого можно обратиться на станцию технического обслуживания, или провести диагностику самостоятельно, если у вас есть предназначенный для этого сканер. Ниже в таблице представлены коды ошибок в работе топливной системы ВАЗ 2107 с расшифровкой.

Таблица: коды ошибок и их значение

Код	Расшифровка
Р 0102	Неисправность датчика массового расхода воздуха или его цепи
Р 0122	Неисправность датчика положения заслонки дросселя или его цепи
Р 0130, Р 0131, Р 0132	Неисправность лямбда-зонда
P 0171	Смесь, поступающая в цилиндры, слишком бедная
P 0172	Смесь слишком богатая
Р 0201	Нарушения в работе форсунки первого цилиндра
Р 0202	Нарушения в работе форсунки второго цилиндра
Р 0203	Нарушения в работе форсунки третьего цилиндра
Р 0204	Нарушения в работе форсунки четвёртого цилиндра
Р 0230	Неисправен топливный насос или имеется обрыв его цепи
Р 0363	Отключена подача топлива в цилиндры, где фиксируются пропуски зажигания
Р 0441, Р 0444, Р 0445	Проблемы в работе адсорбера, клапана продувки
Р 0506	Нарушения в работе регулятора холостого хода (низкие обороты)
Р 0507	Нарушения в работе регулятора холостого хода (высокие обороты)
P 1123	Слишком богатая смесь при работе на холостом ходу
P 1124	Слишком бедная смесь при работе на холостом ходу
P 1127	Слишком богатая смесь под нагрузкой
P 1128	Слишком бедная смесь под нагрузкой

Проверка давления в рампе

Как уже упоминалось выше, рабочее давление в системе питания инжекторной «семёрки» должно составлять 2,8–3,2 бар. Проверить, соответствует ли оно этим значениям, можно при помощи специального жидкостного манометра. Прибор подключается к штуцеру, расположенному на топливной рампе. Замеры производятся при включённом зажигании без запуска двигателя и при работающем силовом агрегате. Если давление меньше нормы, проблему следует искать в бензонасосе или топливном фильтре. Также стоит осмотреть трубки топливной магистрали. Они могут быть повреждены или пережаты.

Для проверки давления используется специальный жидкостный манометр

Как проверить и промыть инжектор

Отдельно следует поговорить о форсунках, ведь именно они чаще всего подводят. Причиной нарушений в их работе, обычно, является либо обрыв в цепи питания, либо засорение. И если в первом случае электронный блок управления обязательно просигнализирует об этом путём включения лампы «CHECK», то во втором водителю придётся разбираться самому.

Засорённые форсунки, обычно, либо вообще не пропускают топливо, либо же попросту льют его в коллектор. Для оценки качества работы каждого из инжекторов на станциях техобслуживания используются специальные стенды. Но если у вас нет возможности провести диагностику на СТО, это можно сделать и самому.

Форсунки должны распылять топливо, а не лить

Демонтаж ресивера и топливной рампы

Чтобы получить доступ к форсункам, нам потребуется снять ресивер и рампу. Для этого необходимо:

Отключить питание бортовой сети путём отсоединения минусовой клеммы от АКБ.
При помощи пассатижей ослабить хомут и снять со штуцера шланг вакуумного усилителя.
Хомуты ослабляются при помощи пассатижей
Используя этот же инструмент, ослабить хомуты и отсоединить от штуцеров на корпусе дроссельной заслонки шланги подвода и отвода охлаждающей жидкости, вентиляции картера, подвода топливных паров, а также рукав воздуховода.
Ключом на 13 открутить две гайки на шпильках крепления дроссельного узла.
Дроссельный узел установлен на двух шпильках и крепится гайками
Снять дроссельный узел вместе с уплотнительной прокладкой.
Между корпусом заслонки и ресивером установлена уплотнительная прокладка
При помощи отвёртки с крестообразным лезвием открутить винт кронштейна топливных трубок. Снять кронштейн.
Для снятия кронштейна необходимо открутить один винт
Ключом на 10 (лучше торцовым) открутить два болта держателя троса дроссельной заслонки. Отвести держатель в сторону от ресивера.
Для снятия держателя нужно открутить два болта
Используя торцовый ключ на 13, открутить пять гаек на шпильках крепления ресивера к впускному коллектору.
Ресивер крепится пятью гайками
Отсоединить шланг регулятора давления от штуцера ресивера.
Шланг легко снимается рукой
Снять ресивер вместе с прокладкой и дистанционными проставками.
Под ресивером расположены прокладка и дистанционные проставки
Рассоединить разъёмы моторного жгута.
Провода этого жгута подают питание на форсунки
При помощи двух рожковых ключей на 17 открутить штуцер трубки слива горючего из рампы. При этом возможно разбрызгивание небольшого количества топлива. Потеки бензина необходимо вытереть сухой тряпкой.
Аналогичным образом произвести отсоединение подводящей топливной трубки от рампы.
Штуцеры трубок откручиваются ключом на 17
Шестигранным ключом на 5 открутить два винта, крепящих топливную рампу к коллектору.
Рампа крепится к коллектору двумя винтами
Потянуть рампу на себя и снять её в сборе с форсунками, регулятором давления, топливными трубками и проводкой.

Видео: снятие рампы ВАЗ 21074 и замена форсунок

Проверка форсунок на работоспособность

Теперь, когда рампа снята с двигателя, можно приступать к диагностике. Для этого потребуется четыре ёмкости одинакового объёма (пластиковые стаканы или лучше бутылки по 0,5 л), а также помощник. Порядок проверки следующий:

Подсоединяем разъем рампы к разъёму моторного жгута.
Прикручиваем к ней трубки топливопроводов.
Закрепляем рампу горизонтально в моторном отсеке таким образом, чтобы под форсунками можно было установить пластиковые ёмкости.
Рампу нужно установить горизонтально и подставить под каждую из форсунок емкость для сбора бензина
Теперь просим помощника сесть руль и крутить стартером, имитируя запуска двигателя.
Пока стартер крутит двигатель, наблюдаем за тем, как из форсунок топливо поступает в ёмкости: распыляется в такт, или льётся.
Повторяем процедуру 3–4 раза, после чего сверяем объем бензина в ёмкостях.
Определив неисправные форсунки, извлекаем их из рампы и готовимся к промывке.

Промывка форсунок

Засорение инжекторов происходит из-за наличия в бензине грязи, влаги, различных примесей, которые оседают на рабочих поверхностях сопел и со временем сужают их или вообще перекрывают. Задача промывки — растворить эти отложения и удалить их. Для выполнения такой задачи в домашних условиях потребуются:

жидкость для чистки карбюраторов;
пятикубовый медицинский шприц;
пластиковая бутылка;
два отрезка провода с клеммами и зажимами;
изолента;
канцелярский нож.

Порядок работ следующий:

Подсоединяем провода к выводам форсунки, изолируем соединения.
Чистить форсунки лучше специальной жидкостью
Извлекаем поршень из шприца.
Канцелярским ножом обрезаем «носик» шприца так, чтобы в него можно было плотно вставить трубку, идущую в комплекте к жидкости для промывки карбюраторов. Вставляем трубку в шприц и подсоединяем её к баллону с жидкостью.
«Носик» шприца нужно обрезать так, чтобы в него плотно входила трубка баллона с жидкостью
Надеваем шприц той стороной, где был поршень на входной конец форсунки.
Другой конец форсунки поместить в пластиковую бутылку.
Подключаем плюсовой провод форсунки к соответствующей клемме аккумуляторной батареи.
Нажимаем на кнопку баллона, выпуская промывочную жидкость в шприц. Одновременно подключаем минусовой провод к АКБ. В это время клапан форсунки откроется, и промывочная жидкость начнёт проходить по каналу под давлением. Повторяем процедуру несколько раз для каждого из инжекторов.
Продувку нужно повторить несколько раз для каждой из форсунок

Конечно такой способ далеко не всегда может помочь вернуть форсункам прежнюю работоспособность. Если форсунки продолжают «сопливить» после чистки, их лучше заменить. Стоимость одного инжектора в зависимости от производителя варьируется от 750 до 1500 рублей.

Видео: промывка форсунок ВАЗ 2107

Устройство

Инжектор ВАЗ 2107

Инжектор ВАЗ 2107 состоит из следующих элементов:

Компьютер;
Датчики;
Топливные трубки и шланги;
Топливный и воздушный фильтр;
Исполнительные механизмы;
Бензобак;
Проводка.

Система питания инжектор содержит главный элемент — компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:

Топливный насос;
Форсунки;
Регулятор холостого хода;
Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Регулятор холостого хода

Топливная система поддерживает холостые обороты двигателя с помощью регулятора. Представляет собой шаговый двигатель, связанный с регулирующим органом конической формы. Его приближение уменьшает воздушный поток, поступающий во впускной коллектор, удаление, наоборот, увеличивает.

Клапан адсорбера

Нужен для того, чтобы включать вентиляцию адсорбера, который накапливает в себе пары бензина и в нужный момент отдаёт их во впускной коллектор.

Система питания инжектор содержит датчики для измерения, преобразования и передачи сигнала к ЭБУ.

На автомобиле ВАЗ 2107 установлены следующие датчики:

Положения коленвала;
Массового расхода воздуха;
Положения дроссельной заслонки;
Температуры охлаждающей жидкости;
Скорости;
Содержания кислорода в выхлопных газах.

Положение коленвала

Этот параметр нужен ЭБУ для своевременного открытия форсунок. При неисправности этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать топливо в нужном количестве. Сигнал с этого датчика иногда неверный. Причиной этому может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнённый, неблагоприятно влияет на этот датчик.

Положение дроссельной заслонки

Этот сигнал аналоговый, т. е. непрерывный. Он передаёт точные данные о положении дроссельной заслонки.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для корректной работы холодного мотора. Смесь обогащается благодаря температурной поправке.

Датчик скорости

Измеряет и передаёт сигнал в виде последовательности импульсов на ЭБУ.

Концентрация кислорода

Содержание кислорода в отходящих газах необходимо измерять для корректировки состава топливной смеси. В момент прогрева он не работает. Это целесообразно, т. к. смесь обогащённая.

Как переоборудовать карбюраторный двигатель ВАЗ 2107 на инжекторный

Некоторые владельцы карбюраторной «классики» самостоятельно переоборудуют свои машины под инжектор. Естественно, подобные работы требуют определённого опыта в автослесарном деле, да и без познаний в области электротехники здесь не обойтись.

Что нужно будет купить

Комплект для переоборудования карбюраторной топливной системы на инжекторную включает:

электронный блок управления;
бензобак;
головку блока цилиндров (новую или бывшую в употреблении от ВАЗ 21214);
ресивер;
рампу с форсунками;
топливный насос в сборе;
топливный фильтр;
топливную магистраль с резиновыми шлангами;
дроссельный узел;
педаль акселератора с тросом;
воздушный фильтр в сборе с рукавами;
передняя крышка двигателя;
шкив коленчатого вала;
модуль зажигания;
датчики массового расхода воздуха, положения заслонки, детонации, температуры охлаждающей жидкости, концентрации кислорода, положения коленчатого вала, детонации;
высоковольтные провода;
жгуты, кабели, провода, клеммы, термокембрики;
кронштейны.

Стоимость всех этих элементов составляет порядка 30 тыс. рублей. Один только электронный блок управления стоит примерно 5–7 тысяч. Но расходы можно существенно сократить, если покупать не новые детали, а бывшие в употреблении.

Этапы переоборудования

Весь процесс тюнинга двигателя можно разделить на следующие этапы:

Снятие всего навесного оборудования: карбюратора, воздушного фильтра, впускного и выпускного коллекторов, распределителя и катушки зажигания.
Демонтаж проводки и топливной магистрали. Чтобы не путаться при прокладке новых проводов, старые лучше убрать. Аналогично следует поступить и с топливными трубками.
Замена топливного бака.
Замена головки блока цилиндров. Можно, конечно, оставить и старую «голову», но в этом случае придётся растачивать впускные окна, а также сверлить отверстия и нарезать в них резьбу под шпильки крепления ресивера.
Замена передней крышки двигателя и шкива коленчатого вала. На место старой крышки устанавливается новая с отливом под датчик положения коленвала. На этом этапе меняется и шкив.
Установка электронного блока управления, модуля зажигания.
Прокладка новой топливной магистрали с установкой «обратки», бензонасоса и фильтра. Здесь же производится замена педали акселератора и её троса.
Монтаж рампы, ресивера, воздушного фильтра.
Установка датчиков.
Прокладка проводки, подключение датчиков и проверка работоспособности системы.

Стоит ли тратить время и деньги на переоборудование — решать вам, но, наверное, куда проще купить новый инжекторный двигатель, который стоит порядка 60 тысяч рублей. Останется только установить его на свою машину, заменить бензобак и проложить топливную магистраль.

Несмотря на то что конструкция двигателя с инжекторной системой питания намного сложнее карбюраторной, она очень даже ремонтопригодна. При наличии хотя бы небольшого опыта и необходимого инструмента вы без проблем сможете восстановить её работоспособность без привлечения специалистов.

Система питания инжекторного двигателя автомобиля ваз 2107

Элементы системы питания инжекторного двигателя автомобиля ваз 2107:
1 — воздухозаборник; 2 — корпус воздушного фильтра; 3 — рукав подвода воздуха к корпусу дроссельной заслонки; 4 — корпус дроссельной заслонки с регулятором холостого хода;
5 — топливная рампа; 6 — топливный фильтр; 7 — бензонасос с датчиком указателя уровня топлива; 8 — гравитационный клапан; 9 — перепускной клапан; 10 — предохранительный клапан; 11 — бензобак; 12 — адсорбер

Описание конструкции инжекторного двигателя автомобиля ваз 2107
Система питания автомобиля ваз 2107 предназначена для хранения запаса топлива, очистки топлива и воздуха от посторонних примесей, подачи воздуха и топлива в цилиндры двигателя автомобиля ваз 2107. Система питания инжекторного двигателя на автомобиле ваз 2107 состоит из бензобака, бензонасоса с датчиком указателя уровня топлива, топливопроводов, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, рукавов подвода воздуха, дроссельной заслонки с приводом, а также системы улавливания паров топлива. Воздух, поступающий в цилиндры инжекторного двигателя ваз 2107, очищается от пыли воздушным фильтром.
Корпус воздушного фильтра установлен в моторном отсеке автомобиля ваз 2107 на трех резиновых опорах. Воздушный фильтр на автомобиле ваз 2107 — сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, сверху воздушного фильтра имеется уплотнительная окантовка. Для замены воздушного фильтра на автомобиле ваз 2107 крышка фильтра выполнена съемной. Очищенный воздух проходит через датчик массового расхода воздуха по рукаву к дроссельной заслонке.
Корпус дроссельной заслонки установлен на шпильках фланца ресивера. Дроссельной заслонкой регулируется количество воздуха, поступающего в цилиндры инжекторного двигателя ваз 2107. Привод заслонки — от педали «газа», тросовый. Заслонка вращается на оси в корпусе. В корпусе дроссельной заслонки выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения автомобиля ваз 2107. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера инжекторного двигателя.

корпус дроссельной заслонки ваз 2107
1 — штуцер для соединения с адсорбером;
2 — патрубок корпуса дроссельной заслонки;
3 — дроссельная заслонка; 4 — сектор привода дроссельной заслонки; 5 — штуцер отвода картерных газов; 6 — штуцеры для соединения с системой охлаждения двигателя; 7 — датчик положения дроссельной заслонки; 8 — регулятор холостого хода

Регулятор холостого хода ваз 2107 — это запорный клапан с приводом от электрического шагового двигателя. Регулятор установлен на корпусе дроссельной заслонки под датчиком положения дроссельной заслонки.
По сигналу электронного блока управления (ЭБУ) регулятор холостого хода изменяет сечение канала дополнительной подачи воздуха, тем самым корректируя частоту вращения коленчатого вала на холостом ходу.

регулятор холостого хода ваз 2107

Бензобак автомобиля ваз 2107 — стальной, освинцованный изнутри, сварен из двух штампованных частей. Бензобак расположен в багажнике автомобиля ваз 2107 с правой стороны. Заливная горловина бензобака закрыта пробкой и выведена в нишу заливной горловины на правом крыле.

бензобак ваз 2107

Топливо из бензобака подается бензонасосом, объединенным с датчиком указателя уровня топлива. На входном патрубке бензонасоса установлен сетчатый фильтр, задерживающий крупные частицы загрязнений, попавшие в бензобак вместе с бензином. Бензонасос на автомобиле ваз 2107 включается по команде ЭБУ. Исправный бензонасос должен развивать давление не менее 3,2 бар (320 кПа).

электробензонасос ваз 2107
1 — приемный сетчатый фильтр;
2 — топливный насос; 3 — датчик указателя уровня топлива; 4 — подводящая трубка;
5 — сливная трубка; 6 — колодка электрического разъема; 7 — поплавок датчика
От бензонасоса по топливной трубке топливо поступает в топливный фильтр для более тщательной очистки.

Топливный фильтр автомобиля ваз 2107 — установлен на кронштейне перегородки моторного автомобиля ваз 2107 отсека и встроен в трубопровод между бензонасосом и топливной рампой. Фильтрующий элемент топливного фильтра — бумажный, находится в металлическом неразборном корпусе. На корпусе топливного фильтра нанесена стрелка, которая показывает направление движения топлива в топливном фильтре. Очищенное топливо поступает по топливной трубке в топливную рампу.

топливный фильтр ваз 2107

Топливная рампа на автомобиле ваз 2107 представляет собой полую планку, через которую топливо подается к четырем закрепленным на ней форсункам. Соединения рампы с форсунками, регулятором давления и топливными трубками уплотнены резиновыми кольцами. Топливная рампа закреплена на впускном коллекторе трубопровода двумя винтами. В верхней части топливной рампы (рядом с форсункой третьего цилиндра) расположен штуцер для контроля давления топлива, закрытый защитным колпачком.

топливная рампа ваз 2107 в сборе
1- форсунка; 2 — подводящая трубка;
3 — сливная трубка; 4 — топливная рампа;
5 — штуцер с золотниковым клапаном для проверки рабочего давления (закрыт резьбовым колпачком); 6 — регулятор давления топлива

Регулятор давления топлива — перепускной клапан, который поддерживает в системе питания инжекторного двигателя автомобиля ваз 2107 рабочее давление в пределах 2,8-3,2 бар (280-320 кПа) в зависимости от разрежения в ресивере, необходимое для правильной работы инжекторного двигателя. Регулятор давления топлива установлен на топливной рампе.

Форсунка зафиксирована на топливной рампе металлическим фиксатором и форсунка представляет собой электромеханический клапан, при подаче на который электрического импульса от ЭБУ открываются отверстия распылителя, и происходит подача топлива (впрыск) во впускной коллектор трубопровода инжекторного двигателя автомобиля ваз 2107. Количество подаваемого топлива зависит от длительности импульса.

форсунка ваз 2107

ВНИМАНИЕ
Форсунки, устанавливаемые на автомобилях ваз 2107, могут отличаться габаритными размерами и характеристиками. При замене форсунки устанавливайте форсунку, идентичную установленным на автомобиле ваз 2107.

В соответствии с экологическими требованиями ЕВРО II, автомобиль ваз 2107 оборудован системой улавливания паров топлива. Система улавливания паров топлива состоит из адсорбера с электромагнитным клапаном продувки (установлен в моторном отсеке автомобиля ваз 2107), предохранительного и перепускного клапанов (установлены в нише бензобака), соединительных трубок и шлангов. Пары топлива из бензобака поступают через перепускной и гравитационный клапаны в адсорбер.
Предохранительный клапан, имеющий выход в атмосферу, регулирует давление паров бензобаке.
Гравитационный клапан установлен в магистрали системы улавливания паров и предотвращает вытекание топлива из бензобака при опрокидывании автомобиля ваз 2107.

Адсорбер имеет три патрубка. Через патрубок «TANK» (обозначение нанесено на корпусе) поступившие в адсорбер пары топлива при неработающем двигателе автомобиля ваз 2107 поглощаются и удерживаются активированным углем. Второй патрубок, обозначенный «AIR», соединен с атмосферой, а третий (патрубок электромагнитного клапана продувки адсорбера) — соединен шлангом со штуцером корпуса дроссельной заслонки. После пуска двигателя на автомобиле ваз 2107 (при температуре охлаждающей жидкости выше 75 °С, скорости автомобиля более 10 км/ч и открытии дроссельной заслонки на величину более 4%) ЭБУ подает сигнал на открытие клапана продувки адсорбера, который сообщает полость адсорбера с корпусом дроссельной заслонки. При этом происходит продувка адсорбера — смешивание паров топлива с воздухом и их дальнейшее поступление через корпус дроссельной заслонки, ресивер и впускной коллектор трубопровода в камеры сгорания. Чем больше расход воздуха инжекторным двигателем (при повышении оборотов коленчатого вала), тем интенсивнее осуществляется продувка.

Заключение по теме

Модель 2107 и Ваз 21074 инжектор имеют общие проблемы с топливной системой из-за инжекторного типа распыления топлива. Своими руками можно провести чистку каналов, проверку на повреждения и выполнить замену деталей, если она понадобится.

Для поиска пробоя в каналах потребуется схема автомобиля, а также частичный демонтаж некоторых узлов. Чтобы поддерживать инжекторную систему в рабочем состоянии, проводите регулярную чистку каналов, а также добавляйте немного специального очистителя в топливный бак.

Источник
