Снятие и установка топливной рампы автомобиля Лада Веста
Рампу снимаем для проверки форсунок и промывки самой рампы, а также для ремонта двигателя и его систем.
Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник.
Стравливаем давление топлива, для этого:
— откидываем вперед подушку заднего сиденья.
— снимаем крышку 1, рисунок 1, люка бензонасоса.
— отсоединяем колодку 3, рисунок 2, жгута проводов заднего от модуля электробензонасоса.
— запускаем двигатель и даем ему поработать на холостом ходу до полной остановки.
— выключаем зажигание и отсоединяем минусовую клемму аккумулятора.
После этого снимаем модуль впуска, как указано в статье – «Снятие модуля впуска».
Нажимаем на пружинные фиксаторы и движением вдоль оси штуцера отсоединяем наконечник трубки 1, (см. рис.3), передней топливного трубопровода от рампы 2 форсунок.
Если установлен двигатель 21129, то дополнительно отсоединяем скобу 3 крепления и отводим в сторону трубку переднюю топливного трубопровода.
Отсоединяем колодки жгута 1, (рисунок 4), проводов от топливных форсунок 2, разрезаем два хомута 3 крепления и отводим жгут в сторону.
Ключом на 5 для внутреннего шестигранника отворачиваем два болта 1 (см. рис. 6) и снимаем рампу 2 с форсунками в сборе.
Установка рампы
Перед тем как установить рампу 2 (см. рис. 6), нужно смазать моторным маслом уплотнительные кольца форсунок.
Установить рампу 2 с форсунками в сборе на двигатель.
Завернуть и затянуть болты 1.
Момент затяжки болтов 9 — 14 Нм (0,9 — 1,4 кгс.м) (ключ 5 для внутреннего шестигранника, насадка для внутреннего шестигранника, ключ моментный).
Присоединить колодки жгута 1, рисунок 4, проводов к топливным форсункам 2 и закрепить жгут двумя новыми хомутами 3 к рампе форсунок (для автомобилей с двигателем 21129).
Присоединить трубку 1, рисунок 3, переднюю топливного трубопровода к штуцеру рампы 2.
При установке наконечник трубки присоединить к штуцеру до щелчка пружинного фиксатора.
После установки проверить надежность фиксации трубки.
Для автомобилей с двигателем 21129: присоединить скобу 3 крепления топливного трубопровода к рампе форсунок.
Установить модуль впуска в сборе на головку цилиндров, как указано в статье – «Снятие и установка модуля впуска».
Присоединить колодку 3, рисунок 2, жгута проводов заднего к МЭБН 1.
Установить крышку 1, рисунок 1, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму провода «массы» к аккумуляторной батарее.
Источник
Замена топливных форсунок
Форсунка (рис. 1.2-03) системы распределенного впрыска представляет собой электромагнитное устройство, дозирующее подачу топлива под давлением во впускную трубу двигателя.
Форсунки 3 закреплены на рампе с помощью клипс 5. Верхний и нижний концы форсунок герметизируются уплотнительными кольцами 4. Контроллер управляет электромагнитным клапаном форсунки, который пропускает топливо через направляющую пластину, обеспечивающую распыление топлива.
Рис. 1.2-03. Рампа форсунок в сборе двигателя 21129: 1 — рампа форсунок; 2 — штуцер для контроля давления топлива; 3 — форсунка; 4 — уплотнительное кольцо; 5 — клипса форсунки
Направляющая пластина имеет отверстия, которые направляют топливо, образуя конический факел.
Факел топлива направлен на впускной клапан. До попадания топлива в камеру сгорания происходит его испарение и перемешивание с воздухом.
Форсунка, у которой произошел прихват клапана в частично открытом состоянии, вызывает потерю давления в рампе форсунок после выключения электробензонасоса, поэтому на некоторых двигателях будет наблюдаться увеличение времени прокрутки. Кроме того, форсунка с прихваченным клапаном может вызвать калильное зажигание, т.к. некоторое количество топлива будет попадать в двигатель после того, как он заглушён.
Замена
1. Для замены форсунок снимите топливную рампу с двигателя (см. тут)
2. Снимите пружинный фиксатор форсунки.
Внимание
При снятии форсунок будьте осторожны, так как в рампе находятся остатки топлива.
3. Преодолевая сопротивление уплотнительного кольца, выньте форсунку из отверстия штуцера рампы (форсунки установлены с натягом в отверстиях рампы).
4. Аналогично извлеките остальные форсунки.
Внимание
При снятии и установке топливной форсунки будьте осторожны — не допустите попадания грязи в форсунку и рампу, исключите ее случайное падение и повреждение распылителя.
5. Для выявления неисправной форсунки подключите к контактам форсунки омметр. Он должен показать сопротивление 11-15 Ом. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодная.
6. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.
При каждом снятии форсунок заменяйте новыми их резиновые уплотнительные кольца. Применяйте только оригинальные уплотнительные кольца.
7. Установите форсунки в порядке, обратном снятию. Перед установкой смажьте уплотнительные кольца форсунок тонким слоем моторного масла.
8. Установите топливную рампу в порядке, обратном снятию.
9. Пустите двигатель и проверьте герметичность соединений топливопровода и уплотнений форсунок.
Внимание
После установки рампы обязательно проверьте при работающем двигателе соединения трубопровода и уплотнений форсунок на наличие утечек бензина. При необходимости повторите операцию подсоединения топливопровода до его надежной фиксации. Если утечка из соединения не будет устранена, замените уплотнительное резиновое кольцо наконечника топливопровода или топливопровод в сборе.
Видео
Источник
Рампа топливных форсунок — снятие и установка
Рампа форсунок (рис. 1.2-03) представляет собой полую трубку с установленными на ней форсунками. Рампа форсунок закреплена двумя болтами на двигателе (рис. 1.2-04).
Рис. 1.2-03. Рампа форсунок в сборе двигателя 21129: 1 — рампа форсунок; 2 — штуцер для контроля давления топлива; 3 — форсунка; 4 — уплотнительное кольцо; 5 — клипса форсунки
Рис. 1.2-04. Расположение рампы форсунок на двигателе 21129 (модуль впуска снят): 1 — рампа форсунок
Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.
На рампе форсунок расположен штуцер 2 (рис. 1.2-03) для контроля давления топлива, закрытый резьбовой пробкой.
Ряд диагностических процедур при техническом обслуживании автомобиля или при поиске неисправностей требуют проведения контроля давления топлива.
С помощью манометра, подключенного к штуцеру, можно определить давление топлива, подаваемого на форсунки.
Для автомобилей с двигателем 11189: установить автомобиль на рабочее место и затормозить стояночным тормозом.
Для автомобилей с двигателем 21129: Установить автомобиль на подъёмник, или эстакаду и застопорить стояночным тормозом .
Для автомобилей всех комплектаций
Откинуть вперед подушку заднего сиденья.
Снять крышку 1, рисунок 7-2, люка бензонасоса.
Рисунок 7-2
Отсоединить колодку 3, рисунок 7-3, жгута проводов заднего от МЭБН 1.
Рисунок 7-3
Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов. Выключить зажигание.
Отсоединить клемму «–» от аккумулятора (ключ «на 10»).
Снять модуль впуска (см. тут).
Нажать на пружинные фиксаторы и движением вдоль оси штуцера отсоединить наконечник трубки 1, рисунок 7-30, передней топливного трубопровода от рампы 2 форсунок.
Рисунок 7-30 — Трубка передняя топливного трубопровода двигателя 21129:
1 — трубка передняя топливного трубопровода;
2 — рампа форсунок;
3 — скоба крепления топливного трубопровода;
4 — головка цилиндров
Для автомобилей с двигателем 21129 дополнительно отсоединить скобу 3 крепления и отвести в сторону трубку переднюю топливного трубопровода (отвёртка плоская).
Отсоединить колодки жгута 1, рисунок 7-31, проводов от топливных форсунок 2, разрезать два хомута 3 (для автомобилей с двигателем 21129) крепления и отвести жгут в сторону.
Рисунок 7-31 — Жгут проводов форсунок двигателя 21129:
1 — жгут проводов форсунок;
2 — топливная форсунка;
3 — хомут крепления жгута проводов форсунок
Отвернуть два болта 1, рисунок 7-32, снять рампу 2 с форсунками в сборе (ключ 5 для внутреннего шестигранника).
Рисунок 7-32 — Рампа форсунок:
1 — болт крепления рампы форсунок;
2 — рампа форсунок
Перед установкой рампы 2, рисунок 7-32, уплотнительные кольца форсунок смазать моторным маслом.
Установить рампу 2 с форсунками в сборе на двигатель. Завернуть и затянуть болты 1.
Момент затяжки болтов 9. 14 Н.м (0,9. 1,4 кгс.м) (ключ 5 для внутреннего шестигранника, насадка для внутреннего шестигранника).
Присоединить колодки жгута 1, рисунок 7-31, проводов к топливным форсункам 2 и закрепить жгут двумя новыми хомутами 3 к рампе форсунок (для автомобилей с двигателем 21129).
Присоединить трубку 1, рисунок 7-30, переднюю топливного трубопровода к штуцеру рампы 2. При установке наконечник трубки присоединить к штуцеру до щелчка пружинного фиксатора. После установки проверить надежность фиксации трубки.
Для автомобилей с двигателем 21129: присоединить скобу 3 крепления топливного трубопровода к рампе форсунок.
Установить модуль впуска в сборе на головку цилиндров
Присоединить колодку 3, рисунок 7-3, жгута проводов заднего к МЭБН 1.
Установить крышку 1, рисунок 7-2, люка бензонасоса.
Опустить подушку заднего сиденья.
Присоединить клемму «–» к аккумулятору.
Видео
Источник
Информационное письмо по устранению проблем в работе двигателя ВАЗ 21179 (замена топливной рампы)
Руководителям предприятий дилерской сети LADA в конце марта было разослано информационное письмо №25-18 от 27.03.2018 по устранению неудовлетворительных ездовых качеств автомобилей с двигателем ВАЗ 21179 (1.8 литра, 122 л.с.). Причина неправильной работы мотора может быть связана с пульсацией топлива и обеднением топливо-воздушной смеси. Информационное письмо прислал один из читателей лада.онлайн.
Тест информационного письма:

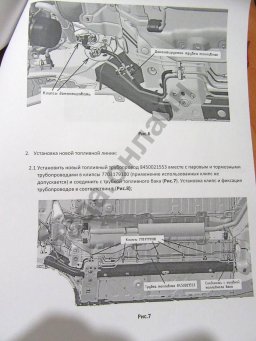

Для безусловной защиты потребителей, необходимо провести работы по изменению конструкции топливной системы автомобиля в соответствии с перечнем деталей (приложение 1) и рекомендациями по их монтажу (приложение 2, 3. 4), а также обновить ПО в КСУД используя Grade-X.
Перечень оригинальных деталей для переоборудования топливной системы автомобилей VESTA и XRAY в комплектации с СА 21179 (1,8 л)
| № | Артикул | Наименование | Кол-во |
|---|---|---|---|
| 1 | 8450032229 | Трубка топливного трубопровода в сборе | 1 |
| 2 | 8450009877 | Скоба крепления трубопроводов | 1 |
| 3 | 7703079584 | Клипса | 1 |
| № | Артикул | Наименование | Кол-во |
|---|---|---|---|
| 1 | 8450021553 | Трубка топливная | 1 |
| 2 | 8450021554 | Шланг топливный в сборе | 1 |
| 3 | 8450021555 | Кронштейн | 1 |
| 4 | 8450009877 | Скоба крепления трубопроводов | 1 |
| 5 | 7703079584 | Клипса | 1 |
| 6 | 8200205619 | Хомут | 1 |
| № | Артикул | Наименование | Кол-во |
|---|---|---|---|
| 1 | 21129-1144020-00 | Корпус рампы форсунок в сборе | 1 |
| 2 | 21127-1132032-00 | Клипса форсунки | 4 |
| 3 | 00001-0035410-21 | Шпилька М6х18 | 2 |
| 4 | 00001-0058962-29 | Гайка М6 | 2 |
| 5 | 00001-0011977-73 | Шайба 6 | 2 |
| 6 | 21179-1104013-10 | Трубка передняя топливного трубопровода в сборе | 1 |
| 7 | 7703179035 | Зажим | 1 |
| 8 | 21179-1104093-30 | Кронштейн топливопроводов | 1 |
Приложение
Топливная система двигателя ВАЗ 21179:
Топливная система Lada Vesta:
Топливная система Lada XRAY:
Если обновить ПО в КСУД у дилера нет возможности, обратитесь к партнерам Клуба Лада Веста .
Напомним, ранее владельцы автомобилей LADA с 1.8-литровым двигателем сталкивались с повышенным расходом масла. На этот счет было выпущено другое информационное письмо. После этого АВТОВАЗ доработал 1,8-литровый двигатель (вылечил от «масложора»).
