Видеоролик: «Создание парковки»
Автор:
Чтобы создать парковку с помощью Site Designer, необходимо добавить топоповерхность, представляющую поверхность парковки, а затем добавить такие компоненты, как парковочные островки.
В этом видеоролике представлены сведения по следующим операциям.
- Использование линий модели для определения границ парковки.
- Использование инструмента «Парковка» для создания топоповерхности, представляющей парковку.
- Создание парковочных островков путем размещения элементов бордюра.
Транскрипт
Site Designer создает элементы парковки путем внесения изменений в существующую топоповерхность и последующего размещения новой топоповерхности поверх существующей, которая будет представлять материал поверхности парковки. После создания основной поверхности парковки можно создать компоненты парковки (например, парковочные островки) путем размещения элементов бордюра.

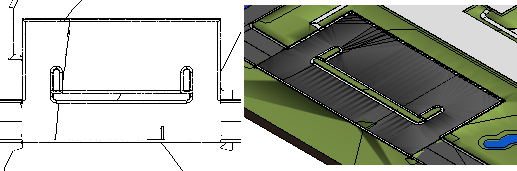

В этом примере требуется добавить парковку в область, определенную бордюром по периметру.
Линии модели, представляющие периметр парковки и внутренние парковочные островки, уже добавлены.
На панели Locate вкладки Site Designer выберите Parking Lot. В диалоговом окне Locate Parking Lot выберите семейство и тип и присвойте имя парковке. Установите флажок Use Existing Host Line, чтобы использовать линии модели, уже размещенные как границы зоны парковки.
Чтобы выбрать линии, нажмите Insert. При выборе одной линии периметра остальные линии, составляющие цепь, выбираются автоматически. Базовая топоповерхность изменяется в соответствии с парковкой, а затем выполняется размещение новой топоповерхности. В диалоговом окне Locate Parking Lot щелкните Close, чтобы завершить размещение или при необходимости добавить дополнительные зоны парковки.
Чтобы добавить островки в парковку, используйте инструмент Curb. Выберите семейство и тип и присвойте имя бордюру. Выберите параметр, чтобы использовать существующие линии модели в качестве основных линий. нажмите кнопку «Вставить». Для бордюра будет добавлен элемент площадки. Если инструмент Curb используется в замкнутом контуре, то внутренняя часть контура заполняется топоповерхностью до верхней границы бордюра.
Из-за поведения элементов топоповерхности островок в данном примере разбит на три контура, которые образуют целую форму. Выберите линию в одном из контуров; цепь линий будет выбрана автоматически. После этого необходимо настроить связь между островком и топоповерхностью. При изменении связанной топоповерхности островок обновляется соответствующим образом.
В этом примере необходимо выбрать южную парковку в качестве связанной топоповерхности. После этого добавляются дополнительные островки. Увеличьте масштаб, чтобы увидеть результаты. Топоповерхности, которые заполняют островки, наследуют свойства материала связанных топоповерхностей. Выберите элементы заполняющей топоповерхности и измените их в соответствии с окружающей площадкой.
Источник
Продукты Revit
Не удалось извлечь оглавление
Добавление компонентов парковки
Автор:
Можно добавить места для парковки на топо-поверхность и определить топо-поверхность как основу для компонента парковки.
Можно также использовать области поверхности для создания элементов дорог. См. раздел Создание областей топо-поверхности.
Для добавления компонентов парковки
- Откройте вид, содержащий топо-поверхность.
- Перейдите на вкладку «Формы и Генплан»
панель «Создание площадки» («Парковка»). - Наведите курсор на топо-поверхность и щелчком мыши задайте положение парковки. Количество мест парковки не нормируется.
панель «Создание площадки»
(«Парковка»).Можно создать массив компонентов парковки.
Изменение основы для парковки
- Выберите компоненты парковки.
- Выберите вкладку «Изменение | Парковка» панель «Основа» («Выбрать новую основу»).
- Выберите топо-поверхность.
(«Выбрать новую основу»).При использовании инструмента «Выбрать основу» место парковки размещается в верхней части топо-поверхности. При перемещении компонентов парковочных мест они сохраняют привязку к верхней части топо-поверхности.
Источник
Продукты Revit
Не удалось извлечь оглавление
Парковки
Автор:
Используйте Site Designer для создания парковок в проекте площадки.
Видеоролик: «Создание парковки»
Создание парковки
При использовании Site Designer для создания парковки учитывайте следующие рекомендации:
- Семейства парковок. Специальные семейства парковок Site Designer служат для выбора глубины и материала покрытия, глубины основания и подстилающего слоя. См. раздел Загрузка семейств для Site Designer.
- Основные линии. Перед созданием парковки воспользуйтесь инструментом «Линия модели» или «Линия детализации», чтобы создать замкнутый контур основной линии. Основная линия представляет собой периметр парковки.
При создании парковки в Site Designer выполняются следующие действия:
- Обновление топо-поверхности, вырезание в ней углубления для дорожного покрытия.
- Размещение новой топо-поверхности для парковки.
- Назначение материала парковки на основе выбранного семейства.
Структурные линии
После создания парковки, используйте команду Modify Parking Lot («Изменить парковку») для доступа к инструменту Add Breakline («Добавить структурные линии»). Структурные линии служат для создания жестких разрывов на поверхности парковки для задания верхних и нижних точек, плоскостей профилирования и водосборных колодцев. Можно вставлять структурные линии в относительной отметке текущей поверхности, в постоянной отметке и на уклоне.
Источник
