Замена Лампочек В Приборной Панели Газель Бизнес

Классическая панель приборов Газели

Назначение панели

Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.

Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.

Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.

Подсветка приборной доски Волги 3110 (руководство для чайников) — DRIVE2

Приветствую всех! В этой записи я хочу описать, как можно переделать свою приборную доску с унылой надоевшей зеленой подсветкой в более яркую и разноцветную, и постараюсь это сделать как можно подробнее и понятнее. Поехали!

1. Снятие приборной панели.

Включаем магнитолу, чтоб не было скучно и приступаем к разборке. Первым делом откручиваем верхнюю часть кожуха рулевой колонки. Тут не обойтись без длинной крестовой отвертки. Будет удобнее, если снять руль, но можно справится и не снимая его.

рукоятку корректора фар и
откручиваем
рукоятку включения фар/габаритов. Откручиваем круглые гайки этого же корректора и этого же включателя. Затем вынимаем окантовку панели, предварительно открутив 4 шурупа.

А вот и сама панель! Торцовым ключиком на 8 или крестовой отверткой откручиваем 4 винта. Запоминаем, как подключены к панели четыре колодки, отсоединяем их и достаем саму панель.

2. Разборка приборной панели.

Скручиваем по периметру 9 шурупов, снимаем переднюю часть.

Запоминаем положение стрелок каждого прибора. Для надежности, можно сфотографировать. Стрелки тахометра и спидометра упираются в ограничитель, поэтому поворачиваем их в сторону максимума и запоминаем, до какой точки они могут двигаться.

Сдёргиваем стрелки со своих осей, но очень аккуратно

, чтобы не отломить ось стрелки! Плоскогубцами вытаскиваем два ограничителя стрелок тахометра и спидометра, но… Они сделаны из цветного металла, и чтоб не содрать с них черное покрытие, лучше чем-то их предохранить при выдергивании, например изолентой. Скручиваем с каждого прибора по 2 шурупа и достаем шкалы приборов.

Шкала спидометра прикручена на 2 винта, не перепутайте!

Затем откручиваем прозрачные элементы с каждого прибора и снимаем их.

Прозрачный рассеиватель тахометра прикручен к прибору на 2 шурупа, которые короче остальных!

Берем шкалу прибора, направляем на её на свет и отмечаем места, где будем снимать зелёное покрытие.

Убираем покрытие механическим путем. Я для этого использовал лезвие для малого канцелярского ножа.

Красим в нужный Вам цвет, нужные Вам места, обычным маркером. Желательно красить тоже направляя на источник света, чтоб видеть и предотвратить разводы. Затем красим прозрачные рассеиватели в тех местах, где находятся оси приборов, чтоб стрелки тоже светились своим цветом (см. фото внизу)

. Также красим места вокруг одометра
(см. фото внизу
).

Меняем обычные лампочки на светодиоды. За подсветку приборов отвечают семь лампочек.

Ставим всё на свои места и проверяем, как работает подсветка. Подводим 12V к отмеченным на фото контактам. Если какие-то из светодиодов не горят, значит не совпадает полярность, просто поверните их на 180 градусов.

Собираем всю панель и идём устанавливать.

4. Установка приборной панели.

Слышал, что светодиоды не переносят перепады напряжения, поэтому я отключил регулировку освещения приборной доски. Одну из клем переткнул в другое место, получилось «напрямую», то есть подсветка панели в самом ярком состоянии, не регулируется и не отключается.

Подключаем колодки, включаем габариты, чтоб проверить, не нужно ли переставлять светодиоды. Собираем весь пластик.

Вот, как получилось у меня

Всем всего доброго!

Внешний вид обновления

Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Дизайн панели приборов Газели бизнес

Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.

Подсветка щитка приборов газ 3110. Замена обычных ламп на светодиоды. Результат ш — Видео уроки

Стандартная подсветка в Волге оставляет желать лучшего, но если руки растут из правильного места то можно собственноручно исправить ситуацию.

Не забывайте ставить палец вверх и подписываться

Источник

GAZ Sobol 2752 белый «510» › Logbook › Замена ламп подсветки приборной панели на светодиоды.

Всем доброго времени суток. Сегодня расскажу о лёгком тюнинге приборной панели.

На моей машине установлена приборная панель 385.3801-75, с одним экраном.

Что сказать — в принципе устраивает, светиться красиво, выглядит нарядно… правда стрелочных указателей маловато (есть только тахометр, спидометр, показометры количества топлива и температуры). Как дополнение стоит ещё БК Престиж-Бизнес, вместе они выдают почти полную информацию о происходящем. Чего сильно не хватает, так это стрелочных часов, амперметра, вольтметра и указателя давления масла. Но это всё возможно в дальнейшем установлю. Так, возвращаясь к приборной панели — есть один глюк, который я долго и безуспешно пытался победить, но мирными путями мне это не удалось. Глюк этот — малый срок жизни ламп подсветки. Заменив очередной комплект ламп и через неделю обнаружив что снова горит только половина из них, решил подойти к делу радикально.
Победил очередной приступ лени, демонтировал панель с машины, из запасов вытащил светодиодную ленту белого света на 12V,

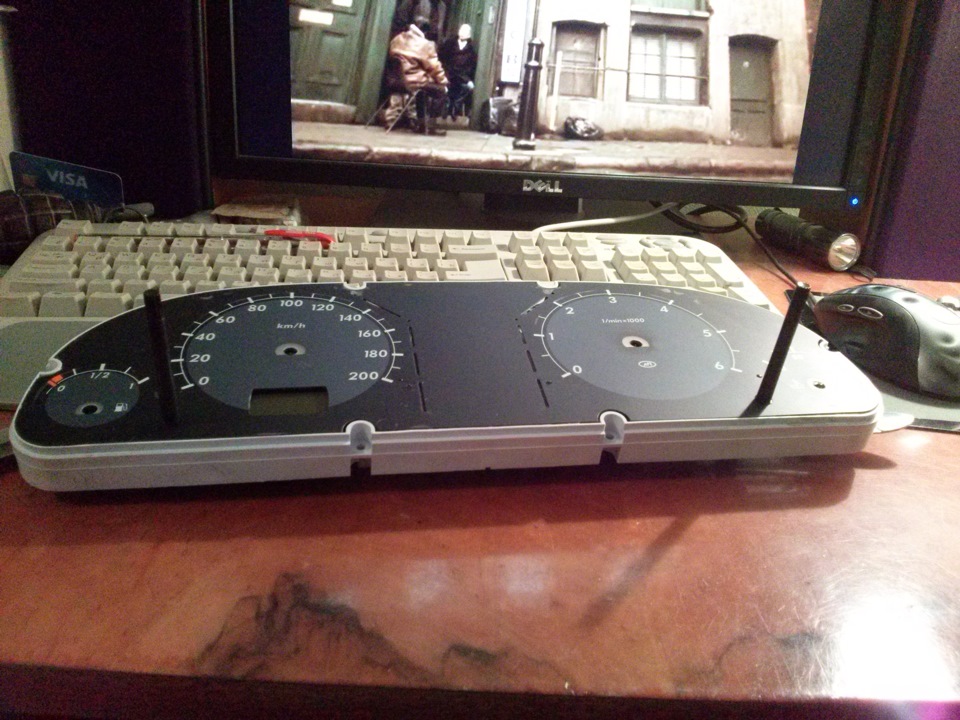

и приступил к замене ламп на светодиоды. Для этого разобрал панель, при помощи ножа с широким лезвием и большой вилки снял стрелки,

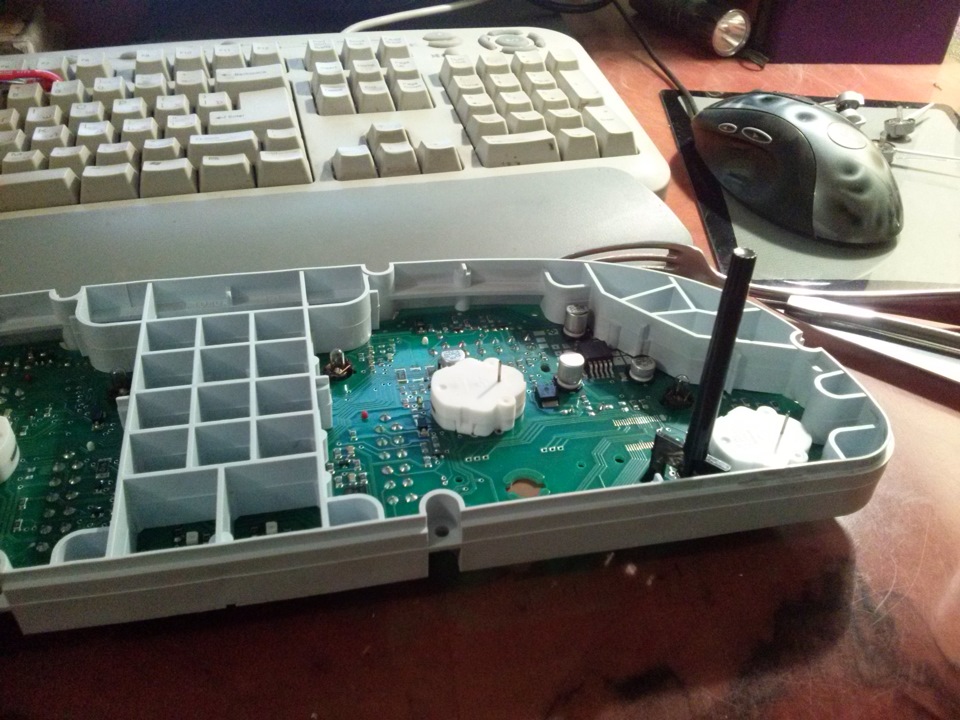

оставил только среднюю часть корпуса и монтажную плату

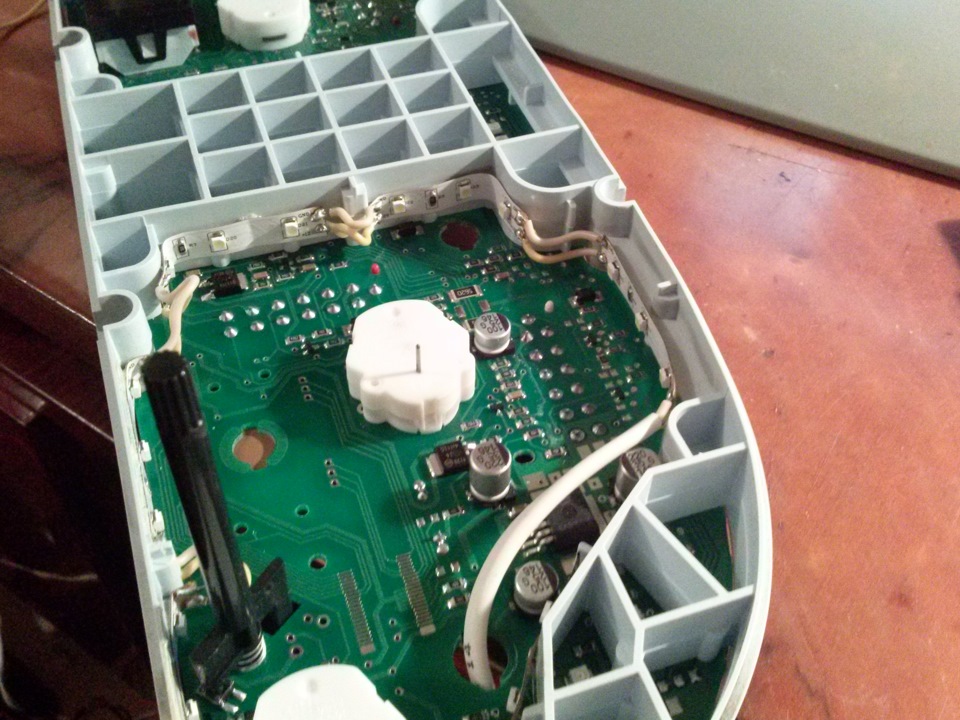

и разместил ленту внутри корпуса приборной панели таким образом чтобы свет шёл как бы в продольной плоскости корпуса панели. Ленту крепил на клей Момент.

Думал — светодиодов много, светят ярко, должно хватить.

Естественно всё заизолировал, выводы подпаял к штатным контактам снаружи.Красным маркером подкрасил сверху стрелки.

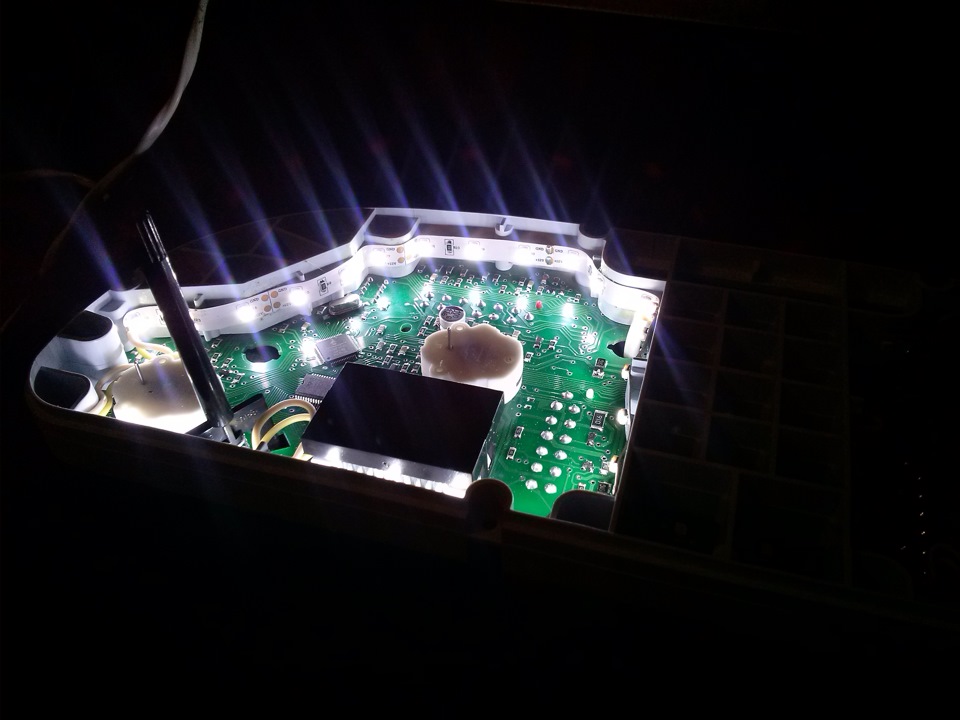

Поставил на машину, несколько дней поездил и обнаружил что подсветка идёт не равномерно и ночью стрелки почти сливались с фоном основания.

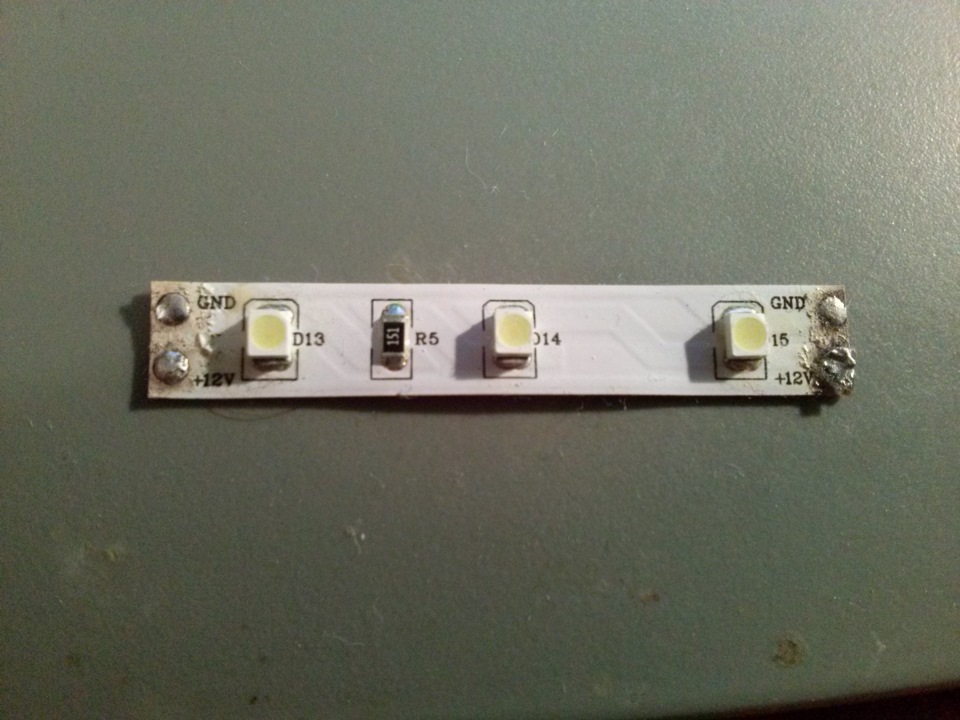

Снова снял панель, разобрал, демонтировал ленту, нашинковал её кусками по линиям разреза, разместил их несколько иначе и соединил согласно обозначению. В этот раз куски ленты крепил на двухсторонний скотч, старался размещать более-менее равномерно но не попадая на основные радиодетали самой платы.

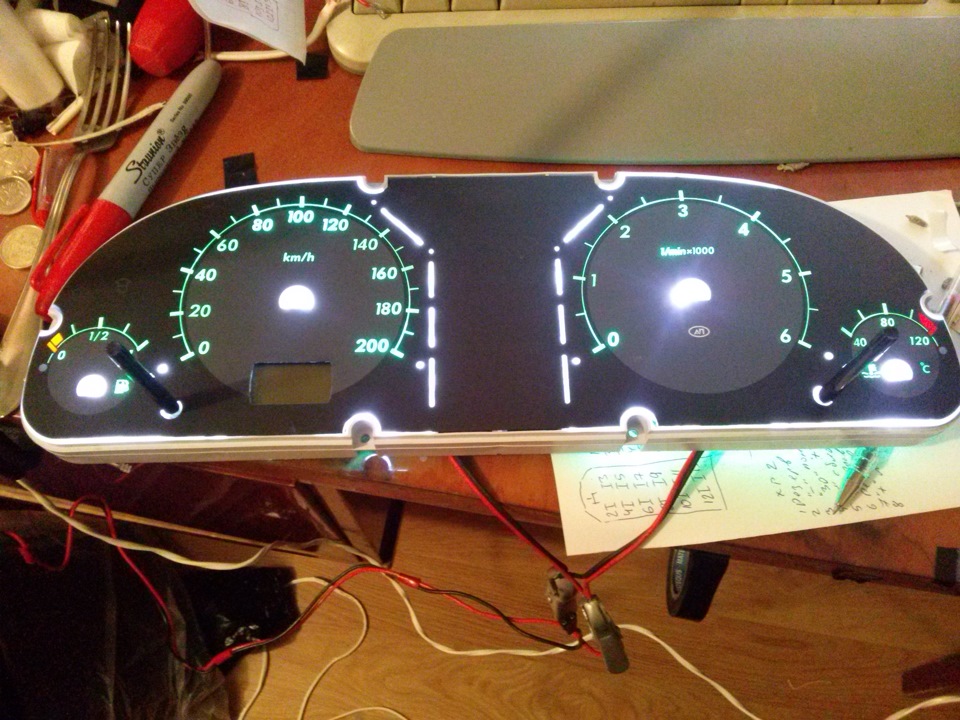

Питание вывел также к штатным контактам снаружи панели. Этот вариант понравился больше, оказалось что на минимальной яркости подсветка работает ночью вполне ярко, на максимальной яркости её можно использовать только днём.

Прошёл почти месяц использования, претензий к работе панели или подсветки нет. Можно конечно улучшить и этот вариант — установить поверх светодиодов зелёный пластиковый светофильтр, это придаст большую равномерность и мягкость подсветке.
