MSI выпускает специальный BIOS материнских плат для майнинга

С ростом добычи Bitcoin/Ethereum графические карты AMD снова стали одним из самых продаваемых девайсов на рынке. Однако, относительно материально-техническую базы материнских плат, всё сравнительно сложнее из-за того, что Intel медленно прекратил выпуск чипсетов H81 и B85, вызвав нехватку материнских плат на рынке.

Пользователи нашли новый выход вместе с выпуском чипсета 100 серии, но многие из них обнаружили, что, когда подключаются 6 видеокарт AMD к материнской плате данной серии, несмотря на то, что плата успешно распознаёт все видеоадаптеры, появляются восклицательные знаки на 3 или 4-х картах в диспетчере устройств ОС. И, конечно, устройства с восклицательными знаками не станут работать должным образом во время майнинга. Компания MSI наслышана про такие нюансы через запросы от своих клиентов.

Следовательно, MSI проводила серию тестов своих продуктов и выбрала материнские платы, включая Z170-A PRO, Z170A SLI PLUS, Z170 KRAIT GAMING, Z170A KRAIT GAMING, Z170A KRAIT GAMING 3X, Z270-A PRO, H270-A PRO, конкретно подходят для майнинга популярных криптовалют. Есть несколько вещей (ритуал), которые необходимо выполнить перед началом добычи, и это будет объяснено в параграфе ниже, используя в качестве примера MSI Z270-A PRO.

Обновление BIOS
MSI имеет исправленные решения, особенно для распознавания устройств PCIE на упомянутых выше системных платах. Опция «above 4G decoding» добавленная ​​в BIOS, позволяет материнской плате эффективно распределять ресурсы для всех 6 видеокарт.

Загрузите BIOS, E7A71IMS.120, поддерживающий Bitcoin/Ethereum mining -> Скопируйте его в корневую папку привода USB-накопителя -> Подключите USB-накопитель в USB-порт материнской платы -> Запустите систему и войдите в BIOS -> Выберите M-Flash -> Выберите Да, чтобы продолжить прошивку BIOS.

Система перезагрузится и войдет в пользовательский интерфейс M-Flash. Пожалуйста, найдите USB-накопитель на левой панели, выберите USB-накопитель и файл BIOS появится на правой панели. Выберите E7A71IMS.120 и нажмите «Да», чтобы запустить прошивку BIOS.

Системная установка

После прошивки BIOS загрузите систему с интегрированной графикой CPU без добавления каких-либо дискретных графических карт. Используйте Win10 Professional 64 бит в качестве предпочтительной ОС и установите все необходимые драйверы материнской платы после установки ОС.

Источник

Обзор на Материнская плата MSI Z170A PC MATE (LGA1151, ATX)

Материнская плата – основа любого персонального компьютера. К выбору материнской платы следует относиться очень внимательно, изучить всё её спецификации и возможности. К сожалению, в основных характеристиках не раскрыты все нюансы каждой отдельно взятой материнской платы. Постараемся в данном обзоре дать максимальное описание возможностей материнской платы MSI Z170A PC MATE (LGA1151, ATX).

Немного отвлечёмся от самой материнской платы MSI Z170A PC MATE (LGA1151, ATX) и сфокусируемся на производителе MSI (Micro-Star International Co). Данный производитель известен всем давно, в настоящее время предлагает широкий спектр материнских плат (как для процессоров Intel, там и AMD), видеокарт и ноутбуков. В качестве примечательного необходимо отметить наличие «продвинутых» моделей, например, материнских план с интересными решениями охлаждения, комплектациями и в том числе множеством игровых решений, как известно требующими максимальной отдачи от «железа».

Если же мы всё-таки определились, что нас интересуют процессоры серии Skylake-S, теперь нам необходимо выбрать оптимальный чипсет для наших потребностей. Самые популярны: Intel: H110, В150, H170, Z170. Максимальные возможности имеются на чипсете Intel Z170. Соответственно из наименования рассматриваемой в нашем обзоре материнской плате мы и видим данный чипсет (MSI Z170A PC MATE).

Фото № 1, 2. Коробка, в которой поставляется материнская плата. Какие-либо идентификаторы вскрытия коробки отсутствуют. В принципе сама упаковка материнской платы MSI Z170A PC MATE (LGA1151, ATX) говорит сама за себя – спокойный синий цвет упаковки – нет целевой нацеленности на игровой сегмент.

С обратной стороны мы видим все прелести данной материнской платы, а именно: разъёмы, поддержка USB 3.1 (gen2) и прочее, подробнее остановимся на спецификации далее.

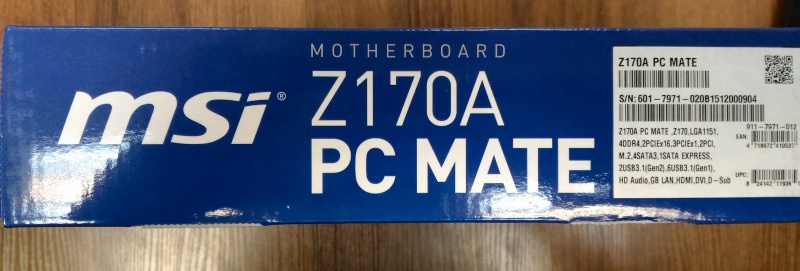

Фото № 3. Торец упаковки.

Фото № 4. Упаковка материнской платы MSI Z170A PC MATE (LGA1151, ATX).

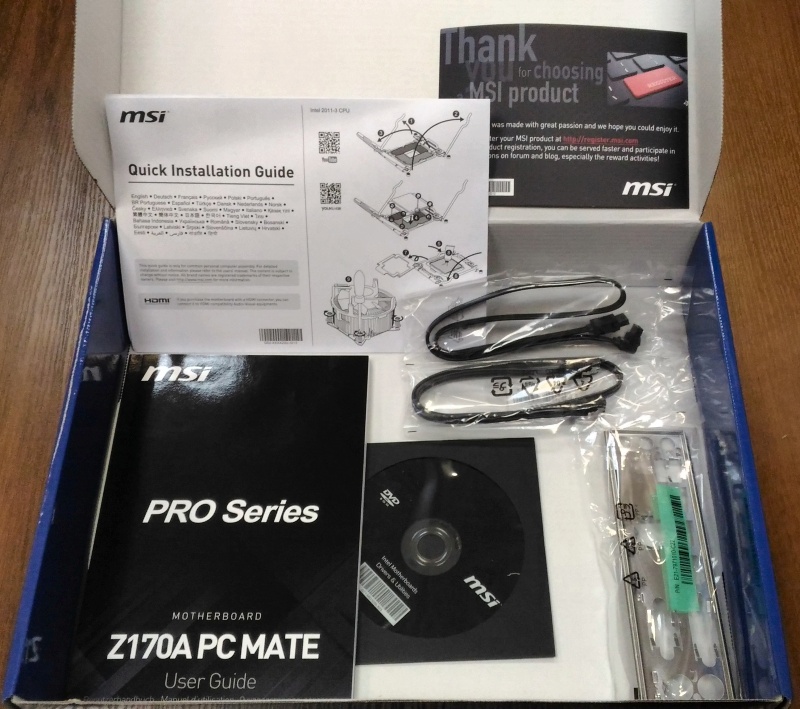

Фото № 5. Комплект поставки: помимо самой материнской платы: инструкция, дополнительные материалы порядка установки, 2 кабеля SATA (один из них с 90 градусным выходом), вставка в корпус для гнёзд, CD-диск с драйверами.

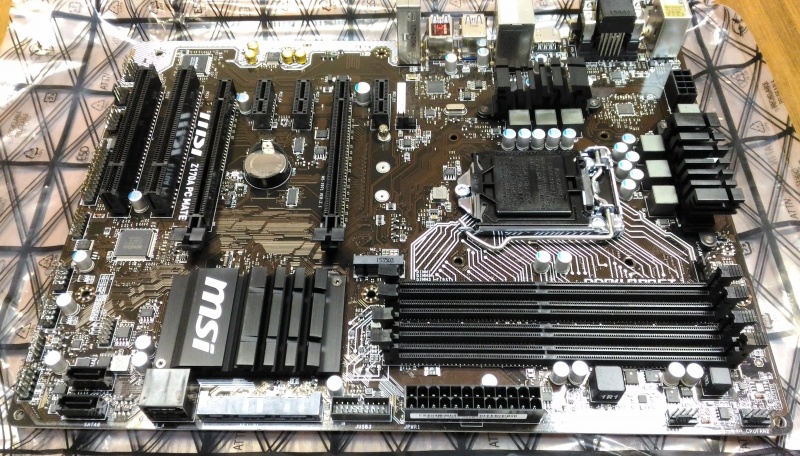

Фото № 6, 7. Материнская плата MSI Z170A PC MATE с двух сторон. Бросается в глаза прорисовка каналов оперативной памяти DDR4 и изолированное аудио.

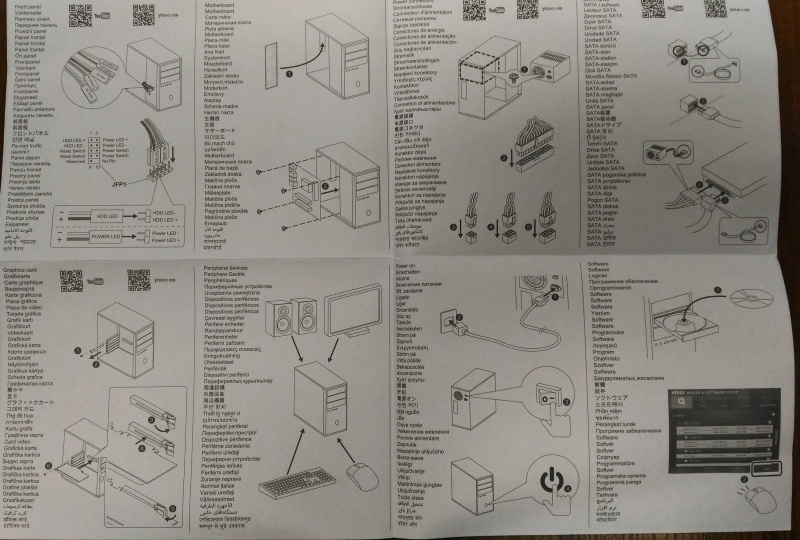

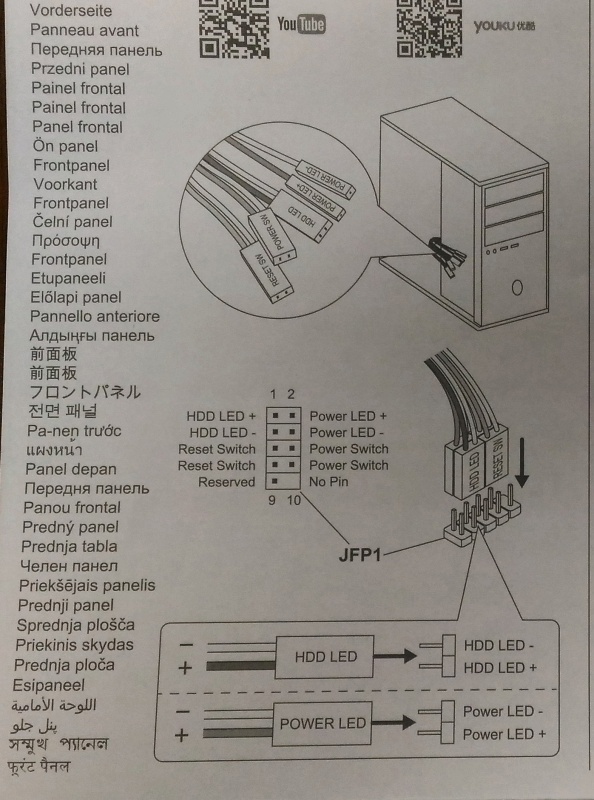

Фото № 8, 9, 10. Краткая и понятная инструкция. На самой материнской плате отсутствует пояснения для подключения передний панели (кнопки включения/выключения и прочие), поэтому пришлось пользоваться инструкцией.

И так, посмотрим, чем нас может порадовать или огорчить материнская плата MSI Z170A PC MATE (LGA1151, ATX). Прежде всего это форм-фактор платы: ATX, соответственно размер платы большой (30,4 см на 22,5 см), она требует подключения основного разъёма питания: 24-pin, и дополнительного разъёма для питания процессора 8-pin – необходимо заранее убедиться, что на блоке питания имеются необходимые разъёмы. В свою очередь 8-pin питания обеспечивает наличие возможности подключения двух 4-pin кулеров для охлаждения процессора и дополнительных трёх 4-pin кулеров для иных целей.

Поддерживаются процессоры разъёма (socket) LGA 1151, такие, как Intel Pentium G, Core i3, Core i5, Core i7.

Поскольку процессоры серии LGA 1151 имеют встроенный видео адаптер, на материнский плате есть самые распространенные разъёмы для подключения монитора/телевизора: D-Sub, DVI, HDMI.

Что касается оперативной памяти, материнская плата MSI Z170A PC MATE поддерживает только DDR4 DIMM, частотой от 2133 МГц до 3200 МГц. Предусмотрена возможность установки 4 планок, с поддержкой двухканального режима. Максимальный объём оперативной памяти может составлять 64 Гб. Работа памяти может быть ускорена технологией Intel Extreme Memory Profile (XMP), активировать которую можно из биос. Поддерживается оперативная память ECC (небуферизованная память). Модули памяти устанавливают сначала в разъём DIMM 2, если используется 2 планки, то занимается разъём DIMM 2 и DIMM 4.

Предусмотрена возможность установки двух видео карт по системе AMDCrossFire.

Что касается разъёмов платы сзади: 4 USB 3.1 (gen1), 2 USB 3.1 (gen2), PS/2 (клавиатура), PS/2 (мышь), выходы для подключения мониторы (о них говорилось выше), 3 аудио выхода на основе Realtek ALC887 (7.1CH, High Definition Audio), выход для подключения интернета: 1000 Мбит/с на контроллере RTL8111Н.

Поскольку плата полноформатная на ней имеются следующие слоты для подключения: 2 — PCI-E (видео карты) x16, 3 — PCI-E x1, 2 – PCI. Слот PCI Express версии 3,0, обратно совместим с моделями 2.0.

Управление осуществляется чипсетом Intel Z170. Чипсет позволяет создавать RAID: 0, 1, 5, 10.

Что касается SATA разъёмов: всего их 6, плюс один формата SATA Express2, предусмотрена возможность установки платы M.2. (длиной до 8 см). Но тут есть свои особенности: если подключить быстрый SSD в разъём M.2 – порты SATA 1 и 2 работать не будут. Если же подключить M.2 PCIe порты SATA3 и 4 также работать не будут.

Особенности работы материнской платы доступно изложены в инструкции.

Диск с драйверами устанавливает много качественного программного обеспечения фирмы MSI. Одним из главных является LIVEUPDATE 6, благодаря которому можно обновить все драйвера и сам биос.

Вывод: плата очень занимательная, сразу много всего, отличный софт, несильный разгон процессора и оперативной памяти в биос одним нажатием. На плате есть индикаторы отладки, в биос можно настроить и сделать систему практически бесшумной благодаря возможности регулировки скорости вращения вентиляторов (только при использовании 4-pin вентиляторов) – в общем особенности и достоинства платы можно описывать очень долго.

Между тем плата выполнена качественно, радиаторы охлаждения помимо того что сильно не греются, зафиксированы на плате очень крепко, держатся с обратной стороны на болтах и могут быть легко демонтированы для замены термопасты. На плате есть всё необходимое от портов M.2 и USB 3.1 (gen2) до разъёмов для подключения последовательного и параллельного порта, PS/2.

Из минус что-то конкретное выделить не могу, всё устраивает, плата работает без проблем.

В дополнении напишу, что у меня на материнскую плату MSI Z170A PC MATE (LGA1151, ATX) установлены следующие компоненты:

Оборудование ладит друг с другом, сбоев и ошибок нет, поэтому материнская плата MSI Z170A PC MATE (LGA1151, ATX) рекомендуется к покупке в магазине Онлайнтрейд.

Источник

Новая материнская плата MSI Z170A Gaming Pro для 7 GPU

Вышла новая материнская плата, которая способна работать с семью видеокартами для майнинга, а именно MSI Z170A Gaming Pro Carbon. Это материнская плата на чипсете Intel Z170A предназначена для процессоров Socket 1151 (более дешевые Celeron) и использует новую память DDR4. Материнская плата упакована с необычными дополнениями, которые бесполезны для целей майнинга, зато делает дороже продукт. Также стоит отметить, что даже если на материнской плате есть 7 слотов PCI-E, это не означает, что она сможет работать с 7 видеокартами. А кто работает, на самом деле таких материнских плат практически не так много, и они продаются еще дороже, что делает их не столь привлекательными для майнеров, особенно по сравнению с использованием популярной материнской платы AsRock H81 Pro BTC для 6 GPU.

Первое, что вам нужно сделать, прежде чем подключать внешнюю видеокарту, — убедиться, что она использует новейшую версию BIOS. Если это не так, стоит обновить ее до версии 1.7. Биусу материнской плате всего несколько месяцев, и очевидно, что это дает возможность работать до 7 видеокарт одновременно, поэтому перед продолжением убедитесь, что у вас есть последняя прошивка.

Следующим шагом установливаем параметры в BIOS материнской платы. Вам нужно зайти в Настройки \ Дополнительно \ Подсистемы PCI ( Settings \ Advanced \ PCI Subsystem Settings) и переключить PEG0 и PEG1 Max Link Speed в Gen1, а также установить опцию Over 4G Decoding в Enabled. Это, по большому счету, единственное, что следует сделать для запуска 7 GPU.

После следует убедиться, что Windows 10 правильно видит все видеокарты, нас это 6x R9 390 и один графический процессор RX 480. У нас была странная проблема с этой материнской платой, так как после настройки, необходимой для работы с 7 GPU, мы не смогли нормально попасть в BIOS материнской платы. Если при загрузке мы нажимаем F9, чтобы войти в BIOS, система просто зависает и требует перезапуска. Если не нажимать клавишу F9 BIOS, она активируется в операционной системе и прекрасно работает с семью видеокартами. Чтобы попасть внутрь BIOS материнской платы, нам пришлось очищать память CMOS и каждый раз повторять настройки.

Система загружается и видит все 7 видеокарт, даже если они разные, например, из конфигурации 6 + 1. Итак, очевидно, что материнская плата MSI Z170A Gaming Pro Carbon работает. Единственная проблема с этой материнской платой — высокая цена, и это может быть весомой причиной для того, чтобы заставить вас придерживаться более доступной AsRock H81 Pro BTC для 6 GPU.

Хотите больше новостей? Facebook. Быстрее всех? Telegram и Twitter. Подписывайтесь!

Источник

Z170A PC MATE

• Поддержка новых процессоров 6го поколения Intel® Core™ / Pentium® / Celeron® под сокет LGA 1151
• Поддержка модулей памяти DDR4-3200 (OC)
• DDR4 Boost: Дает прирост производительности вашей DDR4 памяти
• USB 3.1 Gen2 2X FASTER: USB 3.1 Gen2 предоставляет производительность в два раза быстрее, чем обычный USB 3.0
• Turbo M.2 32Гб/с + Turbo U.2 ready + USB 3.1 Gen2 Type-A + SATA 6Гб/с
• MULTI-GPU с VGA Armor: VGA Armor для слотов PCI-E. Поддерживается AMD Crossfire™
• OC Genie 4: Оверклокинг за 1 секунду
• Click BIOS 5: Известный многочисленными наградами новый Click BIOS 5 с масштабируемыми шрифтами высокого разрешения
• Audio Boost: Пусть ваши уши услышат настоящее качество
• Military Class 4: Высочайшее качество и стабильность
• Guard-Pro: Улучшенная защита и энергоэффективность
• EZ Debug LED: Легкий в использовании диагностический инструмент
• Защита от высоких токов: Предотвратите непредвиденные повреждения
• Поддержка 4K UHD: Видео Ultra High-Definition стандарта
• Готовность к Windows 10: 100% совместимость, производительность, доверие и сертификат.

ПОДКЛЮЧЕНИЯ

Используйте все преимущества оружия GAMING, подключив внешние устройства к оптимизированным портам.

1. Порт мыши
2. D-Sub порт
3. LAN порт
4. Аудио коннекторы
5. Порт клавиатуры

1. DVI порт
2. HDMI порт
3. USB 3.1 Gen1 порты
4. USB 3.1 Gen2 порты

ПОДДЕРЖКА ВИДЕО DVI и VGA

Для работы с профессиональными мониторами, телевизорами, мультимедийными проекторами и другими устройствами на данной материнской плате от MSI присутствуют разъемы DVI и VGA. Какой бы тип экрана вы не хотели подключить, используя ли отдельную видеокарту или встроенную графику, материнские платы MSI к этому готовы.

ФУНКЦИЯ TOTAL
FAN CONTROL

Функция Total Fan Control предоставляет полный контроль над всеми вентиляторами, подключенными к материнской плате, используя революционный и простой в применении интерфейс.

• Полный контроль над вентиляторами с 4-pin подключением
• Мониторинг температуры и скорости вращений вентиляторов в реальном времени
• Интуитивный, простой в работе дизайн
• Предустановленные профили
• Лог скорости вращения, вольтажа и температуры

СЕРТИФИЦИРОВАНЫ WHQL. ГОТОВЫ К WINDOWS 10.

Насладитесь прекрасной совместимостью и беспроблемной работой с Microsoft Windows 8 / 8.1 или Windows 10 на материнских платах MSI PRO Series.

MSI является первым производителем материнских плат, получившим официальную сертификацию WHQL для Microsoft Windows 10. Стремясь к максимальной совместимости и производительности, команда разработчиков MSI позаботилась о том, чтобы при использовании последней версии Microsoft Windows на любой материнской плате серии MSI PRO Series пользователь не сталкивался ни с какими проблемами.

• 100% Совместимость
• 100% Производительность
• 100% Доверие и Сертификация

M-CLOUD

MSI M-Cloud – удобный и безопасный способ хранить свои файлы в облаке. Настройки M-Cloud максимально упрощаются с помощью интуитивно понятного и удобного интерфейса. Создавайте и управляйте своим персональным облаком с легкостью. M-Cloud также позволяет превращать ваш ПК в Точку Доступа. Всего несколько несложных шагов и вы сможете раздавать беспроводной сигнал для домашней сети или интернета на другие устройства.

ДЕЛАТЬ ВАШУ ЖИЗНЬ ЛЕГЧЕ – НАША РАБОТА

Материнские платы PRO Series подойдут для любого ПК. Качество, достойное доверия, высокая производительность и интеллектуальные решения для бизнеса – это ключевые черты данных материнских плат. Сделайте свою жизнь проще и окажите своему бизнесу поддержку с супер-стабильными, надежными и долговечными платами PRO Series.

ЛЕГКАЯ ДИАГНОСТИКА

MSI EZ Debug LED — это легкий в использовании диагностический инструмент, состоящий из трех светодиодных индикаторов, указывающих на работу процессора, памяти и видеокарты каждый раз при старте системы. Столкнулись с проблемой? Используйте диагностический индикатор для обнаружения проблемы.

OC GENIE 4

OC Genie – это первая в мире аппаратная технология по разгону оборудования для материнских плат. С данной функцией у вас появляется возможность повысить производительность в одну секунду. Просто нажмите кнопку и ваш ПК получит впрыск адреналина.

РЕЖИМ PERFORMANCE BOOST

*Дополнительные функции могут варьироваться в зависимости от платформы и модели

НЕПРЕВЗОЙДЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ПАМЯТИ И СТАБИЛЬНОСТЬ

В традиционных схемо-технических решениях, сигналы памяти зачастую искажаются в результате воздействия электромагнитных помех от других компонентов. Это приводит к замедлению и появлению нестабильности в работе системы. MSI представляет технологию DDR4 Boost с оптимизированной разводкой дорожек платы и полностью изолированными электрическими цепями памяти. Это гарантирует отсутствие искажений в сигналах памяти, оптимальную производительность и стабильность.

MSI USB 3.1 GEN2
В 2 РАЗА БЫСТРЕЕ

Копирование ваших любимых игр и фильмов через USB теперь происходит как никогда быстро. USB 3.1 Gen2 позволяет передавать данные со скоростью до 10Гб/с!

• В 2 раза быстрее USB 3.1 GEN1
• В 20 раз быстрее USB 2.0
• Скорость передачи данных до 10Гб/с
• Увеличьте скорость передачи данных для вашего ПК и периферии

ФРОНТАЛЬНЫЕ ПОРТЫ USB 3.1 GEN1

С удобно расположенными пин-коннектором USB 3.1 Gen 1 на материнских платах MSI, вы можете вывести прямо на переднюю панель своего корпуса до 2-х портов USB 3.1 Gen 1. Это позволит вам с легкостью пользоваться высокоскоростными USB устройствами без необходимости иметь дело с труднодоступными портами на задней части компьютера.

ДВОЙНАЯ ЗАЩИТА ОТ РАЗРЯДОВ

Фронтальные порты USB 3.1 Gen 1 на материнских платах MSI защищены комплексом защитных IC, чтобы предотвратить короткие замыкания и иной урон от электростатических разрядов, возникающих иногда при подключении/отключении USB устройств.

БЫСТРЫЙ ИНТЕРФЕЙС SATA EXPRESS

SATA Express — это новый интерфейс для высокоскоростных накопителей, работающий на шине PCI Express, обеспечивающий большую пропускную способность до 16 Гб/с для SSD новейшего поколения.

Turbo M.2

Обеспечивая скорость передачи данных до 32Гб/с при использовании Gen3 x4, Turbo M.2 более чем в пять раз быстрее интерфейса SATA III. Наслаждайтесь потрясающей скоростью загрузки системы, приложений и игр на материнских платах MSI.

Хост карта Turbo U.2 (опционально)

Хост карта U.2 позволяет получить скорость передачи данных до 32 Гб/с и поддерживает твердотельные жесткие диски следующего поколения при использовании коннектора U.2. Для ускорения передачи данных установлен специальный чип redriver.

Скорость передачи данных

Поддержка

Улучшенная
Защита процессора от высоких токов

Встроенная в материнскую плату защита от высоких токов, предотвращает возникновение коротких замыканий, повреждений процессора и других компонентов. Красный светодиодный индикатор, расположенный рядом с разъемом питания 24-пин, сигнализирует о перегрузке по току и срабатывании соответствующей защиты.

КОМПОНЕНТЫ MILITARY CLASS 4

ДРОССЕЛИ DARK CHOKE

Идеальная стабильность и улучшенная энергоэффективность даже в экстремальных условиях.

ТВЕРДОТЕЛЬНЫЕ КОНДЕНСАТОРЫ —
SOLID CAP

Твердотельные конденсаторы с алюминиевым сердечником стали ключевым компонентом при разработке топовых плат. Более низкое эквивалентное последовательное сопротивление (ESR) и срок службы более 10 лет.

ПОЛНОСТЬЮ НОВЫЙ,
ИЗВЕСТНЫЙ НАГРАДАМИ CLICK BIOS 5

Узнайте больше об улучшенном, завоевавшем многочисленные награды CLICK BIOS 5, а также используйте новый BIOS, чтобы получить максимум производительности в ваших играх. MSI CLICK BIOS 5 — это самый современный UEFI БИОС, оптимизированный для работы с Windows 10.

Управляйте системой с помощью двух режимов: Режим EZ- для наиболее часто используемых настроек и функций. Расширенный режим — для тонкой настройки и получения максимальной производительности.

• Множество настроек для увеличения производительности в играх
• UEFI BIOS следующего поколения с дизайном, получившим многочисленные награды
• Масштабируемый шрифт высокого разрешения с поддержкой нескольких языков
• Легкий в использовании
• Расширенные функции для оверклокинга

ДРУГОЙ

Низкое разрешение, отсутствие масштабируемости

CLICK BIOS 5

Четкий, масштабируемый, с высоким разрешением
