Материнская плата msi 970a g43 для майнинг-фермы

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Покупал я материнские платы просто глядя на картинки. Посмотрел, что на Msi 970A-G43 может влезть 4 видеокарты и купил её. У неё 2 штуки PCI-E x16 (синего цвета) и 2 штуки PCI-E x1 (темного).

Многих волнует вопрос, потянет ли эта материнская плата 4 GPU или нет. Если вы посмотрите на фотографию, то увидите, что к ней подключено четыре райзера, то есть, она работает с четырьмя картами стабильно и без проблем.

Обошлась она мне в 4 000 рублей. Заметил, что можно высчитать норму для цены материнки для майнинга, это просто делите цену на количество возможных подключаемых карт и получаете стоимость одной GPU. У меня в среднем выходит 1 000 руб. на штуку, если считать таким методом.

Как запустить 4 видеокарты Msi 970a g43

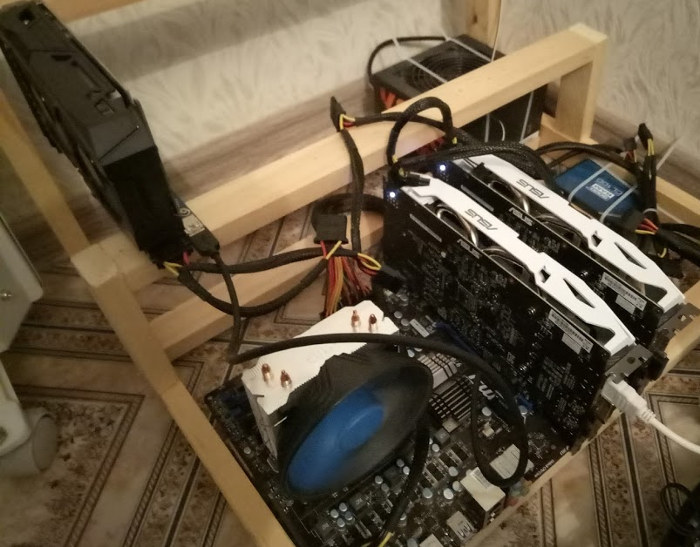

Она стояла и работала с тремя GPU около месяца. Я думал, что всё, теперь она у меня будет так работать вечно и материнка говно. Но постоянно просматривая одного Ютубера по имени Валера, я видел у него за спиной стопку коробок от этой материнки и я думал: «Ведь они у него работают, значит и у меня она должна заработать».

Так было раньше, когда думал, что она плохая(.

Однажды в выходной день я поставил ферму на стол и воткнул в неё райзера и начал пробовать запустить её на четырех.

• Я просто зашел в Биос.
• Вернул все настройки по default (по умолчанию).
• В главном окне, выбрал высокую производительность! Есть ещё: Эконом и средняя.
• После этого всё заработало без проблем.

К материнке можно подключить 16 USB, из которых 4 штуки с 3.0 На задней панель установлено 8 USB входа и стандартный набор аудиовыходы и PS/2. Wifi-адаптер я подключил к усб 3.0, говорят так он лучше работает связь Wifi-роутером.

Источник

MSI 970A-G43 без диска (со флешки) выводит UEFI Shell, где настройка?

krll-k

Свой человек

Догадка #1
Протокол безопасной загрузки Secure Boot, основанный на специальных сертифицированных ключах, имеющихся только у Windows 8 и выше, не даст установить операционную систему на ваш компьютер с какого-либо установочного носителя, кроме носителя с «восьмеркой» или «десяткой». Поэтому, чтобы начать установку другой системы на ваш стационарный компьютер или ноутбук, потребуется отключить Secure Boot в UEFI-BIOS.

Как отключить Secure Boot и UEFI на материнской плате MSI?
При загрузке PC нажмите клавишу DELETE и зайдите в UEFI-BIOS. Здесь заходим в раздел «SETTINGS», переходим в подраздел «Boot», и найдя параметр «Boot Mode Select», переключаем его в положение «Legacy+UEFI».

Чтобы изменения вступили в силу, нажимайте клавишу F10 и подтвердите сохранение изменений, выбрав «Yes». Перезагрузка. Теперь мы сможем загрузить на наш компьютер любую операционную систему.

Решение #1 (временное)(причина может в том что UEFI, может нет, факт в том что на флешке linux, и в порте usb 3.0 она не грузится автоматически, выходит алерт этот)
Без мыши и жесткого диска и когда флешка подключена в usb 3.0 разъем(в синий такой), выходит это дурацкое сообщение. Чтобы его обойти, можно воткнуть флешку в другой любой не синий разъем(не usb3.0), и сообщение пропадет. По крайней мере у меня пропало. Странная особенность этой мамки. Не нашел как программно отключить это сообщение, т.к. оно бесполезно, и грузит при условии что включена клавиатура(без нее не грузит).

Источник

970A-G43

• Только твердотельные кондерсаторы
• OC Genie II: Технология легкого оверклокинга
• Поддержка USB 3.0 и SATA 6Gb/s

• Live Update 5
• Cool’n’Quiet
• Твердотельные конденсаторы (Solid CAP)
• APS (Active Phase Switching)
• M-Flash
• USB 3.0
• 3TB+ Infinity
• SATA 6Гб/с
• Winki 3
• OC Genie II – Разгон и разблокиновка ядер CPU за 1 секунду
• Первый в мире программный графический пользовательский интерфейс UEFI
• AMD CrossFire

MSI Live Update 5 — мощное и полезное приложение для своевременного обновления версий BIOS и драйверов, экономящее ваше время и снижающее риски, связанные с процессом обновления. Конечные пользователи могут установить и запустить программу Live Update 5 с прилагаемого CD или загрузив ее с веб-сайта MSI.

Особенности
— Автоматическое обнаружение новых версий BIOS/драйверов/VGA/утилит.
— Поддержка Microsoft Windows 98SE/ME/2000/XP/Vista/7 32Bit.

Технология AMD Cool’n’Quiet™ снижает нагрев и шум, позволяя вам ощутить изумительную производительность, без всяких помех. Это сочетание усовершенствований, внесенных в процессоры AMD, которое позволяет улучшить энергосбережение, обеспечить лучшую многозадачность и энергетическую эффективность. Технология Cool’n’Quiet позволяет автоматически настраивать множитель частоты процессора, регулируя его скорость в четырех режимах.

Особенности:
— Независимая технология Dynamic Core.
— Управление питанием Dual Dynamic Power Management™.
— Технология AMD CoolCore™.
— Широкодиапазонная регулировка тактовой частоты от AMD.
— Контроль температуры во многих точках.

Конденсаторы – наиболее важный компонент в электрических цепях питания электроники. Качество конденсаторов может повлиять на стабильность всей системы. На данный момент существует 2 типа конденсаторов, электролитические конденсаторы и твердотельные конденсаторы. В сравнении с электролитическими конденсаторами твердотельные конденсаторы имеют увеличенный срок службы и обеспечивают большую стабильность при высоких температурах. Наиболее важно то, что твердотельные конденсаторы не содержат жидких веществ, следовательно, никаких утечек этих веществ быть не может, что отрицательно сказывалось на стабильности. Обладая данными преимуществами, твердотельные конденсаторы являются одной из важнейших составляющих стабильности вашей системы.

Технология активного переключения фаз, APS, представляет собой интеллектуальную систему, помогающую платам от MSI экономить энергию. Идея, лежащая в ее основе заключается в отключении электропитания сразу как в этом отпадает необходимость, а когда системе вновь требуется больше ресурсов, APS автоматически настроит необходимое энергоснабжение. APS автоматически, в любой момент времени определяет нагрузку процессора и, соответственно, экономит электроэнергию. Это стало возможным только благодаря самой передовой технологии контроля мощности. В отличие от других, программных решений, технология APS базируется на собственной разработке компании MSI. Специально разработанный интегральный чип работает автоматически и в зависимости от потребности в мощности регулирует подачу энергии.

По сравнению с обычными системными платами, которым нужны отдельные чипы для хранения BIOS, технология MSI M-Flash обладает двойным преимуществом, поскольку, во-первых, не нуждается в дополнительных компонентах, а во-вторых все данные вашей BIOS сохраняются на USB-приводе. Данные могут не только сохраняться и обновляться, они, также, видны как портативное устройство BIOS, с которого можно загрузить ваш PC.

Особенности
— Сохранение/Восстановление BIOS на/с любого USB флеш-драйва.
— Устраняет необходимость ремонта в случае аварийных сбоев в процессе обновления BIOS.
— Увеличивает срок службы BIOS устраняя лишние циклы перезаписи.

По сравнению со скоростью передачи данных 480Mbps по традиционному интерфейсу USB 2.0, новейший стандарт USB 3.0 5Гб/с обеспечивает в 10 большую скорость, позволяя передать фильм на Blu-ray менее, чем за одну минуту.

Особенности
— В 10 раз быстрее USB 2.0.
— Скорость передачи данных 5Гб/с.
— Впервые в мире порт USB 3.0 размещен на передней панели.
— Повышается скорость передачи между вашим PC и внешними накопителями.

Технология MSI 3TB+ Infinity не только снимает ограничения традиционных BIOS, но и повышает эффективность использования HDD. Кроме поддержки новейших жестких дисков емкостью 3TB, технология MSI 3TB+ Infinity позволяет, при установке 64-битной операционной системы, использовать 3TB жесткий диск в качестве загрузочного. По сравнению с конкурентами технология MSI 3TB+ Infinity — лидер индустрии, предоставляющий возможности развития и будущего применения.

Преимущества:
— Поддерживаются все новейшие 3TB жесткие диски, существующие на рынке.
— Сделайте 3 Тб жесткий диск в качестве загрузочного при установке 64-разрядной операционной системы.

SATA 6Гб/с обеспечивает удвоенную, по сравнению с традиционным интерфейсом SATA 3Гб/с скорость передачи данных и повышает скорость передачи данных между вашей системной платой и такими внешними накопителями, как HDD 7200RPM, 10000RPM и SSD. Он также соответствует тенденции к переходу на внутренние высокоскоростные накопители, направленной на преодоление существующего «узкого места» в производительности PC.

Особенности
— В 2 раза быстрее, чем SATA 3Гб/с.
— Скорость передачи данных до 6Гб/с.
— Позволяет полностью реализовать производительность новых накопителей HDD / SSD.

Winki 3 — бесплатная операционная система с ядром Linux. Благодаря сверхбыстрой загрузке и многоязыковому интерфейсу, встроенная система Winki 3 предоставляет легкую в использовании Интернет-среду, включающую в себя такие популярные функции, как Интернет-серфинг, электронную почту, службу мгновенных сообщений, просмотр изображений и многое другое. Это наиболее удобная возможность в кратчайшее время выйти на связь.

Особенности
— Дружественные пользователю совершенно бесплатные приложения.
— 25 секунд от включения питания до запуска приложений/
— Поддержка многоязыкового интерфейса.

OC Genie II — самая мощная и легкая в использовании технология оверклокинга используется в системных платах MSI™ AMD 9-ой серии. Технология MSI™ OC Genie II от MSI обладает полностью автоматическими функцииями оверклокинга и предоставляет повышенную на 248% производительность одним нажатием кнопки. Не имеет значения, начинающий ли вы пользователь или ветеран оверклокинга, активировав MSI OC Genie II, вы разблокируете скрытые ядра CPU, разгоните процессор и память, что бесплатно предоставит вам самую лучшую и стабильную производительность, доступную на системныых платах MSI AMD 9-ой серии.

Преимущества:
— Автоматический разгон и разблокировка скрытых ядер CPU за 1 секунду.
— Мгновенный прирост производительности системы до 248%.

MSI ClickBIOS II обеспечивает совместимый пользовательский интерфейс как под UEFI BIOS, так и под Windows, она предоставляет самый удобный способ управлять настройками системы и поддерживает работу с сенсорным экраном.

Преимущества:
— Графический интерфейс пользователя с поддержкой сенсорного экрана.
— Просто щелкните или прикоснитесь и выполняйте настройки.
— Полный контроль над системой, включая оверклокинг, безопасность и сбор сведений.

AMD CrossFireX™ — это высокопроизводительная платформа со множественными графическими процессорами. Высокопроизводительная технология AMD CrossFireX, ориентированая на игры, заставляет работать одновременно два или более дискретных графических процессоров, повышая производительность формирования графики. Технология AMD CrossFireX позволяет наращивать графические способности системы. Она предоставляет возможность масштабировать мощность графики в соответствии с имеющейся потребностью, поддерживая до четырех HD графических карт, что делает ее наиболее масштабируемой графической платформой. Игровая технология AMD CrossFireX навсегда устраняет традиционные ограничения графики, позволяя наслаждаться высочайшей производительностью и силой визуальных впечатлений.

Источник

Детальный обзор материнской платы MSI 970A-G43 под сокет AM3+

Материнская плата MSI 970A-G43 – это недорогое решение для тех, кто хочет собрать ПК для офисных целей с возможностью оверклокинга. Данная плата прекрасно подходит для этой цели. Она поддерживает современные высокоскоростные интерфейсы SATA 6 Гбит/сек и USB 3.0. А благодаря полноценной поддержке технологии AMD CrossFireX и современных процессоров AMD семейства FX, она может позволить оценить качество игровой графики и высокую производительность устройства.

Спецификации устройства

Согласно официальным данным производителя эта материнская плата имеет следующие технические характеристики:

Модель	970A-G43 (rev 1.0)
Официальный сайт продукта	MSI 970A-G43
Форм-фактор,	ATX
Чипсет	AMD 970 + AMD SB950
Процессорный разъем	AMD Socket AM3+
Поддерживаемые процессоры	AMD Phenom II, AMD Athlon II (Socket AM3)
	AMD FX (Socket AM3+)
Используемая память	2133(O.C.)/1866(O.C.)/1600/1333/1066/800 МГц
Поддержка памяти	4×1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти
Слоты расширения	1 x PCI Express 2.0 x16
	1 x PCI Express 2.0 x16 @x4
	2 x PCI Express 2.0 x1
	2 x PCI
Дисковая подсистема	Южный мост AMD SB950 поддерживает:
	6 x SATA 6 Гбит/с портов с поддержкой до 6 устройств SATA 6 Гбит/с
	Поддержка RAID 0, 1, 5, 10
LAN	1 x гигабитный сетевой контроллер Realtek RTL8111E (10/100/1000 Мбит/с)
Звуковая подсистема	Кодек Realtek ALC887
	2/4/5.1/7.1-канальный звук
Питание	24-контактный разъем питания ATX
	8-контактный ATX12V разъем питания
Вентиляторы	1 x разъема вентилятора CPU (4-пин)
	2 x разъема подключения системных вентиляторов (3-пин и 4-пин)
Охлаждение	Алюминиевый радиатор северного моста
	Алюминиевый радиатор южного моста
Внешние порты I/O	1 x LAN (RJ45)
	2 x USB 3.0
	6 x USB 2.0
	6 x Аудио портов
	2 x PS/2 (мышь и клавиатура)
Внутренние порты I/O	3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
	1 x USB 3.0, с поддержкой подключения двух USB 3.0
	6 x портов SATA 6 Гбит/с
	1 x TPM
	1 x COM
	1 x коннектор вывода звука на переднюю панель
	1 x блок коннекторов передней панели
	1 x джампер для сброса CMOS
BIOS	MSI ClickBIOS II
Физические размеры, мм	305 х 225
Стоимость	70$

Совместимость

На официальном сайте продукта указано, что данная материнская плата не поддерживает процессоры мощностью в 200 В и выше. Поэтому выбирая графический ускоритель, стоит проверить его наличие в списке совместимых устройств.

Если вы намерены собрать ПК самостоятельно, то данные из этих таблиц помогут не ошибиться с выбором той или иной комплектующей и избежать ситуаций с конфликтующими деталями или программным обеспечением.

Внешний вид и элементная база

Материнская плата MSI 970A-G43 поставляется в плотной коробке белого цвета, на лицевой стороне которой размещён логотип производителя и модель устройства. Акцент сделан на высокой производительности и стабильности устройства. В верхнем правом углу имеются пометки касательно поддержки ОС Windows 8 (а в более новых ревизиях и Windows 10), технологии AMD CrossFireX и функции автоматического разгона OC Genie II.

На обратной стороне коробки имеется таблица с подробными спецификациями, а также описанием функции разгона.

В комплекте с платой в коробке идут:

• Диск с драйверами;
• Инструкция пользователя;
• Гарантийный талон с описанием условий обслуживания;
• Интерфейсная заглушка;
• 2хSATA.

Внешность материнской платы следующая. Плата выполнена в формате ATX и имеет стандартные размеры 305х225 мм. На текстолите коричневого цвета грамотно расположены все элементы, благодаря чему установка системы охлаждения, видеокарты, планок ОЗУ и других комплектующих не должна вызвать у пользователей трудностей. Единственное что нужно отметить, это расположение колодки подключения USB 3.0 в правом углу платы.

На тыльной стороне текстолита нет ничего примечательно, кроме усилительной пластины процессорного разъёма и крепежей южного и северного моста.

Обзор платы начнем с нижнего левого угла. Именно здесь расположен набор следующих разъёмов:

• Колодка подключения аудио разъёмов фронтальной панели;
• Порт COM;
• Порт TPM;
• Три колодки для активации внутренних USB 2.0.

Ближе к правому нижнему углу можно заменить колодку активации разъёмов USB 3.0.

Порты SATA 6 Гбит/сек расположены также в правом нижнем углу. Их работа обеспечена силами южного моста AMD SB950.

Поскольку все 6 портов USB 3.0 расположены перпендикулярно текстолиту, то после установки видеокарты доступ к портам может быть ограничен.

Что же касается оперативной памяти, то для её реализации предусмотрено 4 DIMM-слоты DDR3. Каждый слот имеет защёлки с обеих сторон. Слоты обозначены 2 цветами: чёрным и синим. Эти цвета указывают, что модули ОЗУ могут работать в двухканальном режиме, а поэтому планки нужно устанавливать либо в слоты черного цвета, либо синего. Максимальный объём ОЗУ – 32 Гб. Рабочие частоты стартуют с 1066 МГц и в режиме разгона могут увеличиваться до 1866 и 2133 МГц.

Система охлаждения данной платы реализована двумя алюминиевыми радиаторами. Первый расположен на северном, а второй на южном мостах. Заявленные температуры данных мостов во время работы системы не превышают 45 и 67 градусов, что является приемлемым для данной платы.

Сокет AM3+ рассчитан для процессоров AMD линейки Phenom II и Athlon II. Питания процессора осуществляется по 5-фазной схеме. Для питания самой платы предназначены 24-х и 8-контактный разъёмы.

Возможности расширения стандартные. Плата имеет достаточное количество слотов расширения:

• 1хPCI_E2;
• 1хPCI_E4;
• 2xPCI Express 2.0×16;
• 2хPCI Express 2.0 x1;
• 2хPCI.

Производителем также заявлена поддержка технологии AMD CrossFireX, которая может быть задействована при подключении 2-х видеокарт.

Возможности Multi I/O реализованы благодаря микросхеме Fintek F71889ED, которая управляет портами COM и PS/2, работой вентиляторов системы охлаждения.

За работу USB 3.0 отвечают контроллеры RENESAS UPD720202. Их всего 2.

Для реализации сети использован LAN-контроллер Realtek RTL8111E.

Звуковая подсистема основана на кодеке Realtek ALC887.

Интерфейсная панель выведены следующие порты:

Также стоит отметить, что материнская плата MSI 970A-G43 выполнена из качественных комплектующих. Использованы твердотельные конденсаторы, срок службы которых намного выше, чем у электролитических.

Прошивка платы

В материнской плате MSI 970A-G43 использована современная прошивка ClickBIOS II, которая основана на интерфейсе UEFI.

Меню программы интуитивно понятное. Иметься 6 разделов:

• Настройки;
• Оверклокинг;
• ECO или мониторинг;
• Настройки сети;
• Утилиты;
• Настройки.

Настройки, которые пригодятся в случае разгона системы следующие:

Параметр	Название меню	Диапазон	Шаг
Процессорный множитель	Adjust CPU Ratio	4 – 32,5	0,5
Множитель частоты системной шины	Adjust CPU – NB Ratio	4 – 20	1
Максимальный	Adjust FSB Frequency	190 – 690	1
Турбо множитель процессора
Частота оперативной памяти	DRAM Frequency	800, 1066, 1600, 1866, 2133
Напряжение на ядре процессора	CPU Voltage	1,051500 – 1,513500	0,022
Напряжение на системной шине	CPU – NB Voltage	0,903834 – 1,885500	0,022666
Напряжение на модулях оперативной памяти	DRAM Voltage	1,108 – 2,471	0,007
Напряжение на северном мосту	NB Voltage	0,812 – 1,812	0,006
Напряжение на южном мосту	SB Voltage	0,812 – 1,812	0,006
Тайминги оперативной памяти	Command Rate, tCL, tRCD, tRP, tRAS, tRTP, tRC, tWR, tRRD, tWTR, tCWL, tFAW, tREF, tRFCo, tRFC1

Фирменные технологии и утилиты

• Технология APS (Active Phase Switching) представляет собою интеллектуальную систему, которая контролирует расход электроэнергии. Встроенный чип определяет количество активных фаз VRM процессора и ОЗУ и, в случае необходимости, переключает их.

• Технология AMD CrossFireX предназначена для геймеров и заставляет стабильно работать два дискретных графических процессора, повышая производительность ПК в игре. Однако стоит отметить, что данная плата больше подходит для сборки инженерных систем, но не игровых, так как сильные и современные видеокарты на данную плату не установишь, а режим CrossFireX х16+х4 препятствует созданию сильной связки.

• Технология MSI 3TB+ Infinity, кроме поддержки новейших жестких дисков ёмкостью 3TB, позволяет при установке 64-битной операционной системы использовать эти же 3TB винчестеры в качестве загрузочных.

• Утилита MSI Live Update 5 предназначена для своевременного обновления BIOS и ПО, экономя время пользователя. Утилита сама анализирует состояние прошивки и драйверов, а затем ищет и обновляет устаревшие компоненты.

• Уникальная технология MSI M-Flash обладает двойным преимуществом: не нуждается в дополнительных компонентах, все данные BIOS сохраняются на USB-приводе. Данные могут не только сохраняться и обновляться, они, также, отображаются как портативное устройство BIOS.

• Бесплатная ОС Winki 3 с ядром Linux предоставляет легкую в использовании интернет-среду, включающую такие необходимые опции, как браузер, электронную почту, службу быстрых сообщений, просмотр изображений.

• Технология AMD Cool’n’Quiet предназначена для минимизации нагрева и шума и позволяет автоматически настраивать множитель частоты процессора, регулируя его скорость в четырех режимах.
• Инструмент OC Genie II от MSI предназначен для оверклокинга и предоставляет повышенную на 248% производительность одним нажатием кнопки. При этом не имеет значение опыт пользователя, активировав OC Genie II можно разблокировать скрытые ядра CPU, разгонять память абсолютно безопасно.

Плюсы и минусы

Плюсы:

• Хорошая элементная база;
• Надёжный узел питания;
• Поддержка современных портов USB0 и SATA 6.0 Гбит/сек;
• Отсутствие ограничений при использовании слотов расширения;
• Поддержка устаревшего COM;
• Поддержка полезных фирменных утилит;
• Приемлемая цена.

Минусы:

• Не поддерживает IDE, FDDи LPT;
• Использование технологии AMD CrossFireX в режиме х16+х4.

Выводы

Материнская плата MSI 970A-G43 предназначена для пользователей, которые хотят собрать мощный офисный ПК, на котором время от времени можно запустить современную игру на средних настройках. Плата имеет качественную внутреннюю начинку, которая способна обеспечить хороший разгонный потенциал. Однако для установки нескольких мощных видеокарт данная модель не подойдет. Потянет такая плата только один графический ускоритель. Также стоит отметить, что во время сборки ПК стоит обновить БИОС, так как процессор не будет распознаваться.
