Тема не оригинальна и не нова, но и я решил поделиться поделиться с форумчанами ее возникновением и изготовлением. Вначале лирика.
Не всегда есть возможность поработать на яме в гараже. Обстоятельства там разные могут быть:
— то крышка ямы накрыта чем габаритным и ненужным,
— то матушка лень — открывать ее не позволяет,
— то просто, захочется поработать на свежем воздухе, на виду у всех, чтобы выслушать тысячи вопросов от: чего ты делаешь. до: ты делаешь неправильно…
— то еще что-то…
Материалы были предварительно «приобретены» задаром, почти одномоментно. Как-то проезжая по городу мимо очередного строящегося «супер-гипер-мини-маркета» случайно обратил внимание на валяющиеся на тротуаре, обрезки пиломатериалов. После короткого, но душевного разговора со строителями из солнечного Азербайджана о трудностях жизни гастарбайторов в России, выяснилось что они им не только не нужны, но даже и «мешают». Чем я благополучно воспользовался и «убрал» их с дорожки в багажник моего авто.
Далее, чисто «случайно», проезжая мимо железнодорожных путей, приметил работников дистанции пути, которые ремонтировали пути и меняли шпалы. Остановился и подошел к ним. Поговорив о трудностях ремонта на палящем солнце, о погоде и политике, о зарплатах, не забыв сравнить их с доходами Жел-Дор-министра Якунина. Люди оказались душевные и легко поделились 4-мя резиновыми прокладками, которые они прокладывали под железнодорожные шпалы.

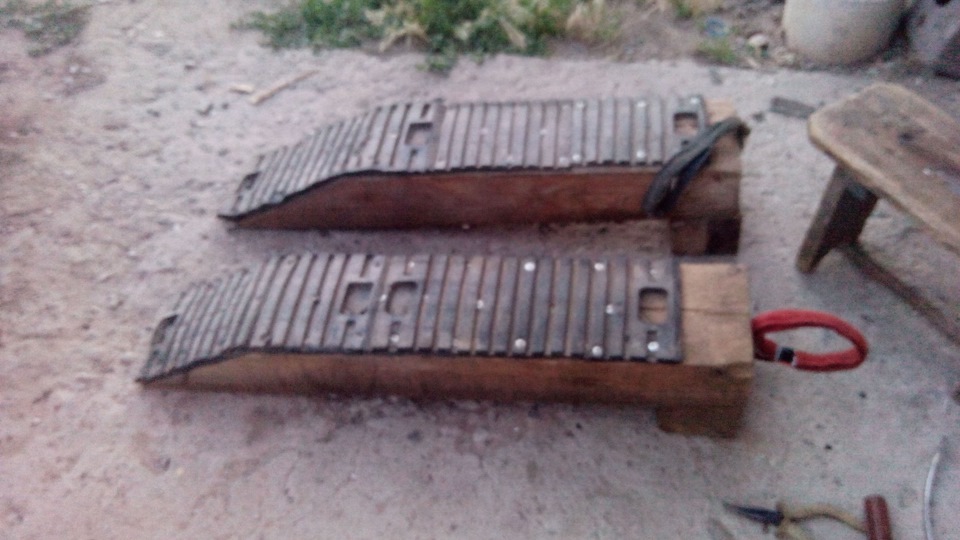

Ну а теперь проза. Едем в гараж и собираем простую конструкцию. Ну для этого потребовалось наличие молотка, дюжины 150мм гвоздей, 3-х десятков саморезов, для крепления этих резиновых протекторов и 15-20 минут времени.

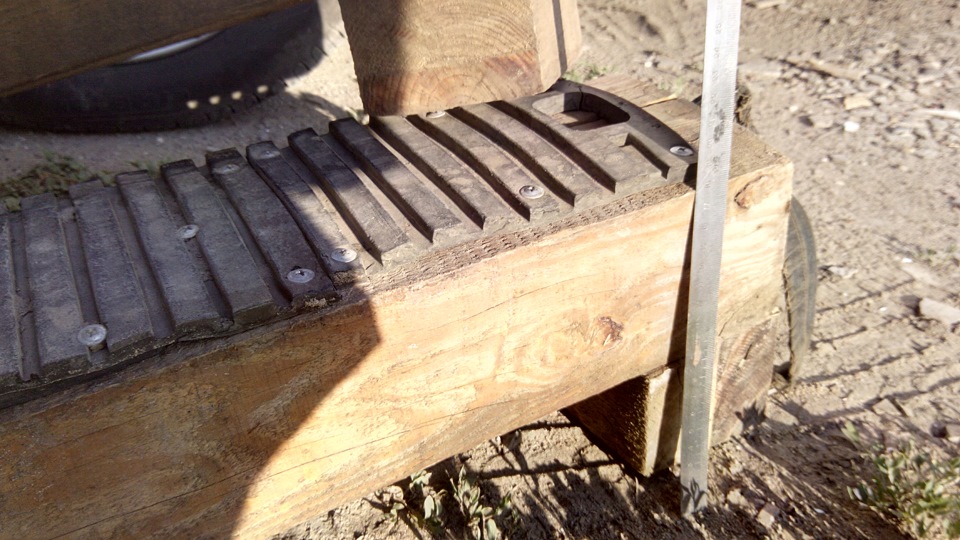

Эти резинки существенно облегчают заезд на рампу, обеспечивая повышенное сцепления покрышек с рифленой резиновой поверхностью. На чистом дереве, в момент заезда, почти всегда ощущалась пробуксовка колес, даже на зимних, шипованных колесах.

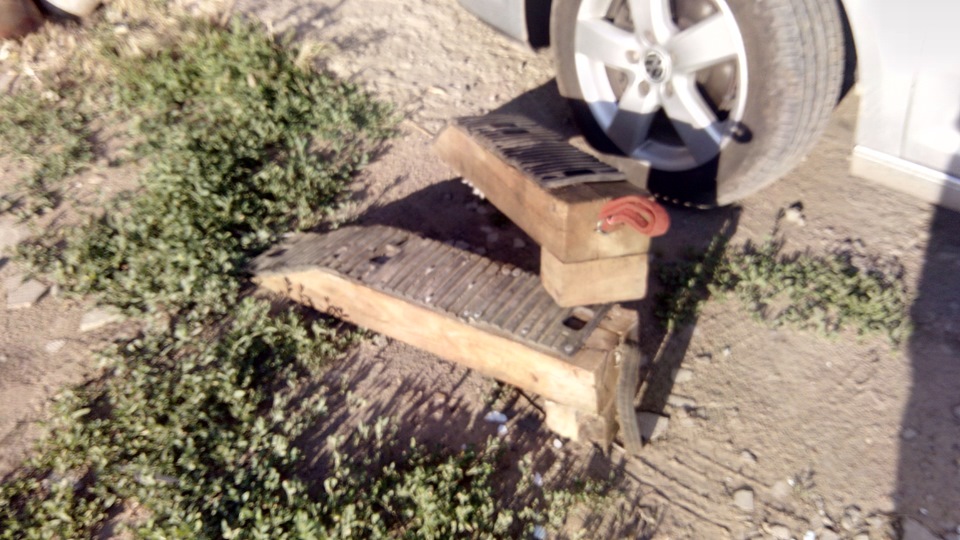

Ввиду существенного веса данной конструкции еще приспособил к торцам подставок матерчатые шлейки, обеспечивающие более легкую транспортировку в места хранения.

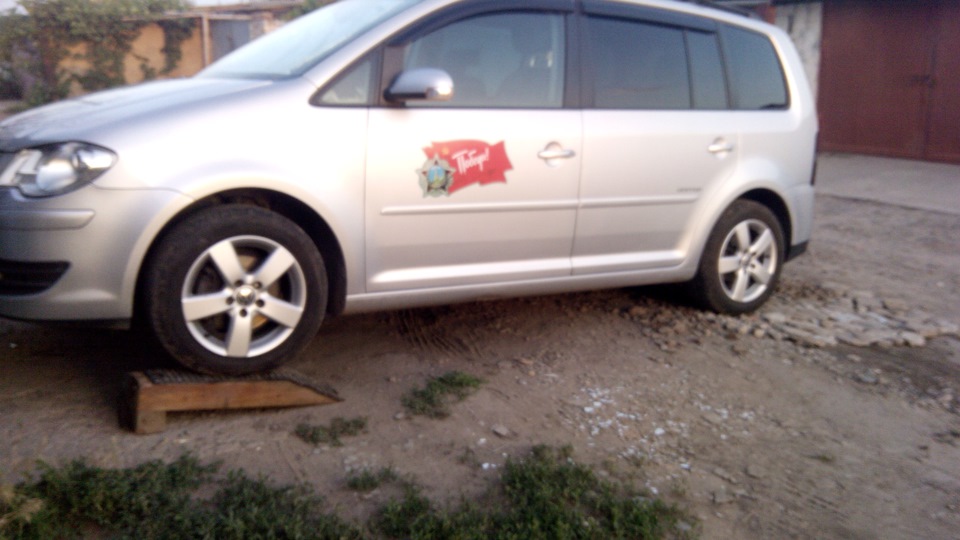

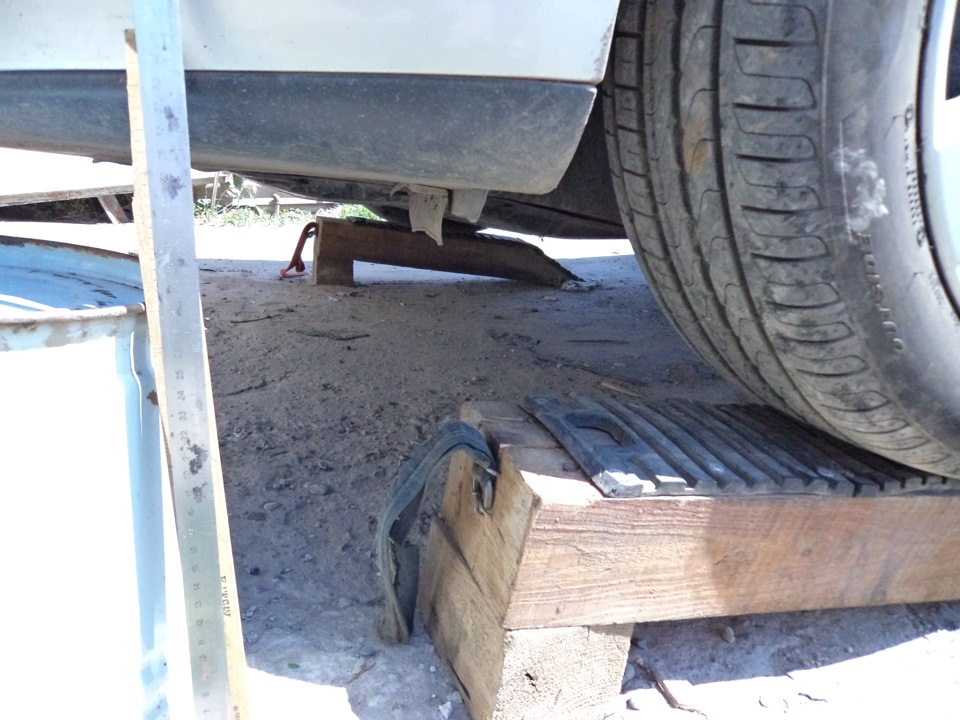

Эта рампа «увеличивает» клиренс авто при ТО сразу почти до 40 см!

что позволяет легко заглянуть под моторный отсек автомобиля, с целью осмотра состояния передней подвески, наличия подтеков технических жидкостей или даже снять пластиковую защиту двигателя и произвести замену масла двигателя, если нет смотровой ямы в гараже или летом на даче.

А если просто возникла необходимость «повозиться» на воздухе с передней частью авто (например, замены ламп противотуманных фар, ДХО, для снятия декоративной решетки радиатора, осмотра и чистки радиатора, и т.д.) не заставляя перегибаться в три-погибели так, что голова оказывалась ниже «пятой точки» или становиться на колени.

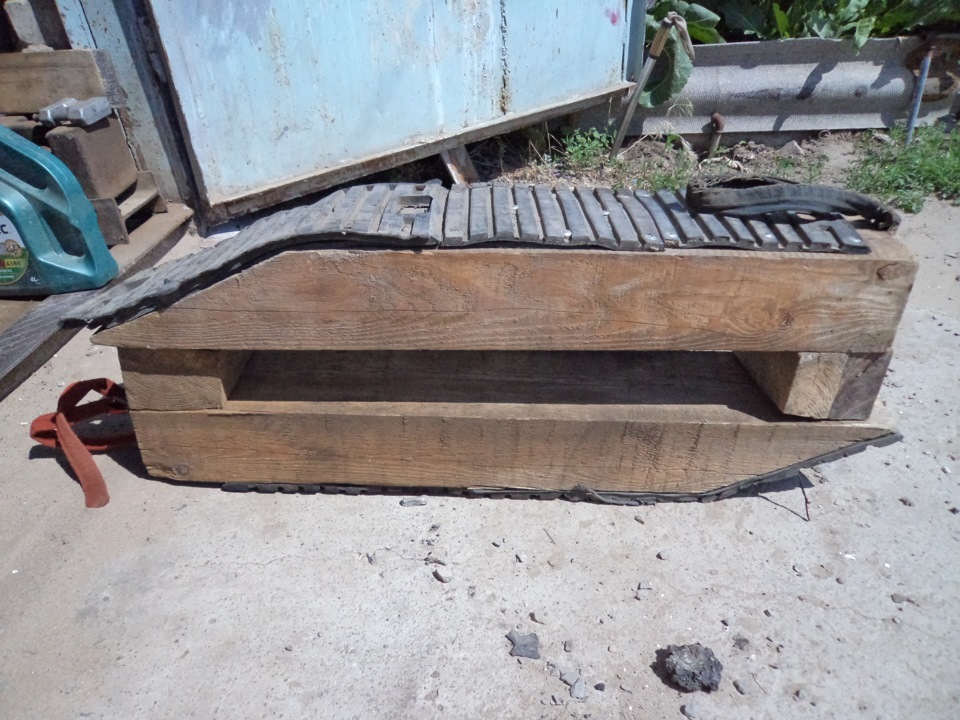

При хранении подставок вот таким образом, в гараже они не будут занимать много места.

Читайте также:  Расчеты по инвестиции теория

Данная конструкция универсальна и подходит почти для всех автомобилей, находящихся в «гражданской» эксплуатации.

Источник

Сборка мини-эстакады своими руками: деревянной и металлической

Добавил(а): Максим Овсянников 24 мая

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

    Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.

Подходит для обслуживания легковых автомашин и легких грузовиков

Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

  • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
  • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
  • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.
Читайте также:  Аппарат биткоина как выглядит

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Читайте также:  Как проверить сколько майнит моя видеокарта

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.
  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

    Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.

Все части соединяются под прямым углом

Углы и боковые стены должны быть равными

После сборки можно дополнительно пройти сваркой по основным узлам

В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

По этим мостикам машина будет заезжать на эстакаду

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

  1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
  2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
  3. Сбоку к колодам прибиваются страховочные планки.
  4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады.

Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Источник
