Материнская плата Asus Maximus VIII Ranger: недорогая модель игровой серии на чипсете Intel Z170

Материнская плата Asus Maximus VIII Ranger, конечно, давно не является новой, но она по сей день актуальна и еще долго будет оставаться таковой. Эта плата относится в элитной игровой (ROG) серии на базе чипсета Intel Z170, которая получила название Maximus VIII. В этой серии модель Ranger — самое недорогое решение с минимальной комплектацией, но обладающее всем необходимым для того, чтобы собрать на его основе производительный игровой ПК.

Кроме Ranger, к серии Asus Maximus VIII относятся такие модели, как Formula, Extreme, Gene, Hero, Impact, а также несколько вариаций на базе этих моделей. Все платы данной серии поддерживают только процессоры Intel Core 6-го поколения (Skylake-S).

Комплектация и упаковка

Плата Asus Maximus VIII Ranger поставляется в небольшой коробке бордового цвета, на которой красноречиво расписаны все достоинства платы. Комплект поставки очень скромный. Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками), мостик SLI на две видеокарты, заглушка задней панели платы, традиционный Q-коннектор, а также пластиковая монтажная рамка, предназначенная для облегчения установки процессора в разъем (такими рамками комплектуются многие платы Asus).

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus VIII Ranger приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Розничные предложения	L-12793078-5

Форм-фактор

Плата Asus Maximus VIII Ranger выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа в корпус предусмотрено девять стандартных отверстий.

Чипсет и процессорный разъем

Плата Asus Maximus VIII Ranger основана на чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)

Память

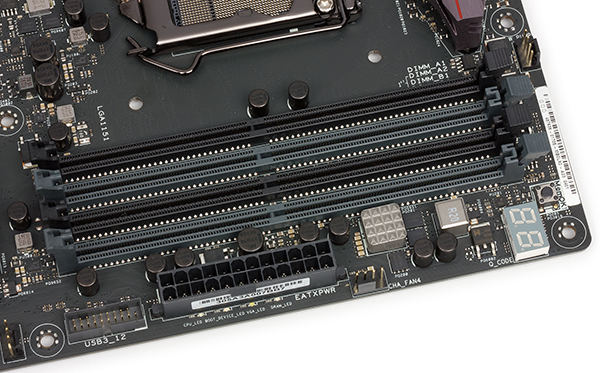

Для установки модулей памяти на плате Asus Maximus VIII Ranger предусмотрено четыре DIMM-слота (двухканальный режим работы). В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС). Поддерживается память с XMP-профилями, а максимальный объем памяти может составлять 64 ГБ (при использовании модулей по 16 ГБ)

Слоты расширения и разъем M.2

Для установки видеокарт и плат расширения на материнской плате Asus Maximus VIII Ranger предусмотрено три слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16), три слота PCI Express 3.0 x1 и разъем M.2

Из трех слотов с форм-фактором PCI Express 3.0 x16 первые два (если считать от процессорного разъема) реализованы на базе 16 процессорных линий PCIe 3.0 (эти два слота , отличаются по цвету — они серые), а третий слот реализован на базе 4 чипсетных линий PCIe 3.0, то есть, это слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Работа последнего слота PCI Express 3.0 x4 никак не связана с работой первых двух слотов. А первые два слота с форм-фактором PCI Express 3.0 x16 (на базе процессорных линий) работают следующим образом.

Первый (если считать от процессорного разъема) слот c форм-фактором PCI Express 3.0 x16 переключаемый и может работать на скорости x16 или на скорости x8. Второй слот c форм-фактором PCI Express 3.0 x16 всегда работает только на скорости x8 (фактически, это слот PCI Express 3.0 x8). Соответственно, для этих двух слотов реализованы следующие два режима работы: x16/- или x8/x8. То есть, если используется только первый слот, то он будет работать в режиме x16. Если используется первый и второй слоты, то они будут работать на скорости x8. Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0.

При установке двух дискретных видеокарт на базе GPU Nvidia поддерживается технология Nvidia SLI, а при установке видеокарт на базе GPU AMD поддерживается технология CrossFireХ для двух (x8/x8) и трех (x8/x4/x4) видеокарт. В случае трех видеокарт AMD используется также чипсетный слот PCI Express 3.0 x4.

Три слота PCI Express 3.0 x1 реализованы через чипсет Intel Z170

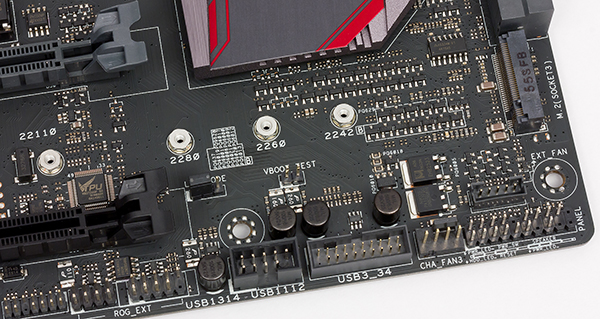

Кроме того, на плате имеется разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Этот разъем поддерживает накопители PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных порта PCIe 3.0 и один порт SATA 6 Гбит/с.

Видеоразъемы

Поскольку процессоры Skylake имеют интегрированное графическое ядро, а чипсет Intel Z170 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (4096×2304@60 Гц) и видеовыход HDMI 1.4b (4096×2160@24 Гц).

SATA-порты, разъемы SATA Express

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с и два разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет SATA-контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5 и 10. Причем, четыре их этих шести портов входят в состав двух разъемов SATA Express. Напомним также, что для реализации каждого разъема SATA Express, кроме двух чипсетных портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PCIe 3.0.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, два порта USB 3.1 и восемь портов USB 2.0

Порты USB 3.0 и USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Причем, два порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрены соответствующие разъемы (два разъема для портов USB 3.0 и два разъема для портов USB 2.0).

Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM 1142. Оба порта USB 3.1 выведены на заднюю панель платы. Причем, один порт имеет разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате Asus Maximus VIII Ranger имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.

Как это работает

Традиционно напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с).

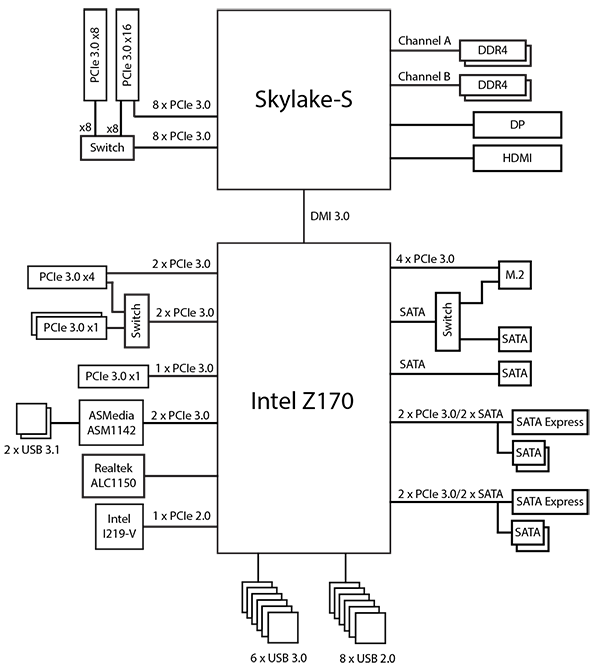

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате Asus Maximus VIII Ranger. Собственно, тут все достаточно просто.

Действительно, давайте посчитаем количество контроллеров, разъемов и слотов, которые подключаются к чипсетным портам PCIe. Слот PCI Express 3.0 x4 и три слота PCI Express 3.0 x1 требуют в совокупности семь портов PCIe. Контроллеры Intel i219-V и ASMedia ASM 1142 — это еще 3 порта PCIe. Кроме того, учтем разъем M.2 и два разъема SATA Express под которые требуется еще 8 портов PCIe. То есть, в совокупности требуется 18 чипсетных портов PCIe, то есть, даже меньше того, что может обеспечить чипсет. Тем не менее, несмотря на тот факт, что чипсетных портов PCIe на все хватает, слот PCI Express 3.0 x4 разделяет два чипсетных порта с двумя слотами PCI Express 3.0 x1. По умолчанию слот PCI Express 3.0 x4 работает в режиме x2 и в этом случае доступны все слоты PCI Express 3.0 x1, но если слот PCI Express 3.0 x4 работатет в режиме x4, то два слота PCI Express 3.0 x1 будут недоступны. С учетом указанного разделения требуется всего 16 чипсетных портов PCIe. Конечно, не очень понятно, зачем потребовалось разделять слот PCI Express 3.0 x4 с двумя слотами PCI Express 3.0 x1. Видимо, это просто наследие от какой-то другой платы (как мы предполагаем, платы Asus Maximus VIII Hero), которая была взята за основу для платы Asus Maximus VIII Ranger.

Осталось разобраться лишь с общим количеством высокоскоростных портов ввода/вывода, которых должно быть не более 26. В данном случае нужно учесть, что на каждый разъем SATA Express требуется лишь два высокоскоростных порта, которые могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0. Кроме того, разъем M.2 разделяет чипсетный порт SATA с первым разъемом SATA на плате, то есть, если разъем M.2 работает в режиме SATA, то первый порт SATA 6 Гбит/с на плате будет недоступен. Если учесть еще 6 портов USB 3.0, реализованных через чипсет, то в результате получим всего 24 высокоскоростных портов ввода/вывода. Блок-схема платы Asus Maximus VIII Ranger приведена на рисунке.

Дополнительные особенности

Как и у всех плат серии Maximus VIII, у Asus Maximus VIII Ranger довольно много дополнительных особенностей.

Начнем с того, что на плате есть кнопки включения, перезагрузки, сброса настроек BIOS (Clear CMOS), а также индикатор POST-кодов. Есть и традиционная для плат Asus кнопка Mem OK!

На задней панели платы расположена кнопка USB BIOS Flashback, позволяющая легко обновлять BIOS платы с использованием USB-флэшки. Для этого нужно лишь скопировать BIOS на флэшку и, вставив ее в специальный порт USB 2.0, нажать и удерживать в течение 3 секунд кнопку USB BIOS Flashback.

Следующая особенность — это наличие перемычки LN2, что актуально при экстремальном разгоне.

Еще одна особенность платы — это наличие разъема FAN Extension, который предназначен для подключения платы Asus Fan Extension (входит в комплектацию). Эта плата позволяет подключить четыре дополнительных вентилятора и три термодатчика.

Имеется на плате и двухконтактный разъем для подключения одного термодатчика.

Присутствует на плате и еще один специфический разъем ROG Extension, который предназначен для подключения различных аксессуаров серии ROG. Но в комплектацию платы эти аксессуары не включены.

Еще одна особенность платы — это наличие панели светодиодных индикаторов Q LED, которые позволяют производить первичную диагностику системы в ходе ее загрузки. Эти индикаторы расположены перед 24-контактным разъемом питания.

Система питания

Как и большинство плат, модель Asus Maximus VIII Ranger имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора на плате Asus Maximus VIII Ranger является 10-канальным и основан на PWM-контроллере с маркировкой Digi+ VRM ASP1400. В самих каналах питания используются NexFET-чипы TI CSD87350Q5D (по одному чипу на канал).

Система охлаждения

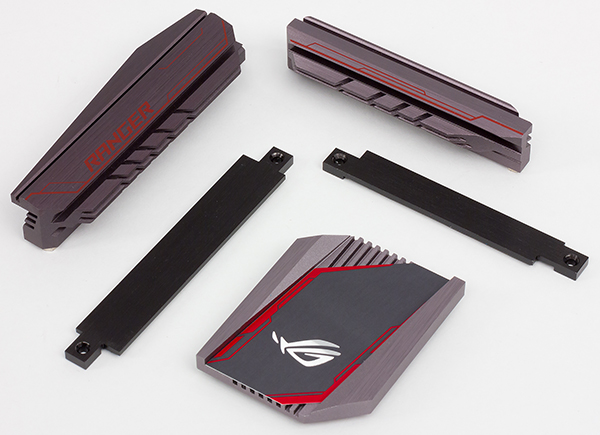

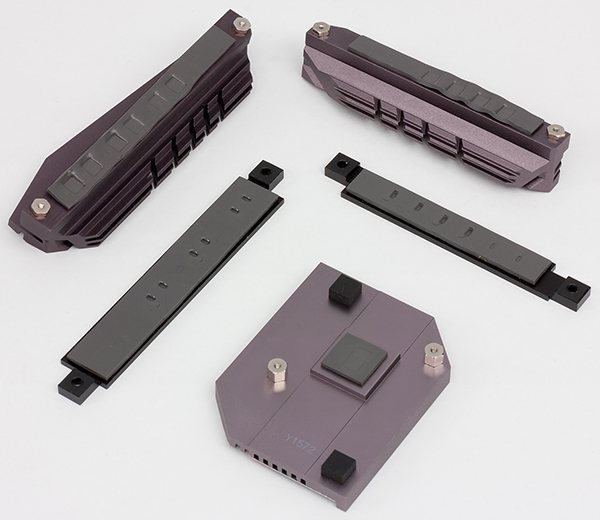

Для охлаждения различных тепловыделяющих компонентов на плате Asus Maximus VIII Ranger предусмотрено в совокупности три радиатора. Один отдельный радиатор установлен на чипсете, а еще два радиатора установлены по двум сторонам процессорного разъема и отводят тепло от элементов регулятора напряжения питания процессора.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора). Кроме того, есть и отдельный четырехконтактный разъем для подключения помпы водяного охлаждения а также двухконтактный разъем для подключения термодатчика (в комплект не входит)

Как уже отмечалось, на плате имеется и специальный разъем Fan Extension для платы Asus Fan Extension (в комплект не входит), которая позволяет подключить четыре дополнительных вентилятора и три термодатчика. Традиционно, скорость любого вентилятора, включая и вентиляторы, подключенные к плате Asus Fan Extension, можно настраивать либо через UEFI BIOS, либо через утилиту Asus Fan Xpert 3.

Аудиоподсистема

Аудиоподсистема платы Asus Maximus VIII имеет маркетинговое название ROG SupremeFX 2015. Она включает в себя популярный 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. Однако интерес представляет не столько аудиокодек, сколько другие элементы аудиотракта: ЦАП ESS ES9023P, выделенный тактовый генератор, специализированный усилитель для наушников Texas Instruments RC4580, конденсаторы Nichicon и пр. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

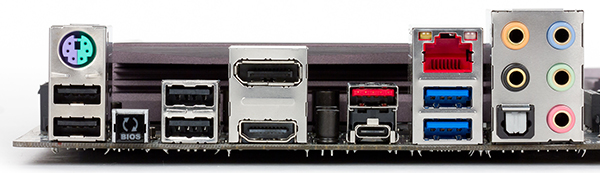

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали утилиту Right Mark Audio Analyzer 6.3.0 и внешнюю звуковую карту Creative E-MU 0204 USB. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт на плате Asus Maximus VIII Ranger получил оценку «Очень хорошо».

Источник

Обзор и тестирование материнской платы ASUS Maximus VIII Ranger для платформы Intel LGA1151

Системные платы ASUS продуктовой линейки Republic of Gamers пользуются заслуженной популярностью среди оверклокеров и любителей компьютерных игр. Кроме того, модели семейства ROG нередко выбирают продвинутые пользователи, которые ценят высокое качество и богатые возможности расширения, а также целый ряд фирменных технологий, существенно повышающих функциональность устройств. Не удивительно, что с выходом новейших процессоров Intel Skylake вендор расширил продуктовую линейку Republic of Gamers «материнками» с разъемом LGA1151 и сегодня нам выпала честь познакомиться с одной из представительниц серии ROG — системной платой ASUS Maximus VIII Ranger.

Новинка является младшей моделью семейства Republic of Gamers, тем не менее, она обладает большинством особенностей, характерных для геймерских материнских плат ASUS. Чуть позже мы с вами познакомимся с аппаратным и программным обеспечением Maximus VIII Ranger, а также результатами исследования ее разгонного потенциала и уровня быстродействия, а пока предлагаю ознакомиться с техническими характеристиками устройства:

Модель	ASUS Maximus VIII Ranger
Официальная страница продукта	asus.com
Чипсет	Intel Z170
Процессорный разъем	Socket LGA1151
Процессоры	Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Пам’ять	4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400* (OC), максимум 64 ГБ
Слоты PCI-E	2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16@x4 3 x PCI Express 3.0 x1
Слоты PCI	–
Встроенное видеоядро (в процессор)	Intel HD Graphics
Видеоразъемы	DisplayPort, HDMI
Количество подключаемых вентиляторов	7x 4pin
Порты PS/2	1 (комбинрованный)
Порты USB	6 x 3.0 (2 разъема на задней панели, Intel Z170) 2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142) 8 x 2.0 (4 разъема на задней панели, Intel Z170)
ATA-133	–
Serial ATA	6 каналов SATA 6 Гбит/с (Intel Z170)
SATA Express	2 канала SATA Express 10 Гбит/с (Intel Z170)
eSATA	–
RAID	0, 1, 5, 10 (Intel Z170)
Встроенный звук	SupremeFX 2015 (7.1, HDA)
S/PDIF	1 (Оптический)
Встроенная сеть	Intel I219V (Gigabit Ethernet)
Thunderbolt	–
FireWire	–
COM	–
LPT	–
BIOS/UEFI	AMI UEFI
Форм-фактор	ATX
Размеры, мм	305 x 244
Дополнительные возможности	Keybot II, USB Flashback, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4
Средняя розничная стоимость на момент написания обзора	$245

Комплект поставки

Благодаря узнаваемому дизайну упаковки продукты ASUS игровой серии на прилавках магазинов невозможно спутать c изделиями конкурентов. На лицевой поверхности, оформленной в темно-красных тонах, нанесено лишь наименование модели, а большинство полезной информации находится с обратной стороны коробки.

На тыльной поверхности упаковки нашлось место для краткой спецификации материнской платы и схематического изображения разъемов задней панели, а также сведений о ключевых особенностях Maximus VIII Ranger, таких как наличие продвинутой звуковой подсистемы SupremeFX 2015, поддержка высокоскоростного интерфейса USB 3.1 и фирменной технологии Keybot II, предназначенной для расширения функциональности клавиатуры.

Дизайн

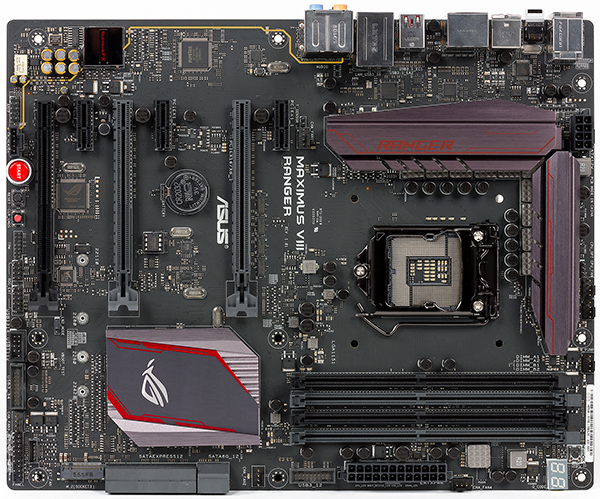

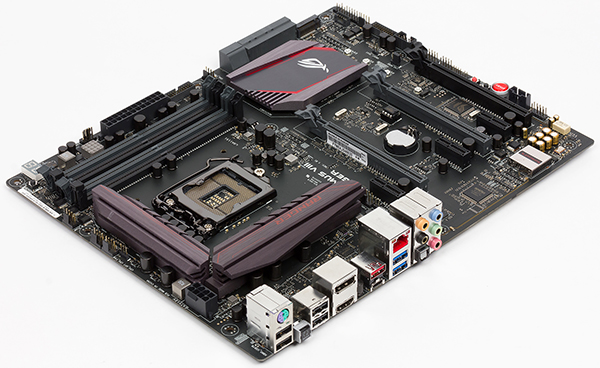

Системная плата по размерам в точности соответствуют стандарту АТХ, а все ее основные компоненты находятся на привычных местах. В палитре ASUS Maximus VIII Ranger на смену ярко-красным разъемам, которые были фирменной чертой «материнок» серии ROG предыдущих поколений, пришли слоты темно-серого и черного цветов. Новинка базируется на чипсете Intel Z170 и предназначена для эксплуатации процессоров Skylake в конструктивном исполнении LGA1151. Для установки модулей ОЗУ стандарта DDR4 служат четыре разъема DIMM. Максимальный объем оперативной памяти может достигать 64 ГБ, а в режиме разгона поддерживаются частоты до 3400 МГц включительно.

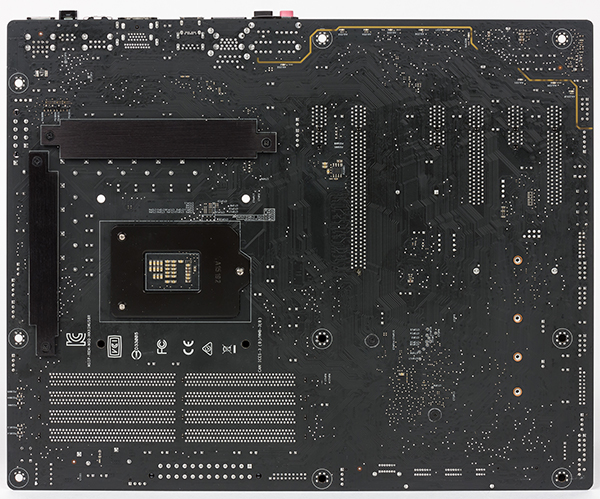

Компоненты с обратной стороны печатной платы практически отсутствуют за исключением области позади процессорного разъема, где находится пара металлических пластин, которые являются частью системы охлаждения узла электропитания. Впрочем, они не должны помешать установке кулеров с крупными усилительными пластинами.

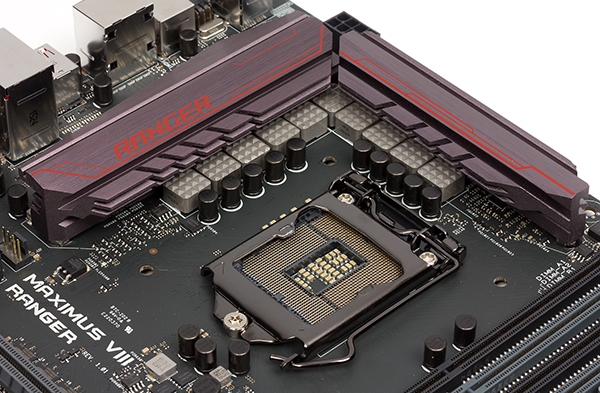

Избыточное тепло от силовых элементов процессорного VRM отводится парой крупных радиаторов, причем, конструкция обходится без использования термосифонных трубок.

На подошвах охладителей находятся прокладки из эластичного термоинтерфейса, винтовое крепление обеспечивает надежную фиксацию радиаторов, а металлические пластины с обратной стороны РСВ не столько участвуют охлаждении преобразователя напряжения, но помогают предотвратить деформацию текстолита.

Тепло от микросхемы системной логики отводится плоским радиатором средних размеров, впрочем, благодаря минимальному тепловыделению микросхемы PCH эффективности такой системы охлаждения хватает независимо от режима работы.

Силовая подсистема ASUS Maximus VIII Ranger получает электропитание от восьмиконтактного разъема. Процессорный VRM насчитывает десять фаз, из которых восемь каналов формируют напряжение для вычислительных ядер и кэша L3, а две оставшихся отвечают за питание встроенного в процессор северного моста. В качестве силовых элементов используются десять интегральных сборок TI CSD87350, за управление VRM отвечает цифровой ШИМ-контроллер DIGI+ EPU ASP1400B.

Все компоненты узла электропитания уместились на лицевой стороне PCB, а с обратной стороны печатной платы находится несколько керамических емкостей и сопротивлений в исполнении SMD.

Материнская плата оснащена семью разъемами для подключения вентиляторов с поддержкой ШИМ-управления скоростью вращения, а также парой контактов, к которым подсоединяется внешний температурный датчик. Еще три «карлсона» и столько же термсенсоров можно подключить к дополнительной плате Fan Extension Card, для работы с которой у Maximus VIII Ranger имеется специальный порт EXT_FAN, правда, саму плату придется приобретать отдельно. Любители разгона в условиях отрытого стенда оценят наличие у новинки кнопок включения, перегрузки и сброса настроек UEFI, рядом с которыми находится разъем ROG_EXT, предназначенный для подключения внешнего модуля управления и мониторинга OC Panel, знакомого по обзорам старших «материнок» ASUS семейства Republic of Gamers.

В правом нижнем углу находится индикатор кодов POST и кнопка Mem_OK!, запускающая одноименную функцию, что позволяет загрузить меню настройки даже в случае установки неработоспособных параметров ОЗУ.

Для установки графических ускорителей материнская плата предлагает пару слотов PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», позволяющие строить на базе Maximus VIII Ranger системы AMD CrossFireX и NVIDIA SLI. Третий разъем PCI Express 3.0 x16 подключен к чипсету, он всегда работает в режиме x16@x4, что, впрочем, не мешает использовать его для установки третьей видеокарты AMD в связке CrossFireX. Для установки плат расширения служат три порта PCI-E 3.0 x1, причем, два из них гарантированно будут доступны даже в случае использования графических ускорителей с массивными системами охлаждения.

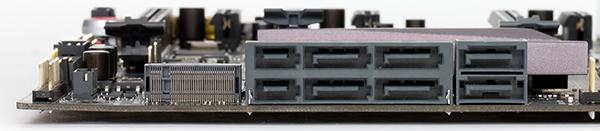

Дисковая подсистема новинки, базирующаяся на возможностях системной логики Intel Z170, состоит из двух портов SATA 6 Гбит/с и двух разъемов SATA Express 10 Гбит/с, каждый из которых совмещен с парой интерфейсов SATA 6 Гбит/с. Запоминающие устройства можно объединять в массивы RAID 0, 1, 5 и 10, а также активировать технологию интеллектуального кэширования Intel Smart Response.

Для установки твердотельных накопителей формата NGFF предназначен порт M.2 «Тип M», к которому подведены четыре линии PCI-E 3.0. Поддерживаются устройства с как с интерфейсом PCI Express, так и SATA.

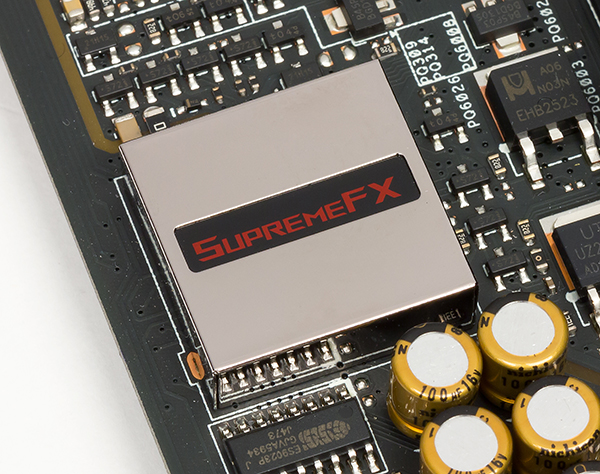

В основе аудиоподсистемы SupremeFX 2015 лежит современный 7.1-канальный HDA-кодек Realtek ALC1150. Для защиты от электромагнитных помех звуковой чип накрыт металлическим экраном, в металлических проводниках печатной платы сделан изолирующий зазор, отделяющий аудиоподсистему от остальной части материнской платы. На выходе на наушники используется цифро-аналоговый преобразователь ESS ES9023P. В выходных каскадах установлены японские электролитические конденсаторы NICHICON, для работы со стереогарнитурами с высоким внутренним сопротивлением применён операционный усилитель RC4580. Кроме того, для предотвращения щелчка во время подачи питания на материнскую плату служит миниатюрное электромагнитное реле.

UEFI Setup

Системная плата Maximus VIII Ranger оснащена прошивкой на базе управляющего микрокода UEFI, интерфейс меню настройки напоминает о «материнках» ASUS семейства Republic of Gamers на базе чипсетов Intel 9-й серии. UEFI Setup предлагает два режима: упрощенный EZ Mode, который служит для базовой конфигурации системной платы, и расширенный Advanced Mode, предназначенный для тонкой настройки всех возможных параметров прошивки. В режиме EZ Mode пользователям предоставляется основная информация о режимах работы главных компонентов и выводятся показания аппаратного мониторинга. Кроме того, в упрощенном режиме можно включить профили X.M.P., задать дату и время, а также настроить режим работы вентиляторов.

Для повышения быстродействия можно воспользоваться мастером EZ Tuning, который позволяет оптимизировать работу персонального компьютера в зависимости от типа используемой системы охлаждения и характера выполняемых задач.

В отличие от EZ Mode, где доступны только основные настройки, в расширенном режиме пользователи получают полный контроль на UEFI. Так, в разделе Main выводятся сведения о версии управляющего микрокода и выбирается язык отображения меню. При этом в правой части интерфейса находится информационная панель, на которой отображаются текущие параметры работы ЦП и ОЗУ, а также напряжения на основных шинах электропитания.

Вкладка Extreme Tweaker отвечает за многочисленные опции разгона и повышения быстродействия. Именно здесь задается базовая частота и коэффициенты умножения процессорных ядер, включается опция MultiCore Enhancement, которая повышает быстродействие в однопоточных приложениях, настраивается режим работы оперативной памяти и активируется режим дополнительного энергосбережения EPU Power Saving Mode.

Прошивка Maximus VIII Ranger предлагает несколько наборов настроек повышенного быстродействия, которые находятся в подразделе Overclocking Presets. Кроме того, UEFI Setup позволяет выбрать один из двух профилей автоматического разгона TPU I и TPU II, эффективность работы которых будет оценена в практической части сегодняшнего обзора.

Для подсистемы ОЗУ можно выбрать тактовую частоту до 4266 МГц включительно, а в подменю DRAM Timing Control доступны регулировки основных и множества дополнительных таймингов, которые помогут настроить на максимальное быстродействие любую оперативную память.

Вкладка DIGI+ VRM отвечает за управление цифровой подсистемой питания, в том числе опцией Load-line Calibration, частотой переключения силовых элементов и отключением неиспользуемых фаз VRM в моменты минимальной нагрузки.

Здесь же задается ряд второстепенных напряжений, тонкая настройка которых способна повысить результаты разгона.

Параметр	Диапазон напряжений, В	Шаг, В
CPU Core/Cache Boot Voltage	0,6–1,7	0,005
DMI Boot Voltage	0,3–1,9	0,01
Core PLL Boot Voltage	0,7–1,6	0,00625
CPU System Agent Boot Voltage	0,7–1,8	0,0125
CPU VCCIO Boot Voltage	0,7–1,8	0,0125

В подменю Internal CPU Power Management находятся органы управления функциями Intel SpeedStep и Turbo Boost, а также устанавливаются лимиты потребляемой процессором мощности.

В подразделе Tweakers Paradise опытные оверклокеры найдут немало интересных опций, которые помогут в достижении высоких тактовых частот, в том числе регулировки некоторых специфических напряжений.

Параметр	Диапазон напряжений, В	Шаг, В
DRAM VTT Voltage	0,5–1,3	0,00625
VPPDDR Voltage	1,865–3,135	0,005
DMI Voltage	0,3–1,9	0,01
Core PLL Voltage	0,7–1,6	0,00625
Eventual DRAM Voltage	1,0032–2,0064	0,0066
Eventual CPU Stanby Voltage	0,8–1,8	0,00625

Помимо прочего вкладка Extreme Tweaker позволяет задавать коэффициент умножения для кэш-памяти 3-го уровня, а также управлять электропитанием на процессоре, модулях ОЗУ и всех основных компонентах материнской платы.

Для напряжения на вычислительных ядрах и L3-кэше доступны несколько режимов управления, в том числе Manual, при котором нужно значение указывается в явном виде, а также Offset, где пользователи могут задать прирост к номинальной величине, и Adaptive, сочетающий возможности двух предыдущих. Полный перечень параметров, их диапазоны и шаги изменения приведены в следующей таблице:

Параметр	Диапазон напряжений, В	Шаг, В
CPU Core/Сache Voltage Override	0,6–1,7	0,005
CPU Core/Сache Voltage Offset	–0,635…+0,635	0,005
DRAM Voltage	1,0032–2,0064	0,0066
CPU VCCIO Voltage	0,7–1,8	0,0125
CPU System Agent Voltage Offset	0,7–1,8	0,0125
PCH Core Voltage	0,7–1,8	0,0125
CPU Stanby Voltage	0,8–1,8	0,00625

Раздел Advanced отвечает за настройку функций расширения и реализацию дополнительных возможностей материнской платы.

Вкладка CPU Configuration служит для вывода подробной информации о центральном процессоре, настройки его специфических функций, таких как Hyper-Threading и аппаратная виртуализация, а также конфигурирования функций энергосбережения CPU.

Подменю System Agent (SA) Configuration предназначено для управления интегрированным графическим адаптером и встроенным северным мостом, а ROG Effects позволяет отключить светодиодную подсветку.

Настройки дополнительных контроллеров находятся в подразделе Onboard Device Configuration, а на вкладке SSD SMART Information отображается состояние дисковых накопителей, причем, не только твердотельных, но и НМЖД.

Функции аппаратного мониторинга и настройки режима работы вентиляторов можно встретить в разделе Monitor, где выводятся температуры с трех встроенных и четырёх внешних термопар, отображаются скорости вращения крыльчаток десяти охладителей и показания напряжений на процессоре и основных шинах питания.

Управление скоростями вращения «карлсонов» находится в подменю Q-Fan Configuration. Для каждого из десяти вентиляторов можно выбрать один из трех встроенных профилей, либо задать режим работы вручную, связав обороты с показаниями одного из температурных сенсоров.

Из дополнительных возможностей меню настройки Maximus VIII Ranger нельзя не отметить утилиту EZ Flash 3, которая позволяет обновить управляющий микрокод, в том числе через Интернет, и функцию SSD Secure Erase, предназначенную для низкоуровневой очистки твердотельных накопителей.

Помимо того в UEFI Setup новинки позволяет сохранять до восьми профилей с настройками и просматривать параметры SPD модулей ОЗУ.

Комплектное ПО

Компания ASUS уделяет повышенное внимание программной составляющей своих продуктов, и Maximus VIII Ranger не является исключением из этого правила. Вместе с материнской платой покупатели получают набор всех необходимых драйверов и целый ряд программного обеспечения, из которого любителей разгона наверняка заинтересует приложение Ai Suite 3. В его состав входят множество функциональных модулей, которые отвечают за управление быстродействием и режимом работы системы охлаждения, тонкую настройку подсистемы питания и реализацию дополнительных функций. В нижней части окна находится информационная панель, на которой выводятся показания системного мониторинга. После запуска программы по умолчанию открывается модуль Dual Intelligent Processor 5, который служит для оверклокинга, управления энергосбережением, настройки работы вентиляторов и многого другого.

С помощью утилиты 5-Way Optimisation пользователи могут воспользоваться функцией автоматической оптимизации быстродействия, а эксперты имеют возможность вмешаться в этот процесс для достижения наилучших результатов.

Модуль TPU служит для ручного управления параметрам разгона, а Fan Xpert 3 отвечает за регулировку скоростей вращения крыльчаток охладителей, как в автоматическом, так и ручном режиме.

Подпрограмма DIGI+ VRM предназначена для настройки цифровой подсистемы питания, она позволяет регулировать работу функции Load-line Calibration, задавать частоту переключения силовых элементов и отключать неиспользуемые фазы преобразователя напряжения при минимальной нагрузке.

В состав Dual Intelligent Processor 5 входит утилита Turbo App, с помощью которой можно для каждого приложения выбрать профиль быстродействия, режим работы вентиляторов, сетевой и звуковой подсистем, а также программный модуль EPU, служащий для включения фирменных функций снижения энергопотребления.

Помимо выше перечисленного пользователям предлагается подпрограмма для очистки жесткого диска от временных файлов, что поможет повысить отзывчивость и скорость работы операционной системы.

В том случае, если из всех возможностей программного продукта Ai Suite 3 нужны только функции оверклокинга, есть смысл воспользоваться утилитой TurboV Core. Эта небольшая программа имеет минималистический интерфейс, но позволяет регулировать все основные параметры разгона.

Для настройки задержек подсистемы ОЗУ производитель предлагает приложение Mem TweakIt, которое, к сожалению, на данный момент не позволяет регулировать тайминги, но может служить для получения исчерпывающей информации о текущем режиме работы модулей памяти.

Одним из способов повышения отзывчивости и быстродействия системы является кэширование часто используемых данных с дисковых накопителей в специальной области ОЗУ. Для этих целей ASUS предлагает утилиту RAMCache, которая позволяет выбрать запоминающее устройство, а также указать объем оперативной памяти для хранения временных данных.

Благодаря фирменной технологии Keybot II пользователи имеют возможность записывать макрокоманды и назначать «горячие клавиши» для любой клавиатуры.

Любители онлайн-баталий возможно оценят функцию управления пропускной способностью сетевого подключения с помощью приложения GameFirst III, позволяющего задавать сетевым пакетам игровых приложений наивысший приоритет, в том числе за счет низкоуровневого взаимодействия с маршрутизаторами ASUS, которые поддерживают технологию ROG First.

Наконец, нельзя не отметить удобную и функциональную утилиту Sonic Studio II, предназначенную для реализации программных эффектов обработки звука, шумоподавления для микрофона и повышения разборчивости голоса.

Тестовый стенд

Исследование разгонного потенциала и уровня быстродействия материнской платы ASUS Maximus VIII Ranger проходило в составе тестовой системы следующей конфигурации:

• процессор: Intel Core i7-6700K (4,0 ГГц, 4 ядра 8 потоков, 8 Мб кэш L3);
• кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 150 мм, 1300 об/мин);
• термопаста: Noctua NT-H1;
• оперативная память: Kingston HX424C15FBK4/32 (2×8 ГБ, DDR4-2400, CL15-15-15-35);
• видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
• накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
• блок питания: Seasonic X-650 (650 Вт);

• операционная система: Windows 8.1 64 bit;
• драйвер чипсета: Intel Management Engine 11.0.0.1141, Intel INF Update Utility 10.1.1.7;
• драйвер видеокарты: NVIDIA GeForce 340.43, Intel Graphics Accelerator Driver 10.18.15.4232.

В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Во время тестов технология Intel Turbo Boost и процессорные функции энергосбережения работали в штатном режиме, а модули ОЗУ функционировали на частоте 2133 МГц с тайминами 15-15-15-35-1Т. Быстродействие ASUS Maximus VIII Ranger сравнивалось с результатами тестирования системных плат ASUS Z170-A и ASUS Z170-Deluxe, которые работали с такими версиями UEFI:

• ASUS Maximus VIII Ranger (UEFI Setup 0401 от 14.07.2015);
• ASUS Z170-A (UEFI Setup 0504 от 07.08.2015);
• ASUS Z170-Deluxe (UEFI Setup 0404 от 03.07.2015).

Каждый тест повторялся не менее трех раз, по итогам которых рассчитывалось среднее значение. Если какой-либо результат существенно отличался от двух других — тестирование продолжалось до получения нормального значения. Измерение продуктивности системных плат проводилось в таком программном обеспечении:

• AIDA64 5.30.3532 (Cache & Memory Benchmark);
• Futuremark PCMark 8 2.4.304;
• Futuremark 3DMark 1.5.915;
• BioShock Infinity;
• GRID Autosport;
• StarCraft II;
• World of Tanks.

Разгонный потенциал

Частотный потенциал ASUS Maximus VIII Ranger оценивался с помощью инженерного образца Intel Core i7-6700K. При использовании мощного воздушного кулера Noctua NH-D15 системная плата разогнала тестовый Skylake до 4700 МГц, тогда как кэш-память 3-го уровня работала в режиме 4500 МГц. Параметр CPU Core/Сache Voltage был увеличен до 1,35 В, что вместе с установкой CPU Load-line Calibration в значение Level 6 обеспечило напряжение в пределах 1,35±0,02 В судя по данным программного мониторинга. При этом система демонстрировала абсолютную стабильность при прохождении стресс-теста LinX, а температура самого горячего ядра не превышала 92° С.

Что касается разгона подсистемы ОЗУ, то «материнка» позволила поднять частоту тестового комплекта Kingston HX424C15FBK4/32 до 3066 МГц с таймингами 15-16-16-36-1Т. При этом на модули памяти подавалось 1,39 В, а штатное напряжение «системного агента» было увеличено на 0,15 В.

В части повышения BCLK новинка не подвела, позволив разогнать базовую частоту до 350 МГц. Интересно, что ключевым параметром, обеспечившим стабильность, оказалось напряжение CPU Stanby Voltage, которое пришлось повысить до 1,5 В. В противном случае наблюдались проблемы с «холодным стартом» системной платы.

Из всех функций автоматического разгона самые высокие результаты получились при использовании профиля TPU II, активация которого привела к увеличению базовой частоты до 4600 МГц при повышении напряжения до 1,42 В. Следует заметить, что такое высокое значение Vcore явно избыточно для нашего Core i7-6700K, так что рекомендовать этот режим можно лишь обладателям высокоэффективных системы охлаждения.

Результатом работы мастера оптимизации EZ Wizard стал разгон процессора до 4527 МГц, которые получились путем повышения множителя до 44 с одновременным ростом BCLK до 103 МГц. При этом прошивка самостоятельно увеличила напряжение CPU Core/Сache Voltage до 1,34 В, что можно считать оптимальным значением для такого оверклокинга.

Результаты тестирования

При оценке пропускной способности ОЗУ в Cache & Memory Benchmark утилиты AIDA64 новинка показала максимальное быстродействие во всех без исключения подтестах.

В комплексном бенчмарке Futuremark PCMark 8, который с большой точностью отражает быстродействие тестовых стендов при выполнении повседневных прикладных задач, все три участницы показали примерно одинаковые результаты.

В популярном графическом тестовом пакете Futuremark 3DMark конкурсантки вновь продемонстрировали идентичную производительность, а небольшая разница до 1% объясняется погрешностью измерения.

Что касается измерения fps в современных видеоиграх, то в трех из четырех случаев продуктивность ASUS Maximus VIII Ranger оказалась на уровне соперниц, тогда как в стратегии реального времени Star Craft II новинка ощутимо вырвалась вперед.

Энергопотребление

Для оценки энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000, с помощью которого был измерен средний уровень энергопотребления в простое и пиковые значения потребляемой мощности во время прохождении стресс-теста LinX 0.6.5.

По результатам измерения ASUS Maximus VIII Ranger оказалась самой экономичной как при отсутствии нагрузки, так и при интенсивном использовании вычислительных ресурсов центрального процессора.

Выводы

Несомненно, младшая модель ASUS в продуктовой линейке системных плат Republic of Gamers заслуживает всяческого внимания. Благодаря продуманной конструкции и качественной элементной базе Maximus VIII Ranger показала отличный запас прочности при разгоне, разве что, не удалось достичь максимальных частот для подсистемы ОЗУ. Зато, в штатном режиме новинка порадовала высоким уровнем быстродействия и умеренным потреблением электроэнергии. Вместе с тем устройство наделено функцией Keybot II и поддержкой технологии управления приоритетами сетевого трафика GameFirst, а также обладает продвинутой звуковой подсистемы SupremeFX 2015, которые по достоинству оценят любители компьютерных игр. Традиционно на высочайшем уровне для продуктов серии ROG находятся богатство настроек и стабильность работы UEFI Setup, а комплектное ПО удачно дополняет функциональность прошивки. Что касается возможностей расширения, то их перечень близок к оптимальному, но не перегружен избыточными опциями, которые в итоге заметно удорожают продукт. То же самое касается и комплекта поставки: ничего лишнего, но в то же время, все необходимые аксессуары имеются в наличии.

Что же до розничной стоимости ASUS Maximus VIII Ranger, то на момент написания обзора в украинских интернет-магазинах за новинку просили около 250 долларов. Будем надеяться, что ажиотаж вокруг комплектующих для платформы Intel LGA1151 спадет, и младшая из «материнок» семейства Republic of Gamers подешевеет как минимум на 10%, но даже сейчас ее можно рекомендовать к приобретению в качестве основы для мощного игрового ПК или мощного инструмента для смелых экспериментов по разгону.
