Материнская плата asus tuf z270 mark 1 для майнинга

Материнские платы для майнинга на 6, 8, 12 видеокарт — рейтинг 2018

Необходимое количество разъемов на метеринской плате ещё не гарантирует поддержку соответствующего числа видеокарт. Возникает вопрос, как не прогадать при покупки оборудования для фермы? В помощь начинающим майнерам, мы собрали список самых лучших плат для майнинга криптовалют.

Представленные материнские платы были проверены и гарантировано подходят для сборки майнинг-ригов. У некоторых плат недостаточно pci-e разъемов для установки требуемого количества видеокарт, для решения этой проблемы можно использовать различные типы переходников, наиболее популярные: m2 to pci-e, 1 pci-e to 3 pci-e и др.

Не забудьте купить лучшие райзеры для майнинга, чтобы собранная ферма не простаивала в ожидании недостающих частей. Если остальные комплектующие уже в наличии, проще приобрести райзеры с местных досок объявлений, простой обойдется дороже.

Материнские платы для майнинга на 5 видеокарт

Бюджетный вариант. Материнские платы данной категории можно отнести к дешевым, они используются не только для майнинга, но и в обычных персональных компьютерах. Чаще всего покупаются новичками в майнинге для построения ригов на одном блоке питания.

ASRock на 5 видеокарт

ASRock — производитель материнских плат, HTPC и промышленных ПК. Компания располагается на Тайване, её руководителем является Тед Сюй Шичан. ASRock основана в 2002 году и ныне является собственностью Pegatron Corporation.

• ASRock 970 Extreme 4
• ASRock Fatal1ty X79 Champion
• ASRock FM2A88X Pro3+

ASUS на 5 видеокарт

AsusTek Computer Inc. или — расположенная в Китайской республике компания, производящая разнообразную компьютерную технику. Название торговой марки Asus происходит от слова Pegasus.

• ASUS P7H55
• ASUS A88X-PRO
• ASUS P8B WS
• ASUS H81M-K
• ASRock B250 PRO4
• ASUS M5A99FX PRO R2.0
• ASUS TROOPER B85

GIGABYTE на 5 видеокарт

Gigabyte Technology Co., Ltd. — тайваньская компания по производству системных плат, видеокарт и другой компьютерной техники. Основана в 1981 году.

• GA 770T-D3L
• GA 780T-D3L
• GA 890FXA-UD7
• GA 970A-UD3P
• GA 970A-DS3P
• GA EP43-UD3L
• GA F2A88X-D3HP
• GA MA790X-UD3P
• GA EP43-UD3L
• GA Z77-D3H rev.1.1
• GA H270-HD3

MSI на 5 видеокарт

Micro-Star International Co., Ltd — тайваньская компания, основанная в 1986 году, владеет собственными производственными мощностями, а также является одним из лидеров по срокам предложения новинок на IT-рынке.

• MSI 790FX-GD70
• MSI H67MA-E45
• MSI K9A2 PLATINUM

Материнские платы для майнинга на 6 видеокарт

Очень спорное решение, с одной стороны, можно подключить четное количество видеокарт, с другой, очень сложно найти стандартный блок питания с таким количеством разъемов. Можно использовать два блока, но это не совсем целесообразно, чаще всего используют серверный блок питания с распайкой под 6 видеокарт.

Материнские платы от ASRock на 6 видеокарт

• ASRock Fatal1ty B250 Gaming K4
• ASRock FM2A88X+ BTC
• ASRock A88M-G 3.1
• AsRock H61DEL
• ASRock Z97 Extreme 4
• ASRock Z170 Extreme
• ASRock z270 Extreme 4
• ASRock Z270 Killer SLI

Материнские платы от ASUS на 6 видеокарт

• ASUS M5A97 LE R2.0
• ASUS M5A97 R2.0
• ASUS P8B75-V
• ASUS P8H67
• ASUS SABERTOOTH 990FX
• ASUS STRIX Z270H Gaming
• ASUS TUF Z270 MARK 2
• ASUS X87-pro
• ASUS PRIME B250-PLUS
• ASUS PRIME H270-PLUS
• ASUS SABERTOOTH 990FX
• ASUS Sabertooth Z97 Mark 2
• ASUS STRIX Z270H Gaming
• ASUS TUF Z270 MARK 2
• ASUS X87-pro
• ASUS Z170-A

Материнские платы от BIOSTAR на 6 видеокарт

• BIOSTAR H81A BTC
• BIOSTAR TB85 Ver. 6.x
• BIOSTAR TB250-BTC
• BIOSTAR TB350-BTC

Материнские платы от GIGABYTE на 6 видеокарт

• GA 970A-D3
• GA 970A-DS3P
• GA 990FXA-D3
• GA 990FXA-UD3
• GA G1 Assasin
• GA H61M-S2V-B3
• GA H110-D3A
• GA MA770T-UD3
• GA X58A-UD3R
• GA Z170-GAMING K3
• GA Z270P-D3

Материнские платы от MSI на 6 видеокарт

• MSI 970A G43
• MSI H67MA-E45
• MSI Z-170A PRO
• MSI B250 PC MATE
• MSI H67MA-E45
• MSI Z270 SLI Plus
• MSI Z270 Gaming Plus
• MSI Z270 Gaming PRO

Материнские платы для майнинга на 7 видеокарт

Средний сегмент по стоимости и количеству разъемов. Оптимальный вариант для построения ферм с использованием синхронизатора и двух блоков питания. Отдельно стоит отметить плату от ASRock под названием H81 Pro BTC, которая появилась в самый разгар майнинга на видеокартах и уже завоевала популярность среди майнеров во всем мире.

Плата от Elitegroup на 7 карт

Платы от ASRock на 7 карт

• ASRock H81 PRO BTC
• ASRock Fatal1ty Z270 Gaming K4

Платы от ASUS на 7 карт

• ASUS Z170 PRO
• ASUS Z170 PRO GAMING
• ASUS Z87-PRO V EDITION
• ASUS M5A97 LE R2.0
• ASUS P8Z77-V
• ASUS STRIX Z270H Gaming

Плата от BIOSTAR на 7 карт

Плата от GIGABYTE на 7 карт

Платы от MSI на 7 карт

• MSI Z170A Gaming Pro Carbon
• MSI Z170A Krait Gaming 3X
• MSI Z170A Krait Gaming R6 Siege
• MSI Z87 Mpower
• MSI Z87-G45 GAMING
• MSI Z97 GAMING
• MSI Z97-G45 GAMIN

Материнские платы для майнинга на 8 видеокарт

Ниже представлены видеокарты на 8 видеокарт от производителей: Colorful, ASRock, ASUS и MSI. Из этого ценового сегмента стоит обратить внимание на MSI Z270-A PRO и MSI Z-170A PRO, которые просты в настройке и неприхотливы в работе.

Источник

Обзор и тестирование материнской платы ASUS TUF Z270 Mark 1 (страница 7)

Предварительные итоги изучения BIOS

Начнем с выявленных недостатков. Нет визуального понимания, какой разъем сейчас редактируешь. Идеальным решением стало бы добавление картинки справа в BIOS во время выбора пункта с настройками вентилятора. А также было бы неплохо видеть текущее состояние вентилятора, особенно его обороты.

Среднее значение на всех ручных профилях нельзя опустить ниже 60% от максимальных оборотов вентилятора, что создает некоторые неудобства и заставляет пользователей заранее подбирать вентиляторы с бесшумной работой при 60%. Либо выставлять слишком высокое значение промежуточной температуры, что приводит к линейному виду работы Q-Fan. Нет точного описания (ни на сайте, ни в инструкции) максимальной силы тока для разъема помпы СВО.

реклама

На некоторых разъемах допустимые границы в режимах DC и PWM совершенно разные. В одном случае удалось заставить материнскую плату выключать вентиляторы, на других коннекторах – нет.

Фирменное ПО

Для настройки ASUS создала специальное ПО. Теоретически в нем можно сделать все вышеописанные настройки в графическом интерфейсе, причем очень быстро без вникания в тонкости процесса, чем мы и попробуем заняться.

Для каждого вентилятора есть персональная настройка, увы, часто диапазон заранее ограничен. Например, ASST Fan загнан в четырехугольник между 60% 0°C и 100% 75°C. Есть временные интервалы уменьшения и увеличения оборотов, а также полная остановка вентилятора.

Помимо стандартных настроек изменения оборотов можно в процентном соотношении привязать к трем датчикам. И это, пожалуй, главная особенность настройки через фирменное ПО. Хотите – привязывайте только к температуре процессора, а можно в равных долях к процессору и системе питания. Задумка оригинальная, и до сих пор ни у кого не встречалась. К тому же в отличие от интерфейса в BIOS легко понять, на каком отрезке находится вентилятор в данное время.

Вентиляторы проверяются программой? как по отдельности, так и все вместе. Последовательно выбираете их, даете собственное название и подбираете тип расположения. После чего начинается проверка.

реклама

В конце выдается готовый профиль с минимальными и максимальными рабочими оборотами, точкой старта и прочим.

И теперь уже профиль применен к пятому вентилятору. Попытка заставить его все же останавливаться, никак не отразилась на работе – он продолжает крутиться. И только спустя пять минут я увидел реальное изменение, он остановился. Можно перевести вентилятор с разъемом 4 pin на постоянное напряжение, поставив галочку напротив Fixed PRM Mode.

Конечно, такие типы визуализации и настройки более приятны и понятны. И все же самый правильный подход – это на начальном этапе проверить характеристики работы вентиляторов через программу, а потом стараться задать требуемые режимы работы. Иначе старый профиль будет мешать выбрать наименее шумный диапазон.

После всех манипуляций не забудьте сохранить профиль, чтобы при обновлении ПО его заново загрузить.

На последнем этапе проверяется общая производительность системы охлаждения, выдаются рекомендации и выводятся усредненные итоги. У нас все отлично, все области материнской платы охлаждаются.

Источник

Обзор и тестирование материнской платы ASUS TUF Z270 MARK 1: надежность превыше всего

Линейка материнских плат ASUS TUF, отличающихся повышенной надежностью и защитой внутренних компонентов, уже давно полюбилась пользователям. Поэтому нет ничего удивительного в том, что она получила пополнение после анонса нового флагманского чипсета Intel Z270.

ASUS TUF Z270 MARK 1 на текущий момент является флагманом линейки, поэтому ее нельзя назвать доступной большинству пользователей. За $270 вы получите материнскую плату с целым рядом фирменных особенностей и преимуществ, о которых мы и поговорим ниже, а пока что предлагаем взглянуть на таблицу ее характеристик.

Спецификация

Производитель и модель

ASUS TUF Z270 MARK 1

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц

2 x PCI Express 3.0 x16 (x16 / x8+x8)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

1 x Intel WGI219V (10/100/1000 Мбит/с)

1 x Intel WGI211AT (10/100/1000 Мбит/с)

8-канальный кодек Realtek ALC S1220A

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

1 х разъем подключения вспомогательного вентилятора (4-контактный)

6 x разъемов подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x DisplayPort

1 х TUF Detective USB

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x Thunderbolt

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата поставляется в коробке из качественного плотного картона, украшенного полиграфией в темных тонах. Ее дизайн является достаточно сдержанным и строгим. На лицевой стороне можно отметить наличие логотипа, сообщающего о расширенной пятилетней гарантии, что свойственно всем материнским платам данной серии.

В коробке мы обнаружили следующий набор аксессуаров:

• диск с ПО;
• набор бумажной документации;
• заглушку интерфейсной панели;
• четыре SATA-шлейфа;
• инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
• мостик 2-Way NVIDIA SLI;
• кронштейн для вертикального монтажа M.2-накопителя.

Дизайн и особенности платы

Характерной чертой флагманских материнских плат серии ASUS TUF является наличие массивного защитного кожуха и заглушек от пыли для слотов расширения. Не стала исключением и ASUS TUF Z270 MARK 1, большая часть лицевой стороны которой защищена пластиковой накладкой.

Сняв ее, можно обнаружить печатную плату черного цвета формата ATX (305 х 244 мм) с очень грамотной компоновкой: все порты и разъемы расположены на оптимальных местах, поэтому не затруднят процесс сборки системы.

LED-подсветкой оснащена только вставка с логотипом серии в центральной области кожуха. Неудивительно, что компания решила не делать из платы новогоднюю елку, ведь у нее несколько иное позиционирование.

Иллюминация может просто гореть определенным цветом, выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

Обратная сторона ASUS TUF Z270 MARK 1 также не осталась без защиты, однако на сей раз она уже металлическая и существенно повышает прочность платы.

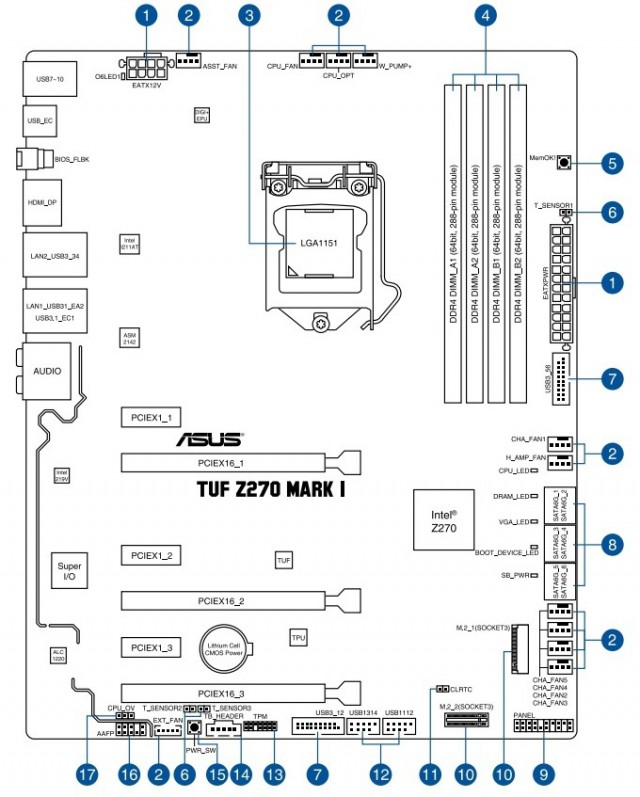

Большая часть элементов как обычно сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, кнопку включения, колодку Thunderbolt, порт TPM, разъемы подключения температурных датчиков, а также колодку подключения фронтальной панели. Дополнительно отметим три колодки активации портов USB: две USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета Intel Z270 реализована поддержка четырех внутренних и пяти внешних портов USB 2.0. Что же касается USB 3.0, то их всего шесть: четыре внутренних и два внешних.

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Ввиду недостаточного количества свободных чипсетных линий, слот M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя.

Системная плата ASUS TUF Z270 MARK 1 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.0 и кнопку «MemOK!».

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 34,8°C (при разгоне – 34,8°C);
• верхний радиатор охлаждения элементов подсистемы питания – 42,1°C (при разгоне − 43,7°C);
• нижний радиатор охлаждения элементов подсистемы питания – 42,1°C (при разгоне – 43,7°C);
• дроссели подсистемы питания – 46,3°C (при разгоне − 49,9°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

Кстати, возле самого чипсетного радиатора находятся пять индикаторов, которые сигнализируют в случае возникновения ошибок на определенных компонентах (CPU, VGA, DRAM, BOOT, PWR) в процессе загрузки системы.

Материнская плата способна предоставлять достаточно много информации о температуре на различных компонентах благодаря фирменной утилите ASUS Thermal Radar 2+ и температурным датчикам, расположенным на ее поверхности.

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы TUF, эффективные полевые транзисторы TUF MOSFET и улучшенные дроссели TUF. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Для расширения функциональности материнской платы ASUS TUF Z270 MARK 1 есть шесть слотов:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (в режиме х16 либо х8);
3. PCI Express 3.0 x1;
4. PCI Express 3.0 x16 (в режиме х8);
5. PCI Express 3.0 x1;
6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода (HDMI и DisplayPort), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

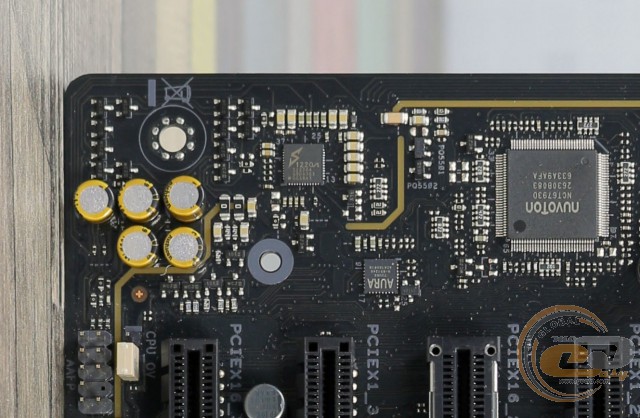

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов и обеспечивает мониторинг.

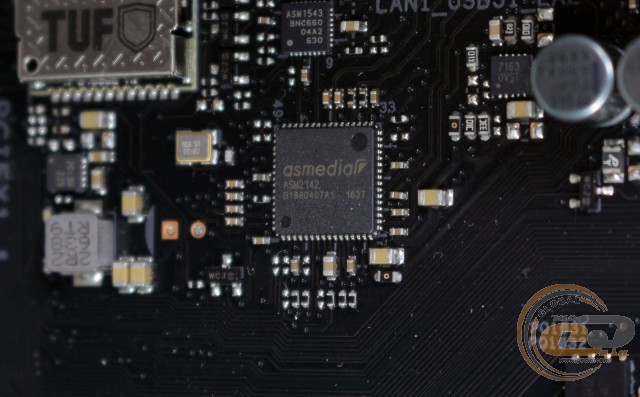

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM2142.

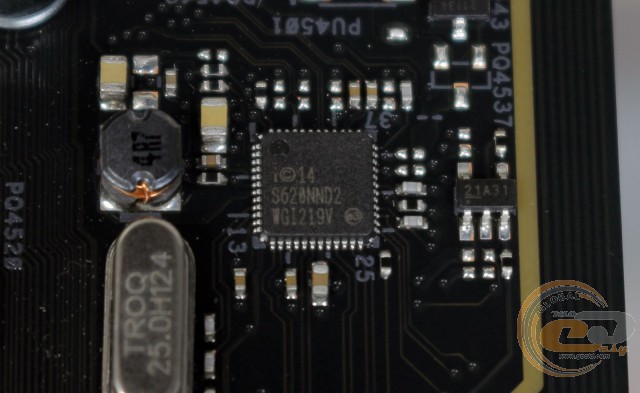

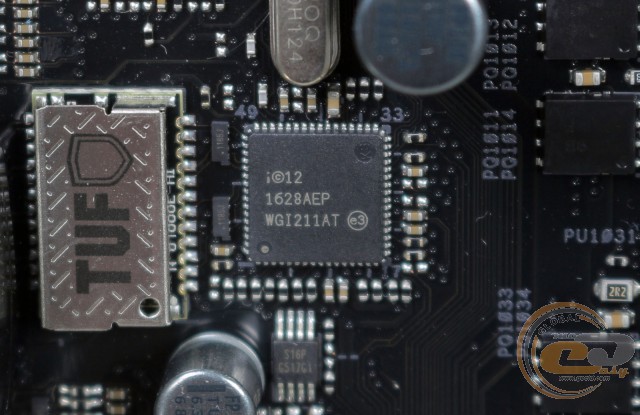

Для поддержки сетевых соединений служат два гигабитных LAN-контроллера: Intel WGI219V и Intel WGI211AT.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC S1220A. Она предполагает наличие японских аудиоконденсаторов для улучшения качества воспроизводимого звука. Сама же область текстолита со звуковым трактом экранирована с помощью защитной полоски. К тому же правый и левый аудиоканалы расположены на отдельных слоях печатной платы.

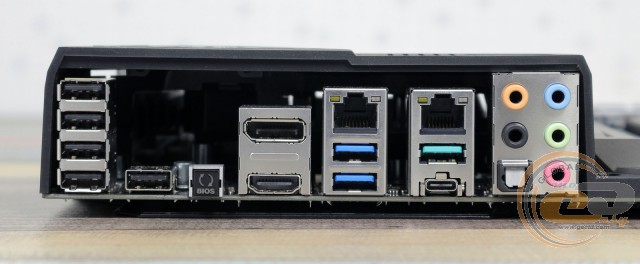

Интерфейсная панель модели ASUS TUF Z270 MARK 1 включает в себя следующие порты:

• 2 x LAN (RJ45);
• 1 x USB 3.1 Type-A;
• 1 x USB 3.1 Type-C;
• 2 x USB 3.0;
• 4 x USB 2.0;
• 1 x TUF Detective USB;
• 1 х оптический S/PDIF out;
• 1 х кнопка «USB BIOS Flashback»;
• 5 x аудиопортов.

Подобную компоновку интерфейсной панели можно смело назвать отличной, поскольку она предоставляет в распоряжение пользователя большое количество портов USB (включая два высокоскоростных USB 3.1), оптический аудиовыход и два сетевых порта, а также обеспечивает удобное подключение многоканальной акустики. Отдельно отметим удобное обновление прошивки BIOS с флэш-накопителя при помощи соответствующей кнопки.

Порт TUF Detective USB предназначен для подключения смартфона или планшета, который с помощью одноименной фирменной утилиты превращается в пульт мониторинга ключевых параметров системы, диагностики неисправностей и управления питанием ПК.

У ASUS TUF Z270 MARK 1 имеются очень широкие возможности для организации охлаждения внутри системного корпуса. В наличии десять разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, шесть предназначены для системных вертушек, один для подключения водоблока СВО и еще один используется для вспомогательного вентилятора.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

Воспользовавшись функцией автоматического разгона в фирменной утилите в режиме «TPU I», мы получили частоту процессора Intel Core i5-7600K на уровне 4,5 ГГц при напряжении 1,296 В.

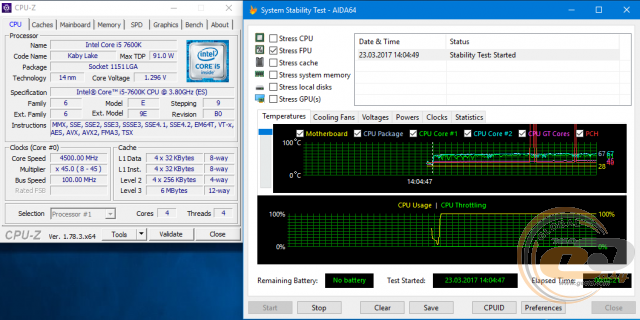

После активации функции автоматического разгона ЦП в режиме «TPU II» была получена частота ядер на уровне 4,8 ГГц при напряжении 1,376 В. В обоих режимах система проходила стресс-тест AIDA64 без проблем.

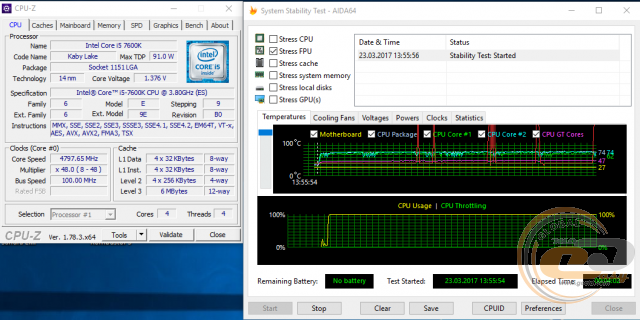

Также мы проверили работу предустановленного в BIOS профиля автоматического разгона до 5 ГГц. Опять же, никаких проблем со стресс-тестом AIDA64, но во время выполнения LinX 0.7.0 наблюдался перегрев.

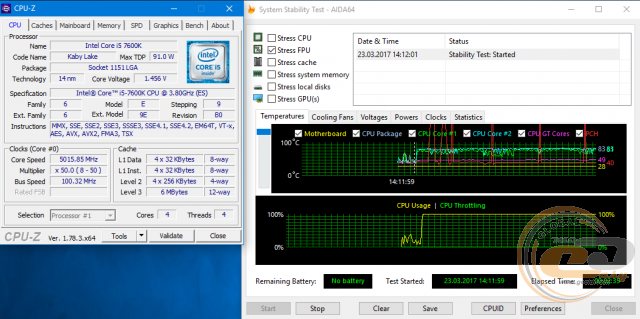

В ручном режиме мы получили стабильную работу системы при максимальной частоте процессора 5,1 ГГц. Для этого его множитель был повышен до «х51», напряжении в BIOS − до 1,415 В, а для параметра «LCC» выбрано значение «Level 5». С прохождением стресс-теста AIDA64 в таком режиме проблем не возникло, а вот в LinX 0.7.0 наблюдался перегрев, поскольку мы не задавали автоматическое снижение частоты при выполнении AVX-инструкций.

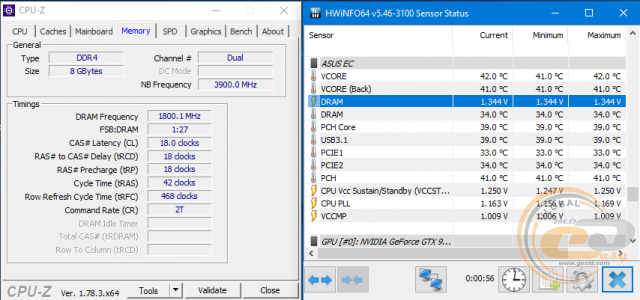

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3600 МГц. Большей частоты добиться не удалось даже с учетом повышения таймингов и напряжения.

Тестирование

Для проверки возможностей материнской платы ASUS TUF Z270 MARK 1 использовалось следующее оборудование:

Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable
