Бодрого времени суток всем!
Хочу поделиться некоторым приобретенным опытом чистки форсунок на своей Ладушке, хотя речь будет не о самой чистке (благо в гугле достаточно инфы по этому поводу), а о прокладке, которая находится на конце рампы, в месте соединения с топл.шлангом. Взялся заменить РХХ (там делов-то на 30 минут), решил заодно и форсунки в гаражных условиях прочистить, так сказать подручными средствами (опыта ноль, зато инфы достаточно)
Так-вот, при установке рампы после чистки форсунок, т.е. фактически в самый последний момент, эта прокладка (см.фото) сволочь такая, упала куда-то, и перевернув весь гараж, сняв защиту я так ее и нашел. Понятно, она милиметра 4 в диаметре, как ее найти. На следующий день, прогулявшись после работы по ближайшим автомагазинам, нужной прокладки я не нашел, но звонок другу меня спас, говорит зайди в магазин по ремонту тракторной техники спроси — взял рампу с собой зашел, оказывается есть ремкомплект для топливной системы трактора МТЗ, так-вот в этом пакете из всех колец и есть почти такое-же самое малое (одна штука), оно все ж немного вроде больше чем было, но рампа и шланг соединились нормально и я опять за рулем.
Так-что будьте внимательны при сьеме/установке рампы.
Надеюсь кому-то пригодится мой незначительный опыт.

К сведению о прокладке в рампе:
Кольцо уплотнительное топливных шлангов (2121/2107/2108-2115/2110-2112/1117-1119/2170/2190) АвтоВАЗ
Артикул: 21120-1104252-00
Возможные артикулы:
Старый арт:2112-1104252
Ваз арт:21120110425200
Арт:21120-1104252-00
Производитель:
АВТОВАЗ ОАО
Страна\город производителя:
г. Тольятти

Источник

91 Ремонт Kalina

Проверка форсунок, снятие топливной рампы и форсунок

Снимаем экран двигателя. Сбрасываем давление в системе питания (см. «Замена топливного фильтра»). Исправность обмоток форсунок проверяем при выключенном зажигании. Для наглядности операции по проверке сопротивления обмоток форсунок показываем на демонтированной топливной рампе.

Сжав пружинный фиксатор колодки проводов.
. отсоединяем ее от форсунки

Подсоединив щупы тестера к выводам форсунки, проверяем сопротивление ее обмотки.
У исправной форсунки сопротивление обмотки должно быть равным 11-16 Ом. Аналогично проверяем другие форсунки.
Для проверки качества распыла и герметичности форсунок снимаем шланг подвода воздуха к дроссельному узлу (см. «Снятие дроссельного узла»).

Головкой «на 10» отворачиваем гайку крепления прижимной планки держателя трубки подвода топлива и трубки электромагнитного клапана продувки адсорбера (держатель расположен под площадкой крепления аккумуляторной батареи).

Снимаем прижимную планку.
Нажав на пружинный фиксатор наконечника шланга подвода топлива к рампе.

. вынимаем трубку подвдоа топлива из шланга.

Шестигранником «на 5» отворачиваем два винта крепления топливной рампы к впускной трубе.

Сдвигаем топливную рампу (вдоль осей форсунок), так чтобы все форсунки вышли из своих гнезд во впускной трубе.

Вынимаем топливную рампу с форсунками.
Вставляем топливную трубку в наконечник шланга подвода топлива к рампе до положения срабатывания фиксатора.
Включив зажигание, проверяем герметичность соединения рампы, шланга и трубки. Поочередно проверяем каждую форсунку, расположив под ней емкость для сбора топлива При включенном зажигании двумя проводами напрямую подаем на форсунку от аккумуляторной батареи напряжение 12 В.

Операция по проверке качества распыла форсунки — пожароопасна. Не допускайте образования искр при подаче напряжения на форсунку.

Из распылителя форсунки должны идти струи с характерным конусом распыла.
Отсоединив провода от форсунки, проверяем, не подтекает ли топливо через отверстие распылителя. Утечка топлива не должна превышать одной капли в минуту. Таким же образом проверяем другие форсунки Если электрическое сопротивление форсунки не соответствует норме, количество распыливаемого топлива и факел распыла сильно отличаются от показателей других форсунок, или форсунка не герметична, ее необходимо заменить.
Перед снятием топливной рампы сбрасываем давление в системе питания. Затем, отжав фиксатор..

. отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов форсунок.

Удерживая ключом «на 17» наконечник шланга подвода топлива к рампе, ключом того же размера отворачиваем штуцер трубки рампы.

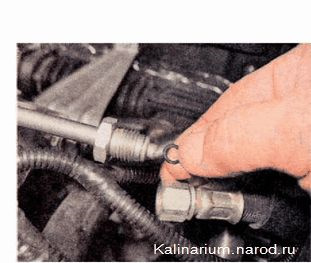

На наконечнике трубки рампы установлено резиновое уплотнительное кольцо.
Вынимаем топливную рампу с форсунками из моторного отсека.

Сдвигаем фиксатор форсунки.

Вынимаем форсунку из топливной рампы.

Снимаем уплотнительное кольцо с распылителя.
. и корпуса форсунки.
Уплотнительные кольца форсунки одинаковы. Аналогично демонтируем другие форсунки. Уплотнительные кольца заменяем новыми. Сборку и установку топливной рампы с форсунками проводим в обратной последовательности. Перед монтажом наносим на уплотнительные кольца форсунок тонкий слой моторного масла.
Потерявшее эластичность или поврежденное уплотнительное кольцо наконечника трубки рампы необходимо заменить.

Источник

Lada Kalina wagon Ладушка › Logbook › Чистка форсунок, топливная рампа — калина 1.6 (8кл.)

Бодрого времени суток всем!
Хочу поделиться некоторым приобретенным опытом чистки форсунок на своей Ладушке, хотя речь будет не о самой чистке (благо в гугле достаточно инфы по этому поводу), а о прокладке, которая находится на конце рампы, в месте соединения с топл.шлангом. Взялся заменить РХХ (там делов-то на 30 минут), решил заодно и форсунки в гаражных условиях прочистить, так сказать подручными средствами (опыта ноль, зато инфы достаточно)
Так-вот, при установке рампы после чистки форсунок, т.е. фактически в самый последний момент, эта прокладка (см.фото) сволочь такая, упала куда-то, и перевернув весь гараж, сняв защиту я так ее и нашел. Понятно, она милиметра 4 в диаметре, как ее найти. На следующий день, прогулявшись после работы по ближайшим автомагазинам, нужной прокладки я не нашел, но звонок другу меня спас, говорит зайди в магазин по ремонту тракторной техники спроси — взял рампу с собой зашел, оказывается есть ремкомплект для топливной системы трактора МТЗ, так-вот в этом пакете из всех колец и есть почти такое-же самое малое (одна штука), оно все ж немного вроде больше чем было, но рампа и шланг соединились нормально и я опять за рулем.
Так-что будьте внимательны при сьеме/установке рампы.
Надеюсь кому-то пригодится мой незначительный опыт.

К сведению о прокладке в рампе:
Кольцо уплотнительное топливных шлангов (2121/2107/2108-2115/2110-2112/1117-1119/2170/2190) АвтоВАЗ
Артикул: 21120-1104252-00
Возможные артикулы:
Старый арт:2112-1104252
Ваз арт:21120110425200
Арт:21120-1104252-00
Производитель:
АВТОВАЗ ОАО
Страна\город производителя:
г. Тольятти

Источник

Топливная рампа двигателя 1,6i — снятие, разборка, сборка и установка

Топливную рампу демонтируют при необходимости снять форсунки, а также в других случаях при ремонте двигателя.

Снятие

1. Сбрасываем давление топлива в топливопроводе.

2. Снимаем ресивер.

Ресивер можно не снимать, но тогда при сборке трудно обеспечить необходимую чистоту форсунок.

3. Нажимая на пружинные фиксаторы, отсоединяем колодки жгута проводов от четырех форсунок.

4. Рожковым ключом на 17 мм отворачиваем штуцер рампы, удерживая шестигранный конец шланга топливопровода ключом того же размера.

5. Отводим наконечник шланга от штуцера топливной рампы и, поддев шлицевой отверткой, снимаем резиновые уплотнительные кольца с концов трубок.

Поврежденные уплотнительные кольца заменяем.

6. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к впускному трубопроводу.

7. Снимаем топливную рампу в сборе с форсунками.

Будьте осторожны! В топливной рампе осталось небольшое количество топлива.

Разборка

1. Шлицевой отверткой снимаем фиксатор.

2. Снимаем форсунку с топливной рампы.

3. Аналогично снимаем три другие форсунки.

Соединения форсунок с топливной рампой и с впускным трубопроводом уплотнены резиновыми кольцами. Поврежденные уплотнительные кольца заменяем.

4. При необходимости металлическим колпачком от ниппеля колеса выворачиваем золотник диагностического штуцера.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности. Перед сборкой смазываем уплотнительные резиновые кольца моторным маслом.

Источник

Система питания

Основные данные для контроля, регулировки и обслуживания

Топливо (по гост 51105-97)

Емкость топливного бака, л

Давление, развиваемое топливным насосом, не менее, кПа (бар)

Рабочее давление топлива в топливной рампе, кПа (бар)

SIEMENS VAZ 20735

Фильтрующий элемент воздушного фильтра

Моменты затяжки резьбовых соединений

Наименование узлов и деталей

Момент затяжки, Н-м (кгс-м)

Гайки крепления топливного модуля

Гайка наконечника трубки топливопровода

Болты крепления топливной рампы

Гайки крепления дроссельного узла

Гайки крепления впускного модуля

ОПИСАНИЕ КОНСТРУКЦИИ

Дроссельный узел: 1 — сектор привода дроссельной заслонки; 2, 4 — штуцеры для соединения с системой охлаждения двигателя; 3 — штуцер подвода картерных газов; 5 — датчик положения дроссельной заслонки; б регулятор холостого хода; 7 — штуцер для соединения с адсорбером; 8 — дроссельная заслонка; 9 — патрубок корпуса дроссельной заслонки

Система питания состоит из топливного бака, топливного модуля, топливного фильтра, топливной рампы с форсунками, воздушного фильтра, топливопроводов, воздуховодов, дроссельного узла, впускного модуля, а также системы улавливания паров бензина.

Воздух, поступающий в цилиндры двигателя, очищается от пыли воздушным фильтром. Воздушный фильтр установлен в моторном отсеке на трех резиновых опорах. Фильтрующий элемент фильтра — сменный, выполнен из специальной бумаги. Чтобы исключить подсос загрязненного воздуха во впускной тракт, вверху элемента имеется уплотнительная окантовка. Для замены фильтрующего элемента, крышка фильтра выполнена съемной. Очищенный воздух через датчик массового расхода воздуха по воздуховоду проходит к дроссельной заслонке.

Дроссельная заслонка регулирует количество воздуха, поступающего в цилиндры двигателя. Привод заслонки от педали «газа» — тросовый. Заслонка вращается на оси в корпусе (патрубке). Корпус дроссельной заслонки закреплен на фланце впускного модуля на шпильках. В корпусе выполнен канал для охлаждающей жидкости. Резиновыми шлангами канал связан с системой охлаждения. Циркуляция охлаждающей жидкости через корпус дроссельной заслонки предотвращает обмерзание внутренних воздушных полостей корпуса зимой. В корпусе установлены штуцеры для соединения с адсорбером и системой вентиляции картера двигателя.

Корпус дроссельной заслонки с установленными на него датчиком положения дроссельной заслонки и регулятором холостого хода, образуют дроссельный узел.

Запас топлива хранится в баке емкостью 50 л. Топливный бак — стальной, сварен из двух штампованных частей. Бак подвешен к днищу автомобиля на двух стальных хомутах. Заливная горловина топливного бака выведена на правый борт автомобиля и закрыта пробкой. Топливо из бака подается электрическим топливным насосом погружного типа.

Насос установлен в топливный бак. Для доступа к насосу в днище автомобиля под подушками заднего сиденья выполнен люк с крышкой.

На входном патрубке топливного насоса установлен сетчатый фильтр, задерживающий небольшие твердые частички мусора, попавшие в топливный бак вместе с бензином. Па насос подается напряжение по команде ЭБУ при включении зажигания. Если при этом не будет сделана попытка запуска двигателя, то через 2—3 с ЭБУ выключит топливный насос.

От насоса по гофрированной трубке топливного модуля (см. ниже) бензин поступает в топливопровод и далее в топливный фильтр, где топливо подвергается более тщательной очистке.

Топливный насос: 1 — выступ для крепления сетчатого фильтра; 2 — топливозаборный патрубок для подсоединения сетчатого фильтра; 3 — корпус; 4 — колодка электрического разъема; 5 — выходной (нагнетающий) патрубок для соединения с крышкой топливного модуля гофрированной трубкой

Топливный фильтр — бумажный, установлен в металлическом неразборном корпусе.

Топливный фильтр: 1 — входной патрубок; 2 — корпус; 3 — стрелка направления потока топлива (нарисована краской на корпусе фильтра); 4 — выходной патрубок

Очищенное топливо поступает по топливопроводу в топливную рампу.

Топливная рампа удерживает четыре форсунки и подводит к ним топливо. Соединение рампы с форсунками уплотнено резиновыми кольцами. Рампа закреплена на головке блока цилиндров болтами.

Регулятор давления топлива — перепускной клапан, который поддерживает в системе (топливопровод) рабочее давление 378—390 кПа, необходимое для правильной работы системы впрыска.

Адсорбер: 1 — трубка соединения адсорбера с сепаратором; 2 корпус адсорбера; 3 — патрубок для связи внутренней полости адсорбера с атмосферой; 4 — трубка для соединения адсорбера с клапаном продувки адсорбера

В соответствии с действующими экологическими требованиями, автомобиль оборудован системой улавливания паров топлива, надтопливное пространство бака связано с атмосферой не напрямую, а через элементы этой системы. Система состоит из сепаратора, адсорбера, клапана продувки адсорбера, соединительных трубок и шлангов. Сепаратор закреплен под левым задним крылом автомобиля. В сепараторе пары бензина частично конденсируются и через заливную трубу возвращаются обратно в топливный бак.

Из сепаратора несконденсировавшие пары бензина по трубкам и соединительным шлангам поступают в адсорбер, который не дает парам попасть в атмосферу. Адсорбер — это емкость, где пары бензина поглощаются активированным углем. При работе двигателя с высокой частотой вращения коленчатого вала ЭБУ подает сигнал на открытие клапана продувки адсорбера, и пары бензина всасываются в ресивер впускного модуля.

Адсорбер закреплен на топливном баке слева и закрыт защитным экраном.

Расположение элементов системы питания двигателя в моторном отсеке:

1 — впускной модуль; 2 — дроссельный узел; 3 — шланг подвода воздуха к дроссельной заслонке; 4 — воздушный фильтр; 5 — воздухозаборник; 6 — топливная рампа; 7 — трос привода дроссельной заслонки; 8 — диагностический штуцер топливной рампы
Примечание. Двигатель со снятой декоративной накладкой.

Схема системы питания двигателя: 1 — дроссельный узел; 2 — клапан продувки адсорбера; 3 — топливный фильтр; 4 — сепаратор; 5 — заливная труба; б — адсорбер; 7 — форсунки; 8 — диагностический штуцер топливной рампы; 9 — топливная рампа; 10 — топливный бак; 11 — топливный модуль

Воздух к впускным клапанам цилиндров двигателя подводится через впускной модуль.

Впускной модуль двигателя выполнен из специальной пластмассы и представляет собой неразборный элемент.

Топливный модуль двигателя: 1 — входной патрубок (для подвода топлива к регулятору давления); 2 — выходной (нагнетающий) патрубок; 3 — крышка модуля; 4 — датчик указателя уровня топлива; 5 — заборная камера; 6 — направляющая крышки модуля

Пробка заливной горловины имеет два клапана: один для аварийного сброса давления паров топлива из бака (что возможно при повышении температуры окружающего воздуха), а другой — для поступления воздуха из атмосферы при расходовании топлива из бака (это исключает возникновение сильногоразрежения в баке).

Топливный насос объединен с датчиком указателя уровня топлива и регулятором давления топлива в единый узел — топливный модуль (часто называемый — электробензонасос).

Регулятор давления топлива двигателя: 1 — отверстие для сброса избыточного топлива; 2, 4 — уплотнительные кольца; 3 — отверстия для подвода топлива в регулятор; 5 — корпус; 6 — вывод для соединения регулятора с «массой»

Топливо из насоса (через выходной патрубок топливного модуля) поступаетвтопливный фильтр. Очищенный бензин вновь по топливопроводу и через тройник подводится к входному патрубку топливного модуля и далее подается в топливную рампу. Избыточное количество топлива стравливается через регулятор давления в бак. Регулятор давления топлива установлен в крышке топливного модуля.

Топливная рампа двигателя в сборе с форсунками: 1 — диагностический штуцер (для проверки рабочего давления, закрыт резьбовым колпачком); 2 топливная рампа; 3 — штуцер для соединения с топливопроводом; 4, 5, 6 и 7 форсунки
