Как снять рампу ваз 21124

Топливная рампа двигателя 21124 (1,6i 16v) — снятие, разборка, сборка и установка

Топливную рампу демонтируем, при необходимости снятия форсунки, а также в других случая при ремонте двигателя.

Предупреждение! Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. «Меры безопасности при обслуживании и ремонте системы питания»).

Снятие

1. Сбрасываем давление топлива в топливопроводе (см. «Топливопровод — сброс давления»).

3. Отсоединяем колодки жгута проводов от форсунок (на фото вид со стороны радиатора).

4. Разрезаем два хомута крепления жгута проводов к топливной рампе и отводим жгут в сторону.

5. Рожковым ключом на 17 мм отворачиваем штуцер трубки топливопровода от рампы, удерживая шестигранный конец топливной рампы ключом того же размера.

6. Крестовой отверткой отворачиваем винт крепления трубки топливопровода.

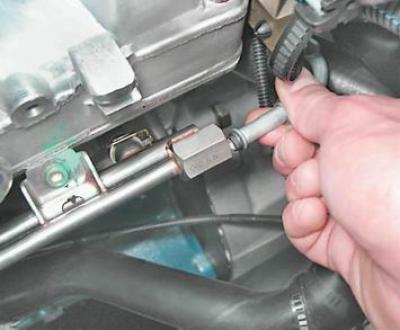

7. Отводим конец трубки топливопровода от топливной рампы.

Предупреждение! Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.

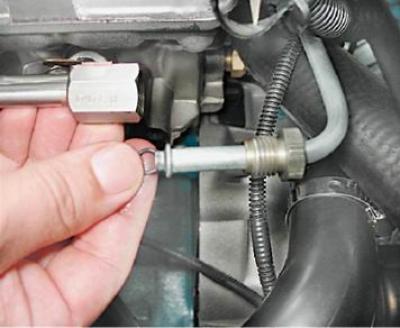

8. Снимаем с трубки топливопровода уплотнительное резиновое кольцо.

9. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

10. Снимаем топливную рампу в сборе с форсунками.

Разборка

11. Снимаем с топливной рампы фиксатор форсунки.

12. Вынимаем форсунку из рампы.

13. Аналогично снимаем три оставшиеся форсунки.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности.

Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Рекомендация. Перед установкой рампы замените нижние кольца форсунок.

Источник

Топливная рампа двигателя 21124 (1,6i 16v) — снятие, разборка, сборка и установка

Топливную рампу демонтируем, при необходимости снятия форсунки, а также в других случая при ремонте двигателя.

Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. «Меры безопасности при обслуживании и ремонте системы питания»).

1. Сбрасываем давление топлива в топливопроводе (см. «Топливопровод — сброс давления»).

2. Снимаем впускной трубопровод (см. «Впускной трубопровод двигателя 21124 (1,6i 16V) — снятие и установка, замена уплотнительных колец»).

3. Отсоединяем колодки жгута проводов от форсунок (на фото вид со стороны радиатора).

4. Разрезаем два хомута крепления жгута проводов к топливной рампе и отводим жгут в сторону.

5. Рожковым ключом на 17 мм отворачиваем штуцер трубки топливопровода от рампы, удерживая шестигранный конец топливной рампы ключом того же размера.

6. Крестовой отверткой отворачиваем винт крепления трубки топливопровода.

7. Отводим конец трубки топливопровода от топливной рампы.

Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.

8. Снимаем с трубки топливопровода уплотнительное резиновое кольцо.

9. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

10. Снимаем топливную рампу в сборе с форсунками.

11. Снимаем с топливной рампы фиксатор форсунки.

12. Вынимаем форсунку из рампы.

13. Аналогично снимаем три оставшиеся форсунки.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности.

Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Перед установкой рампы замените нижние кольца форсунок.

Источник

Топливная рампа двигателя 2112 (1,5i 16v) — снятие, разборка, сборка и установка

Предупреждение! Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. «Меры безопасности при обслуживании и ремонте системы питания»).

Снятие

2. Сбрасываем давление топлива в топливопроводе (см. «Топливопровод — сброс давления»).

4. Двумя ключами на 17 мм отворачиваем штуцер (2) трубки топливной рампы, удерживая шестигранный наконечник шланга топливопровода, подводящего топливо к рампе. Отводим наконечник шланга от трубки. Аналогично отсоединяем штуцер (3) трубки слива топлива в бак. Освобождаем хомут (1) крепления жгута проводов.

5. Крестовой отверткой отворачиваем винты крепления трубок топливопровода и снимаем прижимную планку кронштейна (см. «Топливная рампа двигателя 21124 (1,6i 16V) — снятие и установка»).

6. Снимаем с трубок уплотнительные резиновые кольца (см. «Топливная рампа двигателя 21124 (1,6i 16V) — снятие и установка»). Поврежденные уплотнительные кольца заменяем.

8. Разъединяем колодку жгута проводов и отсоединяем ее от кронштейна (см. «Форсунки — проверка»).

9. Крестовой отверткой ослабляем хомут крепления шланга вентиляции картера и снимаем шланг с патрубка крышки головки блока цилиндров.

10. Торцовым ключом на 10 мм с трещоткой отворачиваем болт крепления трубки указателя уровня масла.

. и извлекаем трубку вместе с указателем.

11. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

12. Снимаем топливную рампу в сборе с форсунками, жгутом проводов и регулятором давления топлива.

Замечание. Чтобы снять топливную рампу ее нужно потянуть на себя, а затем сместить в сторону к левому борту

Разборка

13. Шлицевой отверткой освобождаем две скобы крепления жгута проводов.

14. Отсоединяем четыре колодки жгута проводов от форсунок.

15. Снимаем жгут проводов с топливной рампы.

16. Сместив пружинный фиксатор вдоль топливной рампы, снимаем форсунку.

17. Снимаем с топливной рампы пружинный фиксатор форсунки.

18. Ключом на 24 мм отворачиваем гайку топливоотводящей трубки.

. и извлекаем конец трубки из регулятора давления.

19. Шестигранным ключом на 5 мм отворачиваем два болта крепления регулятора давления топлива (1) и смещаем прижимную планку (2) трубки подвода топлива вдоль топливной рампы. Снимаем регулятор давления топлива (3).

. и вынимаем трубку из отверстия рампы.

Предупреждение! Поврежденные уплотнительные кольца трубок топливопроводов и форсунок необходимо заменить.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности.

Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Источник

Снятие и установка топливной рампы на двигателях ВАЗ 21124, 21126

Снятие и установка топливной рампы на двигателях ВАЗ 21124, 21126

Топливную рампу снимают для замены форсунок и ремонта головки блока цилиндров, а также при замене самой рампы.
Вам потребуются: шестигранный ключ «на 5», отвертка с плоским лезвием, ключ «на 17» (два).
1. Снизьте давление в топливной системе (см. «Снижение давления топлива в системе питания двигателя»).

2. Снимите провод с клеммы «минус» аккумуляторной батареи.
3. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
4. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
5. Снимите с впускного коллектора дроссельный узел (см. «Снятие и установка дроссельного узла»).

6. Снимите впускной коллектор (см. «Замена прокладки крышки головки блока цилиндров»).
7. Сожмите фиксатор и снимите колодку жгута проводов форсунок. Аналогично снимите колодки с оставшихся трех форсунок.

9. Проведите первоначальную проверку обмоток форсунок. Для этого поочередно подсоединяйте омметр к контактам в разъемах форсунок и в каждом случае измеряйте сопротивление их обмоток. Оно должно быть 11–15 Ом. Если при измерении форсунки величина сопротивления отличается от указанной, то данная форсунка неисправна и ее необходимо заменить (см. «Проверка и замена форсунок»).
10. Для замены жгута проводов форсунок или топливной рампы необходимо перекусить бокорезами крепежные хомуты. Для замены форсунок данная операция не требуется. В дальнейшем для наглядности жгут проводов снят.
11. Отверните штуцер трубки подвода топлива и отсоедините топливную трубку от рампы.

Полезный совет
Воспользуйтесь специальным ключом «на 17» для отворачивания штуцеров трубок.

Предупреждение
Обязательно удерживайте гайку наконечника топливной рампы вторым рожковым ключом.

13. Выверните два винта крепления топливной рампы и снимите рампу вместе с форсунками.
Примечание

Обратите внимание: соединение трубки и рампы уплотнено резиновым кольцом. Сильно обжатое, затвердевшее или надорванное кольцо обязательно замените.

Предупреждение
Если при снятии топливной рампы какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца и фиксатор.

15. Установите и закрепите топливную рампу в порядке, обратном снятию, смазав уплотнительные кольца форсунок моторным маслом или WD-40.
Примечание
При установке топливной рампы, чтобы жгут проводов форсунок не касался двигателя, закрепите его на рампе новыми пластиковыми хомутами.

16. Установив топливную рампу, подключив топливопровод и подсоединив колодку жгута проводов, закрепите клемму «минус» на аккумуляторной батарее, поверните 3–4 раза ключ замка зажигания в положение «I» (зажигание) с интервалами 2–3 с между включениями и проверьте герметичность соединения трубопровода и уплотнений форсунок.

17. Установите все снятые детали в порядке, обратном снятию.

Источник

Как снять топливную рампу на ваз 2112 16 клапанов

Снимаем топливную рампу на 16 клапанном ВАЗ-2112 своими руками

Демонтаж топливной рампы на 16-клапанном ВАЗ-2112 проводится с разными целями. В основном это связано с проведением попутных операций по ремонту и диагностики. Процесс достаточно не сложный и вполне выполнимый своими руками.

Видео материал расскажет, как снять топливную рампу, вся процедура и нюансы замены.

Процесс снятия топливной рампы (+фото)

Прежде чем приступить непосредственно к процессу демонтажа, необходимо понимать, что придётся вынуть форсунки, а поэтому можно, попутно совершить диагностику и чистку данного узла. Итак, рассмотрим, последовательность действий, которые направлены на снятие топливной рампы:

• Демонтируем клемму минус с аккумуляторной батареи.
• Проводим демонтаж ресивера.

• При помощи заглушек или ветоши закрываем каналы впускного коллектора.
• Отключаем вакуумный шланг регулятора давления топлива.
• Открутив хомут, проводим отсоединение шланга вентиляции картерных газов.

• При помощи ключа на 10, откручиваем болты, которые крепят направляющие трубки указателя уровня масла.

• Теперь трубку и щуп можно демонтировать.

• Выключаем топливную рампу от бортовой сети. Для этого необходимо разъединить разъемы.

• При помощи ключа на 17, откручиваем трубки подачи топлива в рампу.

• Демонтируем кронштейн крепления топливных трубок.

• Шестигранником на 5, откручиваем винты, которые крепят топливную рампу.
• Теперь можно непосредственно снять саму рампу.

• При помощи ключа на 24, откручиваем гайку крепления трубки возврата топлива и снимаем ее.
• Откручиваем регулятор давления в рампе. Это можно сделать при помощи шестигранника на 5.

• Сборка узла проводится в обратном порядке.

Причины снятия

Существует несколько причин демонтажа топливной рампы с автомобиля:

• Чистка форсунок.
• Замена или ремонт самой рампы.
• Снятие клапанной крышки.
• Проведения диагностических и ремонтных операций, которые связаны с разборкой двигателя.
• Прочие операции, где потребуется снятие рампы.

Выводы

Демонтаж топливной рампы на 16-клапанном ВАЗ-2112 проводится достаточно просто своими руками. Так, сам процесс разборки и сборки потребует в среднем 2 часа. Конечно, зачастую это делается для того, чтобы проверить работоспособность узла или почистить форсунки, но для многих ремонтных операций связанных с основным силовым агрегатом автомобиля потребуется эта операция.
