Обзор на Материнская плата GIGABYTE GA-H81M-S1 (LGA1150, micro ATX)
Приветствую всех, заглянувших на страницу обзора материнской платы GIGABYTE GA-H81M-S1.
Главной проблемой устаревания компьютерного «железа» всегда являлось то, что уже через два – три года найти подходящую материнскую плату под имеющийся на руках, но уже снятый с производства процессор не представляется возможным. Только на вторичном рынке со всеми вытекающими из этого минусами. Поколение Haswell является счастливым исключением из этого правила. Процессоры этого поколения увидели свет в далеком уже 2013 году, но материнские платы для этого поколения все еще можно найти в продаже. И не просто найти – их до сих пор целый ассортимент. Например, для процессоров предшествующего поколения Ivy Bridge, вышедших всего на год раньше, найти материнскую плату – целая задача. В продаже присутствует всего одна модель, чья цена совершенно не соответствует ее потребительским качествам. В общем, владельцам процессоров Haswell в этом плане очень повезло – ведь процессоры эти в связи с имевшимся последние лет пять застоем в сфере развития этого сегмента компьютерных технологий все еще актуальны, а поменять материнскую плату гораздо дешевле, чем менять всю платформу. Вот и я, оказавшись в числе счастливых владельцев процессоров этого поколения, когда мне понадобилась материнская плата, просто заказал подходящую модель на сайте интернет – магазина Onlinetrade.ru.
Поставляется материнская плата во вполне стандартной картонной коробке черного цвета.
На нижней стороне коробки в ярком графическом виде представлены технические характеристики вперемешку с рекламными диаграммами.
Коробка: вид сбоку.

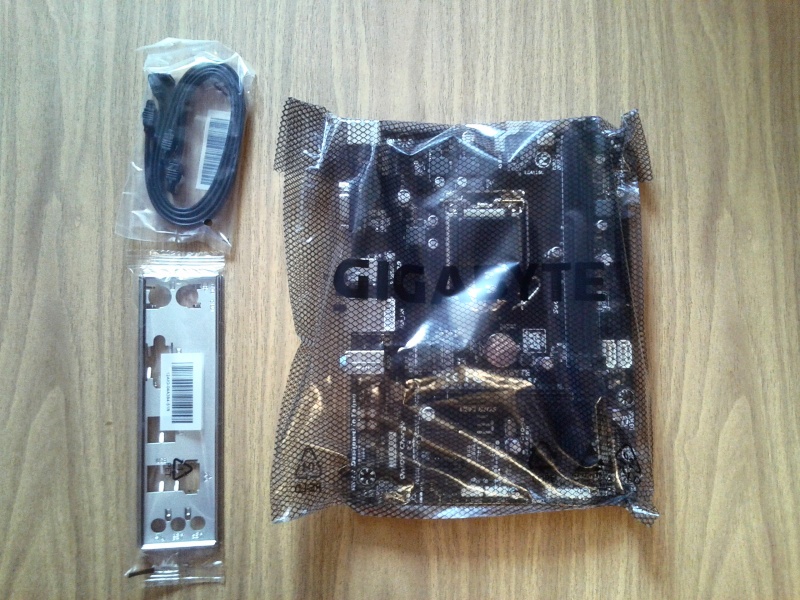

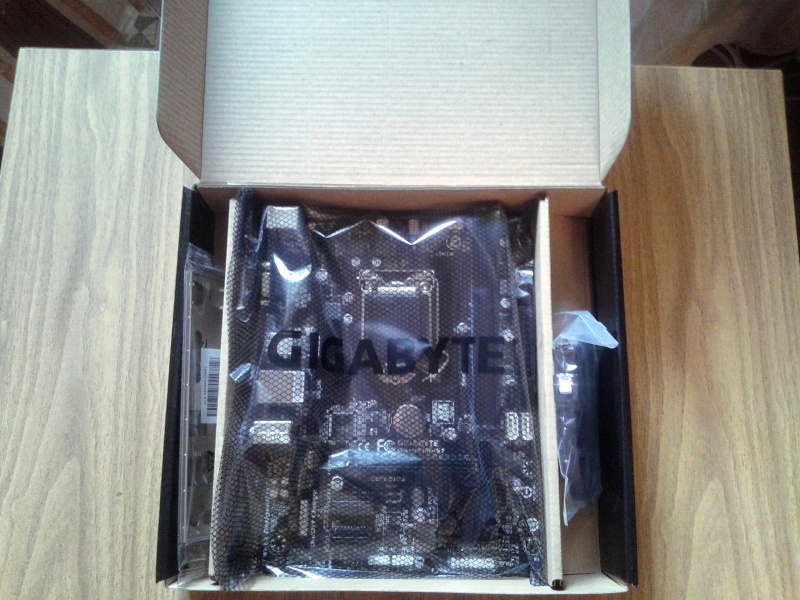

Итак, давайте откроем коробку. Внутри нас встречает сама материнская плата, пара проводов SATA и металлическая заглушка на заднюю стенку корпуса.
Также здесь мы обнаруживаем несколько буклетов с инструкциями по эксплуатации на разных языках, и диск с программным обеспечением.
Материнская плата выполнена из текстолита темно-коричневого цвета и имеет формат Micro-ATX. Реальные размеры следующие — 226 на 170 миллиметров. Компоновка платы вполне стандартна — все разъемы, радиаторы и все остальное там, где оно и должно быть, а не так, как у некоторых других Micro-ATX плат, где все в каком-то произвольном месте.

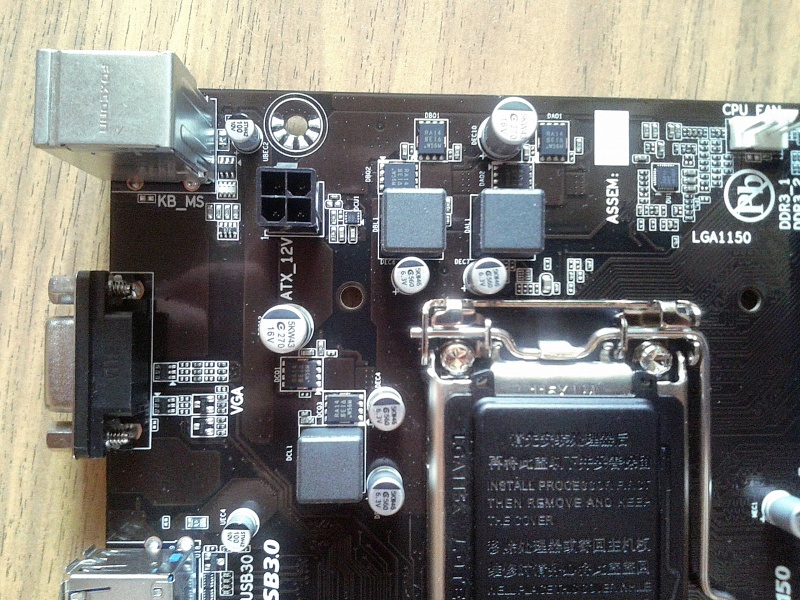

Слева сверху, как и положено, разъем для питания процессора.
С правой стороны – слоты под оперативную память стандарта DDR 3. Всего может быть установлено два модуля общим объемом до 16 гигабайт. Чуть левее Вы можете видеть разъем для подключения процессорного кулера. Всего к плате может быть подключено два вентилятора – один процессорный, и один корпусный. Оба разъема имеют тип подключения 4-pin и, соответственно, поддерживают PWM – управление скорости вращения вентиляторов. Ниже и правее – четыре разъема SATA: два стандарта SATA 3, и два – стандарта SATA 2.
В правом нижнем углу – радиатор чипсета. Он сделан из пластика – но это обычная практика для материнских плат среднего и нижнего ценового сегмента. В процессе эксплуатации чипсет, по показаниям программы мониторинга AIDA64 прогревается до 57 градусов, что является вполне нормальной температурой, и позволяет сделать вывод, что и такого радиатора вполне достаточно.

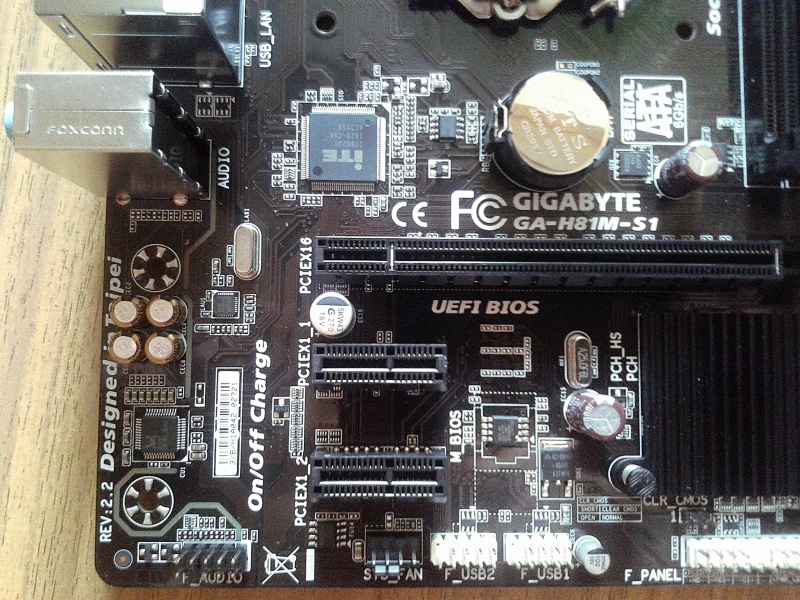

Слева над радиатором – разъем PCI Express 2.0 x16, под ним — два разъема PCI Express 2.0 x1. Еще ниже разъемы для подключения фронтальной панели, звуковых интерфейсов и передних портов USB 2.0. Тут же и упоминавшийся чуть выше разъем для подключения корпусного вентилятора.

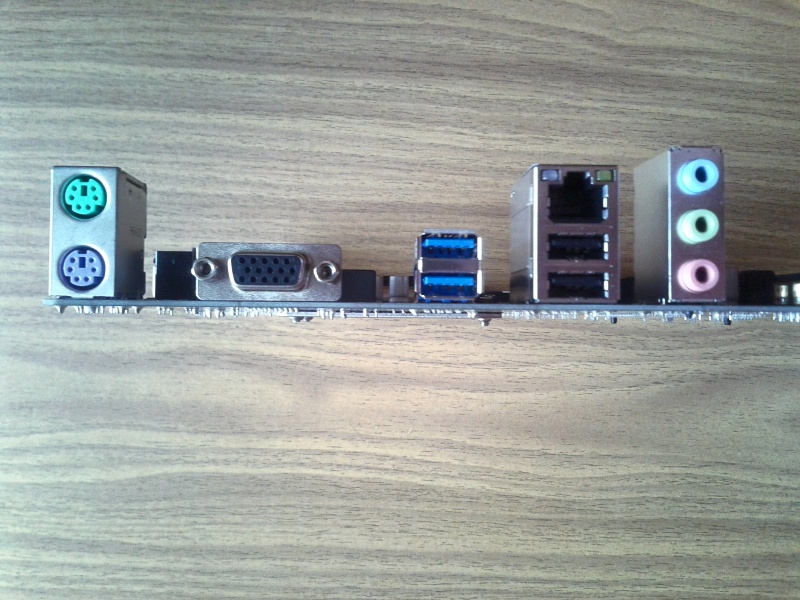

С торца материнской платы – панель с интерфейсами. Здесь имеются: разъем D-Sub (VGA), LAN, два порта USB 2.0 и два USB 3.0, два разъема PS/2 и разъемы для подключения звуковых устройств.

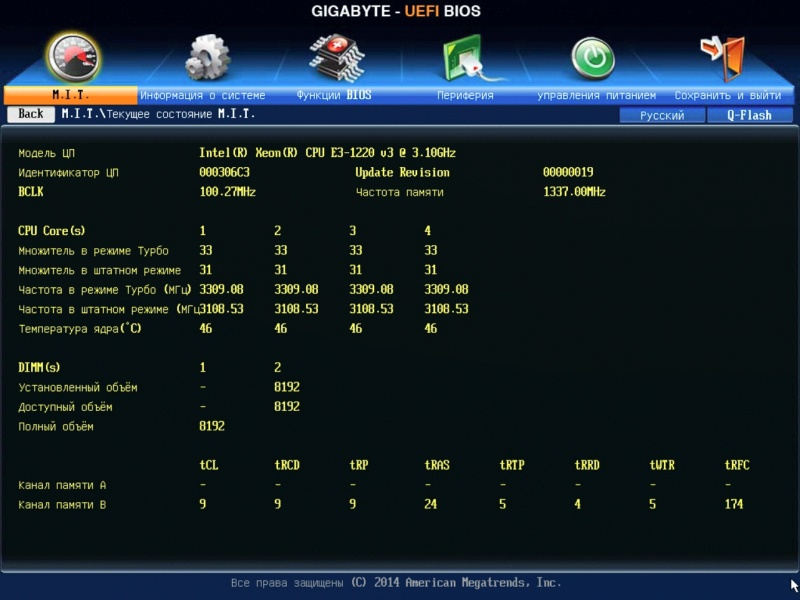

Плата имеет UEFI BIOS, русифицированный, весьма простой визуально и с минимумом настроек ввиду отсутствия возможности разгона.

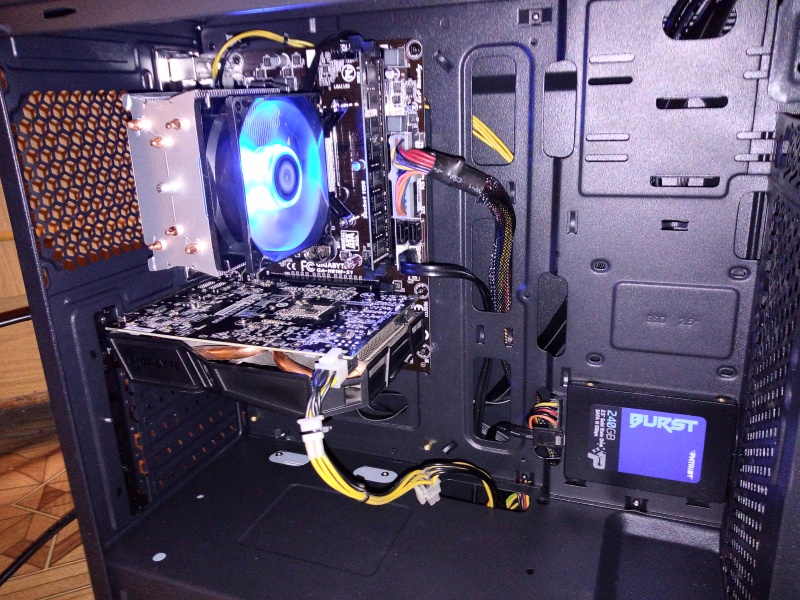

Сборка на базе рассматриваемой материнской платы не вызывает каких-либо затруднений. Все разъемы расположены удобно, и никак друг другу не мешают. Вот так выглядит результат сборки.
Система, состоящая из INTEL Xeon E3-1220 v3, видеокарты Gigabyte Geforce GTX 1060, 8 гигабайт оперативной памяти и SSD на 240 гигабайт успешно и без всяких проблем функционирует на протяжении вот уже двух недель в качестве игровой машины, ничего кроме радости не доставляя своему владельцу. Подводя итоги, могу смело порекомендовать материнскую плату GIGABYTE GA-H81M-S1 в качестве основы для построения игровой сборки начального уровня для детей и не слишком требовательных пользователей.
Источник
Материнские платы для майнинга
Ostin
Свой человек
Igorrock
Свой человек
Intel Socket 1151 ASRock Motherboards
на 5 карт:
– ASRock B150A-X1
– ASRock B150 Pro4D3
– ASRock B150 Pro43.1
– ASRock H170A-X1
– ASRock H170 Pro4
– ASRock H170 Pro4D3
– ASRock H170 Pro4S
на 4 карты:
– ASRock B150 Combo
– ASRock B150M Pro4S
– ASRock B150M Pro4
– ASRock Q170M vPro
– ASRock H170 Combo
– ASRock H170M Pro4S
– ASRock H170M Pro4
Intel Socket 1150 ASRock Motherboards
на 6 карт:
– ASRock H81 Pro BTC
– ASRock H81 Pro BTC R2.0
– ASRock H81 Pro-G
– ASRock B85 Anniversary
– ASRock H97 Anniversary
на 4 карты:
– ASRock H81M BTC
– ASRock H81M-G
– ASRock B85M BTC
– ASRock B85 Pro4
– ASRock H87 Pro4
Intel Socket 1155 ASRock Motherboards
на 6 карт:
– ASRock H61 Pro BTC
– ASRock H61 Pro
– ASRock H61DEL
на 4 карты:
– ASRock H67DE3
– ASRock P67 Pro
– ASRock P67 Pro3 SE
– ASRock P75 Pro3
AMD FM2/FM2+ ASRock Motherboards
на 5 карт:
– ASRock FM2A58+ BTC
– ASRock FM2A58 Pro+
– ASRock FM2A78 Pro3+
– ASRock FM2A88X+ BTC
– ASRock FM2A88X Pro+ R2.0
– ASRock FM2A88X Pro+
– ASRock FM2A88X Pro3+
на 4 карты:
– ASRock FM2A58M+ BTC
– ASRock FM2A78 Pro4+
– ASRock FM2A88M+ BTC
Источник
Обзор и тестирование материнской платы GIGABYTE GA-H81M-S1
Героиня нашего обзора, материнская плата GIGABYTE GA—H81M—S1, была представлена тайваньской компанией в качестве одного из самых доступных решений в своем ассортименте для работы с процессорами Intel четвертого поколения (Intel Haswell). Поэтому неудивительно, что в качестве ее основы был выбран чипсет начального уровня Intel H81 Express, который при этом позволяет реализовать на материнской плате современные интерфейсы USB 3.0 и SATA 6 Гбит/с.
Говоря о доступности GIGABYTE GA-H81M-S1 для большинства наших читателей, стоит упомянуть, что ее розничная стоимость на момент написания обзора составляет всего 50 – 55 долларов США, что делает ее чрезвычайно выгодной покупкой, к примеру, в случае оптовой закупки для сборки офисных ПК. Конечно же, новинка подойдет и для создания бюджетной домашней системы, и может использоваться в качестве временной и доступной замены в случае повреждения вашей основной материнской платы.
Однако давайте перейдем непосредственно к ее обзору и выясним, что именно способна предложить компания GIGABYTE в данном ценовом сегменте.
Спецификация материнской платы GIGABYTE GA-H81M-S1:
GA-H81M-S1 (rev 1.0)
Intel H81 Express
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения
Частота используемой памяти
2 x 1,5В DDR3 DIMM-слота с поддержкой до 16 ГБ памяти
1 x PCI Express 2.0 x16
2 x PCI Express 2.0 x1
Чипсет Intel H81 Express поддерживает:
2 x SATA 6 Гбит/с
2 x SATA 3 Гбит/с
1 x Realtek 8111F (10/100/1000 Мб/с)
Кодек Realtek ALC887
2 / 4 / 5.1 / 7.1-канальный звук
24-контактный разъем питания ATX
4-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
1 x разъем системного вентилятора (4-контактный)
Алюминиевый радиатор на чипсете
Внешние порты I/O
2 х PS/2 (мышь и клавиатура)
Внутренние порты I/O
2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
2 x SATA 6 Гбит/с
2 x SATA 3 Гбит/с
1 х переключатель Clear CMOS
1 x коннектор вывода звука на переднюю панель
1 x блок коннекторов передней панели
64 Мбит AMI UEFI BIOS
PnP 1.0а, DMI 2.0, SM BIOS 2.6, ACPI 2.0а
брошюра с описанием гарантии
диск с драйверами и утилитами
2 x кабеля SATA
1 х заглушка интерфейсной панели
GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Материнская плата GIGABYTE GA-H81M-S1 поставляется в небольшой коробке из плотного картона, которая украшена традиционной полиграфией в темных тонах. При взгляде на упаковку в первую очередь обращает на себя внимание название модели и компании-производителя, а также логотип фирменной концепции Ultra Durable, которая включает в себя следующие особенности:
- Ultra Cool – для охлаждения чипсета используется радиатор нового образца, который демонстрирует повышенную эффективность работы.
- Ultra Performance – элементная база новинки набрана из высококачественных компонентов, таких как твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением открытого канала (Low RDS(on)). Они отличаются повышенным уровнем эффективности, стабильности и надежности.
- Ultra Safe – данная модель оснащается дополнительной защитой портов USB 3.0 и LAN от электростатических разрядов. Каждый LAN и USB-порт работает в паре со специальным защитным фильтром, который способен выдержать серьезный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы.
Обратная сторона коробки привлекает внимание крупным схематическим изображением материнской платы и ее спецификации. Также выделим несколько интересных особенностей новинки:
- дополнительную защиту печатной платы от влажности и высоких температур;
- использование отдельного предохранителя на каждый порт USB на интерфейсной панели, что в случае поломки одного из них сохранит работоспособность остальных.
Пожалуй, одними из наиболее востребованных технологий являются GIGABYTE ON/OFF Charge и 3x USB Power, с описанием которых вы можете ознакомиться в одном из наших предыдущих материалов.
Комплект поставки GIGABYTE GA-H81M-S1 включает в себя лишь два кабеля SATA, заглушку интерфейсной панели, диск с ПО и руководство пользователя, что вполне ожидаемо для столь доступной модели.
Дизайн и особенности платы
Новинка выполнена на печатной плате темно-коричневого цвета в формате microATX (226 х 170 мм) и оформлена весьма строго, что позволяет ей выглядеть дороже своей стоимости.
Компоновка GIGABYTE GA-H81M-S1 также выполнена весьма удачно. В виду малого количества портов и разъемов, все они расположены на оптимальных местах ближе к краю текстолита. В итоге каких-либо претензий к дизайну и удобству сборки системы на основе GIGABYTE GA-H81M-S1 у нас не возникло. Что самое главное, новинка отнюдь не производит впечатление ультрадоступной модели.

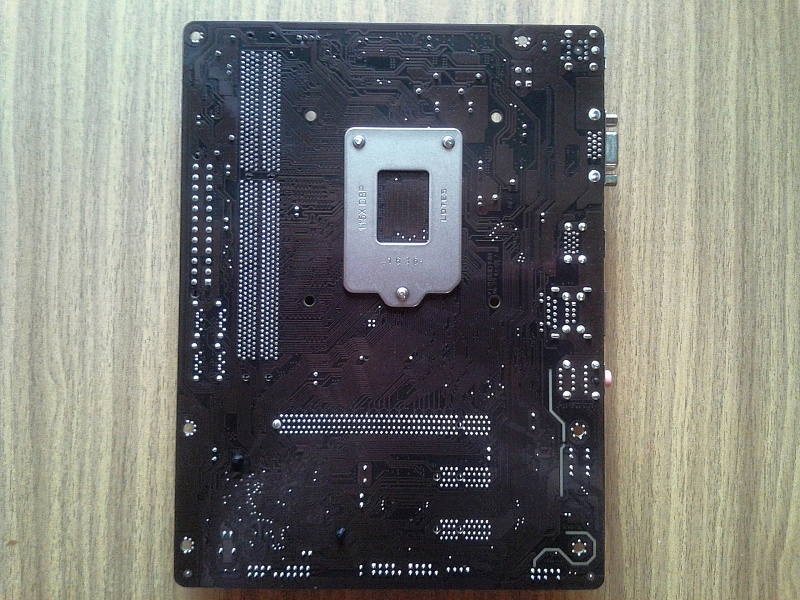

На обратной стороне материнской платы находится стандартная опорная пластина процессорного разъема, а также пластиковые клипсы крепления единственного радиатора, отвечающего за охлаждение чипсета.
Нижний край печатной платы встречает нас колодкой подключения аудиоразъемов передней панели и разъемом системного вентилятора. Еще тут находятся две колодки активации дополнительных интерфейсов USB 2.0, а также колодка подключения фронтальной панели. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.
Возможности организации дисковой подсистемы представлены четырьмя разъемами SATA, расположенными перпендикулярно поверхности текстолита. Два порта черного цвета соответствуют стандарту SATA 3 Гбит/с, а два белого — SATA 6 Гбит/с. Все они функционируют благодаря микросхеме Intel H81 Express.
Системная плата GIGABYTE GA-H81M-S1 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Учитывая особенности чипсета, поддерживается только один разъем на канал, что в итоге дает нам двухканальный режим с максимальным объемом памяти 16 ГБ. Этого будет более чем достаточно для решения повседневных задач в системах начального уровня. Также отметим, что тактовая частота используемых модулей может достигать максимум 1600 МГц.
Как видим, новинка лишена колодки для подключения выносной панели с портами USB 3.0, поэтому в распоряжении пользователя только два соответствующих разъема на интерфейсной панели, которые реализованы силами чипсета. Поскольку набор системной логики Intel H81 Express обеспечивает работу лишь двух портов USB 3.0, то для реализации последующих пришлось бы задействовать сторонние контроллеры, что привело б к повышению конечной стоимости новинки.
Единственный радиатор модели GIGABYTE GA-H81M-S1 закреплен на текстолите при помощи пластиковых подпружиненных клипс. Он осуществляет отвод тепла от микросхемы Intel H81 Express. В процессе тестирования его температура не превышала 43,1°C, что является хорошим результатом для столь компактного радиатора.
Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере 95812 HRZ. Внимательные читатели уже могли заметить, что помимо твердотельных конденсаторов на материнской плате встречаются менее надежные и долговечные электролитические. Однако спешим вас успокоить: в наиболее важных цепях, а именно питания процессора и оперативной памяти, установлены исключительно твердотельные конденсаторы, а также дроссели с ферритовым сердечником и полевые транзисторы с пониженным сопротивлением открытого канала. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.
Для расширения функциональности материнской платы имеются три слота:
- PCI Express 2.0 x16;
- PCI Express 2.0 x1;
- PCI Express 2.0 x1.
Как видим, пользователю предлагается ограничиться одной видеокартой при организации графической подсистемы, что вполне логично для данного ценового сегмента. Также напомним, что в отличие от Intel H87 Express, чипсет Intel H81 Express поддерживает работу линий стандарта PCI Express 2.0. Несмотря на это, пропускной способности разъема PCI Express 2.0 x16 будет более чем достаточно для любой современной видеокарты.
Для других карт расширения (звуковых, сетевых, видеозахвата и прочих) доступны два современных разъема PCI Express 2.0 x1, что целиком и полностью соответствует компактным размерам новинки и ее доступной стоимости.
Возможности Multi I/O обеспечены микросхемой ITE IT8620E, которая управляет работой системного вентилятора, портами PS/2, а также осуществляет мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.
На интерфейсную панель модели GIGABYTE GA-H81M-S1 выведены следующие порты:
- 1 x D-Sub;
- 1 x LAN (RJ45);
- 2 x USB 3.0;
- 2 х USB 2.0;
- 2 х PS/2 (мышь и клавиатура);
- 3 x аудиопорта.
Несомненным преимуществом интерфейсной панели материнской платы стоимостью порядка 50 долларов США является поддержка современных портов USB 3.0. В остальном же она полностью соответствует ценовому позиционированию модели.
Возможности организации охлаждения внутри системного корпуса у тестируемой новинки вполне стандартные, как для компактного решения. В наличии два 4-контактных разъема для подключения вентиляторов. Один из них служит для системы охлаждения процессора, в то время как другой предназначен для подключения системной вертушки.
UEFI BIOS
Модель GIGABYTE GA-H81M-S1 оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объемом более 3-х ТБ.
Как вы уже могли заметить, в BIOS новинки нет отдельного раздела, отвечающего за мониторинг напряжений и температур на основных компонентах, поскольку все необходимые данные отображаются непосредственно на стартовом экране. Здесь вы можете наблюдать за температурой процессора и частотой вращения установленных вентиляторов, а также следить за напряжением на модулях оперативной памяти, процессоре и линиях питания +12В, +5В и +3,3В.
Как видим, главный экран обеспечивает возможность выбора одного из двух основных профилей работы системы: «Standart» и «Performance». Первый содержит настройки, которые используются по умолчанию, второй же предлагает сконфигурировать производительность системы в разогнанном состоянии. Также присутствует возможность использования еще четырех профилей с уникальными настройками.
Во вкладке «Performance» появляется возможность выбора одного из шести типов автоматической оптимизации параметров системы в пункте Performance Upgrade.
При необходимости в подразделе «Voltage» можно получить доступ к регулировкам напряжения на ключевых компонентах системы.
Настройки, необходимые для оптимизации системы, сведены в таблицу:
CPU Clock Ratio
Частота оперативной памяти
System Memory Multiplier
Напряжение на процессоре
Напряжение на оперативной памяти
Профили автоматического разгона
Auto, 20%, 40%, 60%, 80%, 100%
Auto, 4,3, 4,4, 4,5, 4,6, 4,7 ГГц.
Частота графического ядра
Processor Graphics Clock
Turbo Power Limit (Watts)
Core Current Limit (Amps)
CPU VRIN Voltage
Напряжение на графическом ядре
CPU Graphics Voltage (VAXG)
CPU RING Voltage
Напряжение на системном агенте
CPU System Agent Voltage
CPU I/O Analog Voltage
CPU I/O Digital Voltage
Объем выделяемой памяти для нужд графического ядра процессора
Intel Processor Graphics Memory
32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024
Тайминги оперативной памяти
CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
Возможности разгона
Как мы уже упоминали, BIOS материнской платы может похвастать наличием предустановленных профилей автоматического разгона «Performance Upgrade», при активации которых вместе с частотой ЦП увеличивается и скорость работы оперативной памяти. Воспользовавшись ими, мы получили следующие результаты.
В итоге максимальная стабильная рабочая частотой тестового процессора Intel Core i7-4770K при автоматическом разгоне зафиксирована на уровне 4688,81 МГц при напряжении 1,200 В, что является отличным результатом для столь доступной материнской платы, не предназначенной для разгона. Однако в режиме «100% upgrade» при сильной нагрузке система работала нестабильно, выдавая «синий экран».
Также отметим, что при активации любого из предустановленных профилей, частота оперативной памяти составляла максимально возможные для этой системы 1600 МГц (как и указывает производитель в спецификации). Хотя по информации в BIOS, скорость работы используемых модулей должна была повыситься до 1866 МГц при активации профилей «60% upgrade» и «80% upgrade» или до 2133 МГц в режиме «100% upgrade».
В ручном режиме, при помощи простого увеличения множителя тестового процессора, удалось добиться стабильной работы системы при частоте CPU 4589,05 МГц и напряжении 1,200 В.
Тестирование
Для проверки возможностей материнской платы GIGABYTE GA-H81M-S1 использовалось следующее оборудование:
Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable
Scythe Kama Angle Rev.B
2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP
AMD Radeon HD 6970 2 ГБ GDDR5
AVerMedia Live Gamer Portable
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
ASUS DRW-1814BLT SATA
Seasonic X-560 Gold (SS-560KM Active PFC)
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)
Результаты тестов
Полученные результаты свидетельствуют о равных показателях производительности GIGABYTE GA-H81M-S1 и конкурентных аналогов. Это указывает на высокое качество сборки новинки, подбор хороших компонентов и тщательную оптимизацию настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
Уровень шума, дБ (А)
Динамический диапазон, дБ (А)
Гармонические искажения + шум, дБ(A)
Интермодуляционные искажения + шум, %
Взаимопроникновение каналов, дБ
Интермодуляции на 10 кГц, %
Общая оценка
Очень хорошо
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
Уровень шума, дБ (А)
Динамический диапазон, дБ (А)
Гармонические искажения + шум, дБ(A)
Интермодуляционные искажения + шум, %
Взаимопроникновение каналов, дБ
Интермодуляции на 10 кГц, %
Общая оценка
Очень хорошо
Предустановленный 8-канальный звуковой кодек Realtek ALC887 демонстрирует более чем хорошее качество звука для данного сегмента, которого будет достаточно большинству пользователей. Также у вас всегда есть возможность установить дискретную звуковую плату с интерфейсом PCI Express x1.
Выводы
В результате обзора и тестирования доступной материнской платы GIGABYTE GA—H81M—S1, стоит отметить, что она точно не разочарует своего покупателя. Несмотря на желание производителя снизить конечную стоимость, материнская плата получила отличное качество исполнения, приятный дизайн, необходимые современному пользователю порты USB 3.0 и SATA 6 Гбит/с, а также приятный бонус в виде возможности разгона процессоров с разблокированным множителем. Уже по традиции для материнских плат компании GIGABYTE отметим высокое качество используемой элементной базы в ключевых узлах, которая включает в себя дроссели с ферритовым сердечником, твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением открытого канала. Однако в случае с GIGABYTE GA-H81M-S1 есть одна оговорка, а именно использование менее долговечных электролитических конденсаторов во второстепенных цепях питания. На наш взгляд, подобный шаг производителя вполне оправдан, ведь мы с вами говорим об одной из самых доступных материнских плат для работы с процессорами компании Intel четвертого поколения (Intel Haswell).
Что же касается особенностей, то перед покупкой стоит помнить об ограничении в 16 ГБ для подсистемы оперативной памяти, а также о неудобном подключении многоканальной акустики.
В итоге GIGABYTE GA-H81M-S1 является компактным, качественным и, что самое главное в данном случае, очень доступным решением, которое полностью соответствует своей стоимости.
- концепция Ultra Durable, которая включает в себя качественную элементную базу и повышенный уровень защиты внутренних компонентов;
- поддержка портов USB 3.0 и SATA 6 Гбит/с;
- наличие возможности разгона процессоров с разблокированным множителем;
- поддержка ряда фирменных технологий и утилит;
- доступная стоимость.
- присутствие электролитических конденсаторов в цепях питания второстепенной важности;
- два DIMM-слота для установки модулей оперативной памяти;
- неудобное подключение многоканальной акустики.
Выражаем благодарность компании MTI, официальному дистрибьютору продукции GIGABYTE, за предоставленную для тестирования материнскую плату.
