Обзор материнской платы H370 Aorus Gaming 3 WiFi на чипсете Intel H370

Оглавление

Компания Gigabyte одной из первых анонсировала материнские платы на новом чипсете Intel H370 под процессоры Intel Core 8-го поколения. В этой статье мы рассмотрим одну из моделей этого нового семейства: плату H370 Aorus Gaming 3 WiFi.

Комплектация и упаковка

Плата H370 Aorus Gaming 3 WiFi поставляется в небольшой по размерам коробке, оформленной в фирменном стиле линейки Aorus.

Комплект поставки включает в себя руководство пользователя, два SATA-кабеля (все разъемы с защелками, два кабеля имеет угловой разъем с одной стороны), заглушку для задней панели платы и G-коннектор для облегчения подключения проводов от фронтальной панели корпуса к плате, а также эмблему, наклеиваемую на корпус с логотипом Aorus, и Wi-Fi-модуль с антенной.

Конфигурация и особенности платы

Сводная таблица характеристик платы H370 Aorus Gaming 3 WiFi приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Форм-фактор

Плата H370 Aorus Gaming 3 WiFi выполнена в форм-факторе ATX (305×244 мм). Для ее монтажа в корпус предусмотрено девять отверстий.

Чипсет и процессорный разъем

Плата H370 Aorus Gaming 3 WiFi основана на новом чипсете Intel H370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате H370 Aorus Gaming 3 WiFi предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате H370 Aorus Gaming 3 WiFi имеется два слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и три разъема M.2.

Первый (если считать от процессорного разъема) слот с форм-фактором PCI Express x16 реализован на базе процессорных линий PCIe 3.0 и представляет собой слот PCI Express 3.0 x16. Второй слот с форм-фактором PCI Express x16 реализован на базе чипсетных линий PCIe 3.0, и работает на скорости x4, то есть представляет собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Естественно, плата не поддерживает технологию Nvidia SLI и допускает лишь объединение двух видеокарт по технологии AMD CrossFireX (в несимметричном режиме).

Слоты PCI Express 3.0 x1 реализованы через чипсет Intel H370.

Как уже отмечалось, кроме слотов PCI Express на плате имеются три разъема M.2, реализованные через чипсет. Один разъем (M2M_32G) поддерживает накопители типоразмера 2242/2260/2280/22110 с интерфейсом только PCIe 3.0 x4/x2.

Для накопителя, устанавливаемого в этот разъем, предусмотрен радиатор.

Второй разъем (M2P_16G) поддерживает накопители типоразмера 2242/2260/2280 с интерфейсом PCIe 3.0 x2 и SATA 6 Гбит/с.

Еще один разъем M.2 (CNVI) предназначен для установки Wi-Fi-модуля, который поставляется в комплекте с платой. Этот разъем обеспечивает интерфейс PCIe x1.

Видеоразъемы

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4 и DVI-D.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel H370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Все USB порты реализованы непосредственно через новый чипсет Intel H370. Два порта USB 3.0 (Type-A), четыре порта USB 2.0, а также два порта USB 3.1 (Type-A, Type-C) выведены на заднюю панель платы. Для подключения еще четырех двух портов USB 2.0 и двух портов USB 3.0 на плате имеется два разъема соответствующих разъема (по два порта на разъем). Кроме того, имеется разъем вертикального типа для подключения фронтального порта USB 3.0 (Type-C)

Сетевой интерфейс

Для подключения к сети на плате H370 Aorus Gaming 3 WiFi предусмотрен гигабитный интерфейс на базе контроллера PHY-уровня Intel i219-V.

Кроме того, как уже отмечалось, в комплект платы входит Wi-Fi-модуль Intel 9560NGW типоразмера 2230, который устанавливается в разъем M.2 (ключ E).

Как это работает

В отличие от чипсета Intel Z370, который ничем не отличается от Intel Z270 кроме поддержки процессоров Intel Core 8-го поколения, между чипсетами Intel H370 и Intel H270 есть весьма существенное различие: в H370 реализована поддержка портов USB 3.1, чего не было у H270.

Чипсет Intel H370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0/3.1 и SATA 6 Гбит/с. Часть портов строго фиксированы, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0/3.1 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 8 портов USB 3.0 и не более 4 портов USB 3.1, но так, чтобы в сумме было не более 8 портов USB 3.1/USB 3.0, а общее количество USB-портов (включая USB 2.0) не превосходило 14. Кроме того, должно быть не более 6 портов SATA и не более 20 портов PCIe 3.0.

Если говорить об отличиях между чипсетами Intel Z370 и Intel H370, то они следующие. Во-первых, чипсет Intel Z370 позволяет разгонять процессор, чего нельзя реализовать на плате с чипсетом Intel H370. Во-вторых, чипсет Intel Z370 позволяет комбинировать 16 процессорных линий PCIe 3.0 как один порт x16, как два порта x8 или как один порт x8 и два порта x4. Чипсет Intel H370 позволяет группировать эти линии только в порт x16. В-третьих, в чипсете Intel H370 на четыре порта PCIe 3.0 меньше, чем в чипсете Intel Z370. В-четвертых, чипсет Intel Z370 обеспечивает поддержку технологии Intel RST для PCIe 3.0 для трех устройств, а чипсет Intel H370 — только для двух. Говоря проще, на платах с чипсетом Intel H370 не может быть больше двух разъемов M.2 (PCIe 3.0 x4/x2). И в-пятых, чипсет Intel Z370 поддерживает больше портов USB 3.0 (до 10), но не поддерживает порты USB 3.1.

А теперь посмотрим, как все это реализовано в варианте платы H370 Aorus Gaming 3 WiFi.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, четыре слота PCI Express 3.0 x1, два разъема M.2 для SSD-накопителей, разъем M.2 для Wi-Fi-модуля и гигабитный сетевой контроллер. Все это в совокупности требует 16 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA, два порта USB 3.1 и пять портов USB 3.0, а это еще 13 HSIO-портов. То есть всего получается 29 HSIO-портов. Но это мы не учли, что один разъем M.2 для SSD-накопителей может работать в SATA-режиме, поэтому без разделения портов тут не обошлось: порт SATA#1 разделяется с разъемом M2P_16G. Если задействуется порт SATA#1, то разъем M2P_16G будет доступен только в режиме PCIe 3.0 x2, если же разъем M2P_16G задействуется в режиме SATA, то порт SATA#1 будет недоступен.

Блок-схема платы H370 Aorus Gaming 3 WiFi чипсета показана на рисунке.

Дополнительные особенности

Если говорить о дополнительных особенностях платы H370 Aorus Gaming 3 WiFi, то их не так много (не тот ценовой сегмент), но они есть. Правда, тут нет ни индикатора POST-кодов, ни каких-либо кнопок, но зато в большом изобилии подсветка.

Подсвечиваются слоты памяти, радиатор чипсета, а также с обратной стороны платы подсвечивается контур зоны аудиотракта. Кроме того, рядом с 24-контактным разъемом питания имеется моддинговый подсвечиваемый элемент в виде узкой полоски оргстекла с нанесенным рисунком. По бокам этой полоски на плате имеются два светодиода, а сама полоска выполняет роль световода, причем полоска заменяемая.

Управлять подсветкой можно через встроенную в UEFI BIOS утилиту Gigabyte RGB Fusion. Доступно задание цвета подсветки и выбор эффекта свечения.

Еще одной особенностью платы является наличие аж четырех разъемов для подключения светодиодных лент: двух пятиконтактных (12V/G/R/B/W) для подключения стандартных неадресуемых лент 5050 RGB и двух цифровых трехконтактных (V/D/G) для адресуемых лент 5050 (с адресацией каждого светодиода). Два цифровых разъема дополнены переключателями (перемычками), которые позволяют задавать напряжение питания 5 или 12 В. Управление RGB-лентами производится через утилиту Aorus RGB Fusion, которую можно скачать с сайта производителя.

Система питания

Как и большинство плат, модель H370 Aorus Gaming 3 WiFi имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора на плате является 10-канальным. Управляется регулятор напряжения питания 7-фазным (4+3) PWM-контроллером Intersil ISL95866. В каждом канале питания используется пара MOSFET-транзисторов NTMFS4C06N и NTMFS4C10N компании On Semiconductor.

Система охлаждения

Система охлаждения платы H370 Aorus Gaming 3 WiFi состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема, они предназначены для отвода тепла от MOSFET-транзисторов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета.

Кроме того, есть и отдельный радиатор, предназначенный для SSD-накопителя, устанавливаемого в разъем M.2 (M2M_32G).

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще три — для дополнительных корпусных вентиляторов. Один разъем для кулера процессора и один разъем для корпусного вентилятора могут использоваться для подключения помпы СВО.

Аудиоподсистема

Аудиоподсистема платы H370 Aorus Gaming 3 WiFi основана на кодеке Realtek ALC1220, изолирована на уровне слоев PCB от прочих компонентов платы и выделена в отдельную зону.

На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате H370 Aorus Gaming 3 WiFi получил оценку «Хорошо».

Источник

Обзор материнской платы Gigabyte H370 Aorus Gaming 3 WiFi. Оценка быстродействия Core i5-8600K при работе с памятью DDR4-2666 на новом чипсете

Для работы процессоров Coffee Lake-S компания Intel в который раз решилась на выпуск нового семейства PCH. Поначалу всем пользователям доступен был лишь Z370, который фактически повторял возможности предыдущего Z270. И вот, наконец, на рынке появились младшие модели во главе с H370. И в этом обзоре мы изучим особенности построения системной платы, использующей новейший хаб, но сперва предлагаю оценить возможности трёхсотого семейства в его нынешнем виде:

Поддерживаемые процессоры	Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем	LGA1151
Чипсет	Intel H370
Память	4 × DDR4 (до 64 ГБ)
Аудиоподсистема	Realtek ALC1220
Сетевой контроллер	Intel i219-V
Слоты расширения	1 × PCI Express 3.0 x16 1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16) 4 × PCI Express 3.0 x1 3 × M.2
SATA-разъемы	6 × SATA 6 Гбит/с
USB-порты	4 × USB 3.0 (Type-A) 1 × USB 3.0 (Type-С) 1 × USB 3.1 (Type-C) 1 × USB 3.1 (Type-A) 6 × USB 2.0
Разъемы на задней панели	2 × USB 3.0 (Type-A) 4 × USB 2.0 (Type-A) 1 × USB 3.1 (Type-C) 1 × USB 3.1 (Type-A) 1 × HDMI 1 × DVI-D 1 × RJ-45 1 × PS/2 6 аудиоразъемов типа миниджек (3,5 мм)
Внутренние разъемы	24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 6 × SATA 6 Гбит/с 3 × M.2 5 разъемов для подключения 4-контактных вентиляторов 1 разъем для подключения портов USB 3.0 1 разъем для подключения портов USB 2.0 1 разъем для подключения порта USB 3.0 (Type-C) 1 разъем для подключения COM-порта 2 разъема для подключения RGB-ленты 2 разъема для подключения цифровой RGB-ленты
Форм-фактор	ATX (305×244 мм)
Цены

Модель	Z370	Q370	H370	Q360	B360	H310
Количество модулей DIMM на канал	2					1
Количество поддерживаемых дисплеев	3					2
Версия DMI (Direct Media Interface)	3 (8 ГТ/с)					2 (5 ГТ/с)
Версия PCI Express	3.0					2.0
Максимальное количество каналов PCI Express	24		20	14	12	6
Конфигурации PCI Express	x1, x2, x4
Общее количество портов USB	14				12	10
Максимальное количество портов USB 3.1 Gen2	–	6	4			–
Максимальное количество портов USB 3.1 Gen1	10		8		6	4
Максимальное количество портов USB 3.1	10		8		6	4
Максимальное количество портов USB 2.0	14				12	10
Поддержка конфигураций RAID (PCI-E)	0, 1, 5			–
Поддержка конфигураций RAID (SATA)	0, 1, 5, 10			–
Максимальное количество портов SATA 6 Гбит/с	6					4
Интегрированный беспроводной сетевой адаптер	–	Wireless-AC MAC
Интегрированный сетевой адаптер	MAC
Поддержка редакции для процессорного порта PCI Express	3
Поддержка конфигураций для процессорного порта PCI Express	x16+x0+x0 x8+x8+x0 x8+x4+x4		x16
Технология Intel Optane	+					–
Технология Intel Rapid Storage	+
Максимальное количество портов для накопителей PCI-E в рамках поддержки Intel Rapid Storage	3		2	1		0

Если кратко, нововведения заключаются в следующем: появилась нативная поддержка USB 3.1 Gen2 (везде, кроме младшей модели) и повсеместная интеграция Wireless-AC MAC. Как мы помним, оверклокинг, как процессора, так и памяти, поддерживается исключительно версией Z370. Обозначенные только что новации грядут, вероятнее всего, и для структуры будущего Intel Z390, но выход этого хаба отложен до момента презентации новых (восьмиядерных?) моделей ЦП.

Рассматриваемая системная плата образует максимально заряженную конфигурацию, в то же время тут нет сторонних контроллеров, тем самым мы сможем получить исчерпывающие сведения о возможностях современной, но не старшей платформы для всех ныне существующих процессоров Coffee Lake-S.

Всем своим видом устройство намекает на целевое предназначение — игровой ПК. Набор возможностей содержится в таблице ниже:

Модель	Gigabyte H370 Aorus Gaming 3 WiFi (rev. 1.0)
Официальная страница продукта в Сети	gigabyte.com
Чипсет	Intel H370
Процессорный разъём	Socket 1151
Процессоры	Core i7, Core i5, Core i3 (Coffee Lake-S)
Память	4 DIMM DDR4 SDRAM 2133/2400/2666, максимум 64 ГБ
Слоты PCI-E	1 x PCI Express 3.0 x16 1 x PCI Express 3.0 x16 (x4) 4 x PCI Express 3.0 x1
M.2	1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280/22110) 1 x PCI Express 3.0 x2, SATA 6 Гбит/с (Key M, 2242/2260/2280) 1 x PCI Express 3.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре)	Intel UHD 630
Видеоразъёмы	HDMI 1.4, DVI-D
Количество подключаемых вентиляторов	5x 4pin
Порты PS/2	1 (клавиатура/мышь)
Порты USB	2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), H370) 5 х 3.1 Gen1 (2 разъёма на задней панели, H370) 6 x 2.0 (4 разъёма на задней панели, H370)
Serial ATA	6 x SATA 6 Гбит/с (H370)
RAID	0, 1, 5, 10 (SATA, H370)
Встроенный звук	Codec — Realtek ALC1220-VB (7.1, HDA)
S/PDIF	Разъём на плате (выход)
Сетевые возможности	Intel I219V (Gigabit Ethernet) Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM	+
TPM	+
UEFI	AMI UEFI
Форм-фактор	ATX
Размеры, мм	305 x 244
Дополнительные возможности	Thunderbolt header, Diagnostic LEDs (CPU, DRAM, VGA, BOOT), пара колодок для подключения лент digital LED, пара колодок для подключения лент RGBW LED, поддержка AMD 2-Way CrossFireX
Цена в рознице, $	–

Упаковка и комплектация

Коробка средних размеров, в оформлении используется акцент на принадлежности продукта к игровому семейству Aorus от Gigabyte. Название безошибочно указывает на способность работы с беспроводными сетями.

Сзади находится коллаж из различных изображений, сфокусированных, прежде всего, на аппаратных особенностях изделия. Программных бонусов, кроме cFosSpeed, здесь как таковых и нет. Пригодятся фото платы и небольшая таблица с её основными возможностями.

Внутри коробки, разумеется, помимо самой платы, есть:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• многоязычная инструкция по установке беспроводных модулей GC-CI22M_A и GC-CI11M_A;
• сам беспроводной модуль;
• выносная Wi-Fi-антенна с возможностью фиксации положения, оснащенная подставкой с вмонтированным магнитом;
• диск с драйверами и фирменным ПО (на фото не показан);
• наклейка с фирменным логотипом Aorus;
• «кобура» для удобного подключения корпусных разъемов G Connector;
• заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
• комплект из винта и стойки для устройств формата M.2;
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.

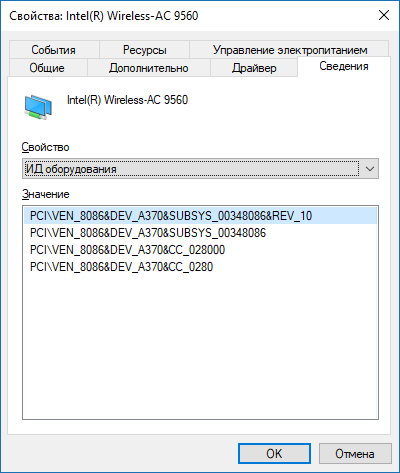

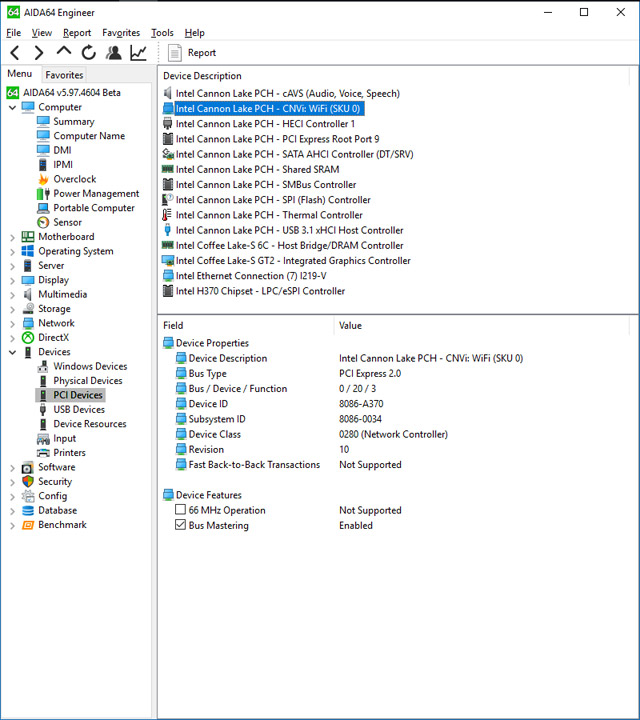

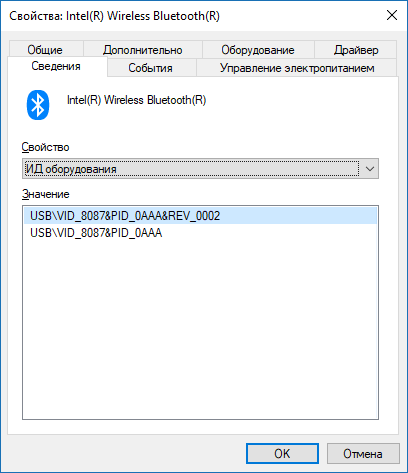

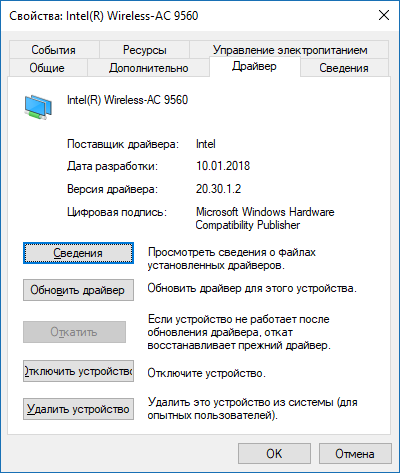

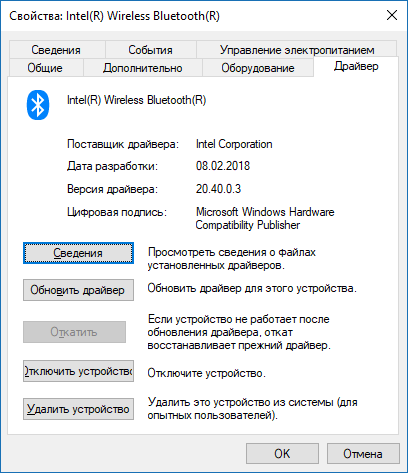

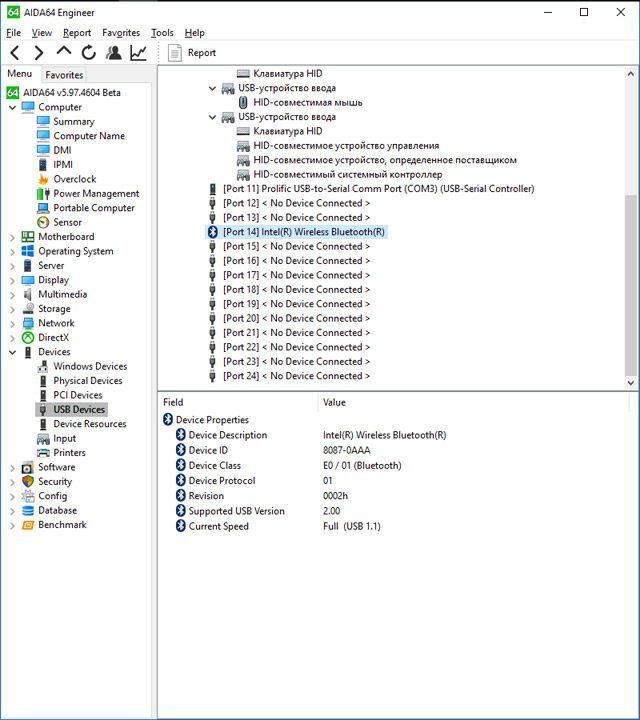

Наличие отдельного устройства класса 2230 M.2 Key E требует пояснений. Интегрированной в состав хабов теперь будет лишь «математическая» часть контроллеров беспроводных сетей, а сам радиомодуль получил реализацию в упрощённой, но всё же внешней модели. Разумеется, компания Intel представила собственные версии продуктов для такой схемы реализации, одним из них как раз мы можем наблюдать:

Антенна — отсоединяемая, точно такая же была в составе прежних продуктов компании Gigabyte.

Внешний вид

Поскольку изделие не подразумевает сколь-нибудь глубоких подходов к оверклокингу, то разработчики решили никак не обременять себя, оставив плату без кнопок, переключателей и индикаторов состояний. Лишь четвёрка светодиодов из состава Diagnostic LEDs поможет в трудную минуту, они распаяны под микросхемами с ПЗУ, которых тут две (одна — резервная). Формат соответствует стандартам ATX. Крепление в корпусе может пройти при участии девяти винтов.

Накладной козырёк над задней панелью крепится посредством винтов, а остальные элементы используют пластиковые «гвозди». Протравленный текстолит, образующий изолирующий участок звуковой подсистемы, снабжён рядом многоцветных светодиодов.

Следующий элемент с подсветкой — логотип серии, размещённый на охладителе PCH. Все индикаторы на устройстве — типа RGB, то есть многоцветные.

Наибольшее по длине устройство формата M.2 задумано устанавливать под весьма массивный охладитель.

Там же можно смонтировать и не столь длинные модели, для чего в комплекте есть дополнительная стойка и винт к ней. Термопрокладка на радиаторе занимает всю его площадь.

Ко второму сверху гнезду M.2 подведены исключительно линии SATA. А ключ типа E у третьего (как и небольшое посадочное место) подразумевает установку только адаптера беспроводных сетей.

Есть шесть выходов SATA продольного типа.

Для корпусных кабелей интерфейса USB заготовлено три поперечные колодки, по одной для каждого поколения (всего — три).

Шестнадцать линий PCI-E от процессора подведены к первому экранированному слоту. Все остальные работают с хабом.

Звуковая подсистема основана на обновлённом, как заявляет Gigabyte, кодеке ALC1220, получившем суффикс VB. Есть два типа конденсаторов, а вот дискретной модели ОУ, и тем более — ЦАП, тут не оказалось.

Сверху и снизу платы есть по паре штырьковых гнёзд, предназначенных для светодиодных лент. Две из них могут быть типа RGBW (имеют пять контактов), а ещё две — управляемые (трёхконтактные). Для последних доступен выбор типа питания (+5 или +12 В) посредством установки положения у рядом расположенной перемычки. Усиленные, экранированные слоты модулей DRAM и рядом расположенный светоотражатель на грани платы также оснащены подсветкой, свечением которой можно управлять.

Участок со стабилизатором напряжений выглядит очень уверенно. Радиаторы массивные и имеют немало рёбер.

Построение подсистемы питания напоминает уже рассмотренную схему модели Z370 Aorus Gaming 5, здесь упрощение коснулось интегрированной графики, каналов осталось два вместо трёх. За работу процессора ответственны четыре канала. ШИМ-контроллер тот же, а именно Intersil Corporation ISL95866. В него встроено три управляющих драйвера, а ещё три набраны дискретными моделями. Используются те же пары силовых элементов — ON Semiconductor NTMFS4C06N и NTMFS4C10N. Нетрудно понять, в составе линий CPU число их удвоено.

Качество контакта с термолипучками вопросов не вызывает, несмотря на упрощенный способ крепления радиаторов.

Задняя панель неплохо укомплектована, посетовать можно на отсутствие S/PDIF. Все выходы USB теперь реализованы исключительно силами хаба, имеется и один PS/2. Было бы уместным, на мой взгляд, ещё и наличие DisplayPort, ведь мы же имеем дело со старшей моделью, а не какой-то компромиссной версией, но, в целом, набор достаточно современный.

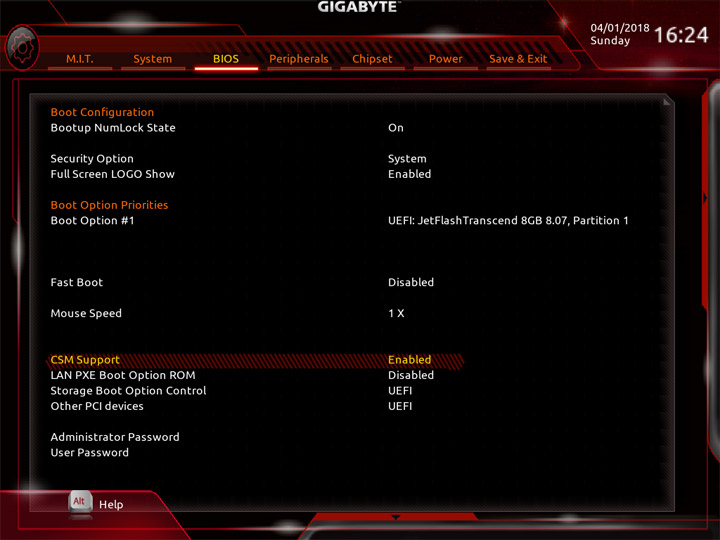

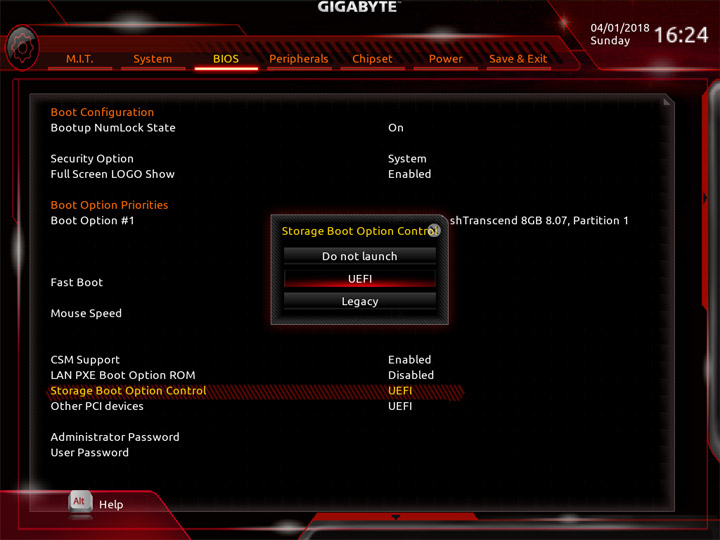

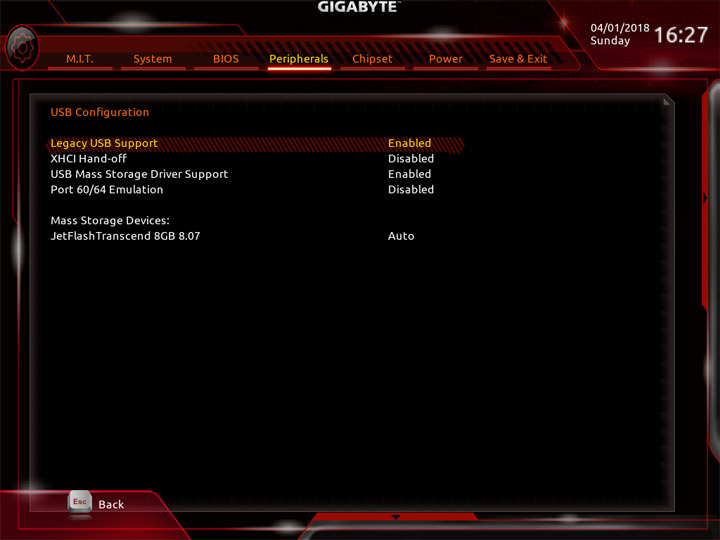

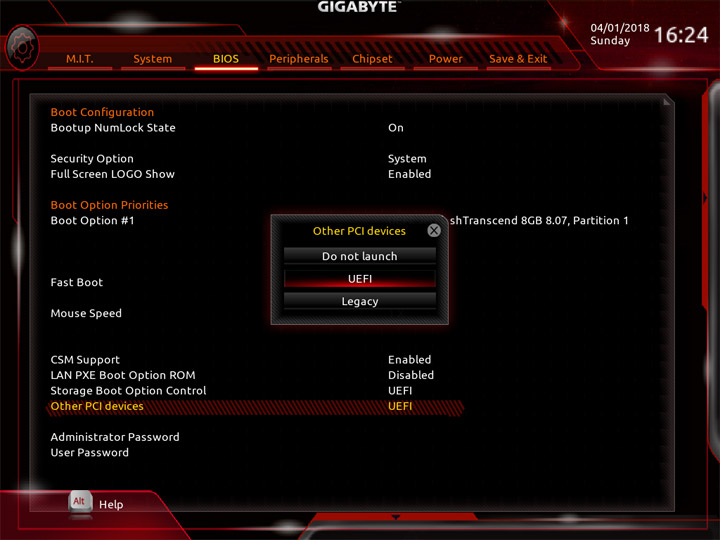

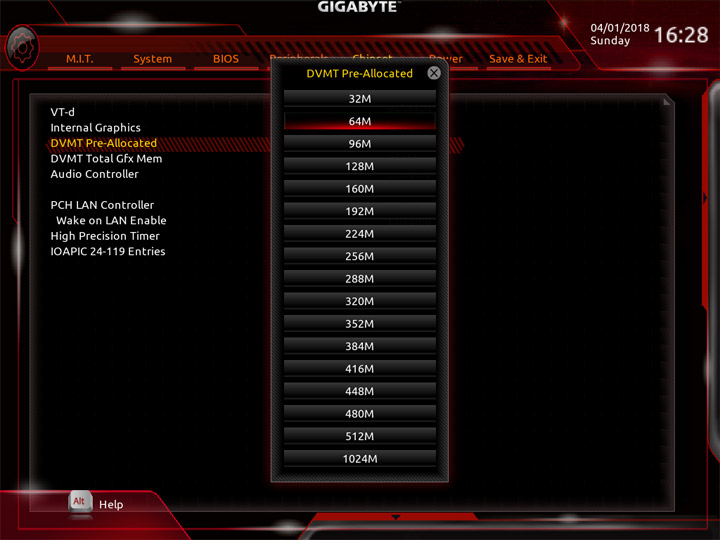

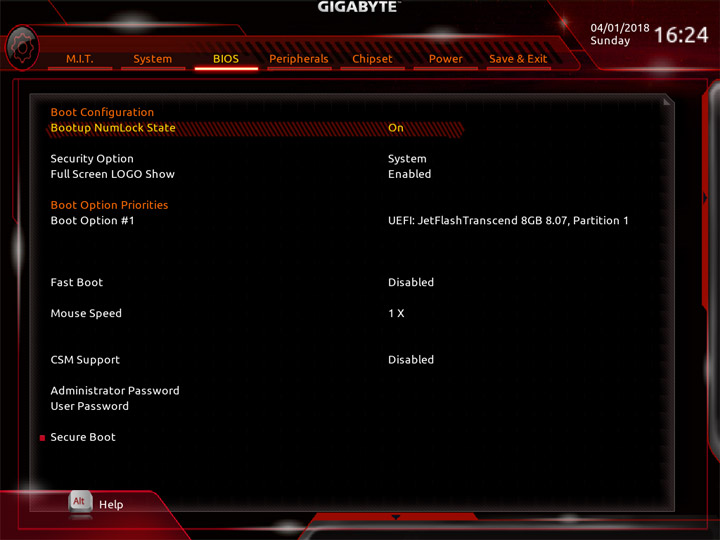

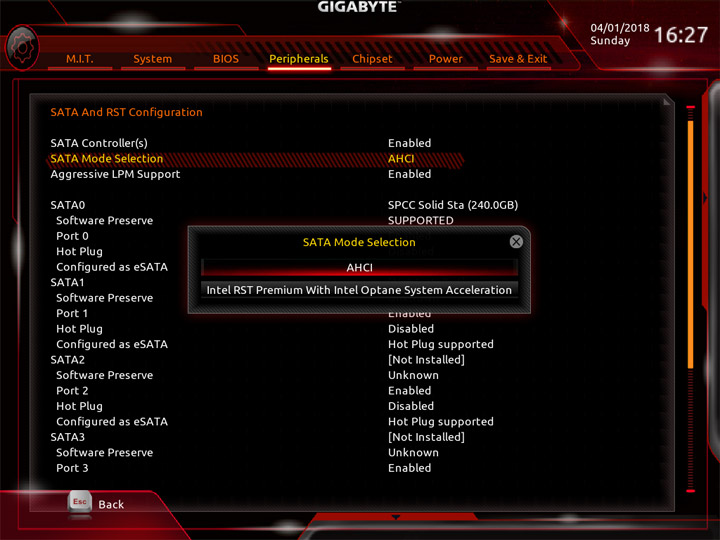

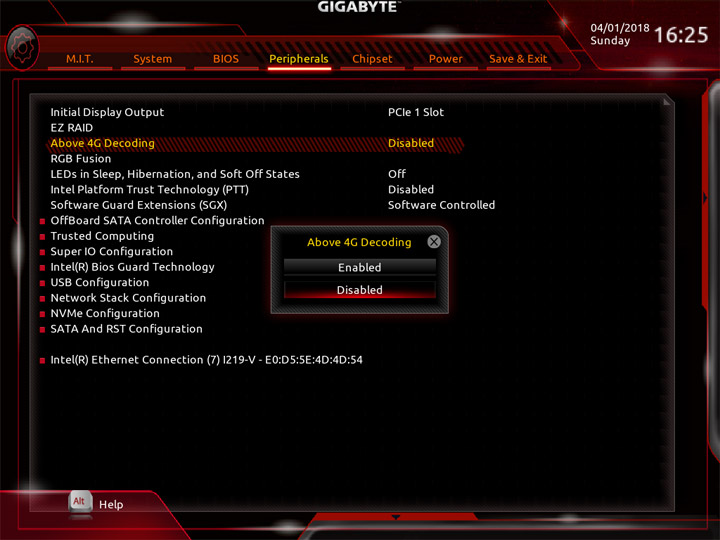

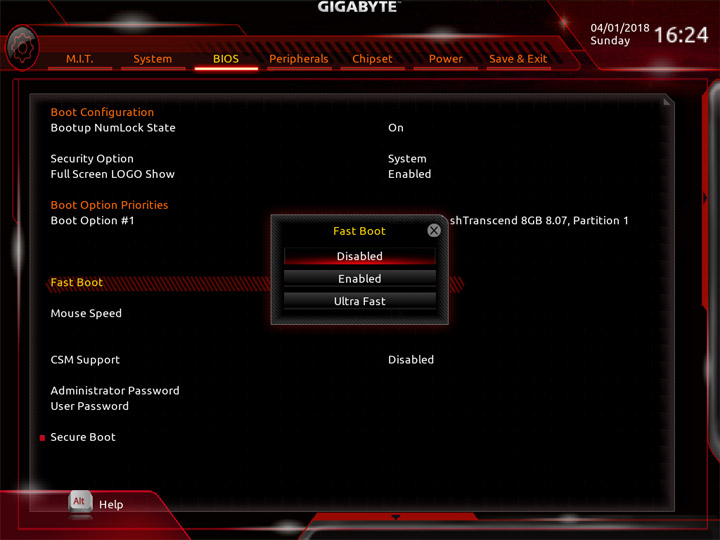

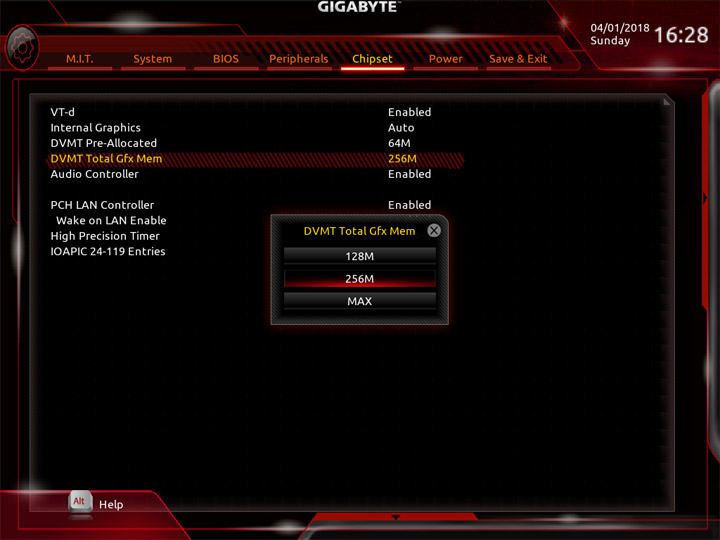

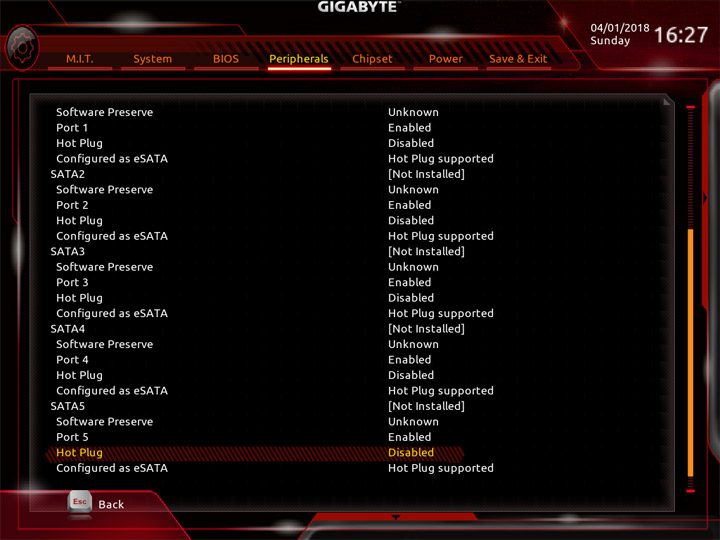

Возможности UEFI

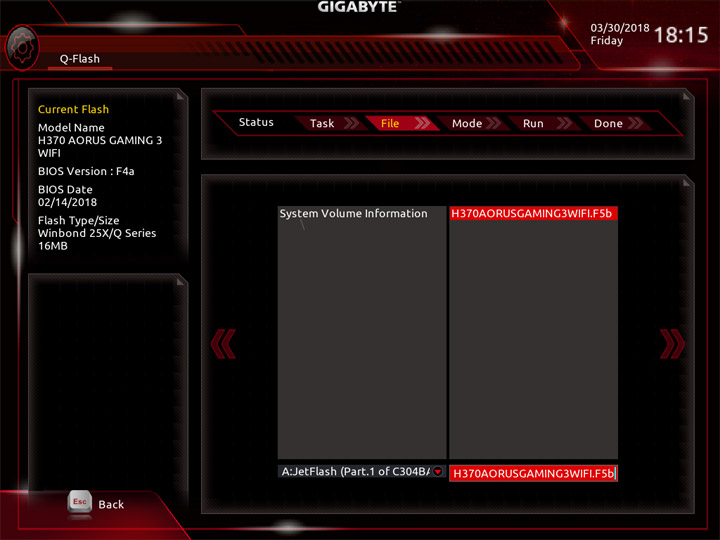

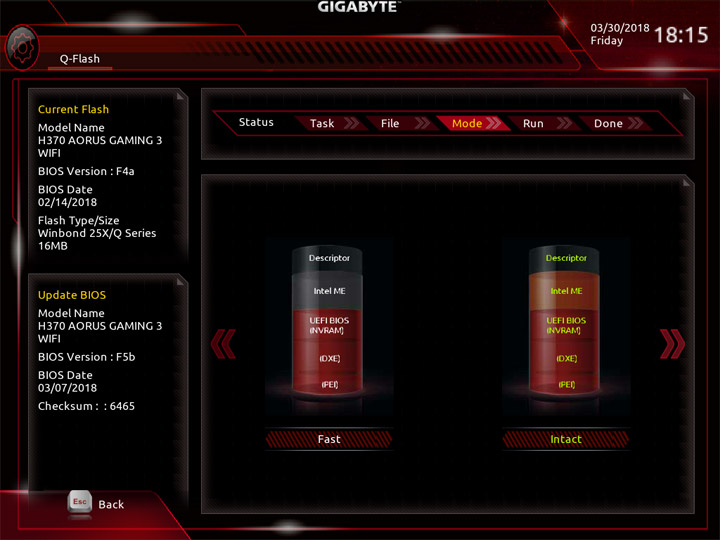

Фирменный механизм для обновления прошивки в среде UEFI называется Q-Flash, для знакомства с возможностями продукта я использовал наиболее свежую версию — F5b.

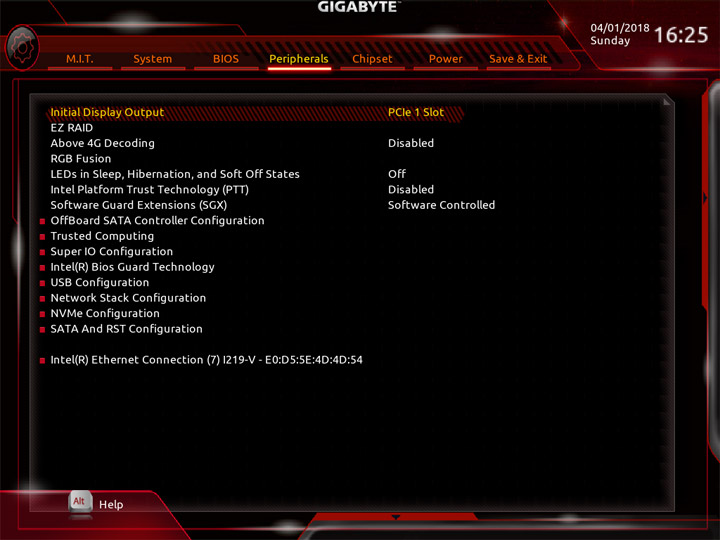

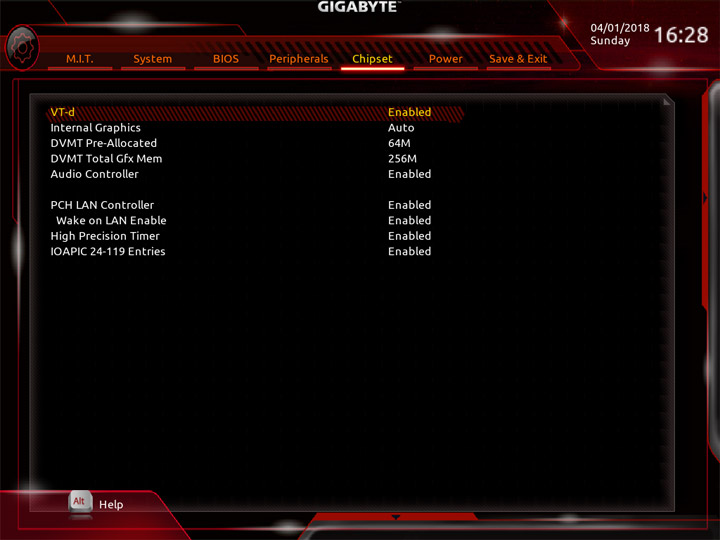

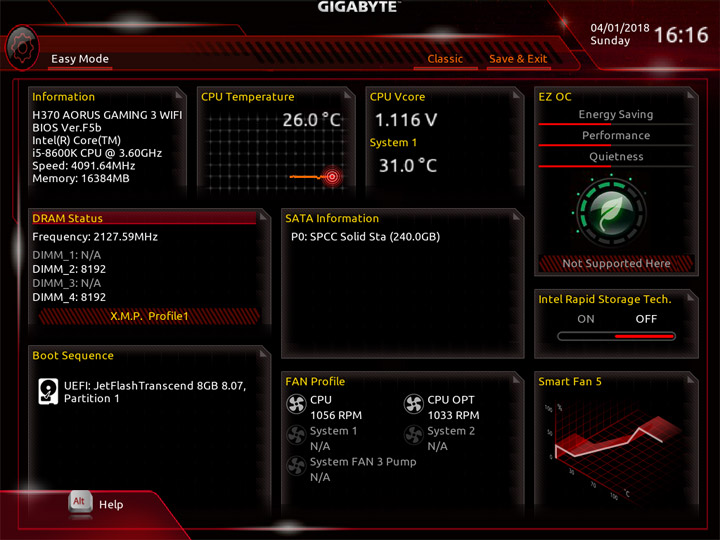

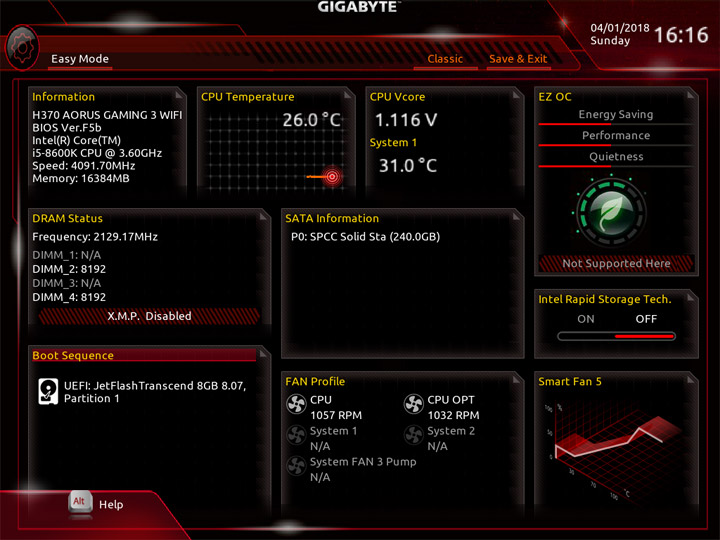

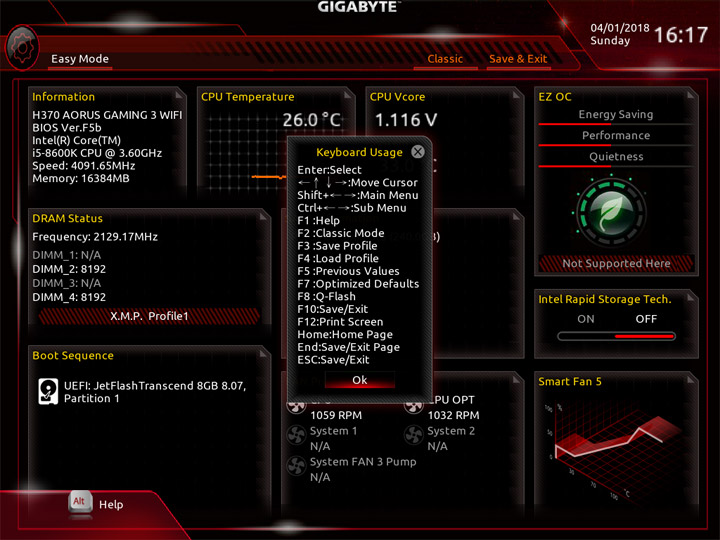

Оформление интерфейса совпадает с прежними продуктами Gigabyte, в частности, и с платами на базе Intel Z370. В простом режиме наладки (Easy Mode) доступен для активации профиль XMP, есть управление приоритетом у загрузочных устройств (CSM изначально деактивирован), остальные блоки и поля являются информационными.

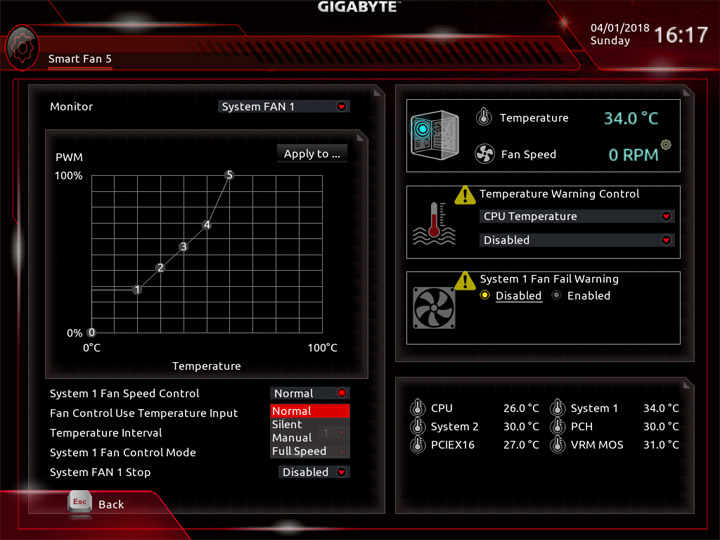

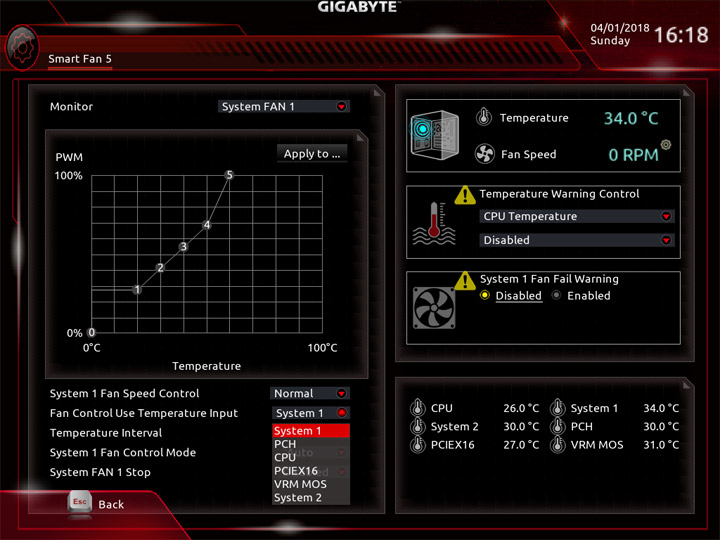

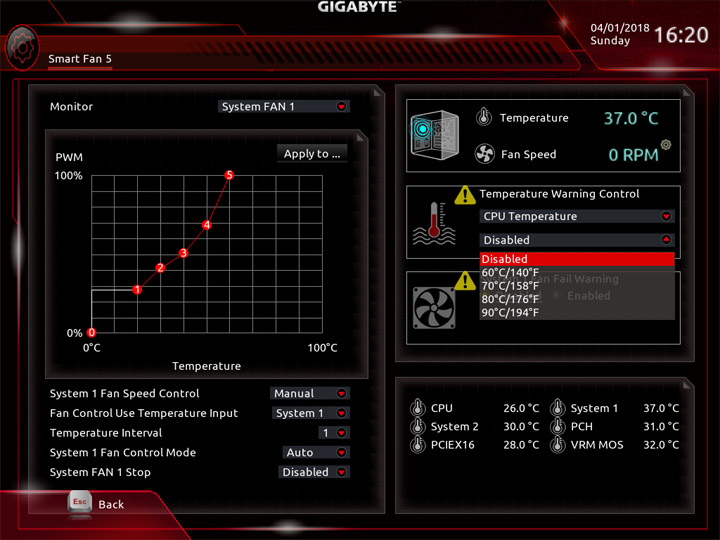

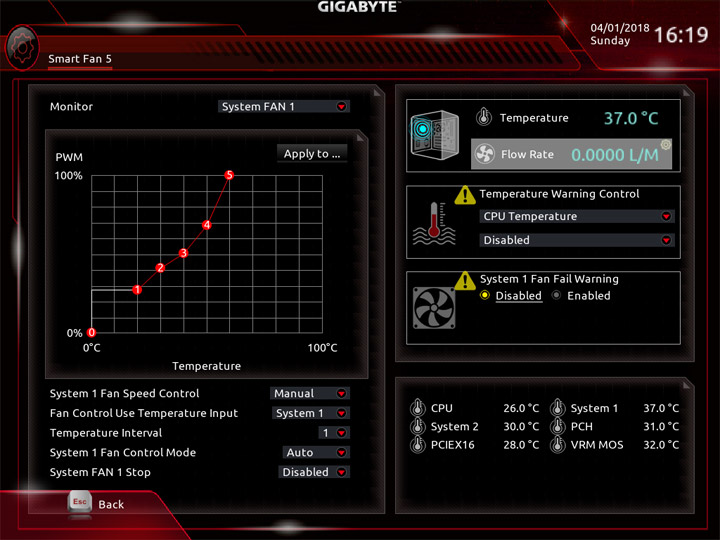

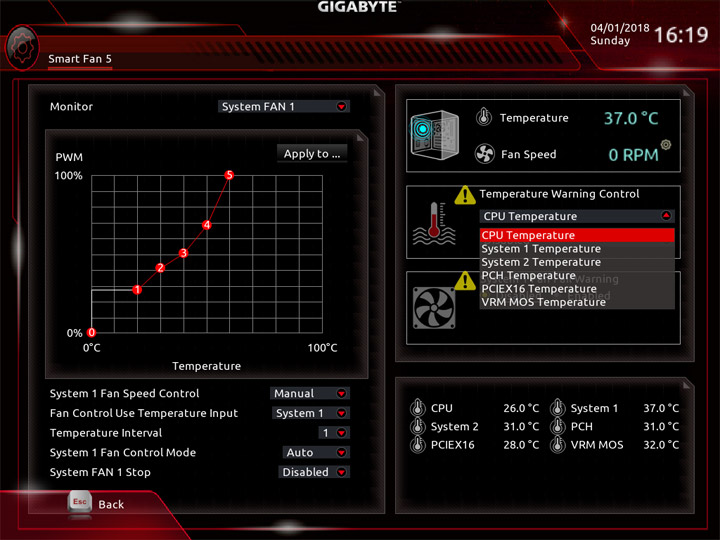

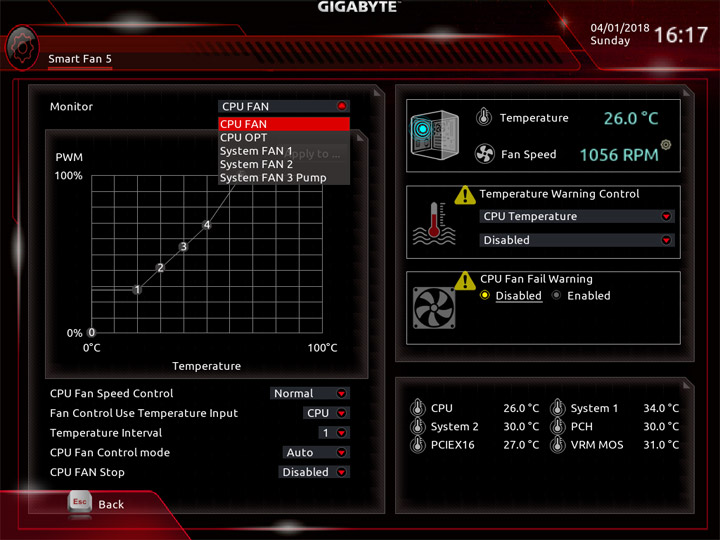

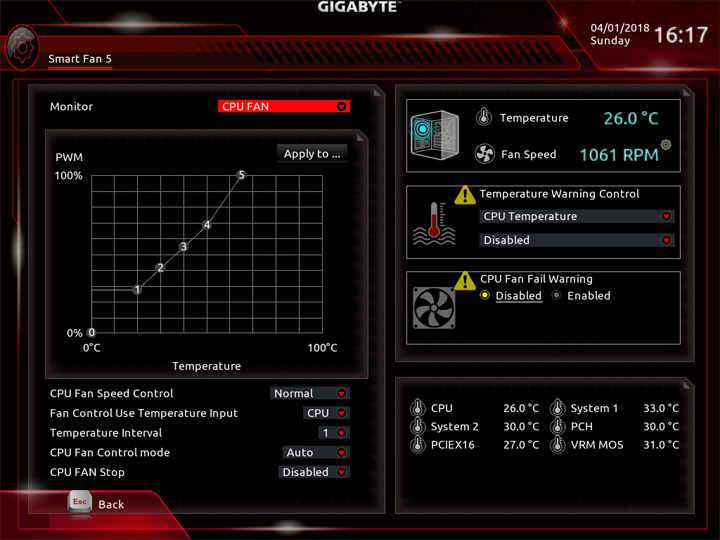

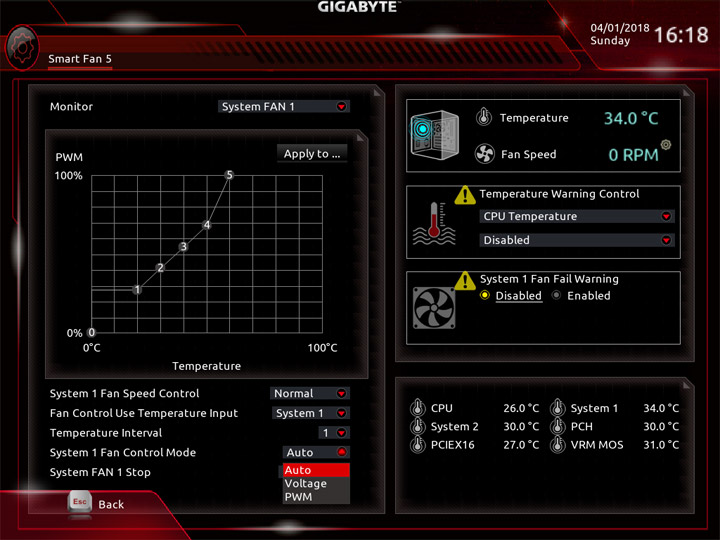

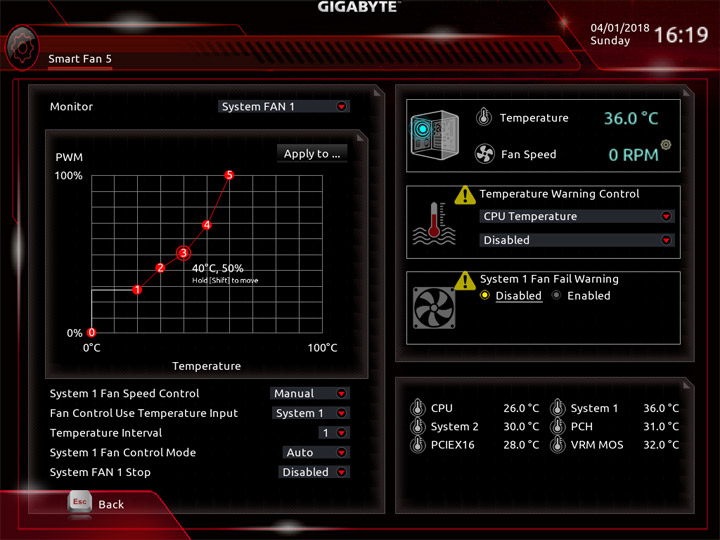

Механизм управления охладителями имеет собственное меню — Smart Fan 5. Каждая колодка обладает возможностью автоматического определения типа устройства, но, при необходимости, его можно указать и вручную. Одно из шести температурных значений можно использовать как опорный параметр в алгоритме замедления крыльчатки. Допускается преобразование показателей с «об/мин» до «л/мин», если будет использоваться датчик потока из контура СЖО.

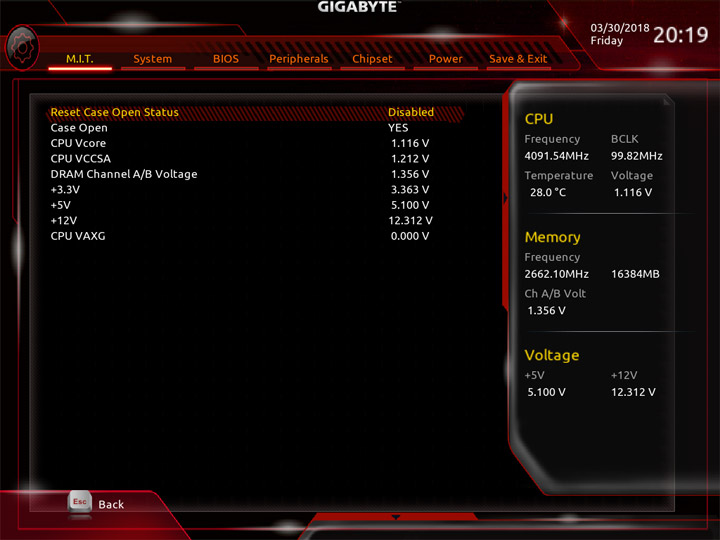

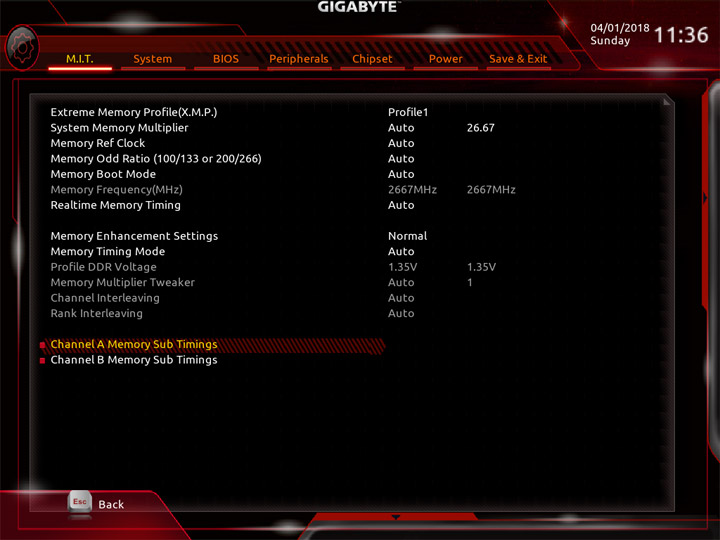

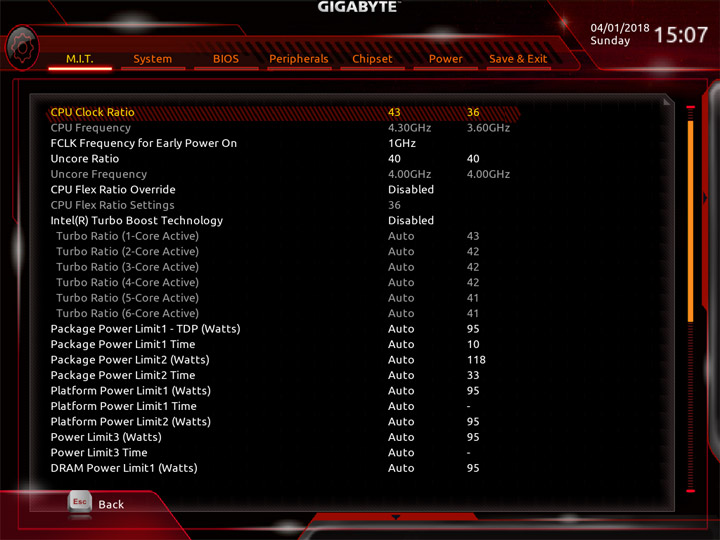

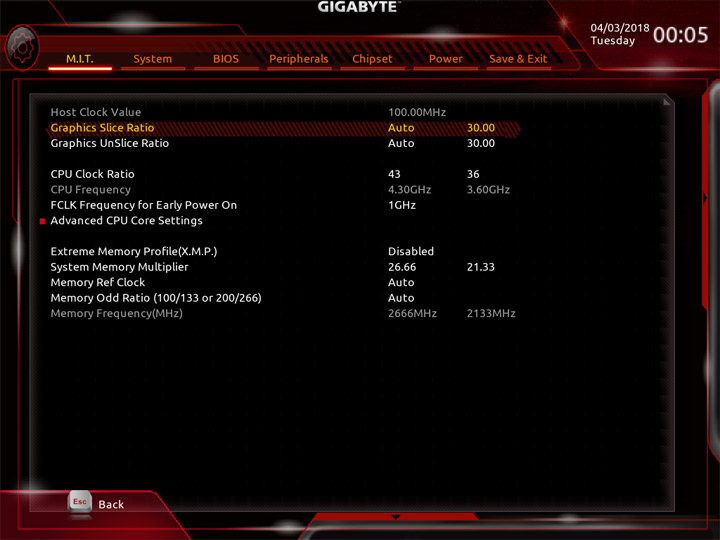

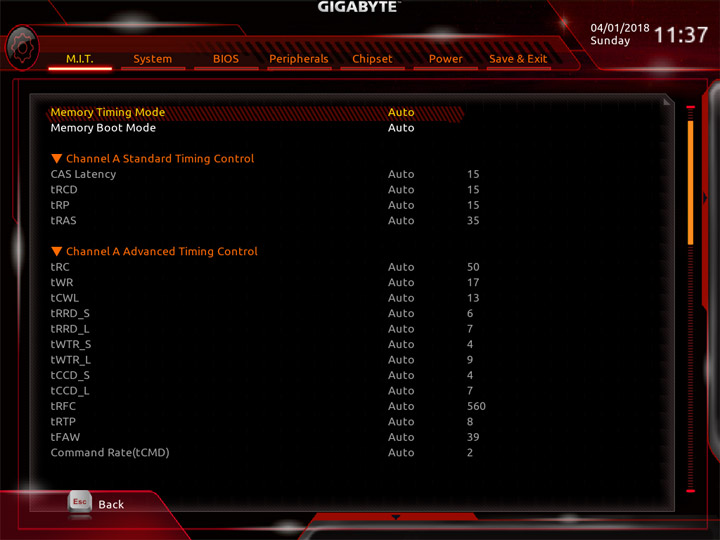

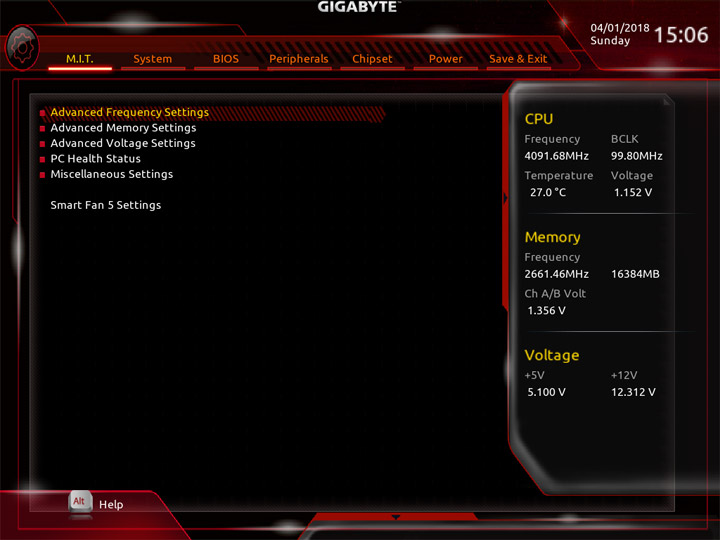

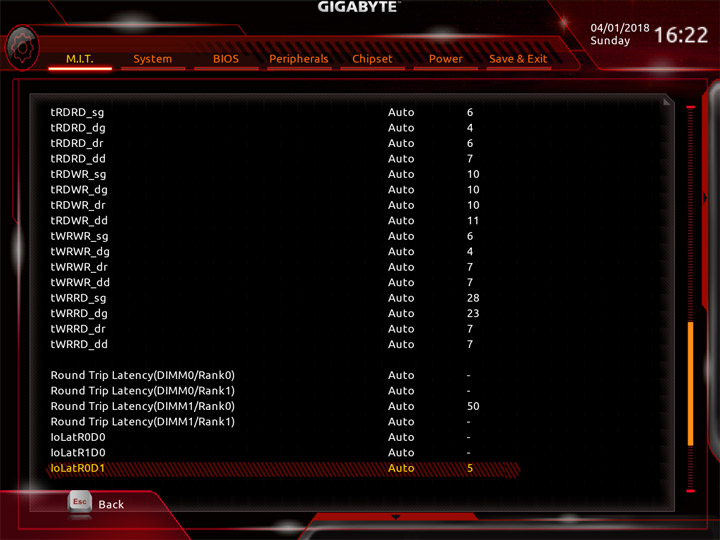

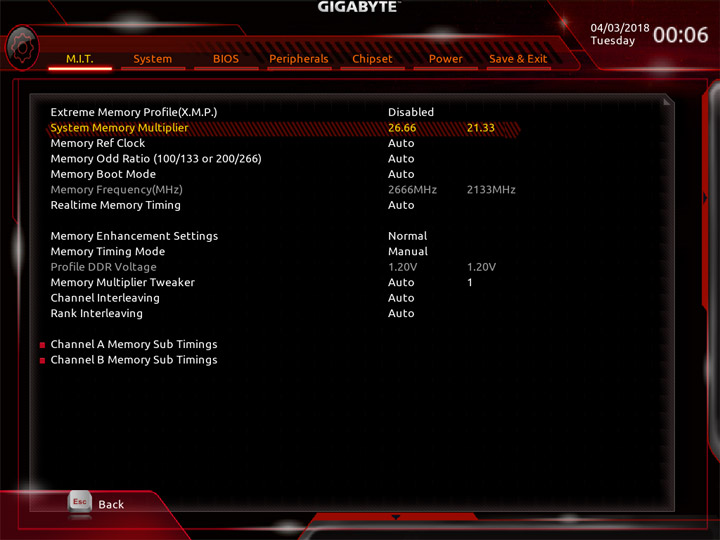

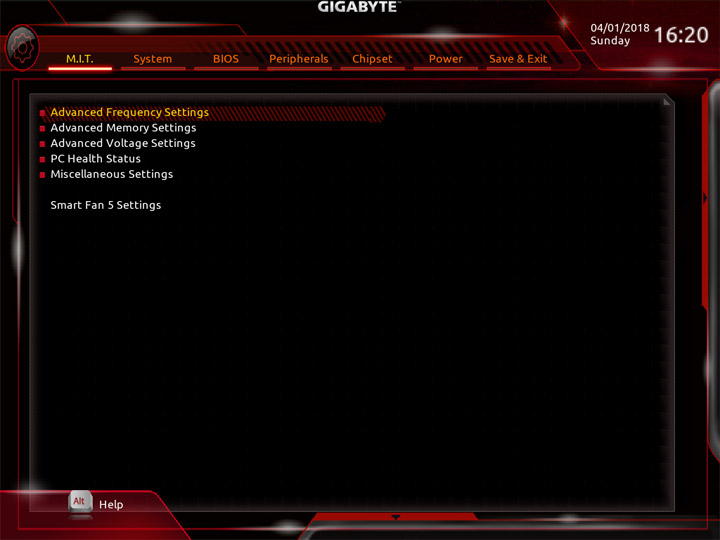

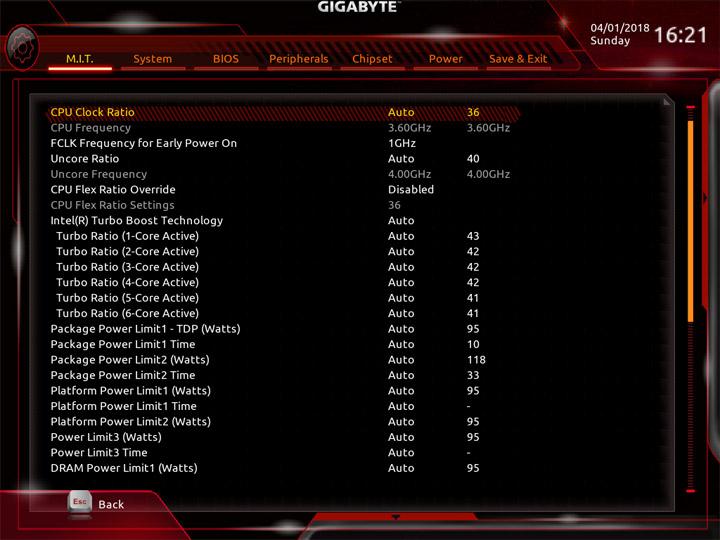

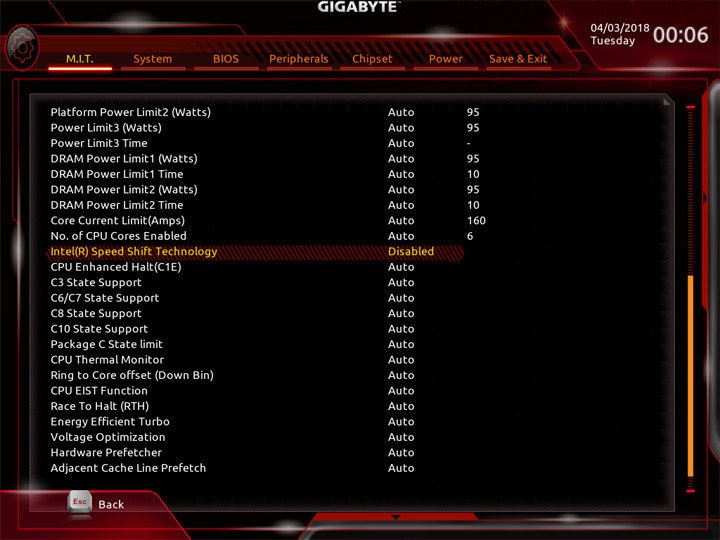

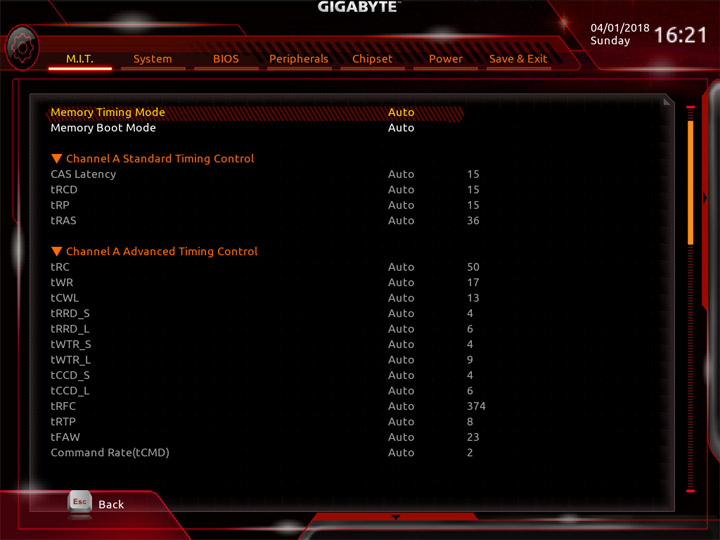

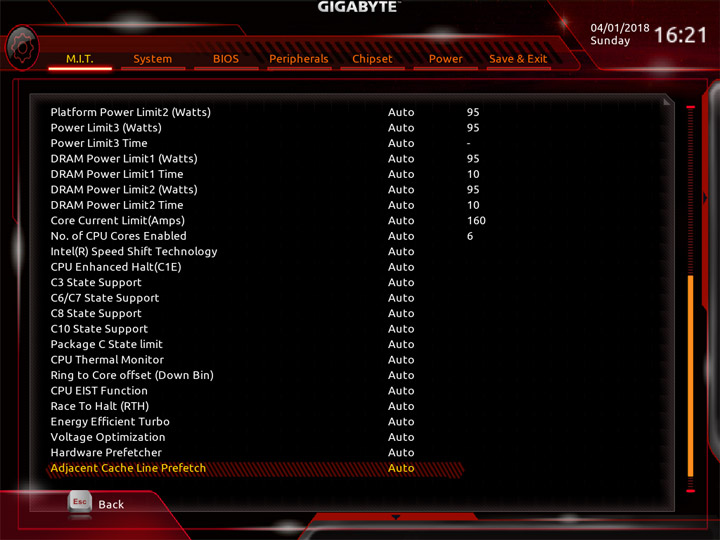

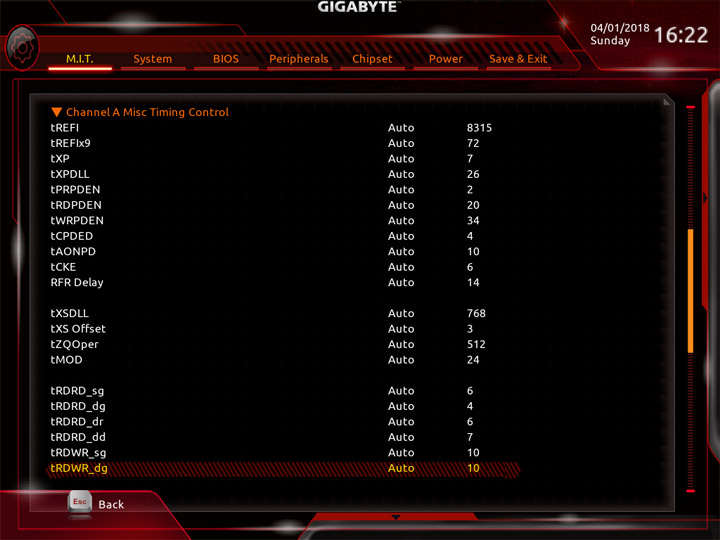

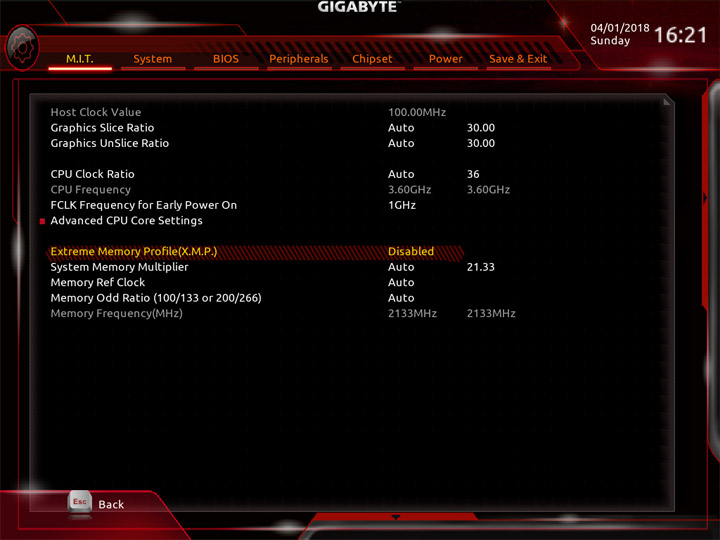

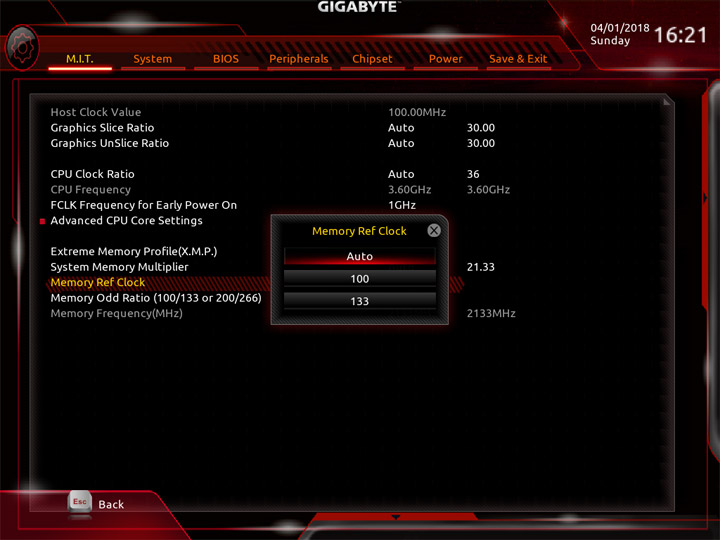

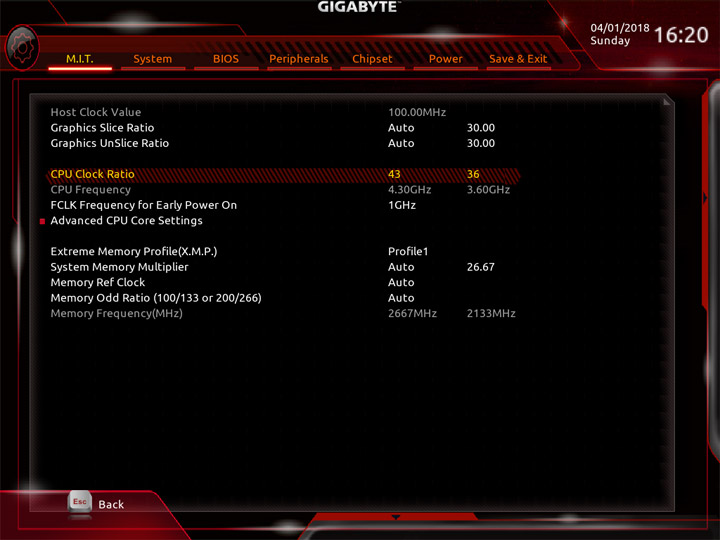

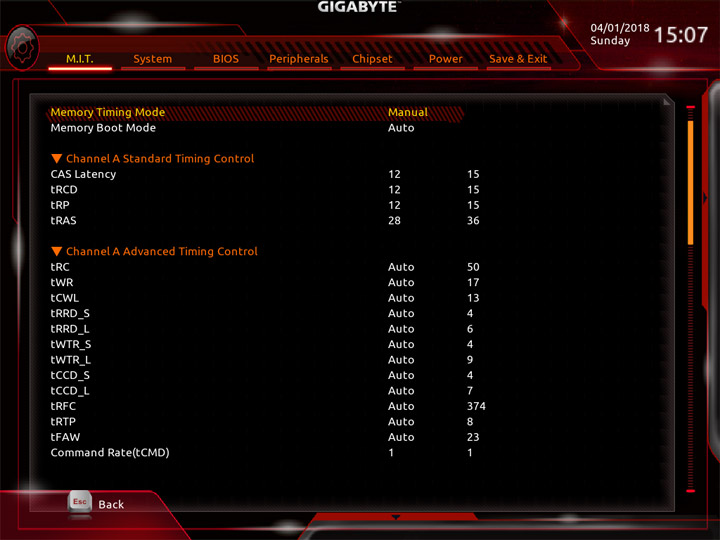

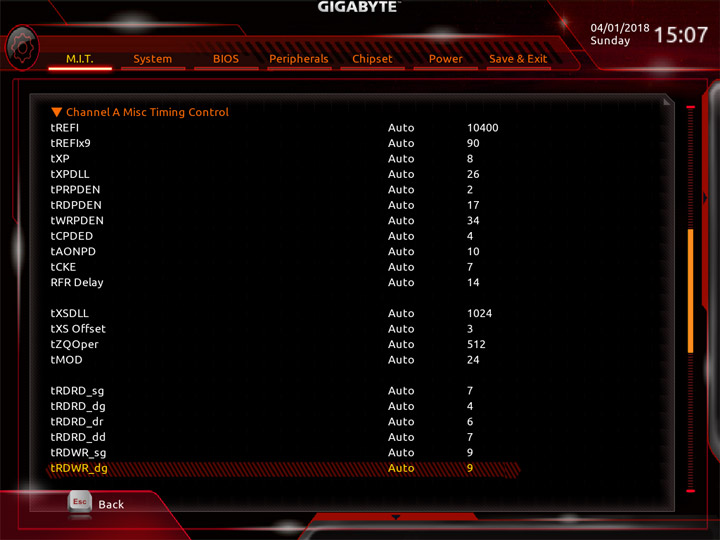

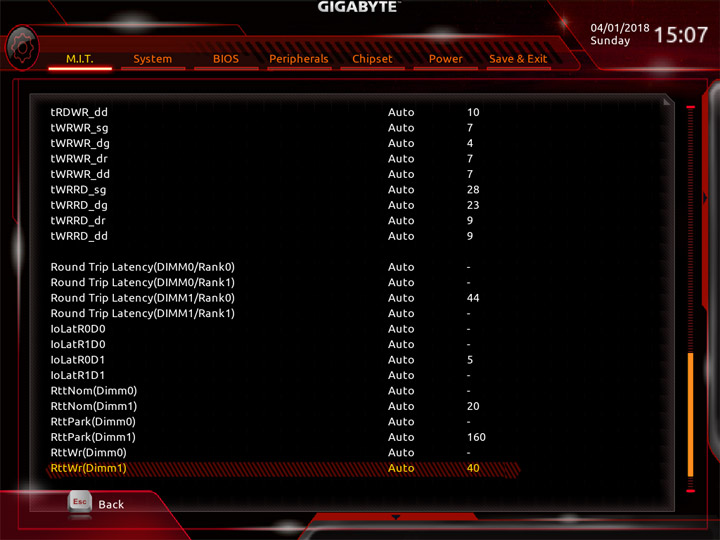

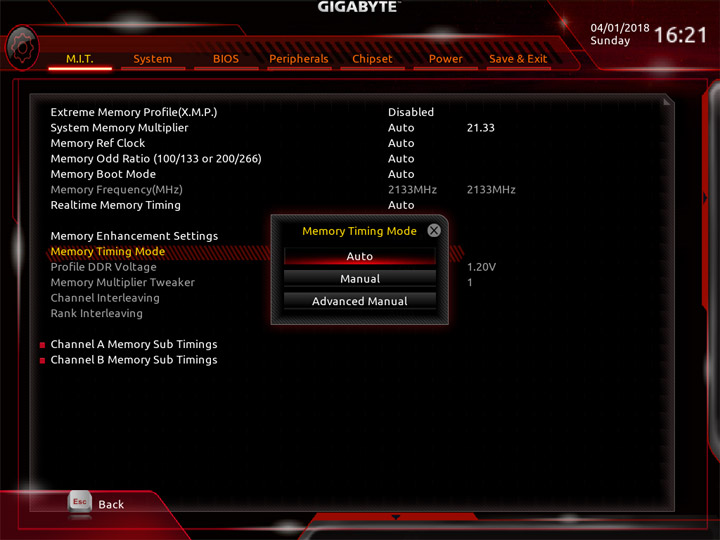

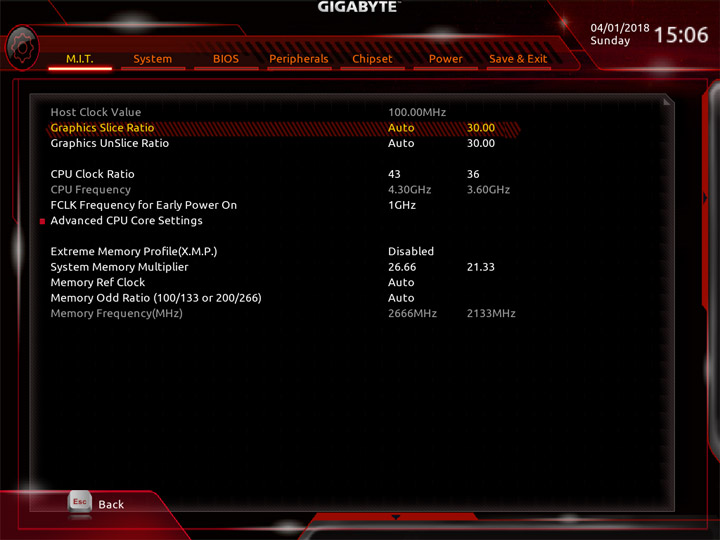

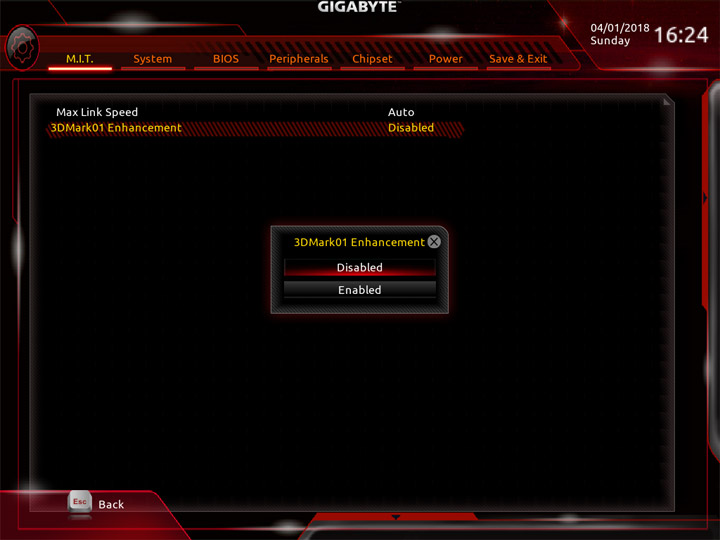

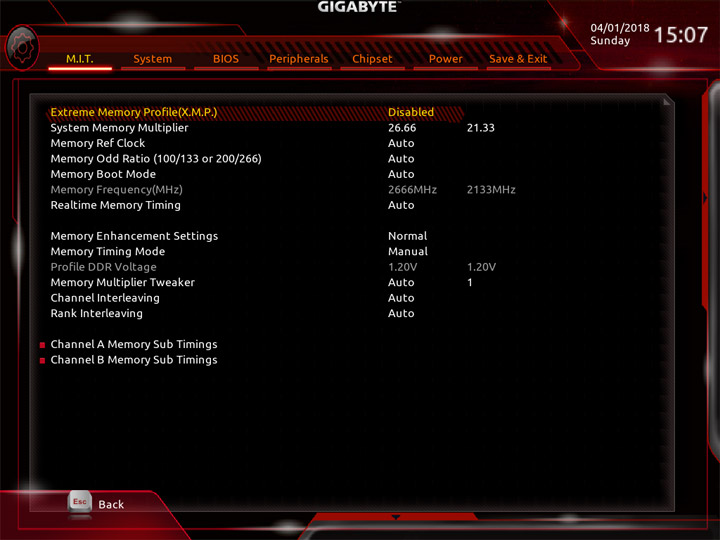

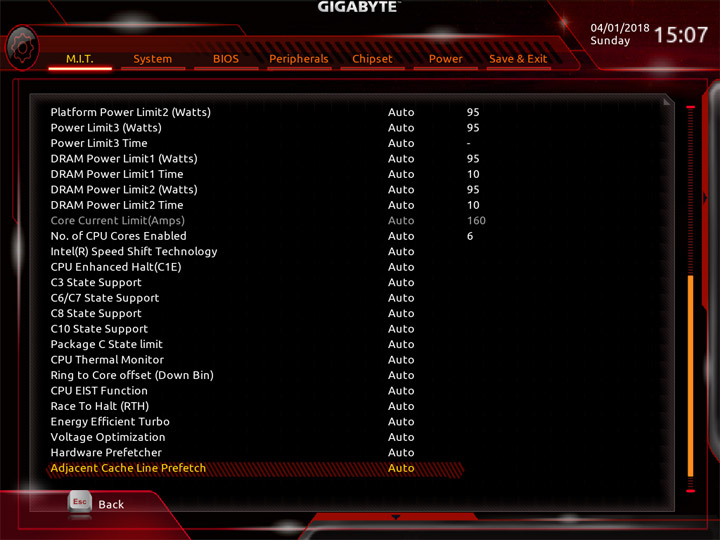

Первый раздел в расширенном меню настроек предназначен для оверклокинга, интересно, что же может предложить устройство на базе PCH Intel H370? Максимальный множитель ЦП ограничен пиковым для конфигурации Turbo Boost, а у памяти он равен 26,66. Кольцевую шину можно «разогнать» до 4 ГГц. Есть полный доступ к набору задержек DRAM.

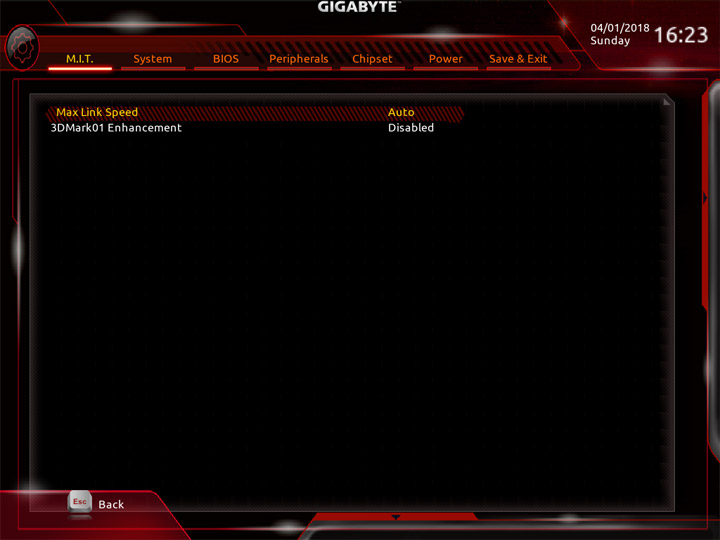

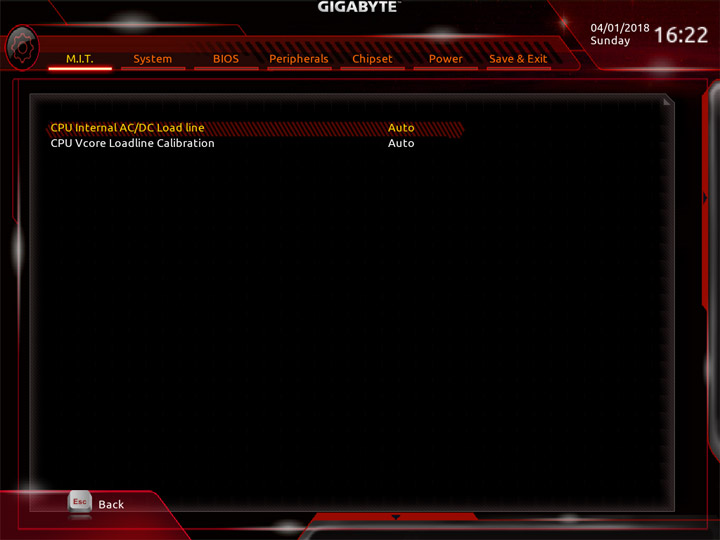

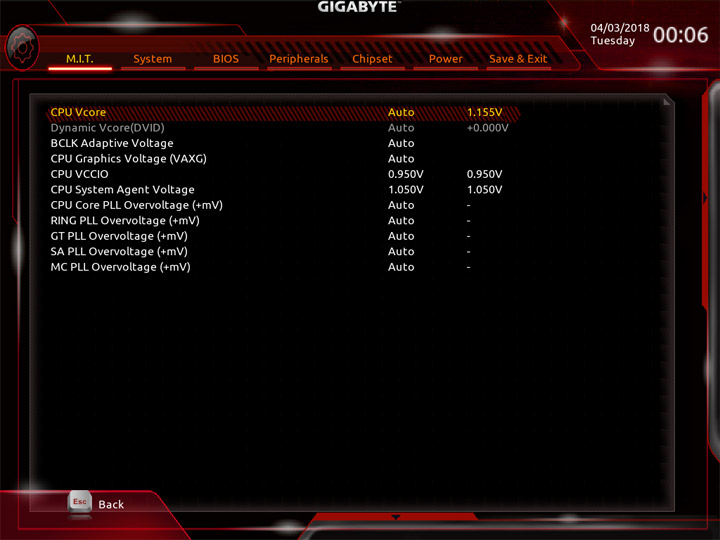

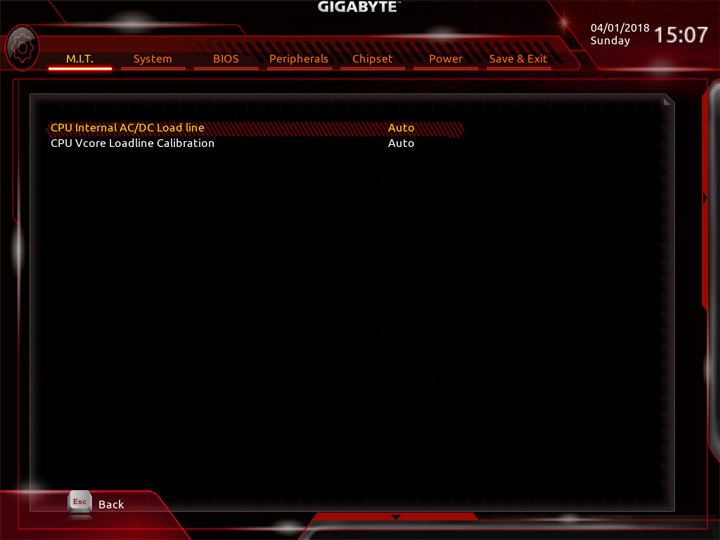

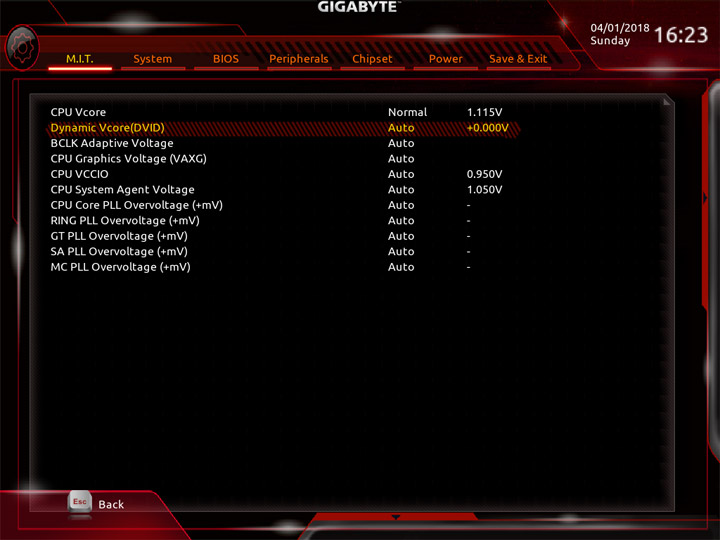

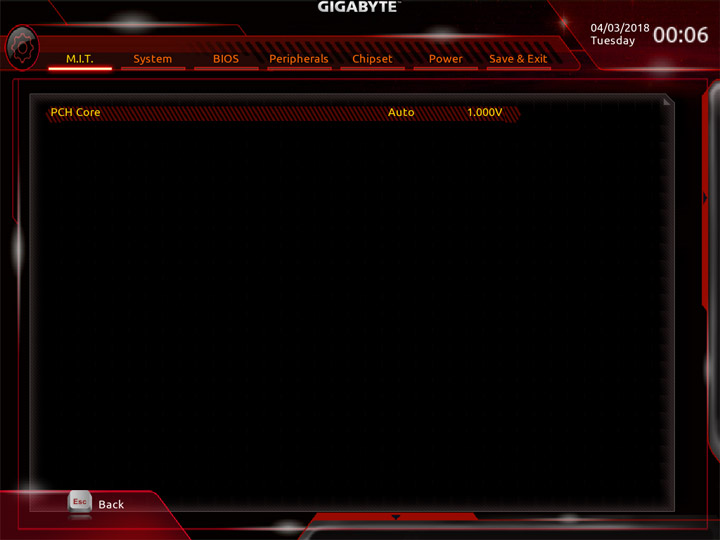

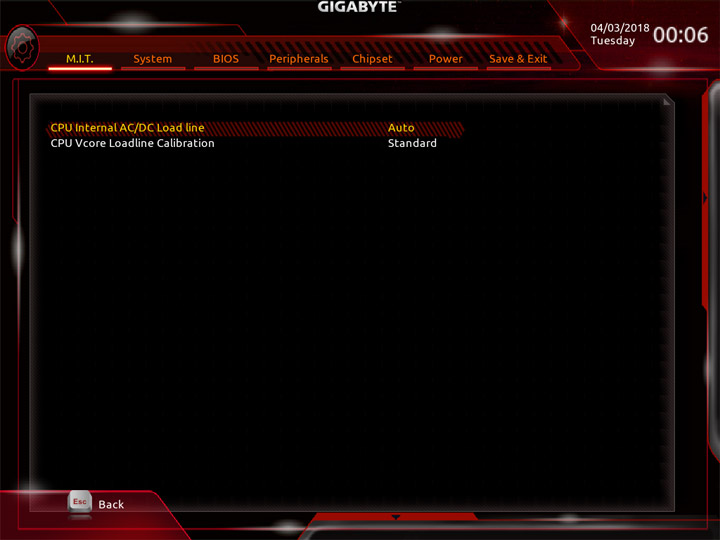

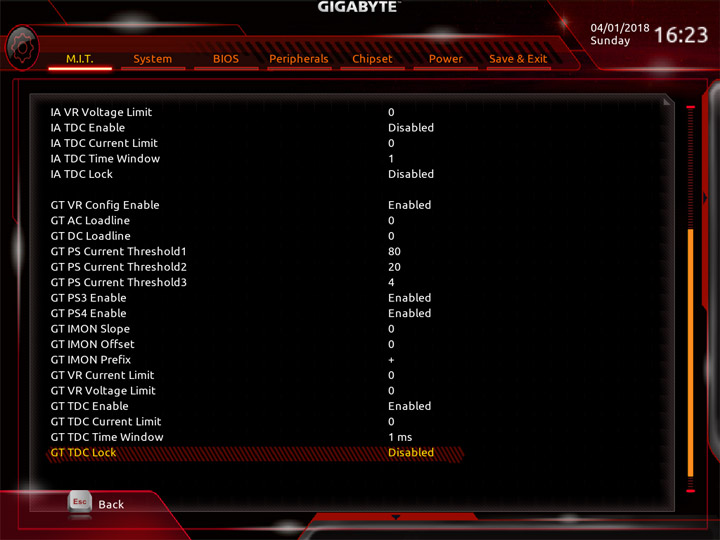

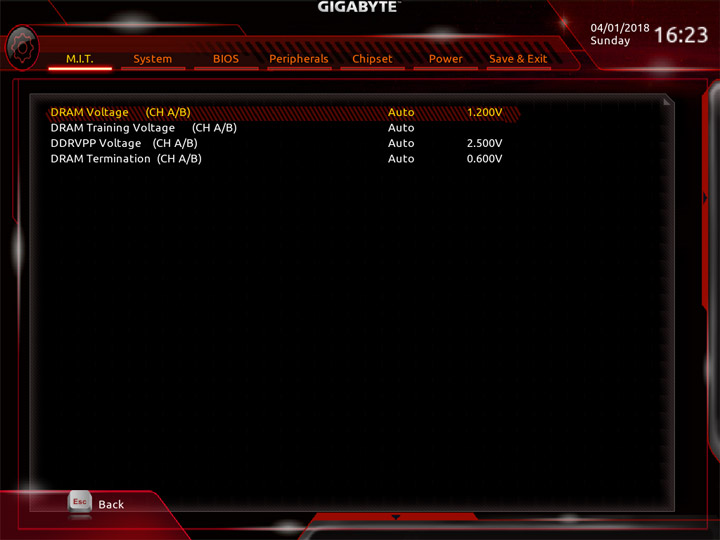

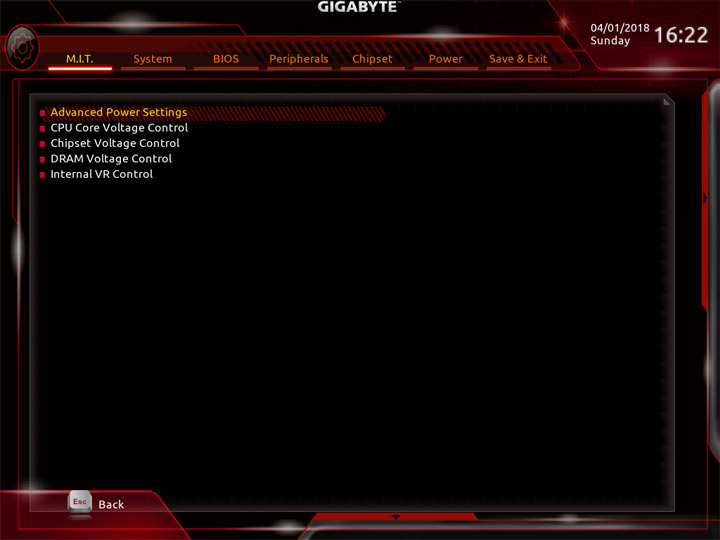

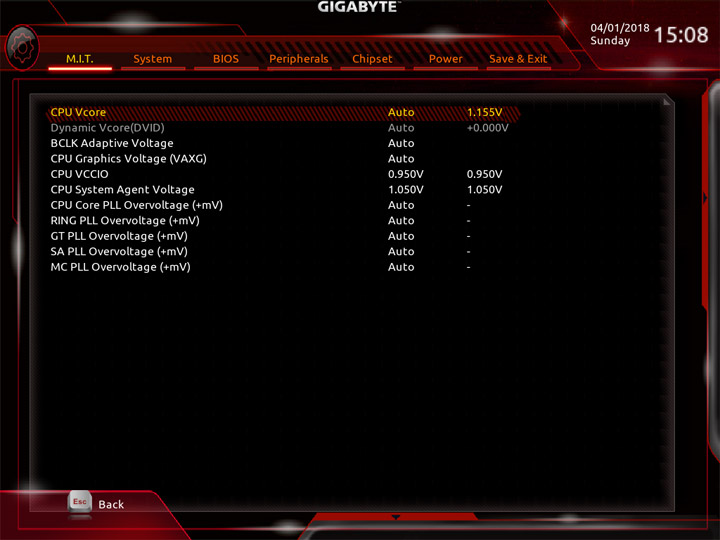

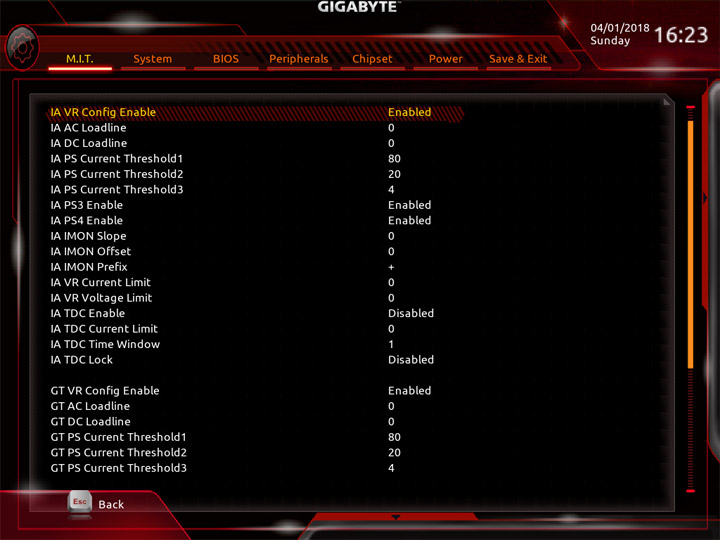

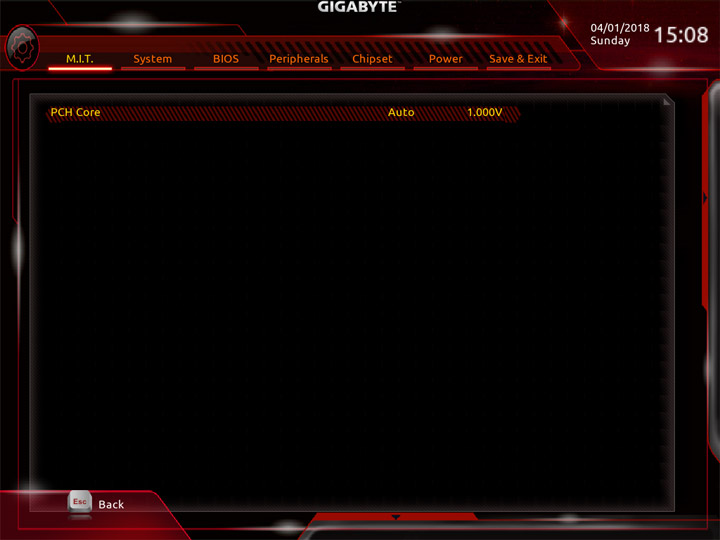

Управление напряжениями усечённым назвать нельзя, в наличии пара профилей LLC.

Наиболее важные значения собраны в таблице:

Параметр	Диапазон регулировки	Шаг
CPU Base Clock (МГц)	100	–
CPU Clock Ratio (Multiplier)	8–43 (by CPU)	1
CPU Vcore (В)	0,6–1,8	0,005
Dynamic Vcore (DVID) (В)	–0,3…+0,4	0,005
CPU Vcore Loadline Calibration	Auto/Standard/High
Uncore Ratio (Multiplier)	8–40 (by CPU)	1
System Memory Multiplier	8–26, 8–26,66	1, 1,33
DRAM Voltage (В)	1,0–2,0	0,01
CPU System Agent Voltage (В)	0,8–1,5	0,01
CPU VCCIO (В)	0,8–1,5	0,01
PCH Core (В)	0,8–1,3	0,02
Graphics Slice Ratio (Multiplier)	10–30	0,5
Graphics UnSlice Ratio (Multiplier)	10–30	0,5
CPU Graphics Voltage (VAXG) (В)	0,6–1,5	0,005

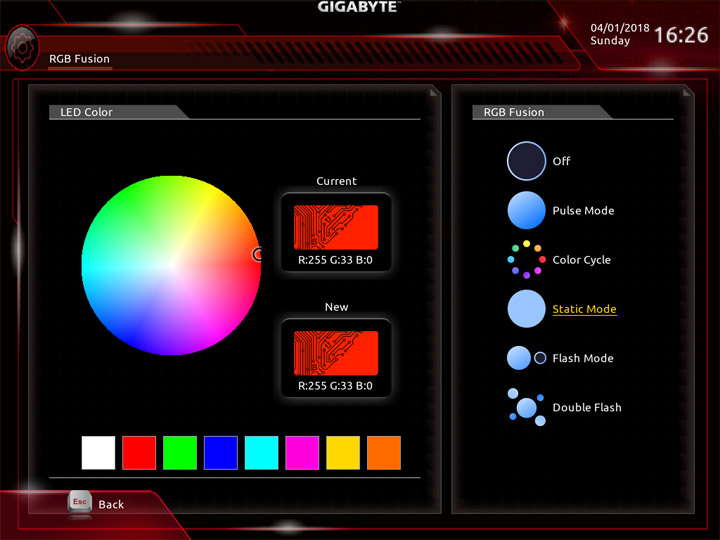

Несложные сценарии работы подсветки доступны прямо здесь, также ней можно управлять и посредством фирменного ПО. Помимо возможности использования RAID, отметить в структуре UEFI больше нечего, всё соответствует наполнению современных системных плат.

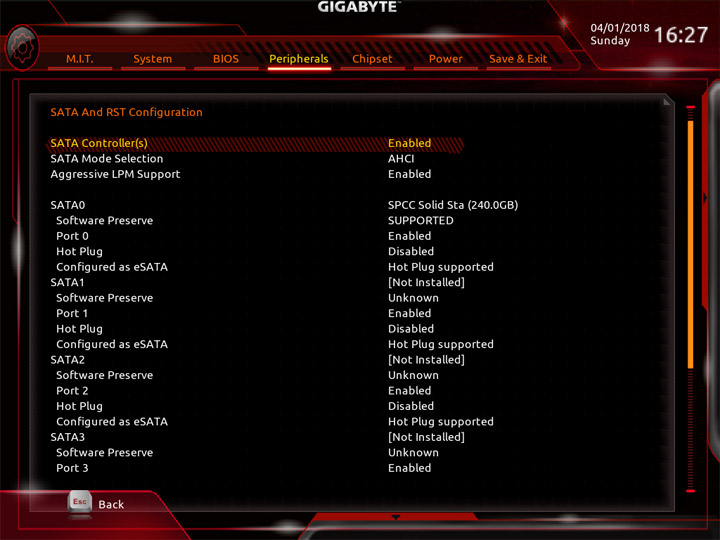

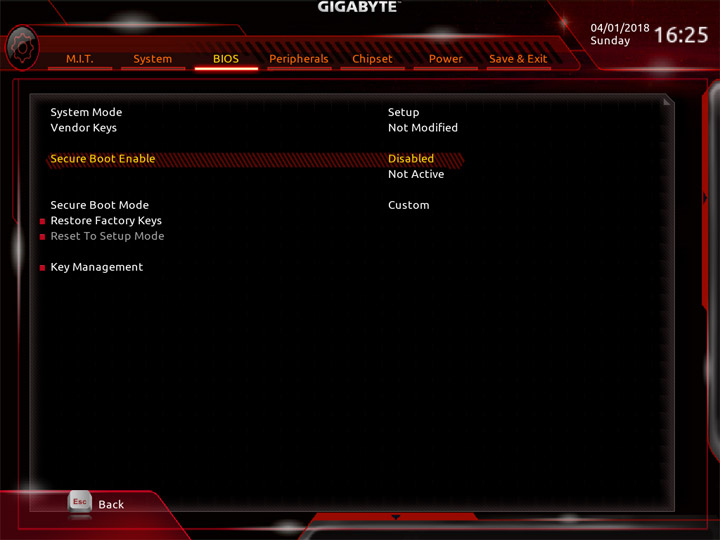

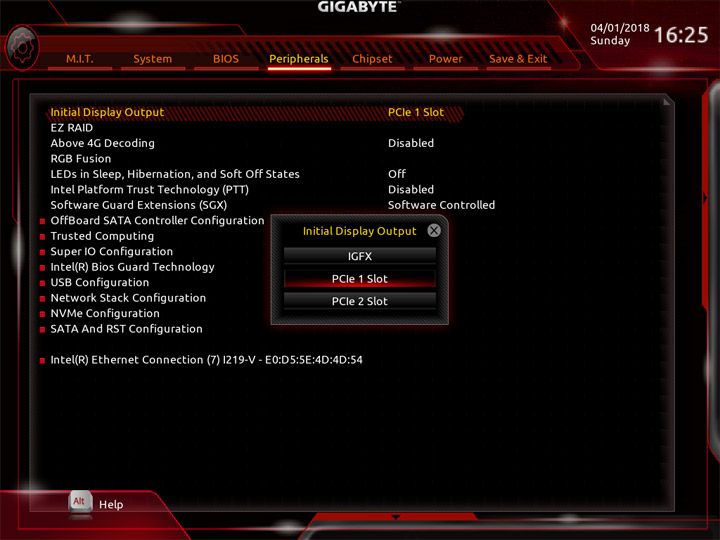

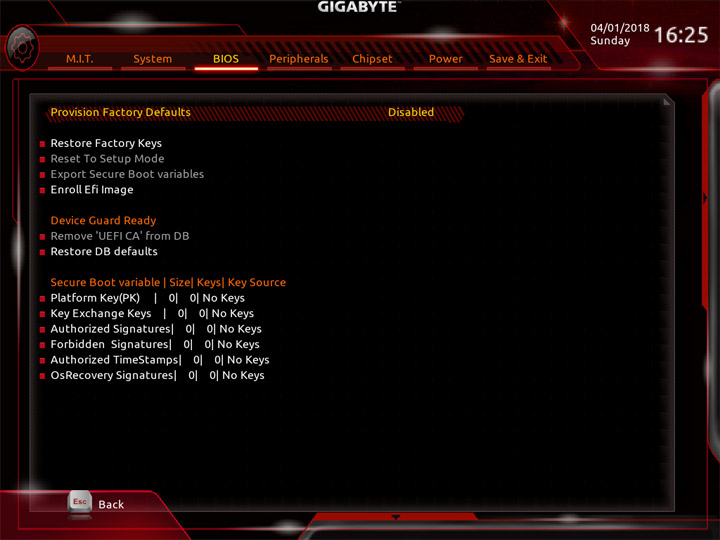

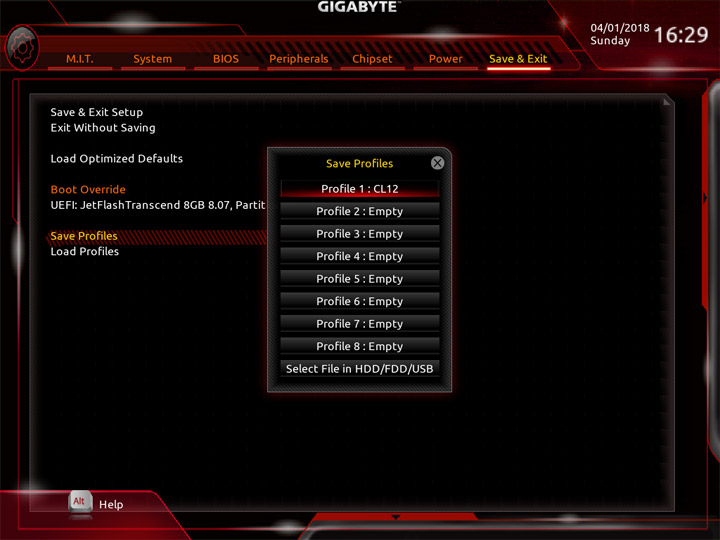

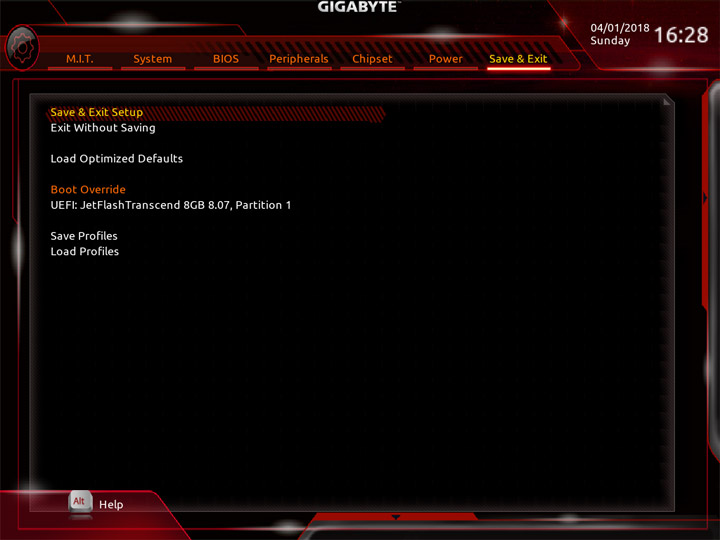

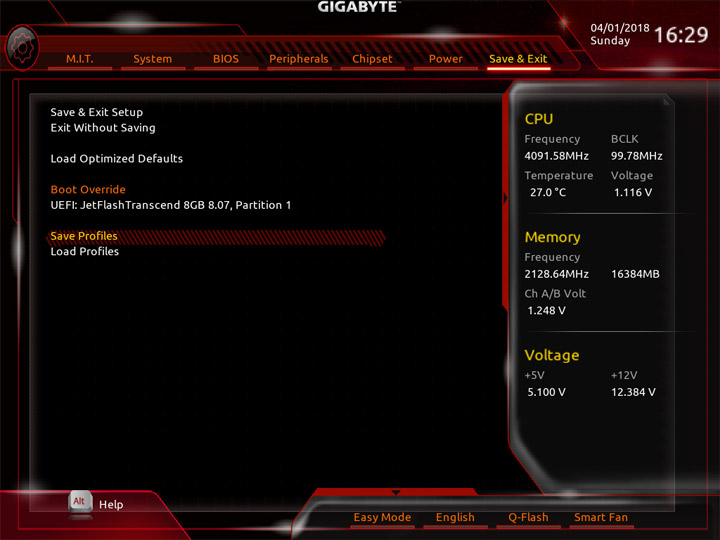

Для хранения настроек системы есть восемь профилей. Рекомендую сохранять собственный (хотя бы один), потому как при разгоне может произойти переключение на резервную ПЗУ, а именно по профилям проще всего понять, с чем теперь приходится иметь дело (при переходе на резервную микросхему набор из профилей будет пуст).

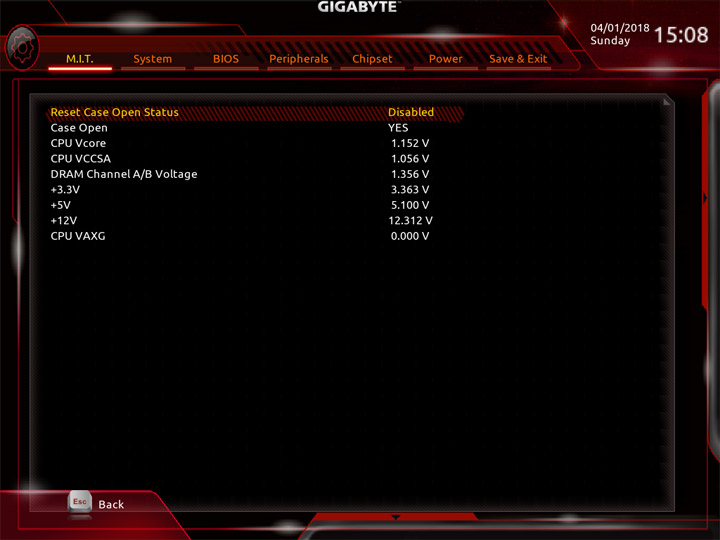

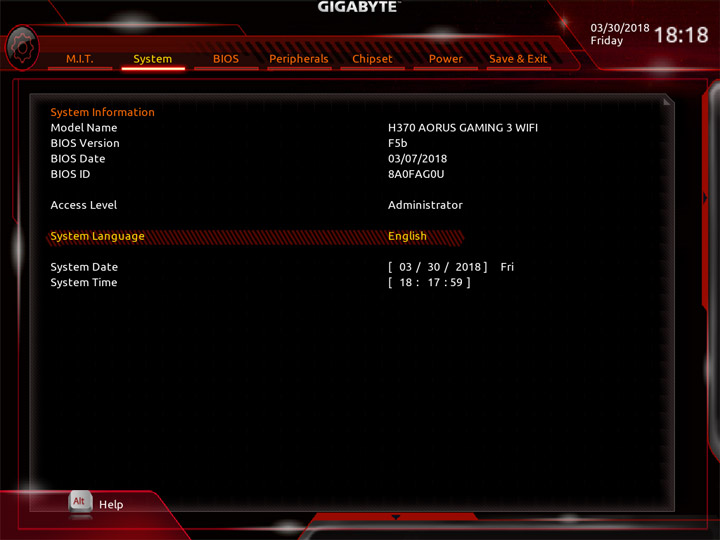

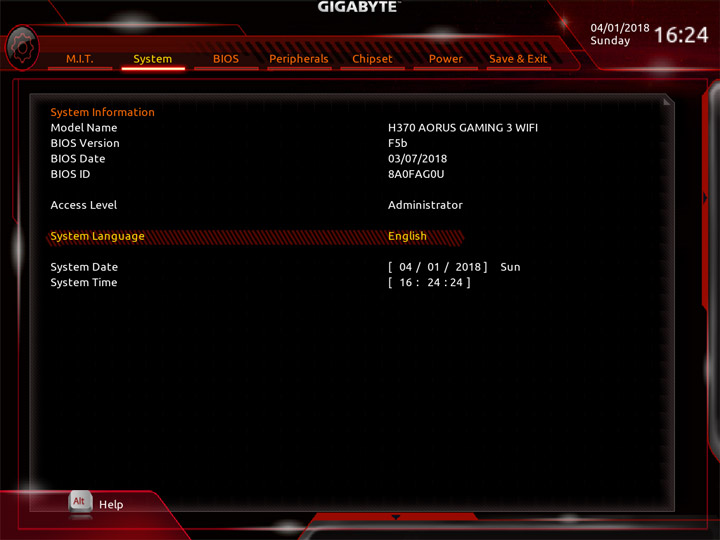

В любой момент времени можно выяснить текущий режим работы системы и её параметры, нажав правый Alt.

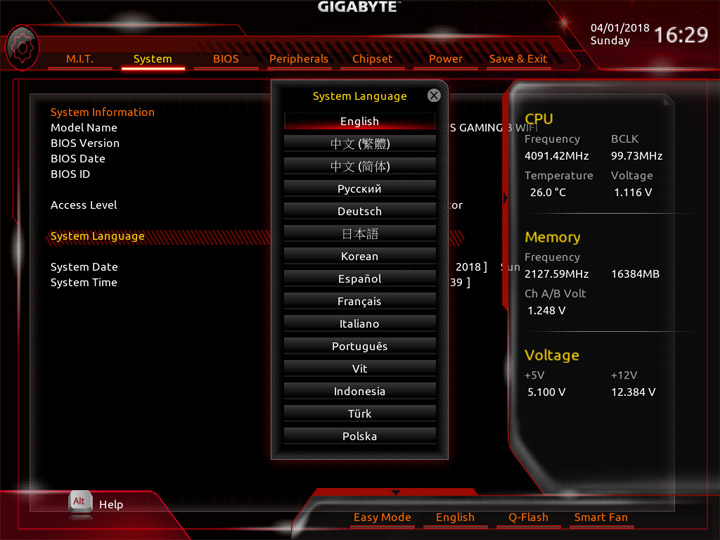

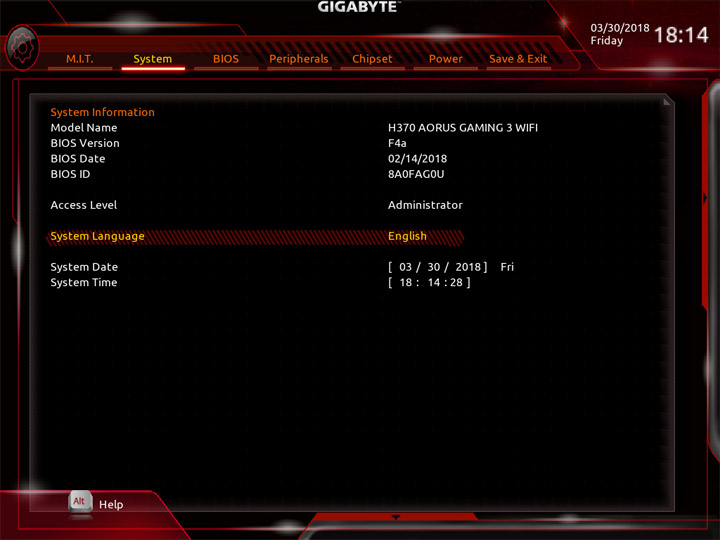

Есть широкий набор локализаций интерфейса.

Комплектное ПО

Ввиду принадлежности платы к семейству Aorus удивляться огромному набору утилит, пожалуй, не стоит. И в то же время нельзя не отметить отсутствие бонусного ПО для звуковой подсистемы, как это происходило с более старшими моделями, основанных, к примеру, на Intel Z370.

Программное обеспечение

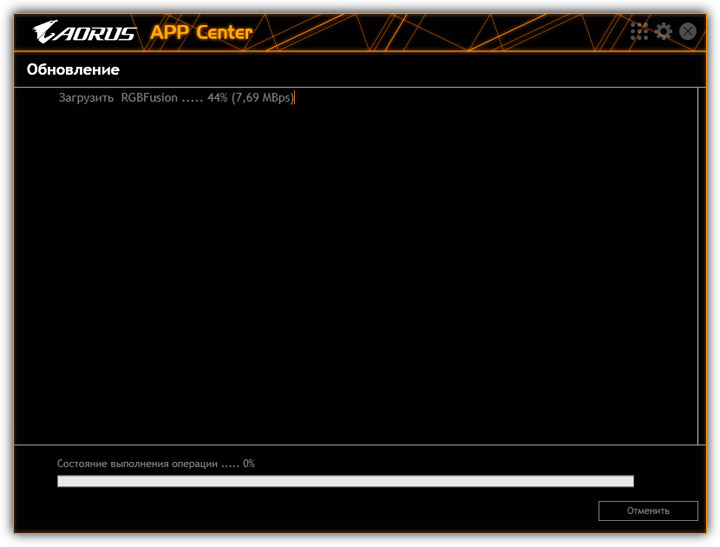

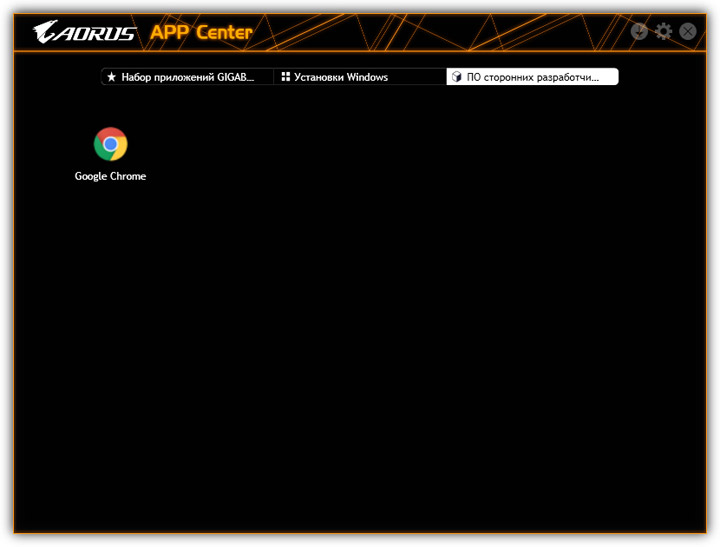

Фирменное	APP Center (3D OSD, @BIOS, Ambient LED (RGB Fusion), Auto Green, Cloud Station, EasyTune, EZRAID, Fast Boot, Game Boost, On/Off Charge, Platform Power Management, Smart Backup, Smart HUD, Smart Keyboard, Smart Time Lock, System Information Viewer, V-Tuner, USB Blocker)
Сетевое	cFosSpeed Internet Accelerator Software, XSplit Gamecaster + Broadcaster (Premium лицензия на 1 год)
Дополнительное	Intel Software Guard Extensions Platform

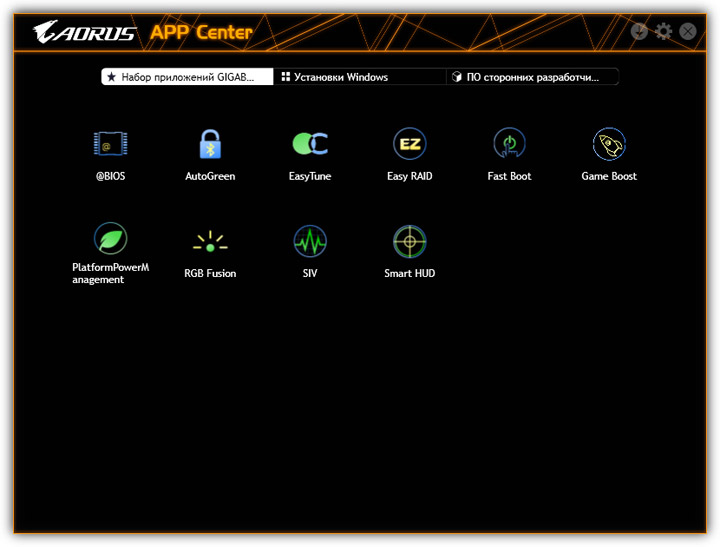

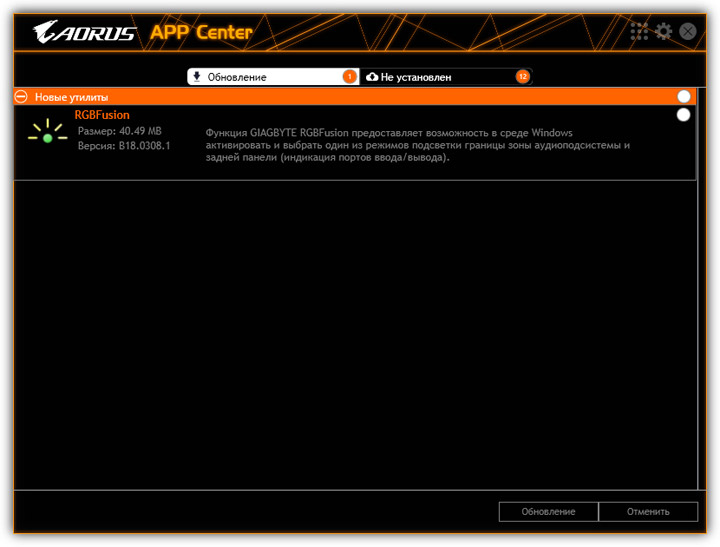

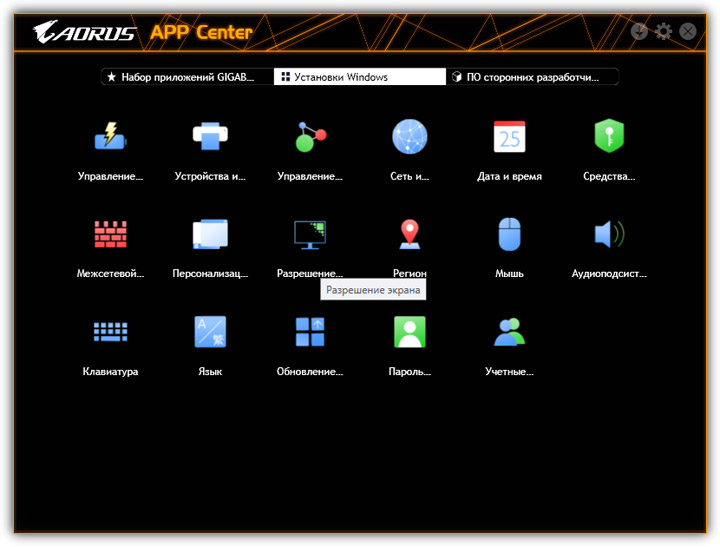

Новинок в этот раз я не встретил, потому сфокусируемся на оценке работоспособности части программ, вызывающих наибольший интерес. Все они находятся под контролем фирменной оболочки APP Center, она умеет отслеживать обновления как для ПО, так и для драйверов в системе.

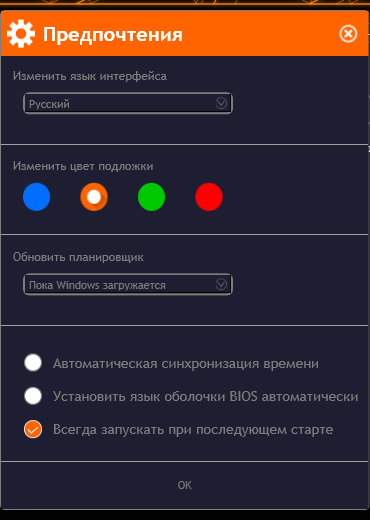

Расписание проверки можно корректировать. Здесь есть несколько цветовых тем оформления.

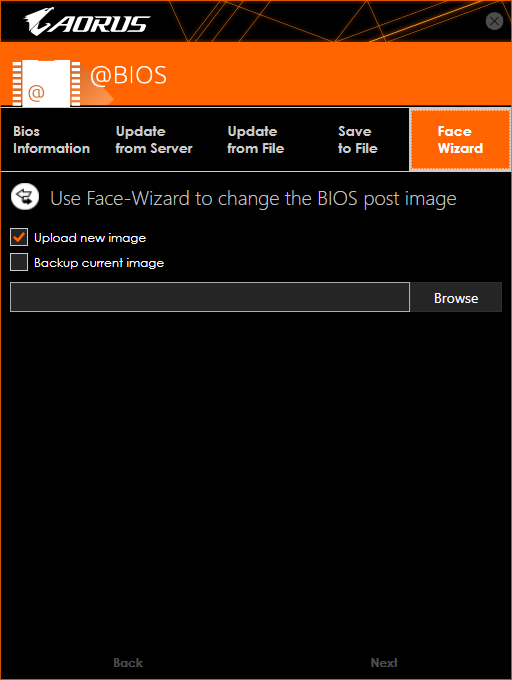

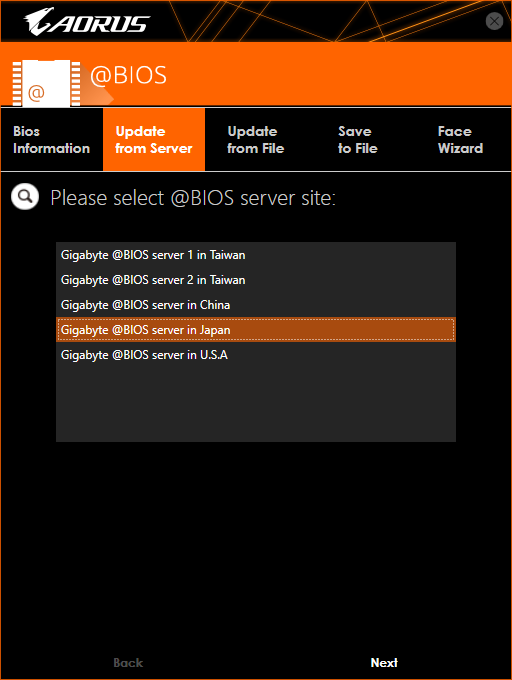

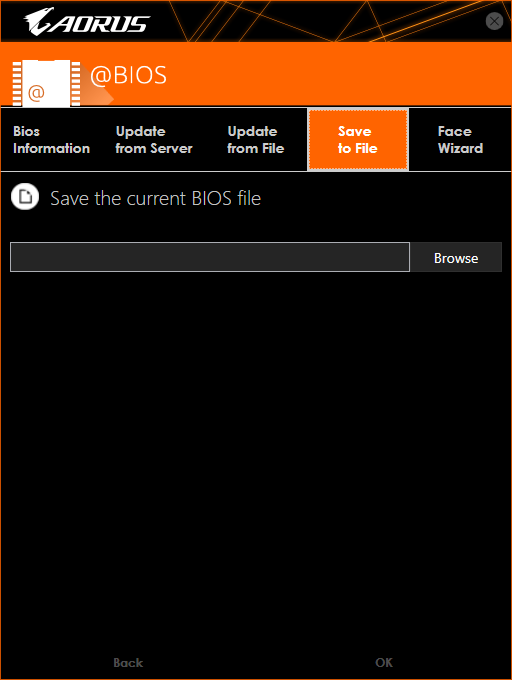

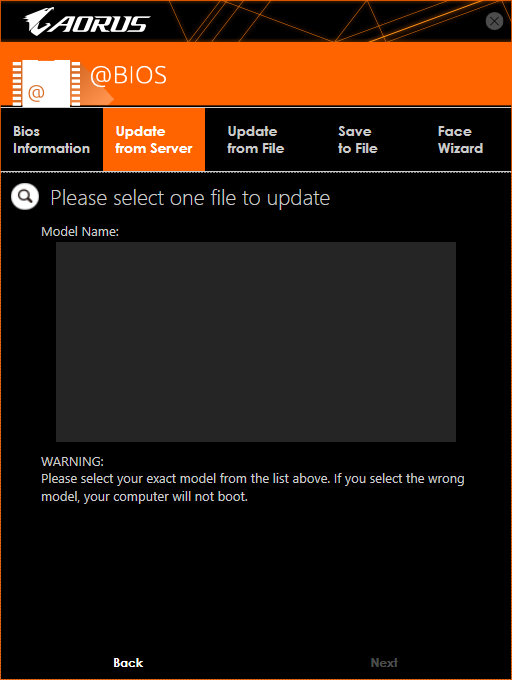

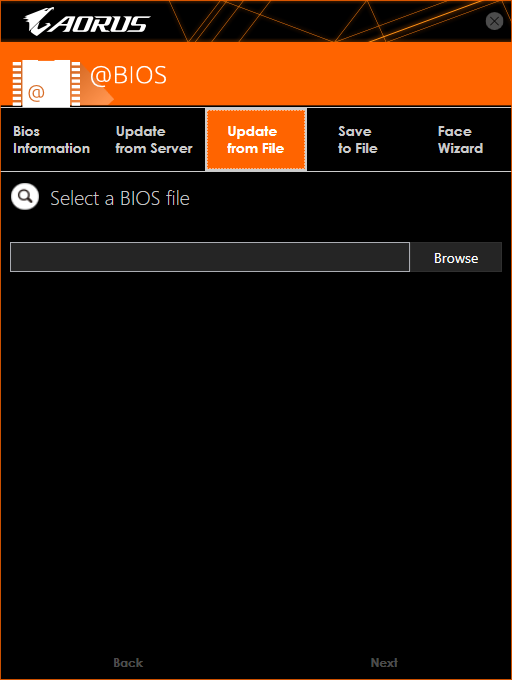

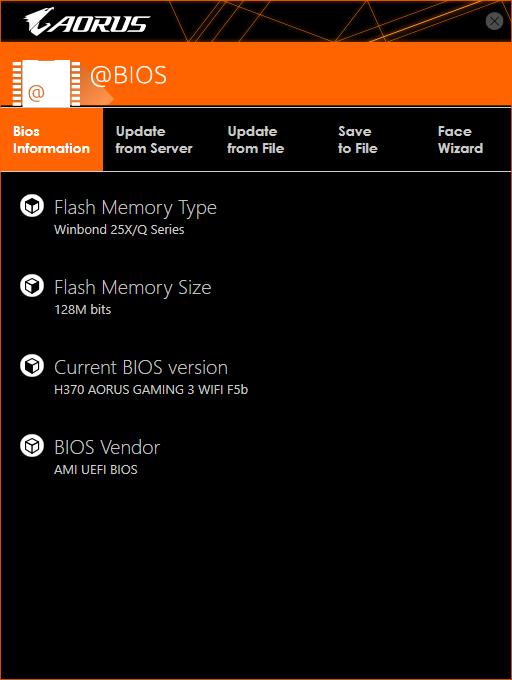

Проверка свежих версий прошивок возложена на @BIOS, отсюда можно запустить сам процесс обновления или сделать резервную копию текущей версии. Изображение стартового экрана также меняется именно тут.

Auto Green посредством связи с носимым устройством Bluetooth предлагает активировать особые режимы работы ПК.

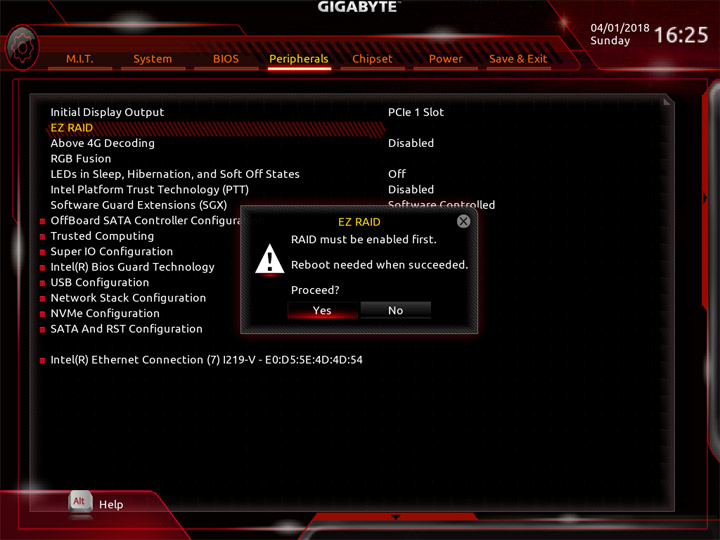

EZRAID пока ещё не способна взаимодействовать с новой платой.

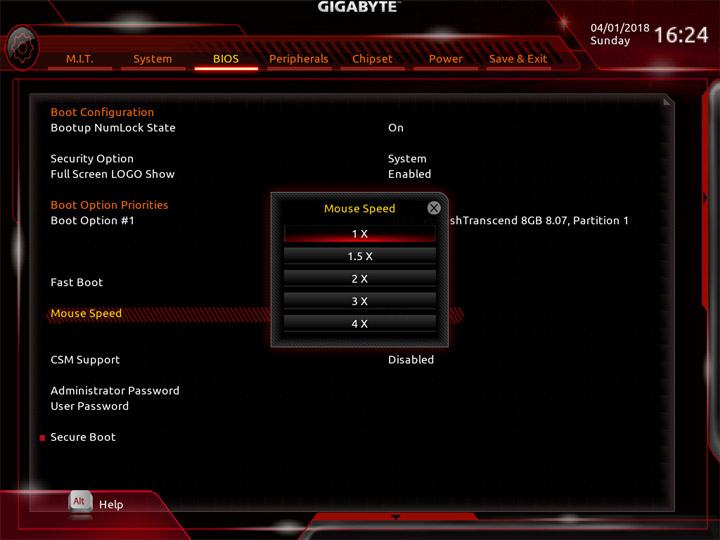

Fast Boot поможет попасть в UEFI сразу после перезапуска ПК.

Game Boost приостанавливает «лишние» приложения с возможностью их последующего перезапуска.

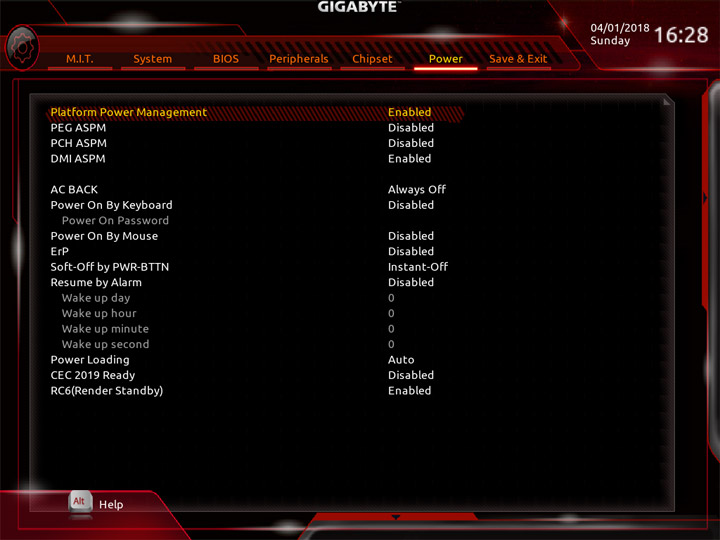

Platform Power Management дублирует возможности одной из вкладок UEFI.

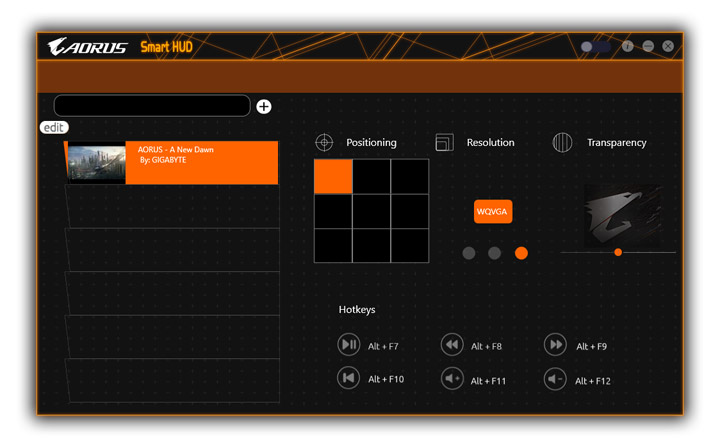

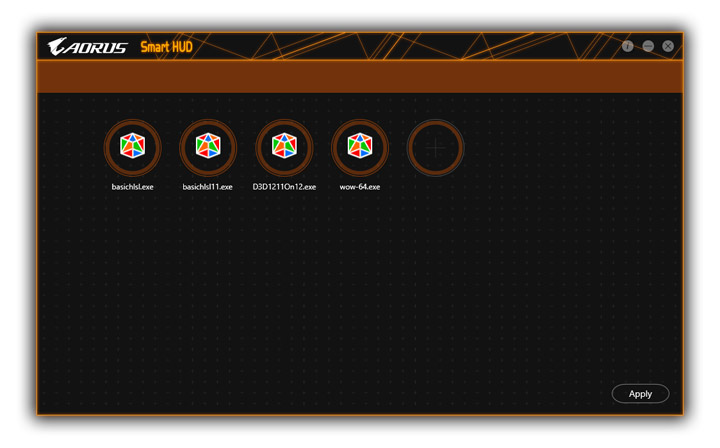

Smart HUD — фирменная оверлей-утилита с обычным набором возможностей для такого класса ПО.

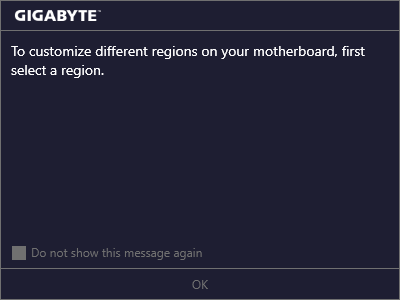

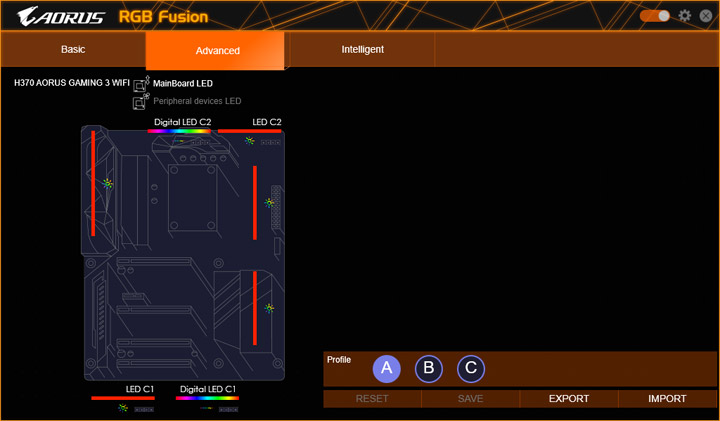

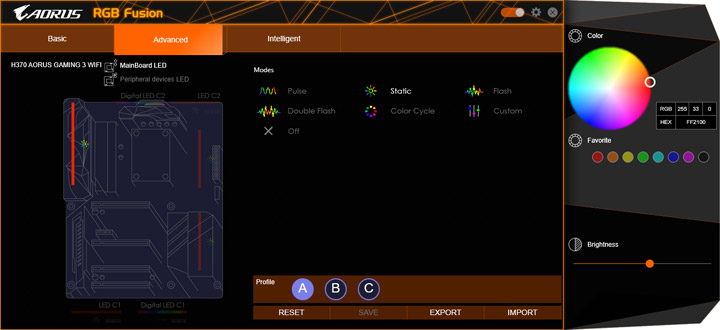

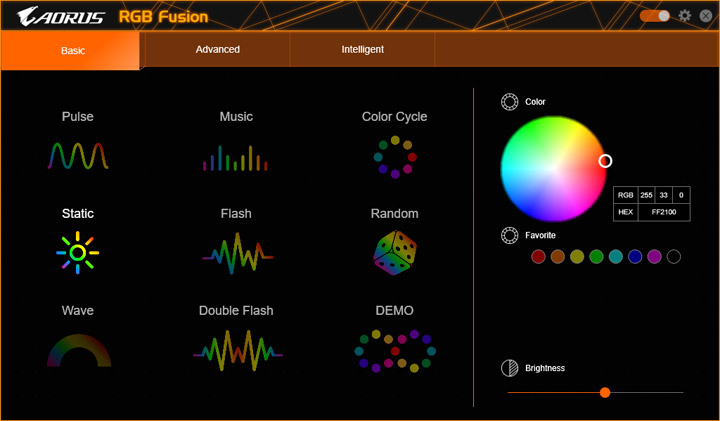

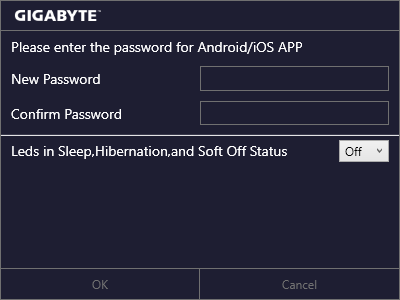

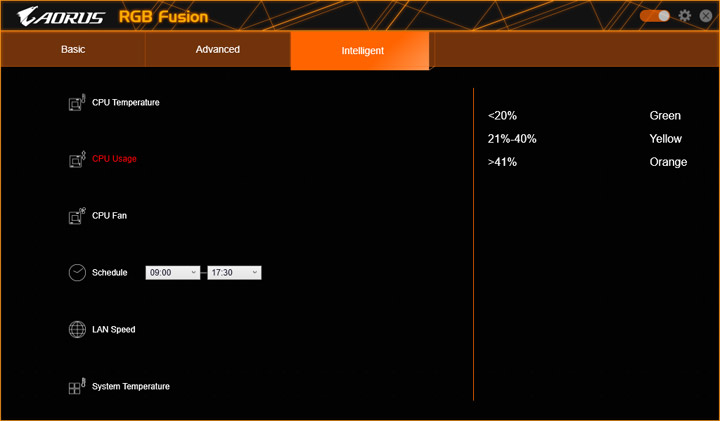

RGB Fusion использует упрощённую топологию материнской платы. Зона, размещённая над портами ввода-вывода, на самом деле является системой подсветки звуковой составляющей. В остальном замечаний нет, возможности те же, что встречались и прежде.

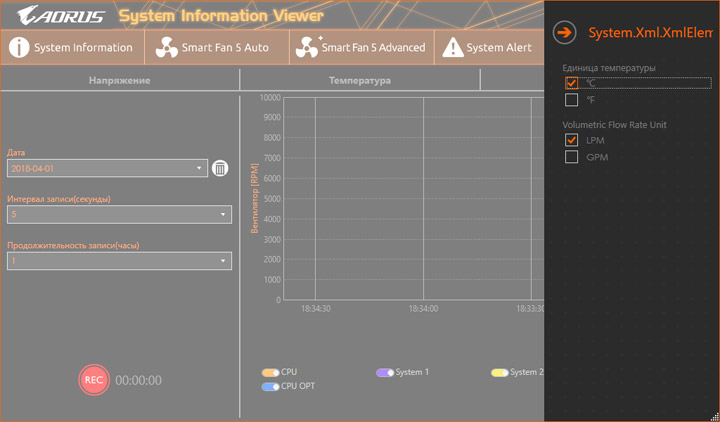

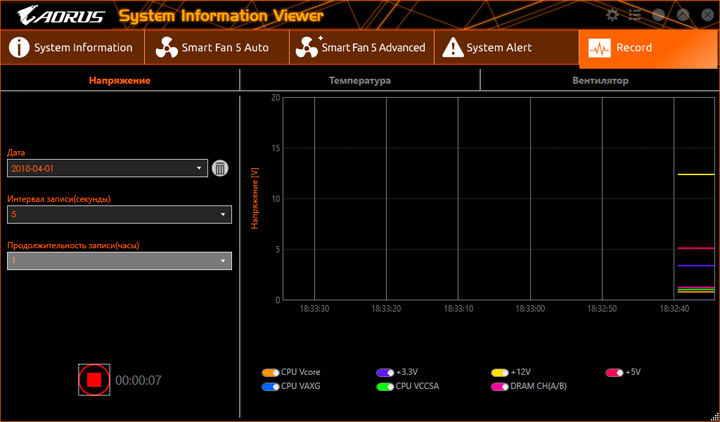

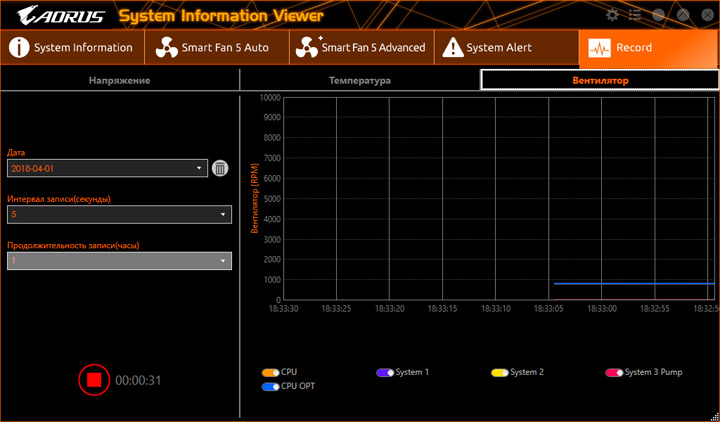

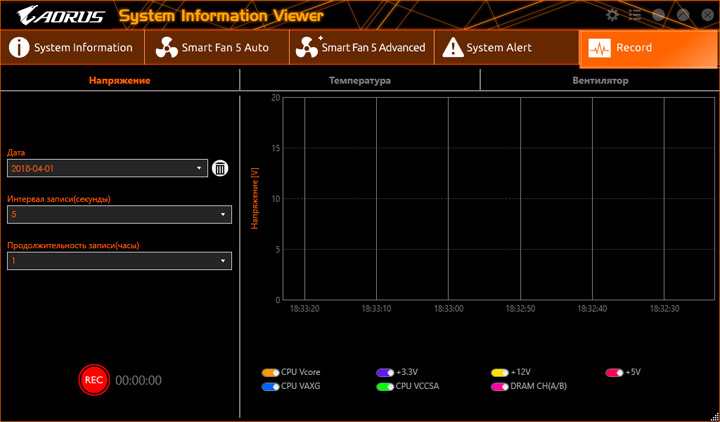

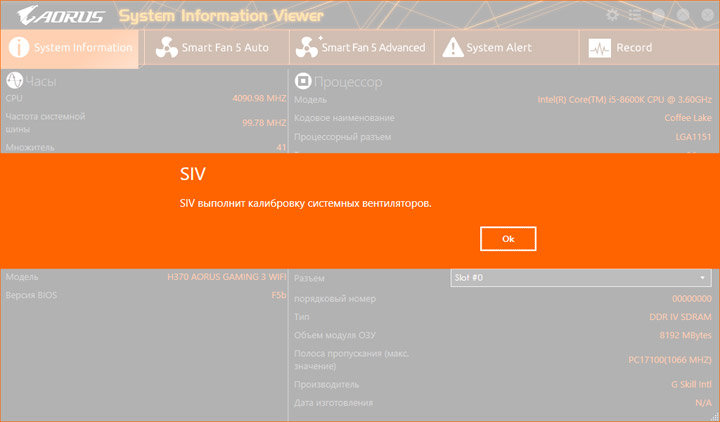

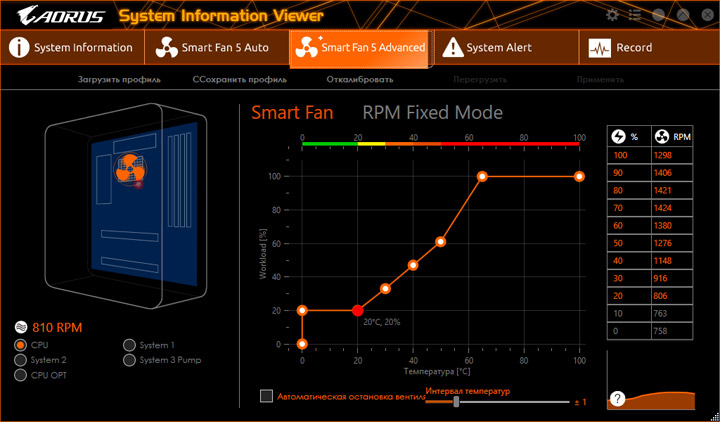

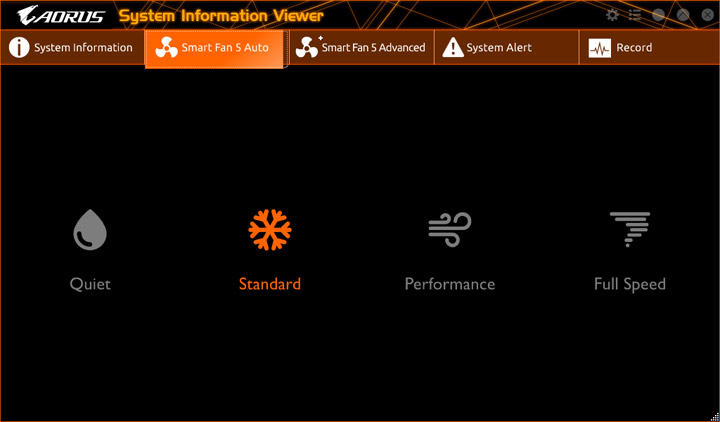

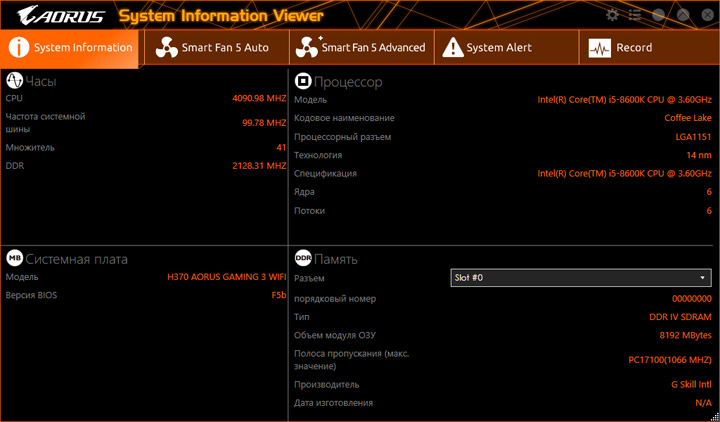

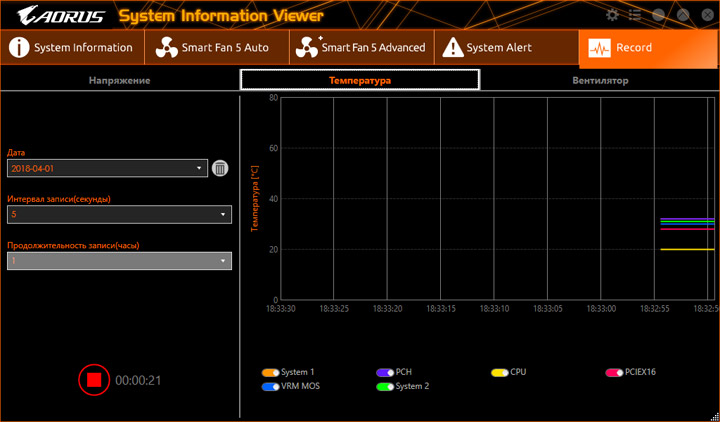

SIV предоставит сведения о системе и позволит откалибровать вентиляторы, чтобы появилась возможность более точно работать с ними во время составления алгоритма замедления крыльчаток. Схема, составленная здесь, будет актуальной исключительно в среде ОС.

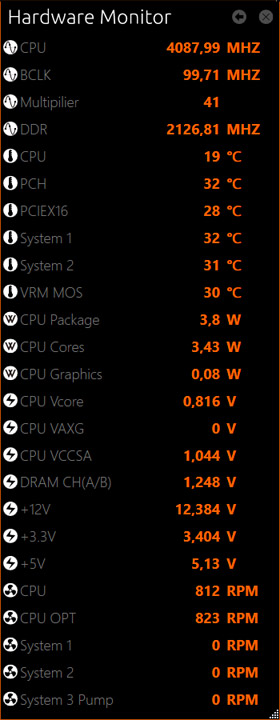

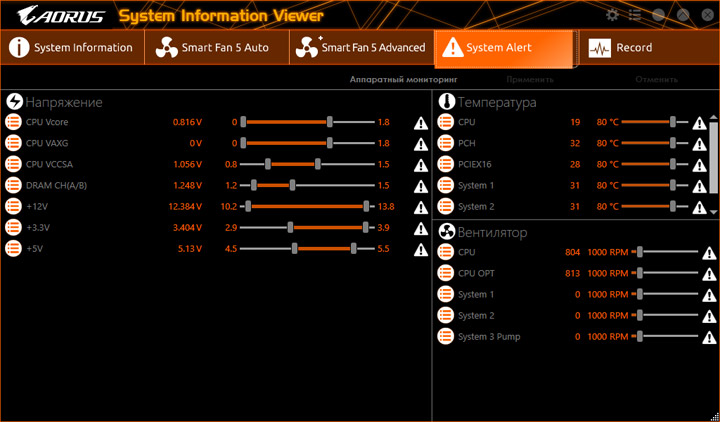

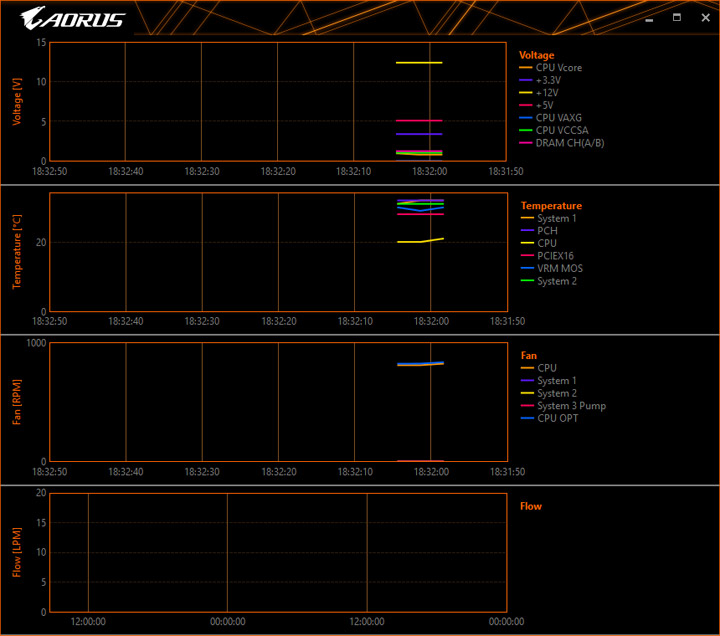

Уменьшив размер окна, можно наблюдать за рядом параметров в режиме реального времени.

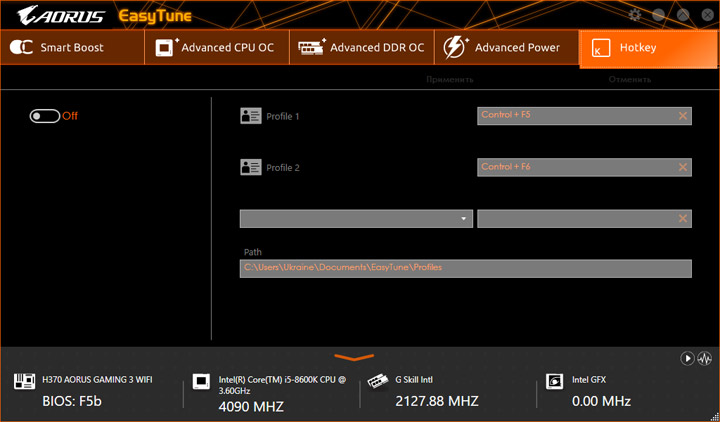

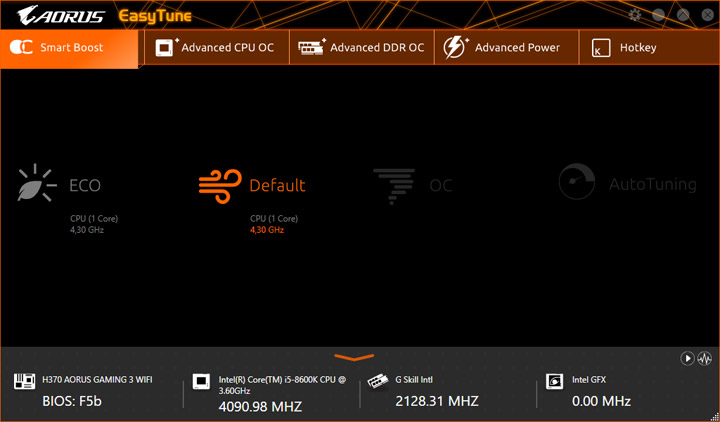

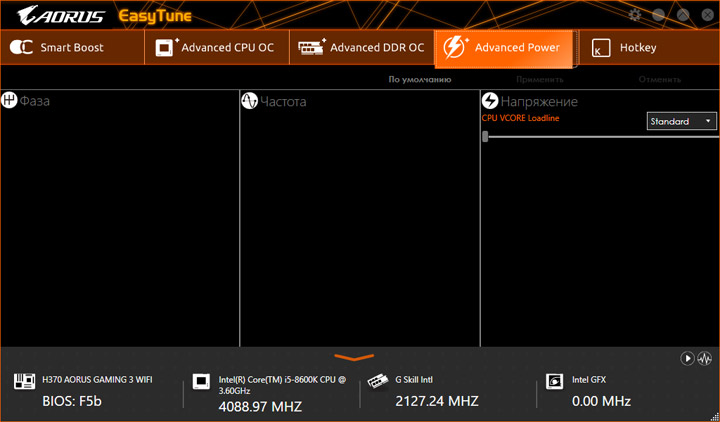

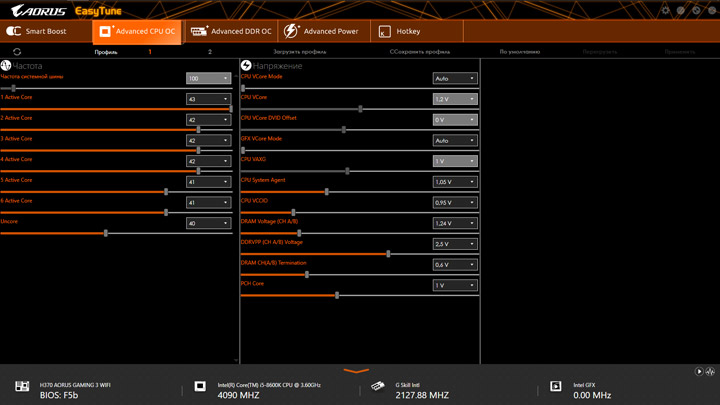

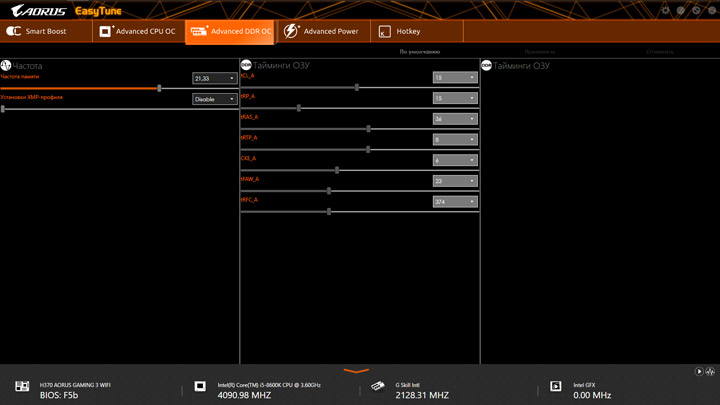

EasyTune обычно предназначается для различных разгонных мероприятий. Хотя в нашем случае, уместнее будет называть процесс тонкой настройкой. Деактивированными оказались пункты «OC» и «AutoTuning». Кому-то, быть может, пригодится возможность активации профилей системы «на лету».

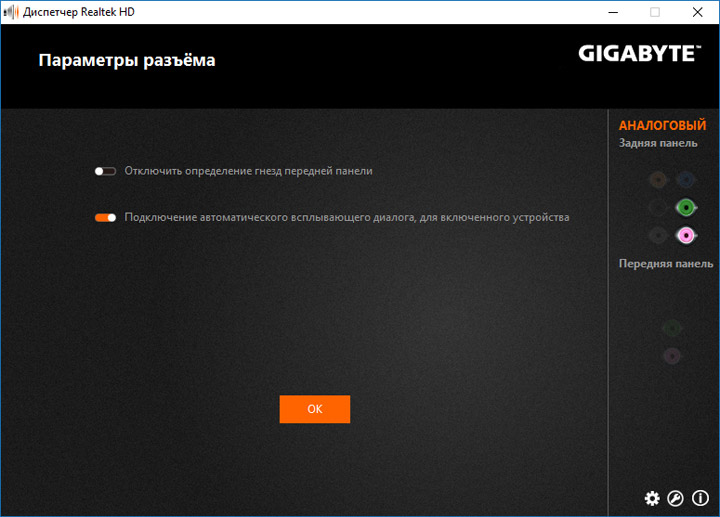

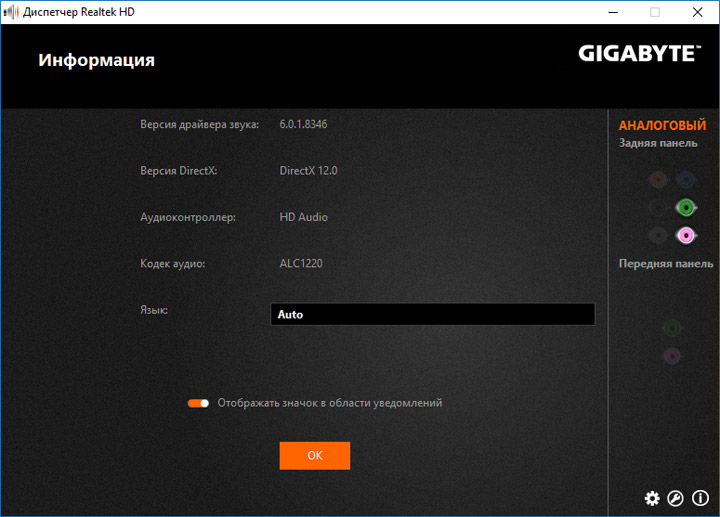

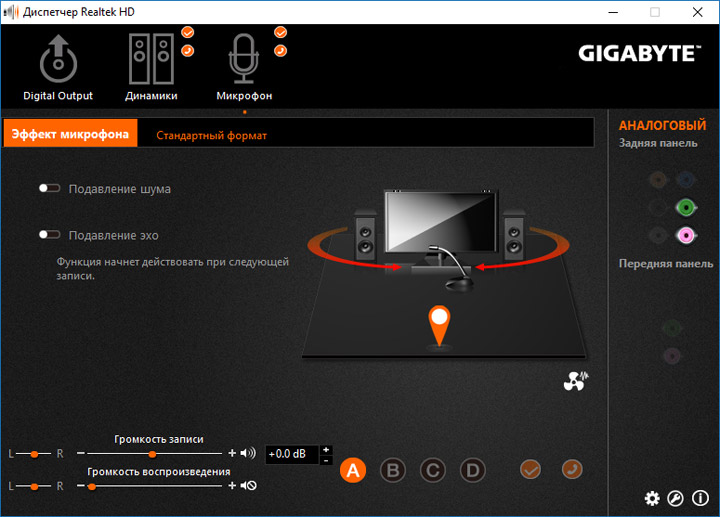

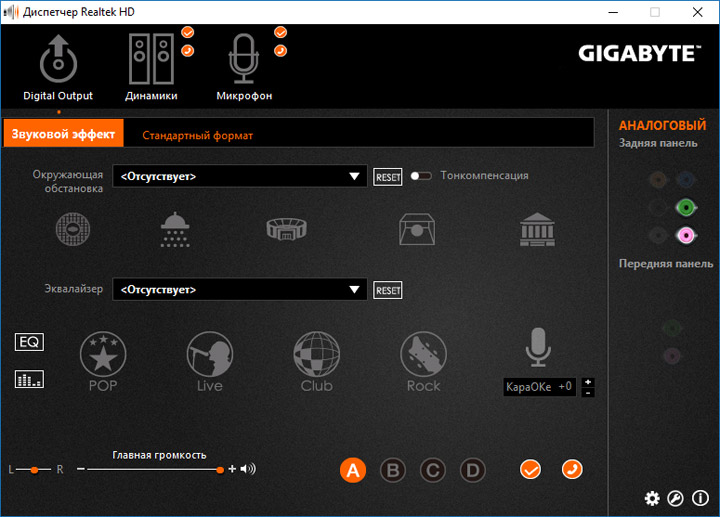

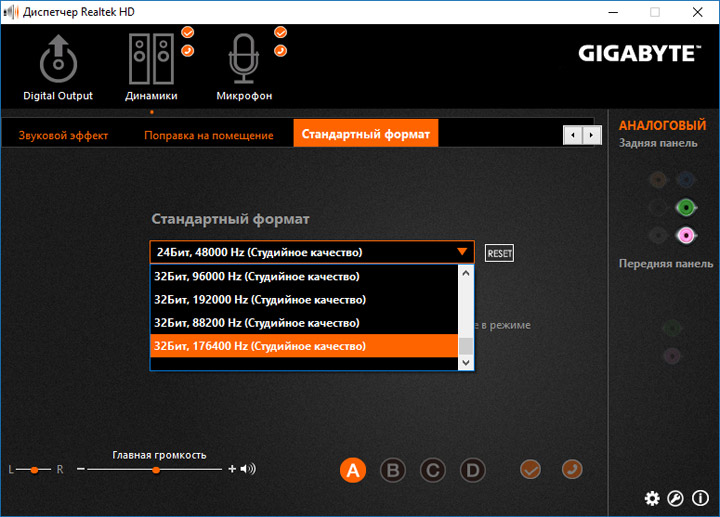

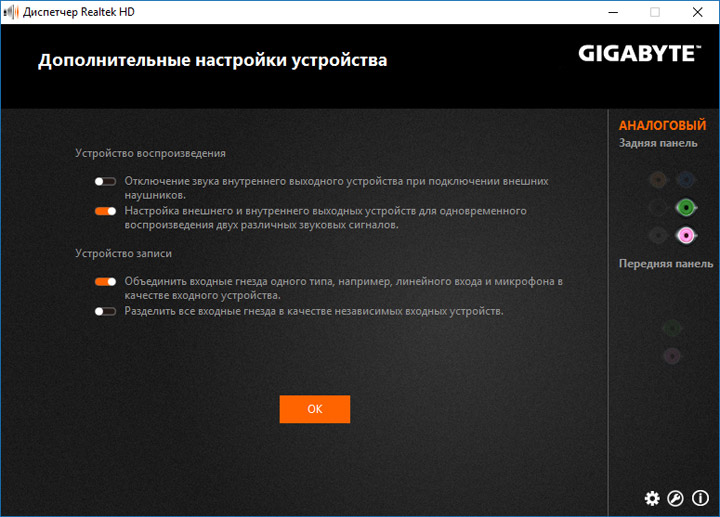

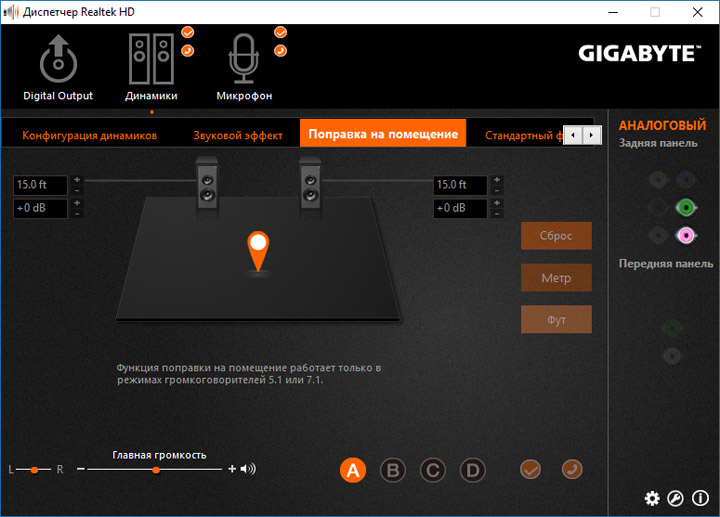

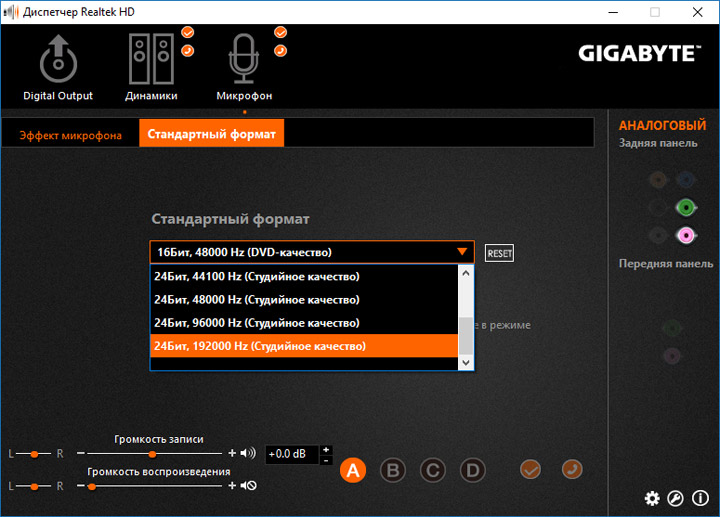

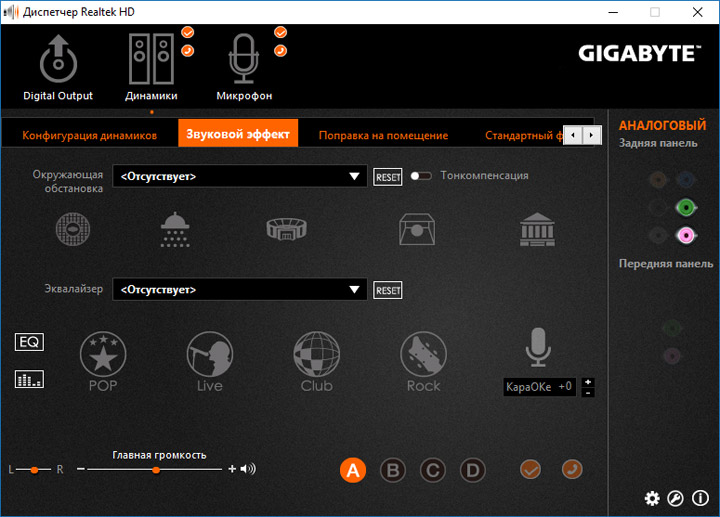

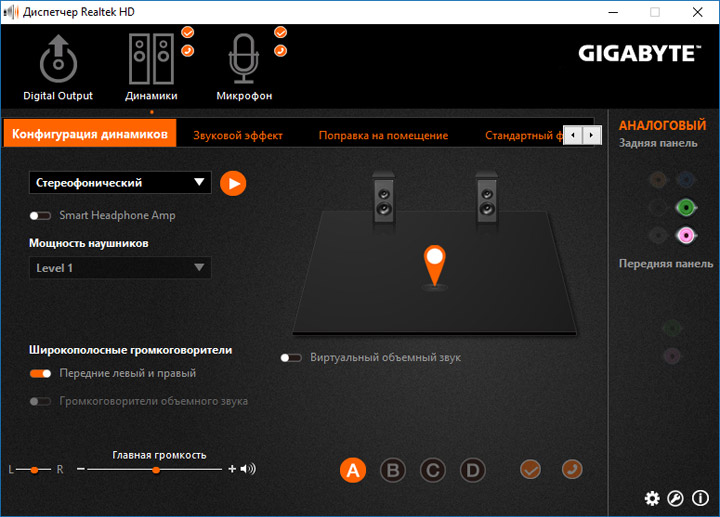

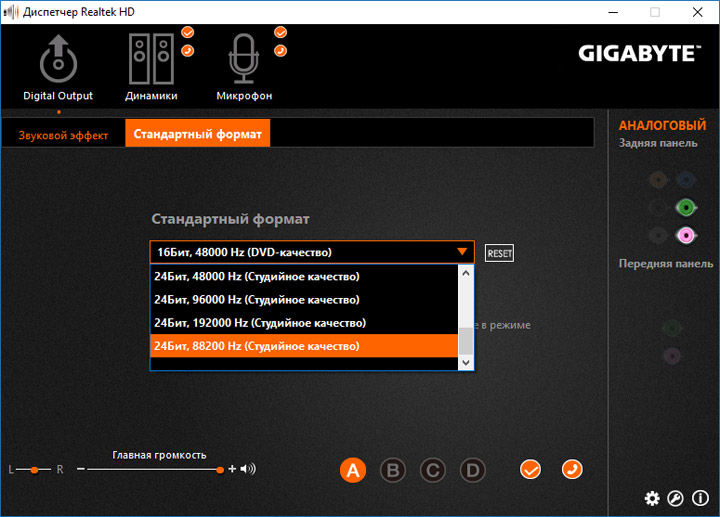

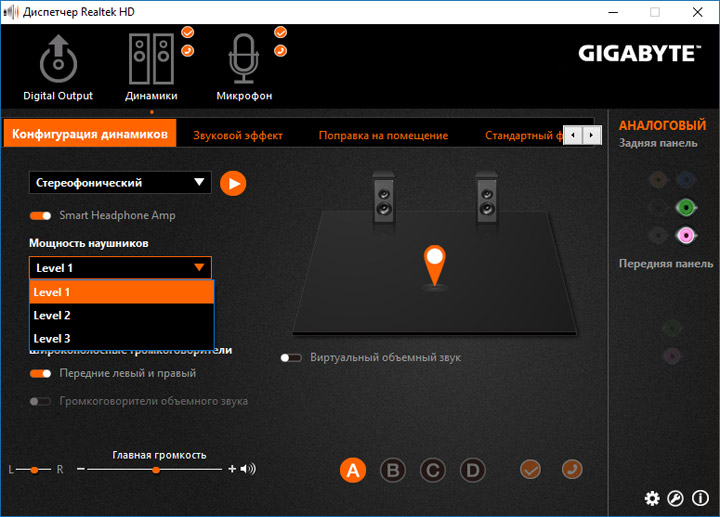

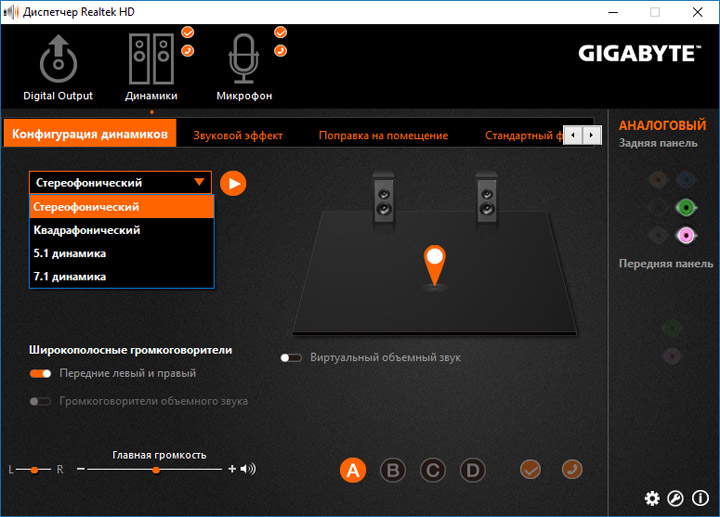

Работа со звуком базируется исключительно на возможностях фирменного конфигуратора Realtek, в наличии обычные три профиля для предусиления выходного сигнала, характерные для ALC1220.

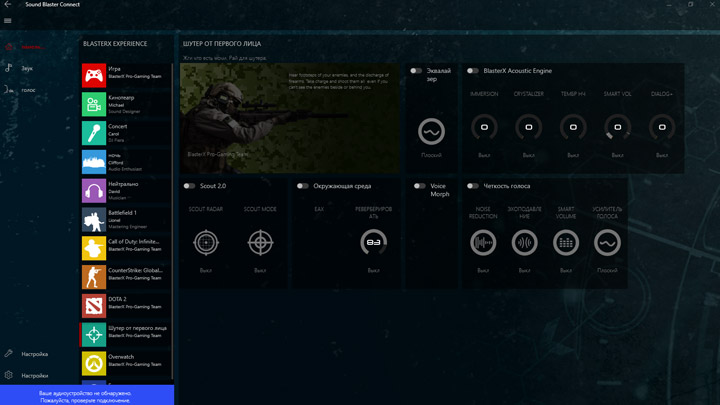

Поддержки особых утилит вроде Creative Sound BlasterX 720° нет. Если пойти на ухищрение и загрузить её со страницы другой модели, то в итоге проблем с установкой не будет, но и функционировать должным образом она не станет. И это достаточно печально, поскольку без применения каких-то особых подходов и преобразований звучание оказалось абсолютно пресным и не выразительным. Не хватало как детальности, так и мощи.

Продукция cFosSpeed традиционна уже практически для всех плат от разных производителей (тут она тоже присутствует). Последний акцент я выполню на адаптере беспроводных сетей, предоставив о нём больше информации.

Разгонный потенциал

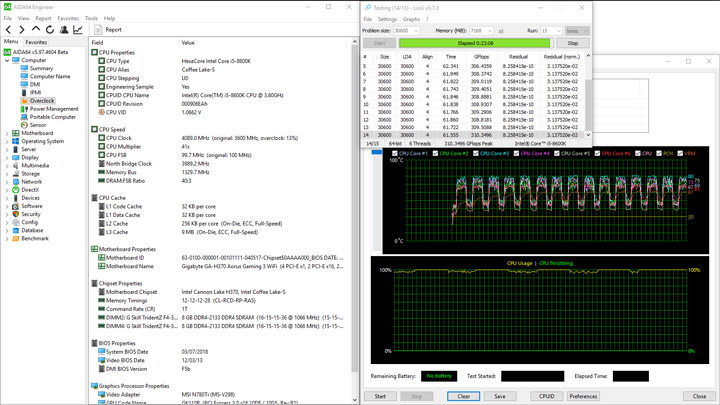

Используемый процессор был нескальпированным инженерным Core i5-8600K.

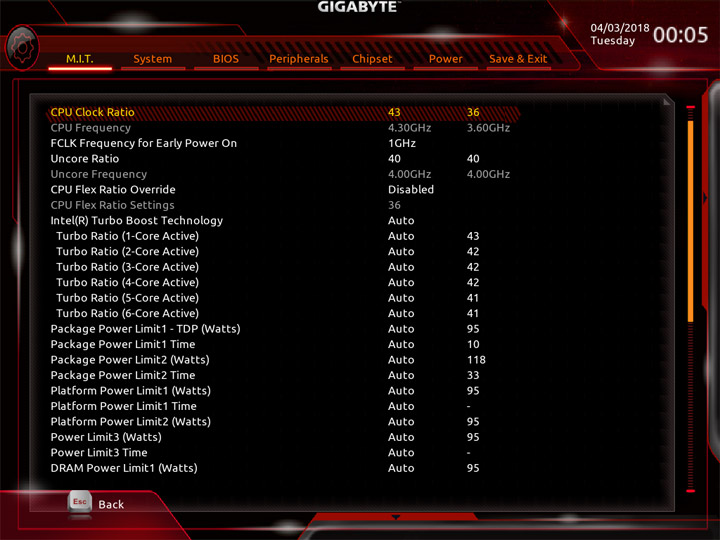

Менять значение BCLK здесь нельзя, множитель ЦП на повышение также заблокирован. В качестве тонкой настройки (довольно сложно назвать это разгоном) допускается минимизировать задержки у DRAM. Так, частота нашего набора фиксировалась на максимальной отметке, то есть равнялась 2666 МГц. Повышение напряжения на модулях не принесло больших плодов, найденная стабильность оказалась подтверждена и при невысоких 1,35 В. Прочие параметры и вовсе оставались в штатном положении. Итогом моих тестов стала схема, составленная из основной группы — 12-12-12-28-1T.

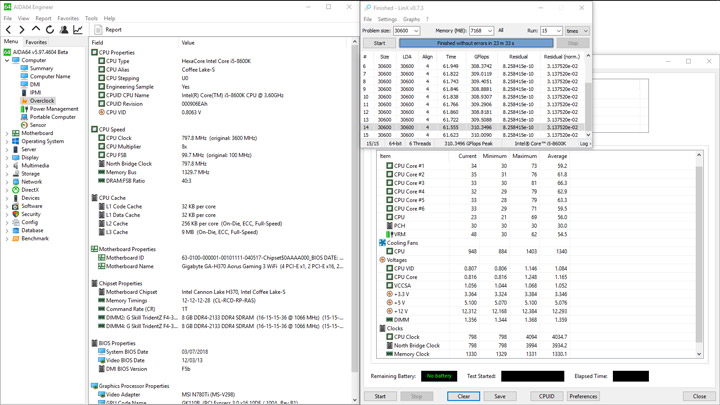

Номинально «разогнать» удалось лишь блок Uncore, увеличив множитель до x40. Отключение Turbo Boost и наращивание частоты процессора до 4,3 ГГц всё равно обнажает работу технологий ограничений при пуске многопоточных нагрузок.

Уровень нагрева VRM достаточно точно фиксирует штатный датчик, мне удавалось намерить всего на градус меньшую температуру — 61 °C. Радиаторы и вовсе оставались едва тёплыми, температура верхней грани составила 42 °C. Потребление энергии стендом уложилось в границы 33–182 Вт. Во время этих замеров адаптер беспроводных сетей был смонтирован на устройство.

Тестовый стенд

В состав стенда вошли:

• процессор: Intel Core i5-8600K (3,6 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill TridentZ F4-3200C15D-16GTZKO (2×8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.97 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• Maxon Cinebench R15;
• POV-Ray 3.7.0;
• LuxMark v3.1;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• Hitman: Absolution (1.0.447.0);
• Grand Theft Auto V (1.0.877.1);
• Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт	Версия микрокода	AIDA64	BenchDLL	3DMark 13	Windows 10
Gigabyte H370 Aorus Gaming 3 WiFi	F5b	5.97.4600	4.3.783-x64	2.4.4264	10.0.16299.309
ASUS ROG Maximus X Formula	0802	5.95.4544	4.3.770-x64	2.4.4254	10.0.16299.214
ASRock Fatal1ty Z370 Gaming-ITX/ac	P1.40	5.95.4538	4.3.770-x64	2.4.4180	10.0.16299.192
ASUS TUF Z370-Pro Gaming	1003	5.95.4531	4.3.770-x64	2.4.4180	10.0.16299.192
Gigabyte Z370 Aorus Gaming 5	F2	5.95.4510	4.3.770-x64	2.4.3819	10.0.16299.98
ASUS ROG Strix Z370-I Gaming	0430	5.92.4391	4.3.759-x64	2.4.3819	10.0.16299.64
ASRock Fatal1ty Z370 Gaming K6	P1.20	5.92.4383	4.3.759-x64	2.4.3819	10.0.16299.64
ASUS ROG Maximus X Apex	0401	5.92.4383	4.3.759-x64	2.4.3819	10.0.16299.19
MSI Z370 Gaming Pro Carbon AC	A.00	5.92.4370	4.3.759-x64	2.4.3819	10.0.15063.674
ASUS ROG Strix Z370-E Gaming	0410	5.92.4358	4.3.759-x64	2.3.3732	10.0.15063.632

Анализ полученных результатов требует пояснений ещё перед их изучением. Тестирование плат от ASRock и Gigabyte, пусть и на базе Intel Z370, демонстрировало странные результаты при штатных настройках, когда речь шла про смешанную, не максимальную нагрузку на систему. Обычно именно игры позволяют выйти на такой режим. Более подробно про сложившуюся ситуацию можно прочитать на странице с результатами быстродействия ASRock Fatal1ty Z370 Gaming K6.

В этот раз мы расширили тестирование за счёт ещё одной группы результатов, которая уже учитывает прямое вмешательство в настройки системы. Назвать их можно и разгоном, но скорее это лёгкий «твикинг». Шаг за шагом, отказываясь от фирменных технологий Intel, я нащупал проблемную составляющую — Speed Shift. Её деактивация улучшила поведение процессора в играх, а в прочих бенчмарках оно осталось неизменным, потому как они нагружают одно или несколько ядер максимально с первых секунд запуска замеров. Этот способ я объединил с разгоном ОЗУ. Оказалось, неактивное состояние Turbo Boost снижает быстродействие в ряде задач, например, ярким индикатором выступил Cinebench. Поскольку мы уже убедились в отсутствии разгона CPU, этот пункт я активировал. Тем самым, получилась система с улучшенным быстродействием и устранёнными проблемами, наблюдающимися при штатных параметрах. Словом, на такой уровень смогут ориентироваться все будущие обладатели материнских плат с ограниченным оверклокингом.

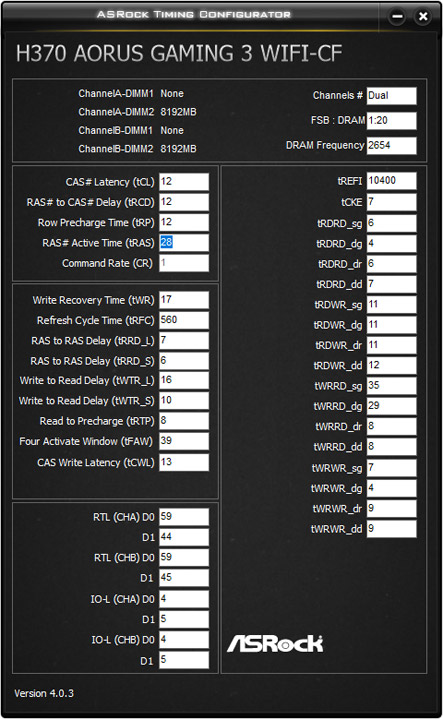

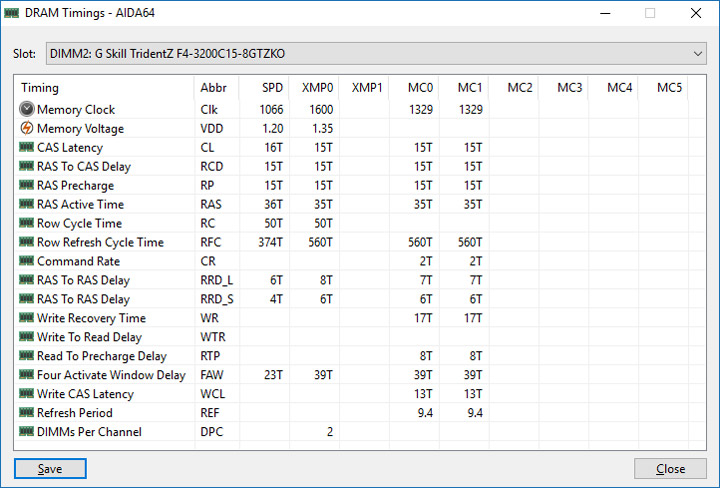

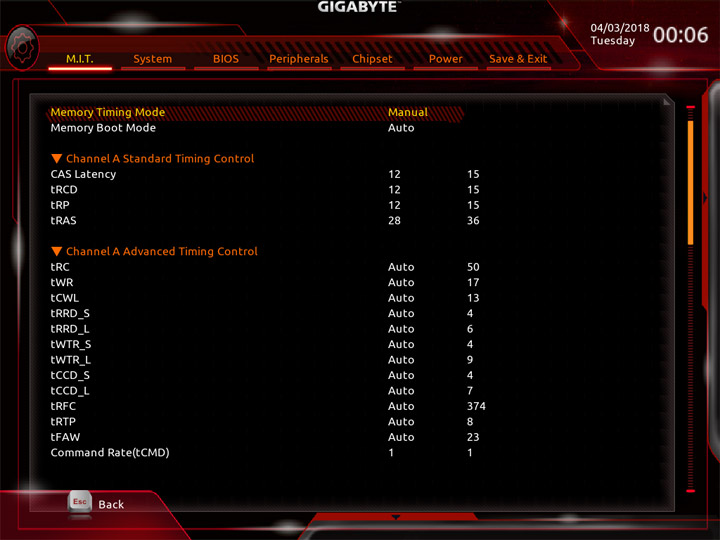

Также я дополнительно фиксировал минимальный профиль LLC, ради спортивного интереса. Этого было целиком достаточно. К только что описанным режимам мне остаётся добавить полные списки задержек, для каждого из профилей работы стенда.

Результаты тестирования

Позволю себе небольшое уточнение, активация XMP при штатном режиме работы также приводит к увеличению напряжения CPU SA до 1,2 В.

Думаю, также повышается и CPU IO, но отследить его статус плата не позволяет. Напомню ещё раз, частота процессора достигала 4,3 ГГц в редкие моменты, большая нагрузка приводила к фиксации уровней вида 4090 МГц и, куда реже, 4190 МГц. Кольцевая шина при этом имела величину меньшую на 300 МГц (3890 МГц — пиковая отметка). Напряжение CPU зависело от типа нагрузки, но не превышало 1,188–1,224 В.

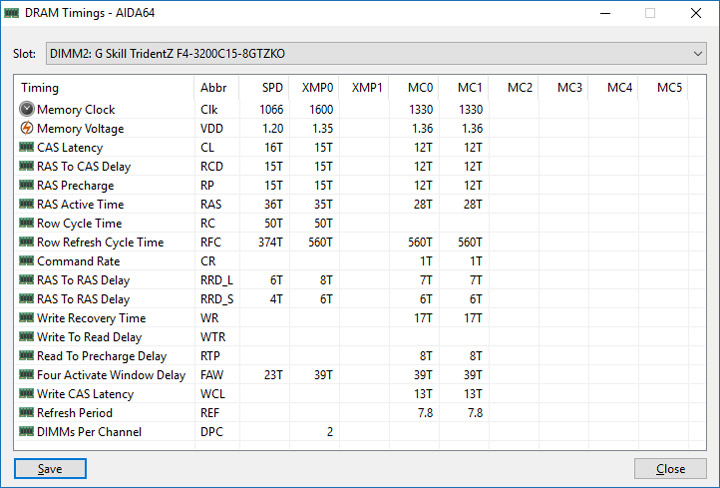

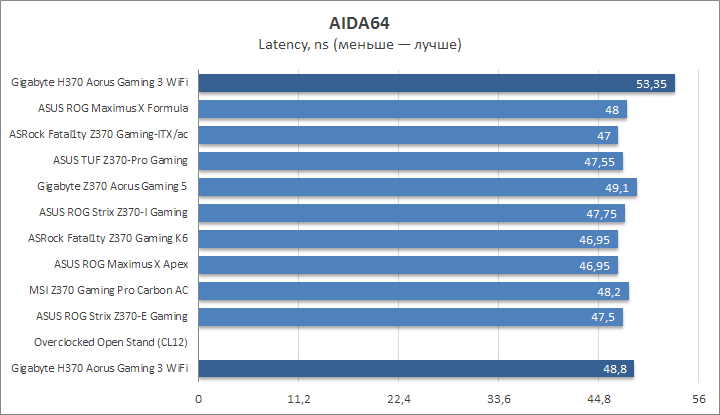

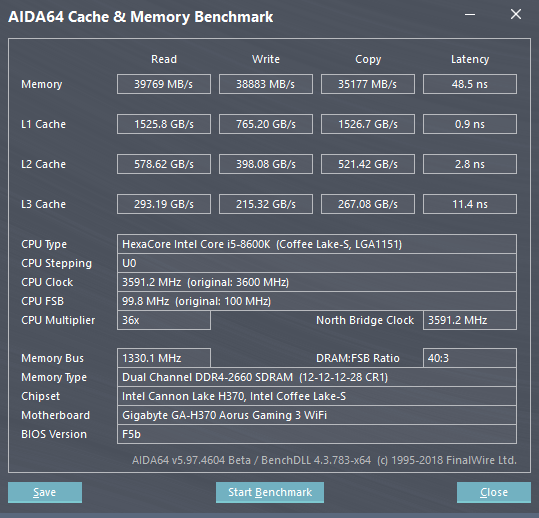

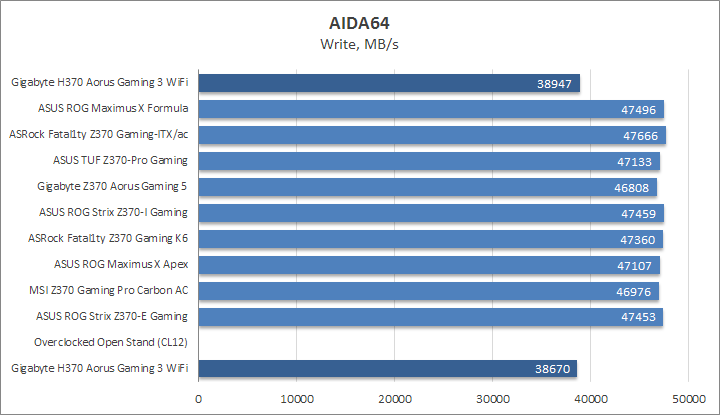

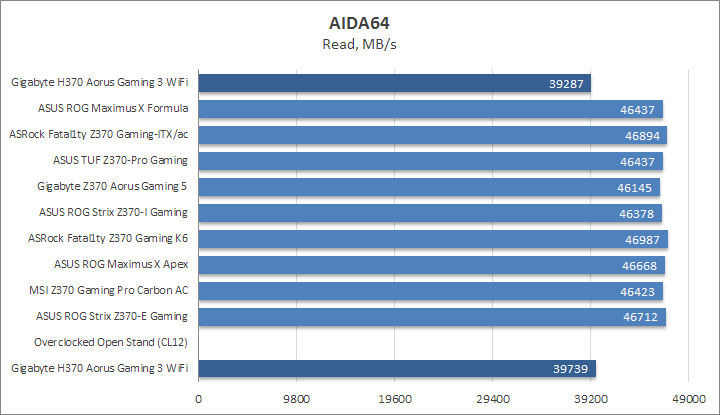

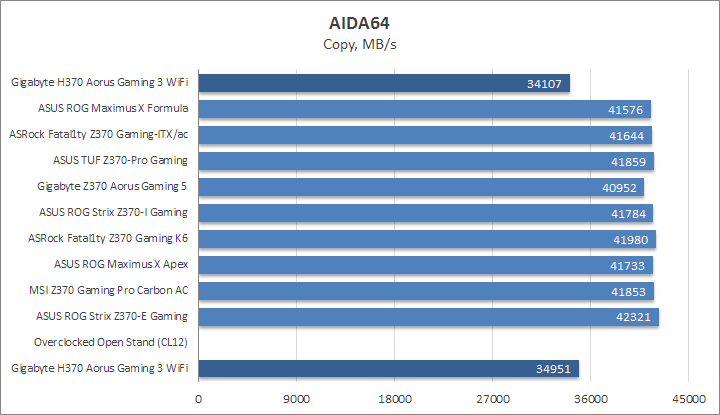

Ожидаемо, разгон, или точнее «твикинг», позволил значительно улучшить латентность подсистемы памяти.

Есть некритичное отставание от группы устройств на базе Z370 в однопоточном Super PI.

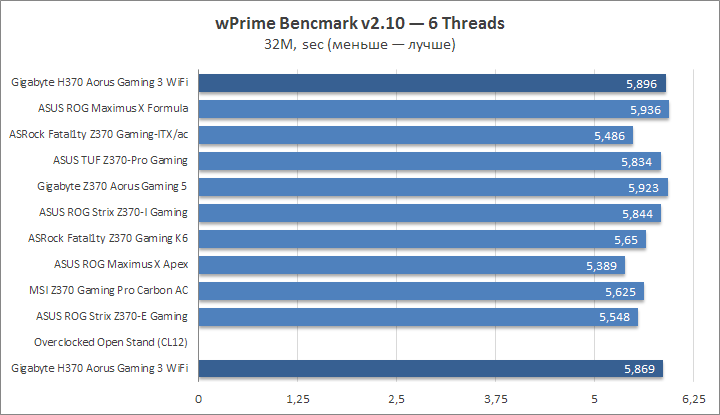

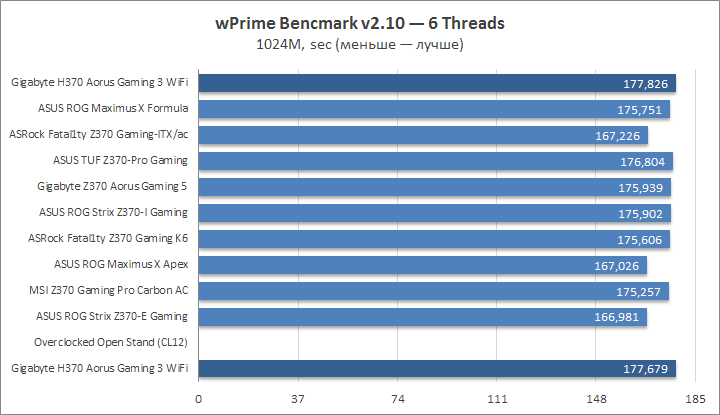

Аналогичное умозаключение позволяет сделать анализ результатов от многопоточного wPrime.

Лёгкий прирост от разгона можно найти при перекодировании видео.

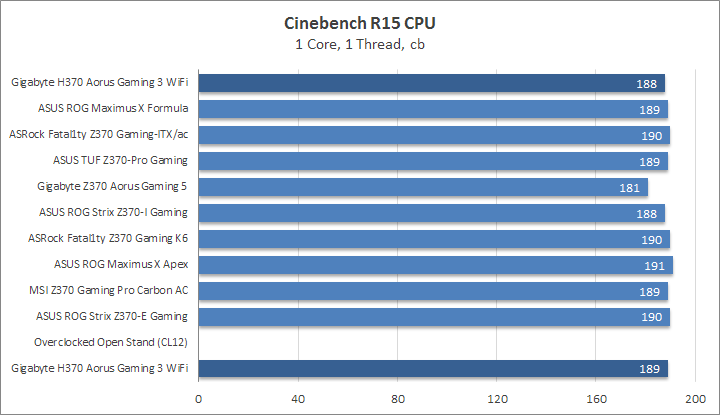

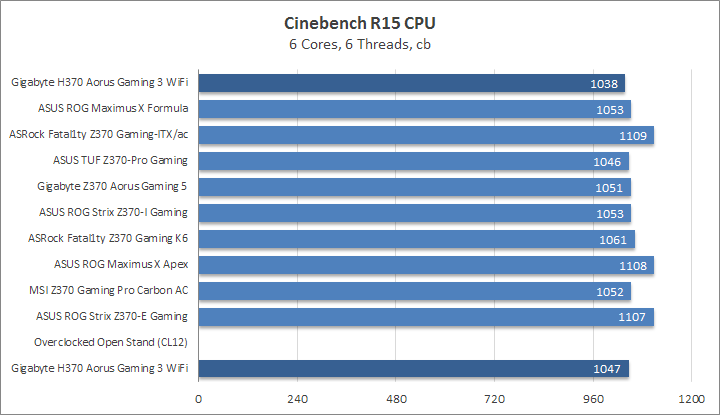

Как и везде, система на базе младшего хаба едва отстаёт как в популярном Cinebench, так и в POV-Ray.

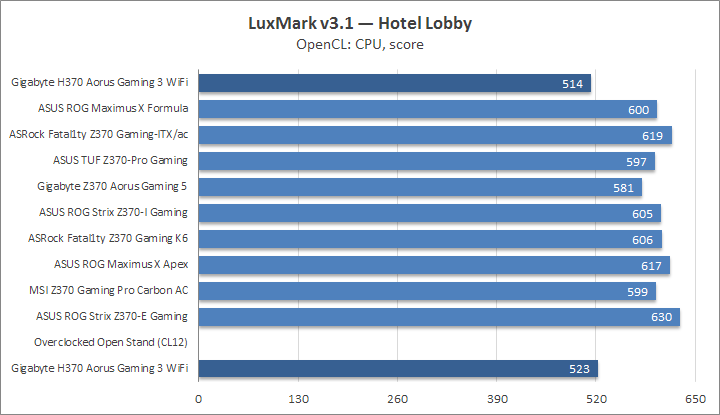

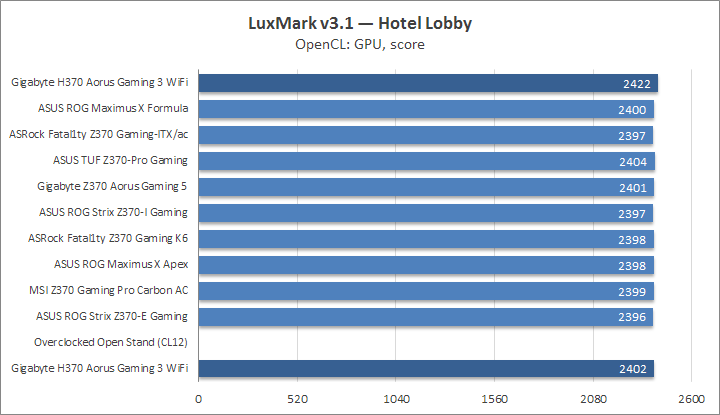

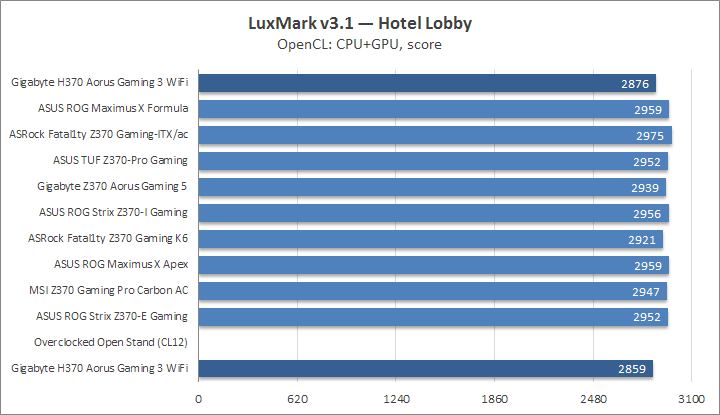

LuxMark относится к зависящему от частоты ОЗУ типу приложений, разница здесь довольно солидная, если оценивать именно тест CPU.

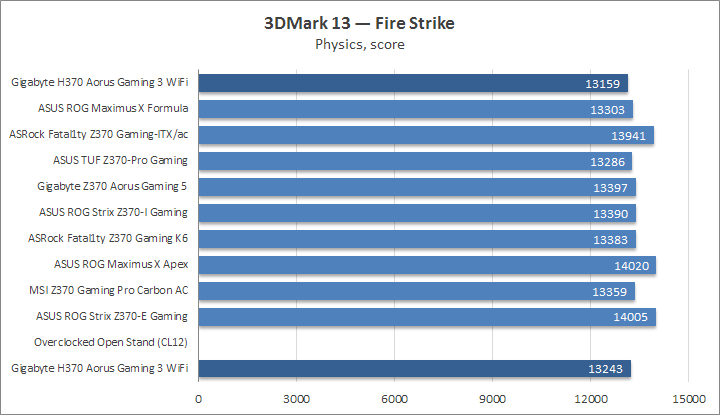

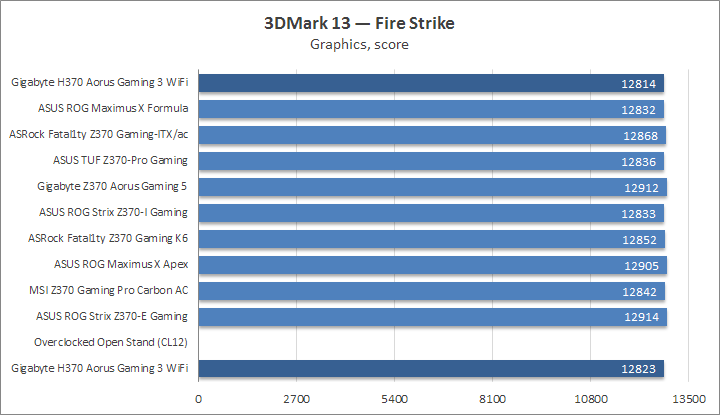

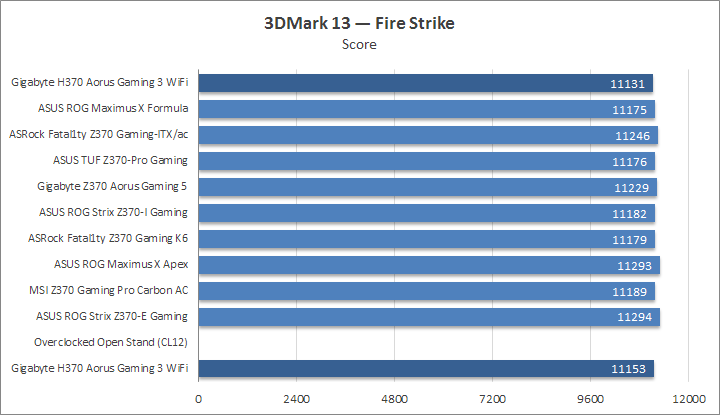

Fire Strike едва уловил отличия между участниками.

DiRT 3 сильно зависит от быстродействия подсистемы памяти, потому проведённый «твик» с задержками картину изменил лишь немного.

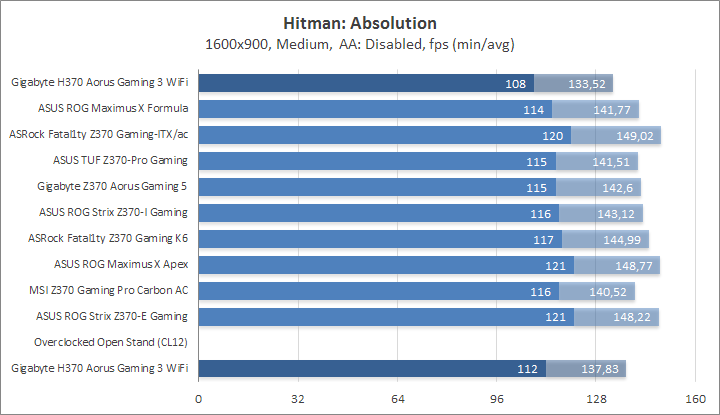

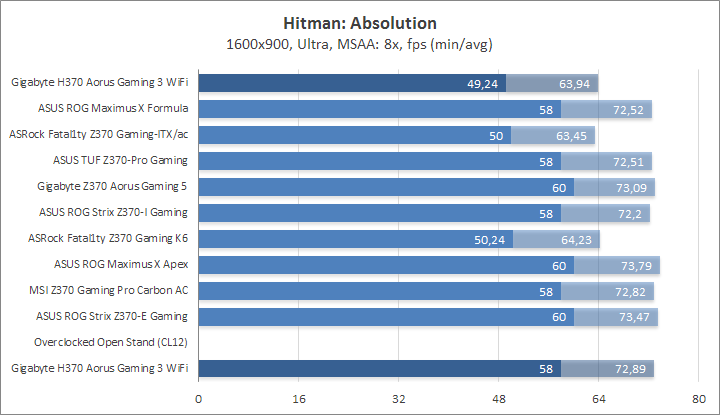

В Hitman: Absolution больше эффекта пришлось на отключение Intel Speed Shift. Общая производительность оказалась ограничена уже пиковой частотой процессора, а в лидерах платы, форсирующие работу Core i5-8600K до 4,3 ГГц.

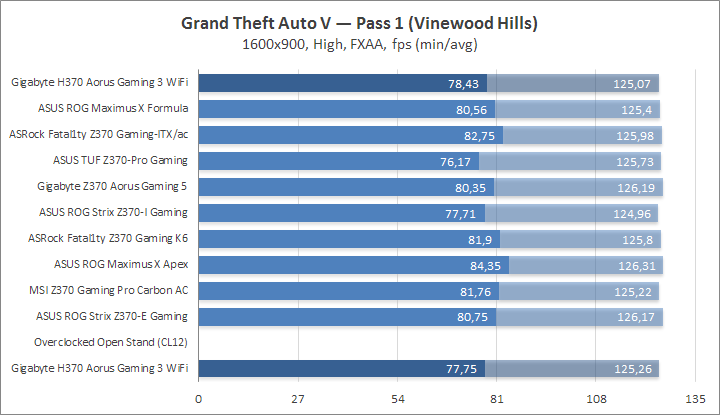

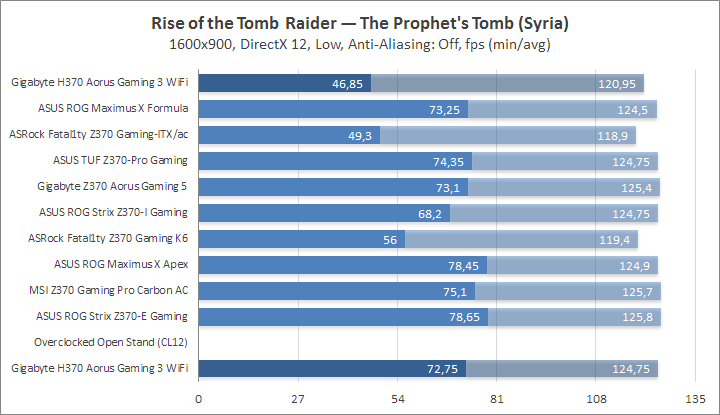

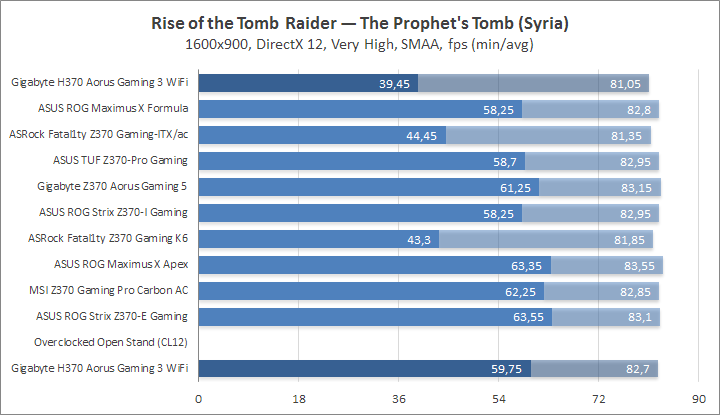

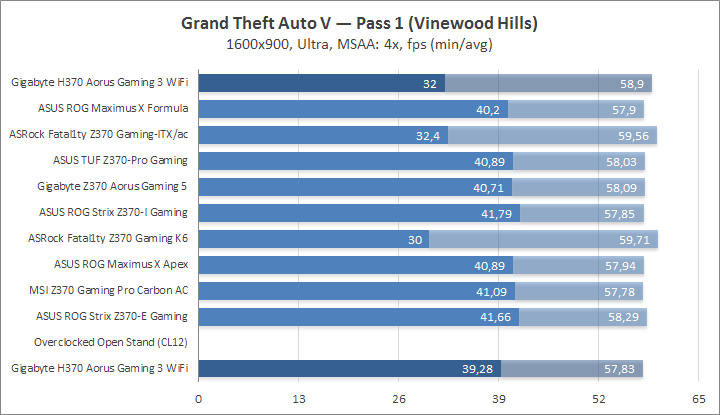

Две заключительные игры повторяют только что сказанное. Частота процессора выходит на первый план, а на плате уровня H370 Aorus Gaming 3 WiFi её никак не повысить.

Энергопотребление системы

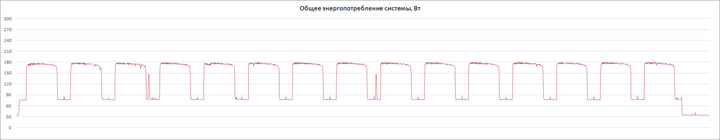

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Прок от «твиков» виден и здесь. Зафиксированные на штатных параметрах CPU IO и SA, а также обычный профиль LLC позволили отыграть пару ватт вместе с появившимся приростом в быстродействии системы. Общий невысокий уровень легко объясним полным отсутствием сторонних контроллеров в составе новинки.

Вывод

Возможности новой группы PCH были известны задолго до их появления на публике. Особых ожиданий от них не было, стремление приобрести платы для последнего поколения процессоров по меньшей цене — основное пожелание покупателей. Насколько внимательными к их требованиям окажутся производители — мы увидим уже в ближайшее время. Привнесённые функции в хабы многие могут назвать фарсом, впрочем, работа инженерами компании была проведена, и, взирая на готовые продукты, она завершилась не без успехов, тем самым позволив акционерам компании Intel делать небеспочвенные выводы о неустанном развитии технологий и продуктов на их базе.

К слову о них. Множество функциональных возможностей продукции от Intel и систем, обрастающих ними, многими пользователями либо игнорируется намеренно, либо по незнанию. Но куда в более интересном свете выступают инженеры крупных компаний, когда не могут отладить продукт, выходящий на рынок. К «сырым» изделиям AMD многие из наших читателей склонны относится с пониманием, но, оказывается, то же может произойти и с противоположным лагерем. К счастью, большинство спорных моментов могут быть легкоустранимыми, потому массовый переход к сборке шестиядерных систем Intel можно считать стартовавшим.

Указанные только что акценты получены на основе опыта с H370 Aorus Gaming 3 WiFi, и, как может понять даже невнимательный читатель, есть ряд весьма спорных моментов к её работе, особенно контрастно это произносить, оглядываясь на её своеобразный флагманский статус. Но если настроить систему можно при желании, настырности или помощи со стороны, то неукомплектацию игрового продукта прямыми бонусами, согласно позиционированию производителя, тоже нельзя не заметить — отсутствует дополнительное ПО для звука, а реализация его на плате не пошла дальше распайки обычного (пусть и старшего) кодека Realtek. Про наличие игр или скидочных купонов в комплекте поставки остаётся только помечтать. Производитель может позволить себе экономить даже на кабелях SATA. Не назвать образцовым и наполнение задней панели, на классовый образец оно не похоже никак. Но, к чести испытуемой, нельзя не похвалить систему охлаждения ЦП, также очень уверенно выглядит радиатор для накопителя M.2. Продуманно выглядит комплекс по замедлению охладителей, где участие может принять, в том числе, и температурный датчик VRM. А реализация системы подсветки находится на очень высоком уровне. Также появилась (пусть и в гибридном виде) поддержка СЖО. Потому, я уверен, своего покупателя такой продукт сможет найти.

Источник
