Материнские платы для майнинга на 6, 8, 12 видеокарт — рейтинг 2018

Необходимое количество разъемов на метеринской плате ещё не гарантирует поддержку соответствующего числа видеокарт. Возникает вопрос, как не прогадать при покупки оборудования для фермы? В помощь начинающим майнерам, мы собрали список самых лучших плат для майнинга криптовалют.

Представленные материнские платы были проверены и гарантировано подходят для сборки майнинг-ригов. У некоторых плат недостаточно pci-e разъемов для установки требуемого количества видеокарт, для решения этой проблемы можно использовать различные типы переходников, наиболее популярные: m2 to pci-e, 1 pci-e to 3 pci-e и др.

Не забудьте купить лучшие райзеры для майнинга, чтобы собранная ферма не простаивала в ожидании недостающих частей. Если остальные комплектующие уже в наличии, проще приобрести райзеры с местных досок объявлений, простой обойдется дороже.

Материнские платы для майнинга на 5 видеокарт

Бюджетный вариант. Материнские платы данной категории можно отнести к дешевым, они используются не только для майнинга, но и в обычных персональных компьютерах. Чаще всего покупаются новичками в майнинге для построения ригов на одном блоке питания.

ASRock на 5 видеокарт

ASRock — производитель материнских плат, HTPC и промышленных ПК. Компания располагается на Тайване, её руководителем является Тед Сюй Шичан. ASRock основана в 2002 году и ныне является собственностью Pegatron Corporation.

• ASRock 970 Extreme 4
• ASRock Fatal1ty X79 Champion
• ASRock FM2A88X Pro3+

ASUS на 5 видеокарт

AsusTek Computer Inc. или — расположенная в Китайской республике компания, производящая разнообразную компьютерную технику. Название торговой марки Asus происходит от слова Pegasus.

• ASUS P7H55
• ASUS A88X-PRO
• ASUS P8B WS
• ASUS H81M-K
• ASRock B250 PRO4
• ASUS M5A99FX PRO R2.0
• ASUS TROOPER B85

GIGABYTE на 5 видеокарт

Gigabyte Technology Co., Ltd. — тайваньская компания по производству системных плат, видеокарт и другой компьютерной техники. Основана в 1981 году.

• GA 770T-D3L
• GA 780T-D3L
• GA 890FXA-UD7
• GA 970A-UD3P
• GA 970A-DS3P
• GA EP43-UD3L
• GA F2A88X-D3HP
• GA MA790X-UD3P
• GA EP43-UD3L
• GA Z77-D3H rev.1.1
• GA H270-HD3

MSI на 5 видеокарт

Micro-Star International Co., Ltd — тайваньская компания, основанная в 1986 году, владеет собственными производственными мощностями, а также является одним из лидеров по срокам предложения новинок на IT-рынке.

• MSI 790FX-GD70
• MSI H67MA-E45
• MSI K9A2 PLATINUM

Материнские платы для майнинга на 6 видеокарт

Очень спорное решение, с одной стороны, можно подключить четное количество видеокарт, с другой, очень сложно найти стандартный блок питания с таким количеством разъемов. Можно использовать два блока, но это не совсем целесообразно, чаще всего используют серверный блок питания с распайкой под 6 видеокарт.

Материнские платы от ASRock на 6 видеокарт

• ASRock Fatal1ty B250 Gaming K4
• ASRock FM2A88X+ BTC
• ASRock A88M-G 3.1
• AsRock H61DEL
• ASRock Z97 Extreme 4
• ASRock Z170 Extreme
• ASRock z270 Extreme 4
• ASRock Z270 Killer SLI

Материнские платы от ASUS на 6 видеокарт

• ASUS M5A97 LE R2.0
• ASUS M5A97 R2.0
• ASUS P8B75-V
• ASUS P8H67
• ASUS SABERTOOTH 990FX
• ASUS STRIX Z270H Gaming
• ASUS TUF Z270 MARK 2
• ASUS X87-pro
• ASUS PRIME B250-PLUS
• ASUS PRIME H270-PLUS
• ASUS SABERTOOTH 990FX
• ASUS Sabertooth Z97 Mark 2
• ASUS STRIX Z270H Gaming
• ASUS TUF Z270 MARK 2
• ASUS X87-pro
• ASUS Z170-A

Материнские платы от BIOSTAR на 6 видеокарт

• BIOSTAR H81A BTC
• BIOSTAR TB85 Ver. 6.x
• BIOSTAR TB250-BTC
• BIOSTAR TB350-BTC

Материнские платы от GIGABYTE на 6 видеокарт

• GA 970A-D3
• GA 970A-DS3P
• GA 990FXA-D3
• GA 990FXA-UD3
• GA G1 Assasin
• GA H61M-S2V-B3
• GA H110-D3A
• GA MA770T-UD3
• GA X58A-UD3R
• GA Z170-GAMING K3
• GA Z270P-D3

Материнские платы от MSI на 6 видеокарт

• MSI 970A G43
• MSI H67MA-E45
• MSI Z-170A PRO
• MSI B250 PC MATE
• MSI H67MA-E45
• MSI Z270 SLI Plus
• MSI Z270 Gaming Plus
• MSI Z270 Gaming PRO

Материнские платы для майнинга на 7 видеокарт

Средний сегмент по стоимости и количеству разъемов. Оптимальный вариант для построения ферм с использованием синхронизатора и двух блоков питания. Отдельно стоит отметить плату от ASRock под названием H81 Pro BTC, которая появилась в самый разгар майнинга на видеокартах и уже завоевала популярность среди майнеров во всем мире.

Плата от Elitegroup на 7 карт

Платы от ASRock на 7 карт

• ASRock H81 PRO BTC
• ASRock Fatal1ty Z270 Gaming K4

Платы от ASUS на 7 карт

• ASUS Z170 PRO
• ASUS Z170 PRO GAMING
• ASUS Z87-PRO V EDITION
• ASUS M5A97 LE R2.0
• ASUS P8Z77-V
• ASUS STRIX Z270H Gaming

Плата от BIOSTAR на 7 карт

Плата от GIGABYTE на 7 карт

Платы от MSI на 7 карт

• MSI Z170A Gaming Pro Carbon
• MSI Z170A Krait Gaming 3X
• MSI Z170A Krait Gaming R6 Siege
• MSI Z87 Mpower
• MSI Z87-G45 GAMING
• MSI Z97 GAMING
• MSI Z97-G45 GAMIN

Материнские платы для майнинга на 8 видеокарт

Ниже представлены видеокарты на 8 видеокарт от производителей: Colorful, ASRock, ASUS и MSI. Из этого ценового сегмента стоит обратить внимание на MSI Z270-A PRO и MSI Z-170A PRO, которые просты в настройке и неприхотливы в работе.

Источник

Обзор и тестирование материнской платы GIGABYTE GA-H170-HD3

Модельный ряд материнских плат компании GIGABYTE очень разнообразен, что позволяет каждому найти оптимальный вариант под собственные потребности и финансовые возможности. Например, в нем есть сразу три модели на основе чипсета Intel H170 с индексом «HD3» в названии. Речь идет о GIGABYTE GA-H170M-HD3 DDR3, GIGABYTE GA-H170-HD3 DDR3 и GIGABYTE GA-H170-HD3. И если первые две характеризуются поддержкой DDR3-памяти, то последняя уже позволяет воспользоваться модулями DDR4. Именно о ней и пойдет речь в данном обзоре.

К тому же GIGABYTE GA-H170-HD3 предлагает весьма любопытное сочетание хорошего оснащения, высокого качества и ряда фирменных технологий. Она обладает интерфейсами M.2 Socket 3 и SATA Express, тремя видеовыходами и практичной конфигурацией интерфейсной панели.

Что же касается стоимости, то на момент написания обзора она составляет порядка $120, что вместе с описанными выше достоинствами позволяет в теории оценить данную модель как интересный вариант среднего уровня для сборки домашней системы с одним из новых процессоров семейства Intel Skylake.

Давайте же перейдем от теории к практике, и для начала оценим подробные характеристики устройства:

Производитель и модель

GIGABYTE GA-H170-HD3 (rev 1.0)

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти DDR4-2133 МГц

2 x PCI Express 3.0 x16 (х16 / x16+x4)

2 x PCI Express 3.0 x1

Чипсет Intel H170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

2 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

2 х SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

1 x Realtek RTL8111HS (10/100/1000 Мбит/с)

8-канальный Realtek ALC887

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (2 x 4-контактные и 1 x 3-контактный)

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

6 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х Thunderbolt

2 x 64 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Материнская плата GIGABYTE GA-H170-HD3 поставляется в коробке, выполненной из плотного картона и украшенной полиграфией в темно-желтых тонах. Большую часть лицевой стороны занимает логотип фирменной концепции Ultra Durable, а на обратной нашлось место краткой таблице спецификации и описанию ключевых преимуществ.

В коробке с рассматриваемой моделью присутствует не только базовый набор аксессуаров в виде диска с драйверами и утилитами, набора пользовательской документации, двух SATA-шлейфов и заглушки интерфейсной панели, но и приятный бонус в виде набора GIGABYTE G Connector, который существенно облегчает процесс подключения фронтальной панели корпуса ПК. В итоге комплектация новинки является вполне достойной для своей стоимости.

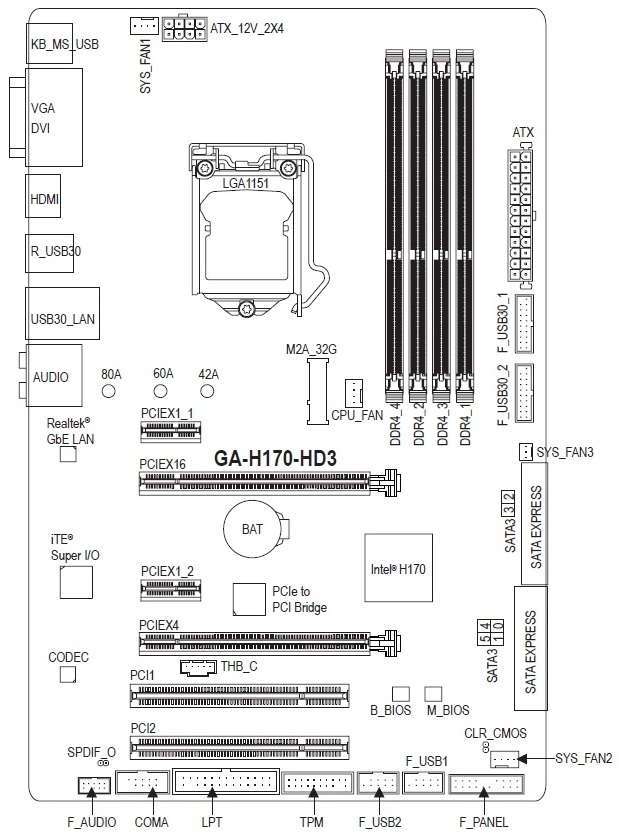

Дизайн и особенности платы

В основе новинки лежит печатная плата формата ATX коричневого цвета с уменьшенной до 199 мм шириной. Ее оформление вполне традиционное и достаточно сдержанное для моделей GIGABYTE данного ценового сегмента. Что же касается удобства сборки системы, то в данном аспекте все просто отлично: DIMM-слоты оборудованы защелками только с одной стороны, а все порты расположены на оптимальных местах, ближе к краям печатной платы.

На обратной стороне в наличии опорная пластина процессорного разъема, а также пластиковые клипсы крепления радиаторов системы охлаждения.

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели; S/PDIF Out; порты COM, LPT и TPM; разъем Thunderbolt; колодка подключения фронтальной панели и джампер для сброса CMOS. Также отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), двумя SATA 6 Гбит/с и двумя портами SATA Express 16 Гбит/с, каждый из которых совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

Системная плата GIGABYTE GA-H170-HD3 оснащена четырьмя DIMM-слотами для установки оперативной памяти стандарта DDR4, которая может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частоте 2133 МГц. Максимальный объем памяти может достигать 64 ГБ.

Также на правой стороне находятся две колодки для подключения выносных панелей с портами USB 3.0. Всего новинка может похвастать восемью портами USB 3.0: четырьмя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H170, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 34,9°C;
• радиатор охлаждения элементов подсистемы питания процессора – 47,7°C;
• дроссели – 57,1°C.

Как видим, предустановленные радиаторы обеспечивают хорошее охлаждение ключевых компонентов.

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95856. Элементная база материнской платы набрана при помощи качественных комплектующих. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.

Для расширения функциональности GIGABYTE GA-H170-HD3 у пользователя есть в распоряжении шесть слотов:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (в режиме х16);
3. PCI Express 3.0 x1;
4. PCI Express 3.0 x16 (в режиме х4);
5. PCI;
6. PCI.

Несмотря на поддержку технологии AMD CrossFireX и наличие двух слотов PCI Express х16, говорить об установке двух графических ускорителей не стоит, поскольку из двух разъемов 16 линий использует только один, тогда как пропускная способность второго ограничена четырьмя линиями. Поэтому если вы установите две видеокарты, то работать они будут по схеме х16+х4, что не позволит раскрыть их потенциал в полной мере.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, D-Sub и DVI-D), обслуживание которых осуществляется силами микросхемы PTN3360DBS.

Поскольку чипсет Intel H170 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083. [MORE]

Возможности Multi I/O возложены на микросхему ITE IT8628E, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

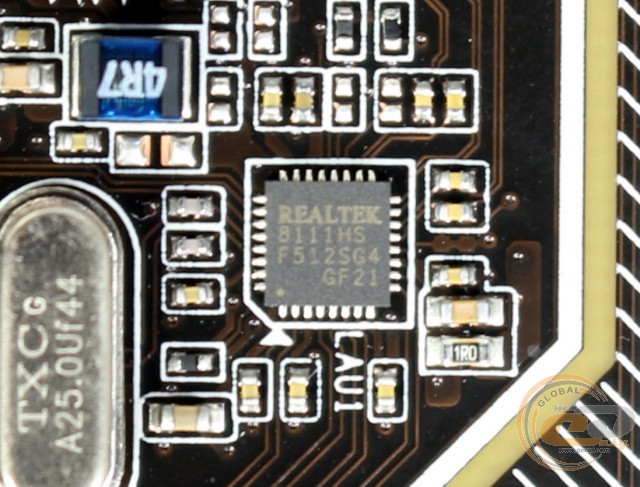

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111HS. А с помощью ПО cFosSpeed Internet Accelerator Software можно установить приоритеты на доступ к сетевым ресурсам для прикладных приложений.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. В ее составе используются высококачественные аудиоконденсаторы, а также технология экранирования звукового тракта от помех.

Кстати, в защитную полосу встроены светодиоды, что позволит немного разнообразить сдержанный облик материнской платы.

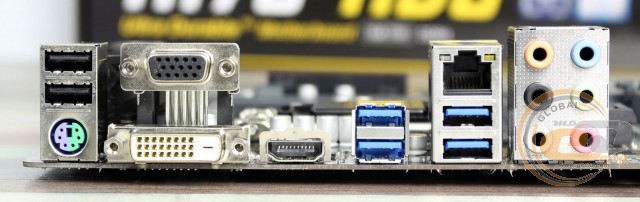

Интерфейсная панель модели GIGABYTE GA-H170-HD3 включает в себя следующие порты:

• 1 x DVI-D;
• 1 x D-Sub;
• 1 x HDMI;
• 1 x PS/2 Combo;
• 1 x RJ45;
• 4 x USB 3.0;
• 2 x USB 2.0;
• 6 x аудиопортов.

Подобную компоновку можно охарактеризовать как отличную, так как она предлагает три видеовыхода (включая HDMI), поддержку большого количества портов USB и удобное подключение многоканальной акустики. Отдельно выделим возможность вынести на заднюю панель порты COM и LPT при помощи соответствующих колодок на поверхности печатной платы.

У GIGABYTE GA-H170-HD3 имеются хорошие возможности для организации охлаждения внутри системного корпуса. В наличии четыре разъема для подключения вентиляторов: один служит для охлаждения центрального процессора, тогда как три других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности. И даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать мониторинг ключевых узлов.

Возможности разгона

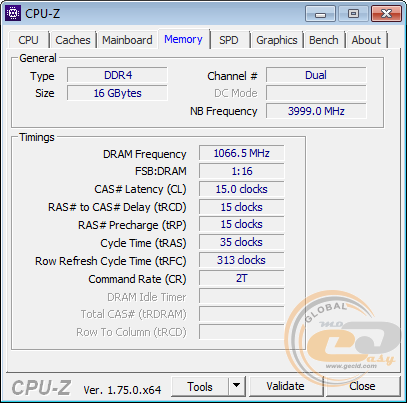

На момент тестирования мы не сумели задействовать возможности разгона процессора в автоматическом или ручном режимах. Тестовые модули оперативной памяти удалось запустить на максимально возможной заявленной частоте DDR4-2133 МГц.

Тестирование

Для проверки возможностей материнской платы GIGABYTE GA-H170-HD3 использовалось следующее оборудование:

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Scythe Kama Angle Rev.B

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Philips Brilliance 240P4QPYNS

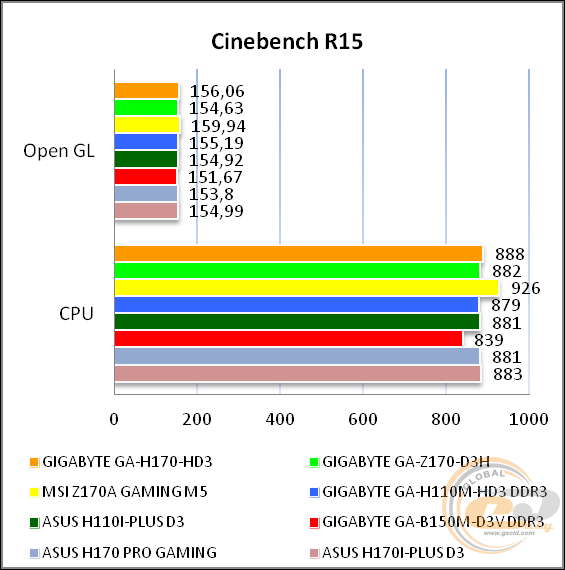

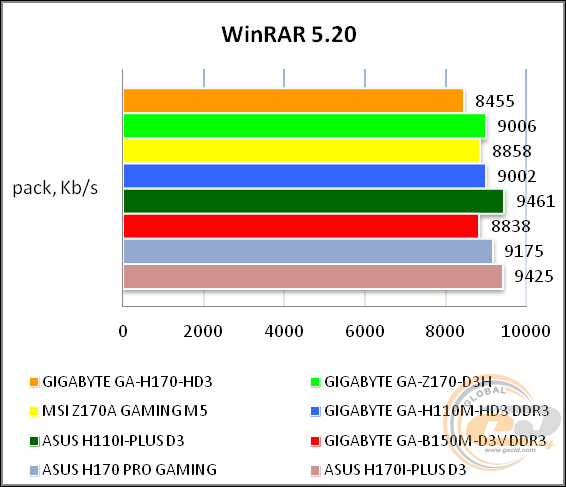

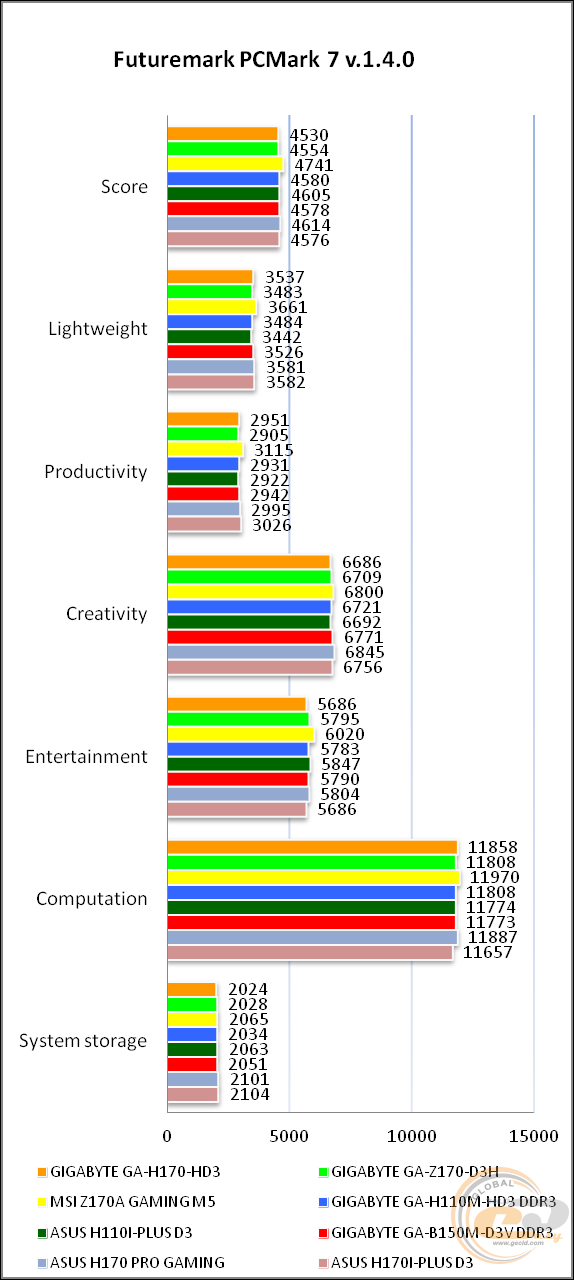

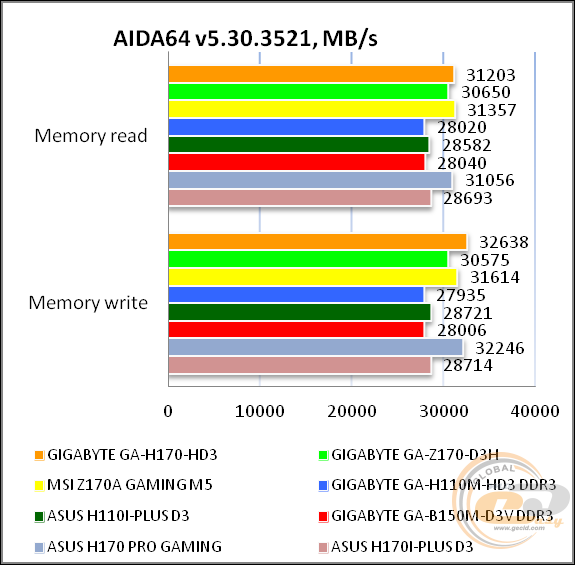

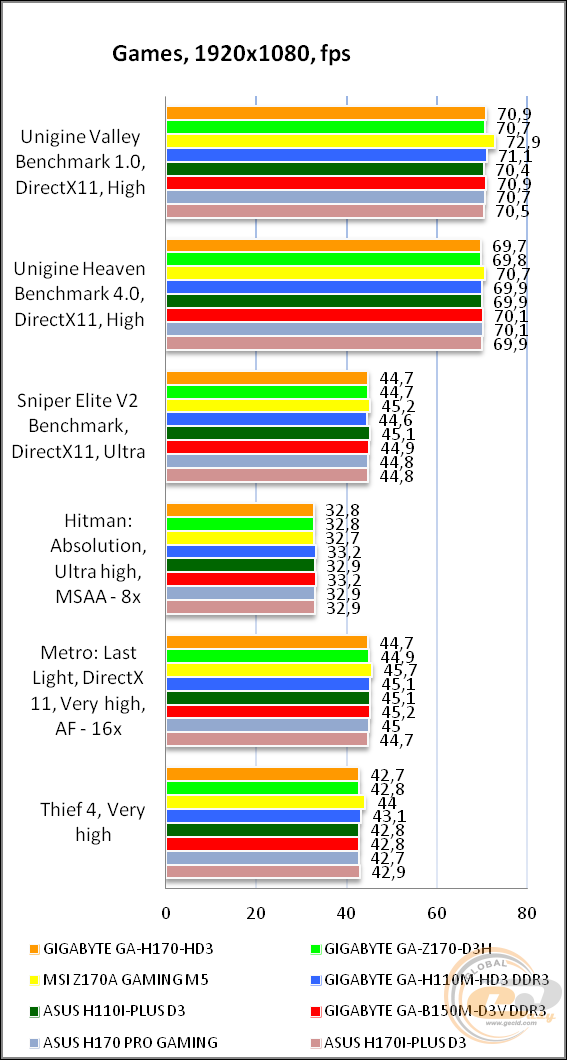

Результаты тестов

Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
