Материнские платы для майнинга на 6, 8, 12 видеокарт — рейтинг 2018

Необходимое количество разъемов на метеринской плате ещё не гарантирует поддержку соответствующего числа видеокарт. Возникает вопрос, как не прогадать при покупки оборудования для фермы? В помощь начинающим майнерам, мы собрали список самых лучших плат для майнинга криптовалют.

Представленные материнские платы были проверены и гарантировано подходят для сборки майнинг-ригов. У некоторых плат недостаточно pci-e разъемов для установки требуемого количества видеокарт, для решения этой проблемы можно использовать различные типы переходников, наиболее популярные: m2 to pci-e, 1 pci-e to 3 pci-e и др.

Не забудьте купить лучшие райзеры для майнинга, чтобы собранная ферма не простаивала в ожидании недостающих частей. Если остальные комплектующие уже в наличии, проще приобрести райзеры с местных досок объявлений, простой обойдется дороже.

Материнские платы для майнинга на 5 видеокарт

Бюджетный вариант. Материнские платы данной категории можно отнести к дешевым, они используются не только для майнинга, но и в обычных персональных компьютерах. Чаще всего покупаются новичками в майнинге для построения ригов на одном блоке питания.

ASRock на 5 видеокарт

ASRock — производитель материнских плат, HTPC и промышленных ПК. Компания располагается на Тайване, её руководителем является Тед Сюй Шичан. ASRock основана в 2002 году и ныне является собственностью Pegatron Corporation.

  • ASRock 970 Extreme 4
  • ASRock Fatal1ty X79 Champion
  • ASRock FM2A88X Pro3+

ASUS на 5 видеокарт

AsusTek Computer Inc. или — расположенная в Китайской республике компания, производящая разнообразную компьютерную технику. Название торговой марки Asus происходит от слова Pegasus.

  • ASUS P7H55
  • ASUS A88X-PRO
  • ASUS P8B WS
  • ASUS H81M-K
  • ASRock B250 PRO4
  • ASUS M5A99FX PRO R2.0
  • ASUS TROOPER B85

GIGABYTE на 5 видеокарт

Gigabyte Technology Co., Ltd. — тайваньская компания по производству системных плат, видеокарт и другой компьютерной техники. Основана в 1981 году.

  • GA 770T-D3L
  • GA 780T-D3L
  • GA 890FXA-UD7
  • GA 970A-UD3P
  • GA 970A-DS3P
  • GA EP43-UD3L
  • GA F2A88X-D3HP
  • GA MA790X-UD3P
  • GA EP43-UD3L
  • GA Z77-D3H rev.1.1
  • GA H270-HD3

MSI на 5 видеокарт

Micro-Star International Co., Ltd — тайваньская компания, основанная в 1986 году, владеет собственными производственными мощностями, а также является одним из лидеров по срокам предложения новинок на IT-рынке.

  • MSI 790FX-GD70
  • MSI H67MA-E45
  • MSI K9A2 PLATINUM

Материнские платы для майнинга на 6 видеокарт

Очень спорное решение, с одной стороны, можно подключить четное количество видеокарт, с другой, очень сложно найти стандартный блок питания с таким количеством разъемов. Можно использовать два блока, но это не совсем целесообразно, чаще всего используют серверный блок питания с распайкой под 6 видеокарт.

Материнские платы от ASRock на 6 видеокарт

  • ASRock Fatal1ty B250 Gaming K4
  • ASRock FM2A88X+ BTC
  • ASRock A88M-G 3.1
  • AsRock H61DEL
  • ASRock Z97 Extreme 4
  • ASRock Z170 Extreme
  • ASRock z270 Extreme 4
  • ASRock Z270 Killer SLI

Материнские платы от ASUS на 6 видеокарт

  • ASUS M5A97 LE R2.0
  • ASUS M5A97 R2.0
  • ASUS P8B75-V
  • ASUS P8H67
  • ASUS SABERTOOTH 990FX
  • ASUS STRIX Z270H Gaming
  • ASUS TUF Z270 MARK 2
  • ASUS X87-pro
  • ASUS PRIME B250-PLUS
  • ASUS PRIME H270-PLUS
  • ASUS SABERTOOTH 990FX
  • ASUS Sabertooth Z97 Mark 2
  • ASUS STRIX Z270H Gaming
  • ASUS TUF Z270 MARK 2
  • ASUS X87-pro
  • ASUS Z170-A

Материнские платы от BIOSTAR на 6 видеокарт

  • BIOSTAR H81A BTC
  • BIOSTAR TB85 Ver. 6.x
  • BIOSTAR TB250-BTC
  • BIOSTAR TB350-BTC

Материнские платы от GIGABYTE на 6 видеокарт

  • GA 970A-D3
  • GA 970A-DS3P
  • GA 990FXA-D3
  • GA 990FXA-UD3
  • GA G1 Assasin
  • GA H61M-S2V-B3
  • GA H110-D3A
  • GA MA770T-UD3
  • GA X58A-UD3R
  • GA Z170-GAMING K3
  • GA Z270P-D3

Материнские платы от MSI на 6 видеокарт

  • MSI 970A G43
  • MSI H67MA-E45
  • MSI Z-170A PRO
  • MSI B250 PC MATE
  • MSI H67MA-E45
  • MSI Z270 SLI Plus
  • MSI Z270 Gaming Plus
  • MSI Z270 Gaming PRO

Материнские платы для майнинга на 7 видеокарт

Средний сегмент по стоимости и количеству разъемов. Оптимальный вариант для построения ферм с использованием синхронизатора и двух блоков питания. Отдельно стоит отметить плату от ASRock под названием H81 Pro BTC, которая появилась в самый разгар майнинга на видеокартах и уже завоевала популярность среди майнеров во всем мире.

Плата от Elitegroup на 7 карт

Платы от ASRock на 7 карт

  • ASRock H81 PRO BTC
  • ASRock Fatal1ty Z270 Gaming K4

Платы от ASUS на 7 карт

  • ASUS Z170 PRO
  • ASUS Z170 PRO GAMING
  • ASUS Z87-PRO V EDITION
  • ASUS M5A97 LE R2.0
  • ASUS P8Z77-V
  • ASUS STRIX Z270H Gaming

Плата от BIOSTAR на 7 карт

Плата от GIGABYTE на 7 карт

Платы от MSI на 7 карт

  • MSI Z170A Gaming Pro Carbon
  • MSI Z170A Krait Gaming 3X
  • MSI Z170A Krait Gaming R6 Siege
  • MSI Z87 Mpower
  • MSI Z87-G45 GAMING
  • MSI Z97 GAMING
  • MSI Z97-G45 GAMIN

Материнские платы для майнинга на 8 видеокарт

Ниже представлены видеокарты на 8 видеокарт от производителей: Colorful, ASRock, ASUS и MSI. Из этого ценового сегмента стоит обратить внимание на MSI Z270-A PRO и MSI Z-170A PRO, которые просты в настройке и неприхотливы в работе.

Источник

Gigabyte GA-990FXA-D3 и HR-05/IFX или пытка хозяина.

Привет всем! Давно я что то неменял охлада в своём ящике. Ну собственно вот и пришло время. Процессор и видео давно охлаждаются достойными системаи, а вот недавно приобретённая мат. плата этим излишком обделена с рождения. Хоть плата Gigabyte GA-990FXA-D3 и наделена старшим чипом линейки (990FX) но она является самым бюджетным решением на этой логике. Соответственно система её охлаждения самая слабая, просто 2 куска алюминия с СМ и ЮМ, даже на цепях питания процессора нет никакого радиатора, хоть и предусмотрены дырки для него.

Взял, постваил железо, проц взял 4ГГц, вроде живи и радуйся. Но нет как всегда полез щупать все элементы, до мосфетов процессора было просто недотронуться, до СМ в простое можно, в прогоне линпака, палец сразу же нетерпел высоких температур. Подумал ладно, фигня, наколхожу чего нить (даром чтоли полмешка самых разных радиаторов валяется), на Мосфеты соорудил радиатор из старого процового кулера для сокет 478, посадив на АлСил-5 размешаный 1/1 с КПТ-8, дополнительно продев через радик проволоку и притянцв её болтами М3 с гайками.

А вот соорудить что то подобное и эффективное на СМ представлялось маловозможным. Посмотрите сами места минимум, без ТТ необойтись.

Полазив по прайсам, обнаружил там творение термалрайта HR-05/IFX (HR-55 невлез бы, места минимум) Ну заказал, купил, раздел плату и начал ствить.

и в сравнении с родным

Сразу скажу, крепление просто п. ц, других слов у меня нету, самое хреновое крепление из серийных кулеров что я встречал. В комплекте катастрофически нехватает простых гаек чтобы зафиксировать винты, прямые крепления по длине оказались коротки, подошла только скоба для зацепа за ушки на МП (были такие во времена сокет 478 и иногда на более поздних) причём в моём случае радиатор можно было расположить только в одном положении, паралельно слотам расширения. Так расположить сходу эта скоба непозволила, пришлось гнуть и её и рёбра радиатора. Хорошо что в комплекте шла мягкая рамка на подложку чипсета, поставил и её и родную сорванную со стокового радиатора одна в другую (они разные по размеру) а то точно скол бы был обеспечен. Подходящих гаек чтобы зафиксировать винты ненашёл, болты разогнуло в стороны.

Читайте также:  Финансовые вложения это инвестиции свободных денежных средств организации с целью получения дохода

Гайки затягивал практически недыша. Но радик всётаки поставил.

а вот так видно сколько там места

Комплектную термопасту использовать нестал. Нанёс проверенный МХ-4. По ощющениям пальца стало намного комфотрней, в простое еле тёплый, в линпаке просто горячий но руку держать можно скока угодно (температуру ничего немониторит, если подскажите чем посмотреть подредактирую и проведу тесты).
Мой конфиг:
Phenom II X4 925 (C3) @3.99GHz 1.5v

2х4Gb Kingston HiperX DDR3 1519 МГц 9-9-9-23

MSI Radeon HD6950(70) 900/5300

SSD OCZ Solid3 60Gb (система)

Seagate 250Gb SATAII 7200rpm (игры)

2хWD 1Tb CaviarGreen (фильмы и музыка)

БП Cougar SX850

охлад: на CPU ASUS Triton 88(2хCooler Master 7v)

на GPU Acelero Extrime II Plus+2 х120мм 1000 об/м

Источник

Гостья из прошлого. Обзор материнской платы Gigabyte GA-990FXA-UD3

В ближайшее время компания Advanced Micro Devices представит широкой общественности процессоры AMD FX, основанные на обновленной микроархитектуре Piledriver. В преддверии этого события, которого с нетерпением ожидают по всему миру миллионы преданных фанатов чипмейкера, мы решили вспомнить о материнских платах для платформы Socket AM3+. Тем более что компания AMD вынуждена устанавливать на свою продукцию очень привлекательные цены, что вместе с обилием недорогих, но качественных системных плат, делает покупку процессоров AMD FX весьма выгодным вариантом. За вполне разумные деньги пользователи могут получить современную основу для построения производительной игровой или рабочей станции, поддерживающую большинство актуальных интерфейсов и конфигураций из нескольких видеокарт. Наиболее интересны с этой точки зрения материнские платы, основанные на старшем чипсете AMD 990FX, которые сочетают богатую функциональность и продвинутые возможности разгона. Именно такие принципы заложены в основу продукта Gigabyte GA-990FXA-UD3, с которым мы вас сегодня и познакомим.

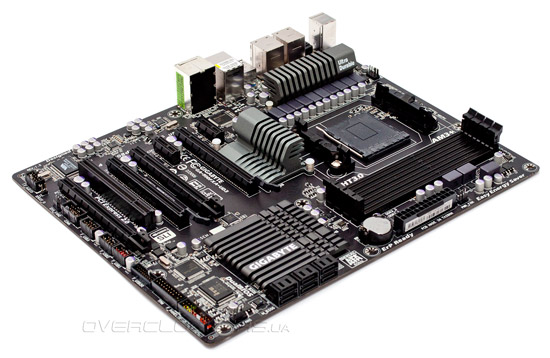

Gigabyte GA-990FXA-UD3

Подробные технические характеристики новинки приведены в следующей таблице, после изучения которых мы перейдем к непосредственному рассмотрению комплекта поставки и особенностей дизайна системной платы.

Модель Gigabyte GA-990FXA-UD3
Чипсет AMD 990FXA + SB950
Процессорный разъем Socket AM3+
Процессоры Socket AM3+ AMD FX, Socket AM3 Phenom II, Athlon II
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2000, 32 Гбайт максимум
Слоты PCI-E 2 x PCI Express 2.0 x16
2 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 2x 4pin, 2х 3pin
Порты PS/2 1 (комбинированный)
Порты USB 14 x 2.0 (8 разъемов на задней панели, SB950)
4 х 3.0 (2 разъема на задней панели, Etron EJ168)
ATA-133
Serial ATA 6 x SATA 6 Гбит/с (SB950)
eSATA 2 х eSATA 3 Гбит/с (JMicron JMB363)
RAID 0, 1, 5, 10, JBOD (SB950)
0, 1, JBOD (JMicron JMB363)
Встроенный звук Realtek ALC889 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111E (Gigabit Ethernet)
FireWire 2 (1 порт на задней панели, VIA VT6308)
LPT
COM
BIOS/UEFI AWARD BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, Hybrid EFI, NVIDIA SLI

Глядя на спецификации героини сегодняшнего тестирования невольно вспоминаются модели двухлетней давности, как например Gigabyte GA-890XA-UD3. В этом нет ничего удивительного, так как в конструкции материнских плат для процессоров AMD мало что изменилось за последние несколько лет.

Комплект поставки

В оформлении упаковки GA-990FXA-UD3 легко угадываются фирменные черты продуктов Gigabyte. Сама коробка, несмотря на компактные размеры, отлично справляется со своими задачами и обеспечивает надежную защиту содержимого при транспортировке. В оформлении лицевой стороны центральную часть занимает логотип Ultra Durable 3, который означает использование в конструкции материнской платы ряда особенностей, направленных на обеспечения стабильной и долговечной работы. Во-первых, во всех электрических цепях устройства используются высококачественные твердотельные конденсаторы от ведущих японских производителей, во-вторых, технология DualBIOS позволяет резервировать управляющий микрокод. И, наконец, все медные проводники печатной платы имеют увеличенную площадь поперечного сечения. Производитель заявляет об использовании десятиканального преобразователя напряжения, а также полной совместимости с новейшими процессорами Socket AM3+ «из коробки».

Большинство других логотипов носят маркетинговый характер, так как поддержкой интерфейсов SATA 6 Гбит/с или USB 3.0 нынче вряд ли кого удивишь. Обратная сторона упаковки содержит схематическое изображение материнской платы, а также подробную информацию о некоторых особенностях дизайна.

Например, используемый аудиокодек поддерживает воспроизведение дисков Blu-ray и при этом обеспечивает соотношение сигнал/шум на уровне 108 дБ. Кроме того, для лучшего заряда различных гаджетов от портов USB максимальный ток увеличен втрое, а благодаря функции ON/OFF Charge процесс не прерывается даже после выключения операционной системы. Также следует отметить поддержку материнской платой Gigabyte GA-990FXA-UD3 конфигураций из нескольких графических адаптеров AMD CrossFireX и NVIDIA SLI.

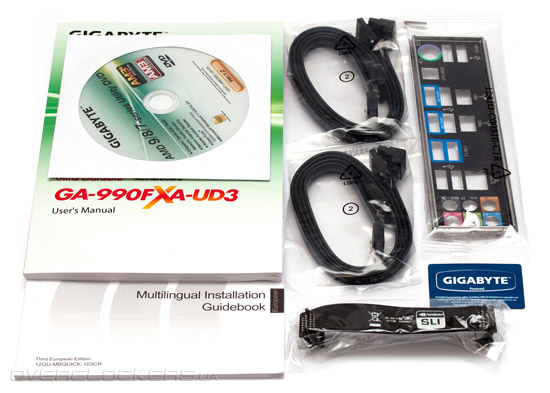

Комплект поставки новинки не отличается особым разнообразием, он состоит из:

  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с;
  • мостика NVIDIA SLI;
  • наклейки на корпус с логотипом Gigabyte;
  • DVD-диска с драйверами и программным обеспечением;
  • руководства пользователя;
  • инструкции по быстрой сборке.

Столь скромный набор аксессуаров стал нормой для недорогих продуктов, зато, пользователи не должны платить за лишние принадлежности, а все необходимое дополнительные комплектующие можно докупить самостоятельно.

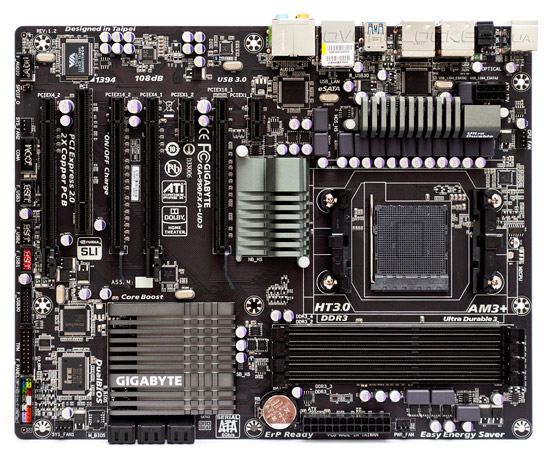

Дизайн и функциональность

Конструкция материнской платы продиктована компоновкой системной логики AMD 990FX+SB950, состоящей из двух микросхем. Модель GA-990FXA-UD3 выполнена в стандартных для форм-фактора ATX размерах 305х244 мм, что позволило разместить все основные компоненты на привычных местах. Заметим, что сочетание черного лака, покрывающего текстолит, и черных же разъемов придает плате строгость, однако, выглядит очень уж утилитарно. К тому же, отсутствие цветовой маркировки слотов оперативной памяти может ввести в заблуждение пользователей, которые не любят заглядывать в инструкцию во время самостоятельно сборки. В отличии от платформы Intel, да и некоторых плат на чипсетах AMD, для активации двухканального режима модули необходимо инсталлировать в соседние слоты. Всего же материнская плата позволяет установить четыре «планки» DIMM DDR3 суммарным объемом в 32 ГБ.

Как мы уже говорили, Gigabyte GA-990FXA-UD3 предназначена для эксплуатации процессоров AMD в исполнении Socket AM3+. Поддерживаются любые CPU, включая старшие шести- и восмиядерные модели, сконструированные из расчета на TDP до 125 Вт включительно. Впрочем, достаточно мощная конструкция VRM позволяет рассчитывать на неплохой уровень разгона. Дополнительное питание к преобразователю напряжения подводится при помощи восьмиконтактного разъема EPS12V, а сам узел построен по десятиканальной схеме, где восемь фаз питают вычислительные ядра, а две оставшиеся — интегрированный контроллер ОЗУ и встроенный северный мост. За управление преобразователем отвечает ШИМ-контроллер ISL6329 производства Intersil Americas LLC. Эта вполне современная модель поддерживает компенсацию падения напряжения, защиту от перенапряжения и перегрева, а также отключение неиспользуемых каналов VRM при отсутствии вычислительной нагрузки. При ближайшем изучении спецификации ШИМ-контроллера становится понятно, что узел преобразователя выполнен по схеме «4+1», а заявленное число фаз достигается удвоением количества силовых элементов. Такое решение позволяет снизить нагрузку и уменьшить нагрев полевых транзисторов.

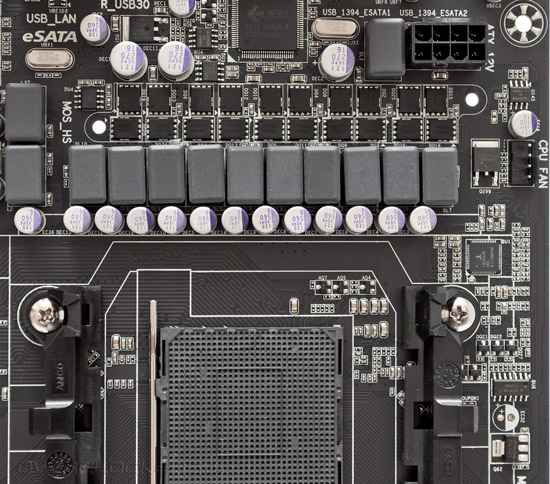

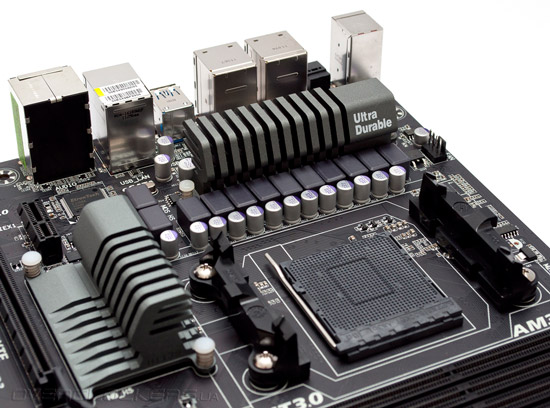

Избыточное тепло от силовых элементов VRM отводится при помощи небольшого радиатора, а за охлаждение микросхемы северного моста отвечает компактная конструкция.

Учитывая горячий нрав старших шести- и восьмиядерных процессоров AMD, особенно в режиме разгона, такое решение вряд ли справится с охлаждением подсистемы электропитания в пассивном режиме. Скорее всего, пользователям придется самостоятельно организовывать дополнительный обдув, чтобы удержать температуру силовых элементов в разумных пределах. Зато, о перегреве микросхемы южного моста можно не беспокоиться, конфигурации и размеров использованного радиатора должно хватить для нормального отвода тепла.

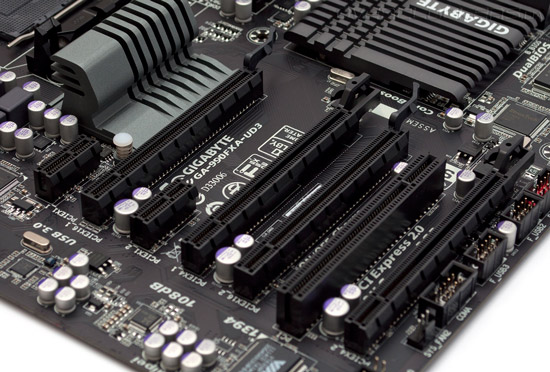

Заметим, что материнская плата оснащается всего четырьмя разъемами для подключения вентиляторов, два из которых позволяют управлять скоростью вращения посредством широтно-импульсной модуляции. Честно говоря, четырех разъемов откровенно мало, особенно для модели среднего уровня.

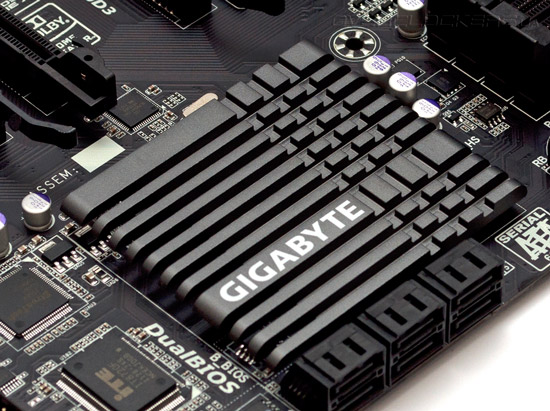

В основе новинки лежит чипсет AMD 990FX, следовательно, плата не имеет встроенного видеоядра. В то же время, GA-990FXA-UD3 обладает богатейшими возможностями по работе с дискретными графическими ускорителями. Поддерживаются конфигурации AMD CrossFireX и NVIDIA SLI, причем, из четырех расположенных на GA-990FXA-UD3 слотов PCI Express 2.0 x16 два работают с максимальной пропускной способностью; пара оставшихся всегда функционируют в режиме PCI Express 2.0 x16@x4. Теоретически, пользователи могут объединить в одной системе до четырех видеокарт, а для установки плат расширения можно использовать один разъем PCI и пару слотов PCI-E 2.0 x1.

Читайте также:  Кошельки для биткоинов exmo

Дисковая подсистема Gigabyte GA-990FXA-UD3 позволяет подключить до шести накопителей с интерфейсом SATA 6 Гбит/с. За их работу отвечает микросхема южного моста SB950, поддерживающая объединение жестких дисков в массивы RAID уровней 0, 1, 5, 10 и JBOD. Кроме того, благодаря наличию чипа JMicron JMB363 обеспечивается функционирование двух каналов eSATA 3 Гбит/с, соответствующие интерфейсы можно встретить на задней панели. Для подключения периферии материнская плата располагает 14 каналами USB 2.0, из которых восемь выведены на заднюю панель. Ввиду отсутствия поддержки южным мостом третьей ревизии универсальной последовательной шины проектировщикам пришлось использовать пару дополнительных контроллеров Etron EJ168, обеспечивающих работу четырех разъемов USB 3.0. К великой радости владельцев накопителей и цифровых видеокамер, имеющих интерфейс FireWire, новинка располагает двумя соответствующими портами, подключенными к микросхеме VIA VT6308. Остается лишь добавить, что звуковая подсистема участницы сегодняшнего обзора базируется на высококачественном HD-аудиокодеке Realtek ALC889, а за функционирование локальной сети Gigabit Ethernet отвечает контроллер Realtek RTL8111E.

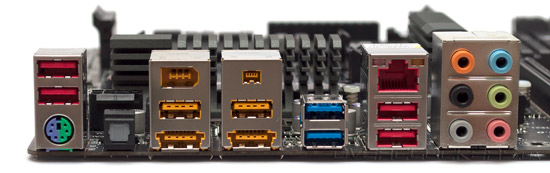

В итоге, на задней панели Gigabyte GA-990FXA-UD3 расположился следующий набор интерфейсов:

  • комбинированный PS/2;
  • оптический S/PDIF;
  • шесть портов USB 2.0 и пара USB 3.0;
  • два комбинированных разъема eSATA/USB 2.0;
  • пара интерфейсов IEEE 1394;
  • сетевой порт RJ-45;
  • шесть аналоговых аудиовыходов.

BIOS Setup

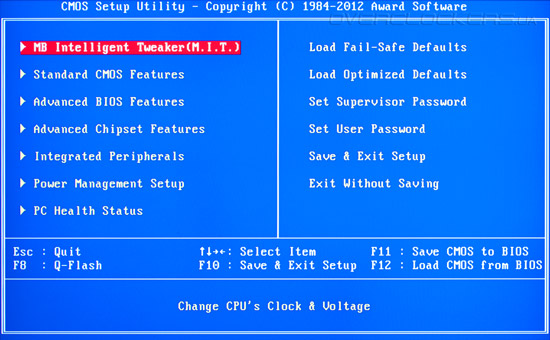

В то время как современные материнские платы Gigabyte для процессоров Intel в качестве прошивки используют UEFI, в основе управляющего микрокода новинки лежит «старый добрый» BIOS. Благодаря программной надстройке Hybrid EFI разработчикам удалось реализовать полноценную поддержку жестких дисков объемом 3 ТБ и более, а в остальном классический BIOS практически не уступает новомодному графическому интерфейсу в удобстве и богатству настроек. Традиционно, для входа в CMOS Setup необходимо нажать клавишу Del, а часть опций скрывается за «секретной» комбинацией Ctrl+F1.

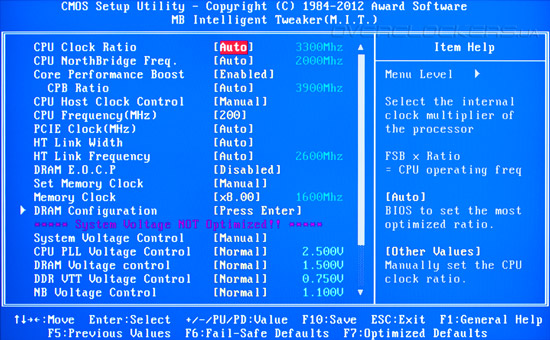

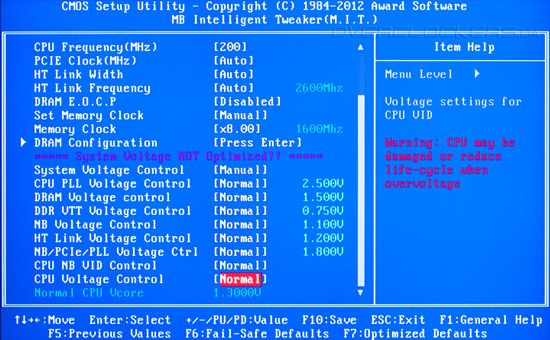

Львиная доля настроек, отвечающих за быстродействие и разгон, находятся в разделе MB Intelligent Tweaker. Именно здесь можно управлять частотами HTT и PCI-E, задавать базовый коэффициент умножения центрального процессора и множитель режима AMD Turbo Core, а также настраивать параметры подсистемы оперативной памяти.

Прошивка Gigabyte GA-990FXA-UD3 предоставляет пользователям весьма серьезные инструменты по управлению напряжениями питания на всех основных узлах системной платы. При этом параметры CPU NB VID Control и CPU Voltage Control задаются в виде прироста к штатному значению, а все остальные значения указываются в явном виде.

Полный перечень параметров, их диапазоны и шаг изменения указаны в следующей таблице:

Параметр Диапазон регулировки, В Шаг, В
CPU PLL Voltage Control 2,025—3,135 0,005
DRAM Voltage Control 1,025—2,135 0,005
DDR VTT Voltage Control 0,515—1,145 0,005
NB Voltage Control 0,865—1,975 0,005
HT Link Voltage Control 0,725—1,435 0,005
NB/PCIe/PLL Voltage Control 1,325—2,435 0,005
CPU NB VID Control –0,6…+0,6 0,025
CPU Voltage Control –0,6…+0,6 0,025

Верхние пределы увеличения большинства напряжений достаточны для серьезного разгона, поэтому мы рекомендуем позаботиться о качественном охлаждении компонентов. В противном случае, несмотря на предупреждение о превышении безопасных значений, велика вероятность выхода из строя дорогостоящих комплектующих.

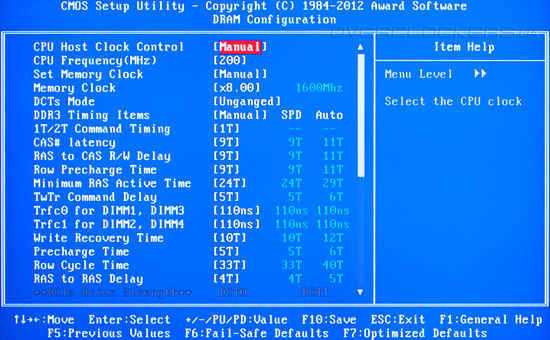

Настройки параметров оперативной памяти в CMOS Setup новинки вынесены в отдельный подраздел DRAM Configuration, где пользователь может устанавливать не только основные, но и множество второстепенных таймингов модулей ОЗУ.

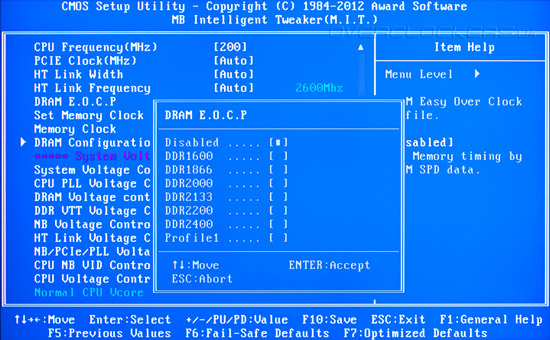

Кроме ручных настроек оперативной памяти BIOS системной платы имеет функцию DRAM E.O.C.P., которая автоматически подбирает параметры в соответствии с желаемым режимом работы модулей ОЗУ. Данная возможность пригодится новичкам, так как прошивка Gigabyte GA-990FXA-UD3 не поддерживает профили X.M.P.

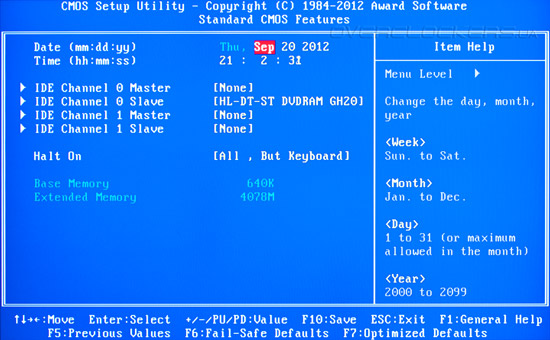

Базовые возможности меню настройки находятся в разделе Standard CMOS Features, а в подменю Advanced BIOS Features сосредоточены опции процесса загрузки, здесь же можно найти настройки аппаратной виртуализации и энергосберегающих технологий центрального процессора.

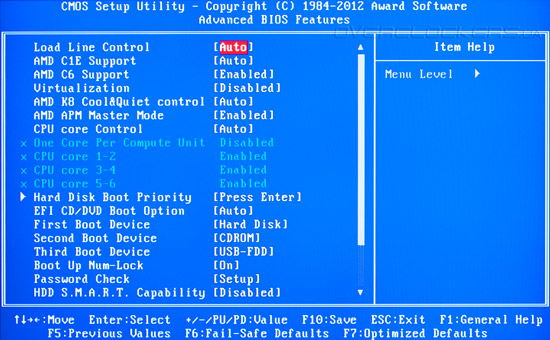

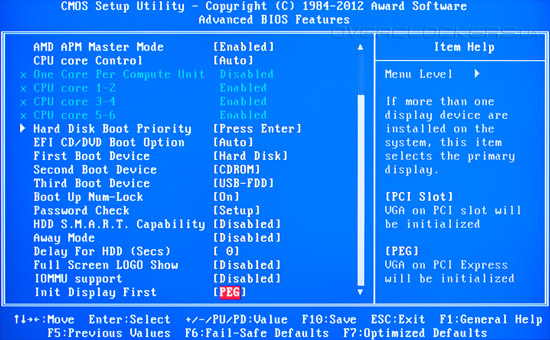

Отметим, что именно в этом разделе находится управление опцией Load Line Control, которая отвечает за компенсацию падения напряжения на процессорных ядрах при высокой вычислительной нагрузке. Также в подменю Advanced BIOS Features можно встретить управление количеством активных вычислительных ядер. Для 45-нм процессоров AMD доступна функция CPU Unlock, увы, совершенно бесполезная в случае с AMD FX, которые не имеют возможности включения скрытых ресурсов.

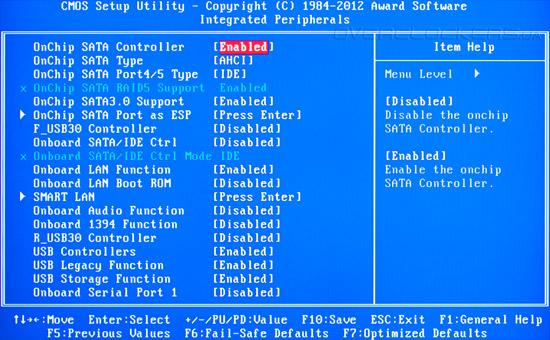

Раздел Integrated Peripherals посвящен настройке системной логики и многочисленных дополнительных контроллеров. В этом подменю можно выполнить конфигурацию дисковой и звуковой подсистем, а также настроить работу локальной сети и подключения устройств USB.

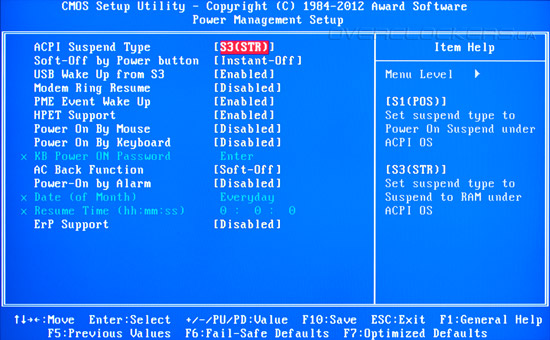

За настройки параметров электропитания отвечает раздел прошивки Power Management Setup, а вывод датчиков системного мониторинга осуществляется в подменю PC Health Status.

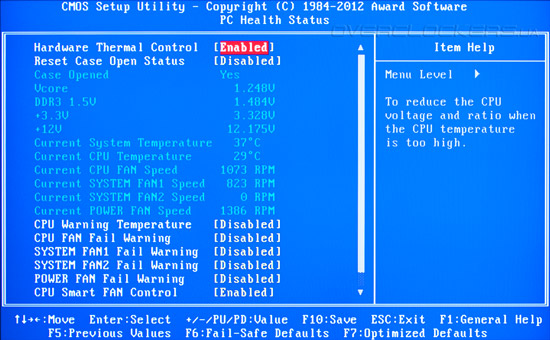

В разделе PC Health Status отображаются значения четырех основных напряжений, температуры центрального процессора и чипсета, а также скорости вращения всех четырех подключенных к материнской плате вентиляторов. Для крыльчатки процессорного кулера и одного системного «карлсона» можно задать автоматический режим работы, причем, Gigabyte GA-990FXA-UD3 отлично справляется с регулировкой скорости вентиляторов, не поддерживающих управление посредством ШИМ.

На этом изучение базовых возможностей CMOS Setup героини сегодняшнего обзора можно считать исчерпанным. Остается добавить, что BIOS материнской платы позволяет сохранять до восьми наборов пользовательских настроек, а также имеет встроенное средство для обновления и резервирования управляющего микрокода Q-Flash. Одним словом, несмотря на использование устаревшего BIOS в качестве прошивки, GA-990FXA-UD3 располагает всеми необходимым инструментами для тонкой настройки и оптимизации быстродействия.

Комплектное ПО

Вместе с материнской платой поставляется DVD-диск, на котором находятся все необходимые драйверы и множество полезных утилит, среди которых нашлись наши «старые знакомые»: EasyTune6 и Touch BIOS. Вряд ли стоит повторно описывать все особенности работы этих программ, тем более что мы неоднократно упоминали о них в предыдущих обзоров продукции Gigabyte. Так что, позвольте напомнить лишь основные возможности этих программных продуктов.

Утилита EasyTune6 предназначена для отображения подробной системной информации и управления параметрами быстродействия основных компонентов материнской платы.

Из функций разгона пользователь может задавать частоту HTT, коэффициент умножения вычислительных ядер, а также управлять режимом модулей ОЗУ. Кроме того, программа позволяет управлять напряжением на центральном процессоре и даже регулировать параметры производительности установленной в системе видеокарты. Кроме ручного режима есть функция автоматической настройки, разгоняющая процессор согласно одному из предустановленных профилей быстродействия.

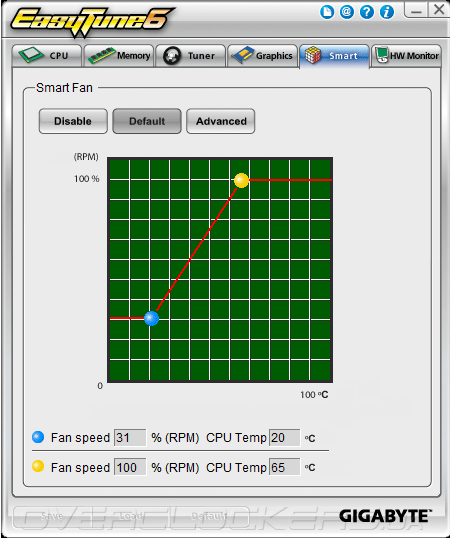

Помимо описанных выше функций EasyTune6 позволяет управлять скоростью вращения вентилятора системы охлаждения центрального процессора, а также выводит показания системного мониторинга с возможностью сигнализации о превышении допустимых значений.

Наряду с массой неоспоримых достоинств, которыми обладает EasyTune6, эта программа до сих пор не обзавелась возможностью управления таймингами оперативной памяти и функцией Load Line Control.

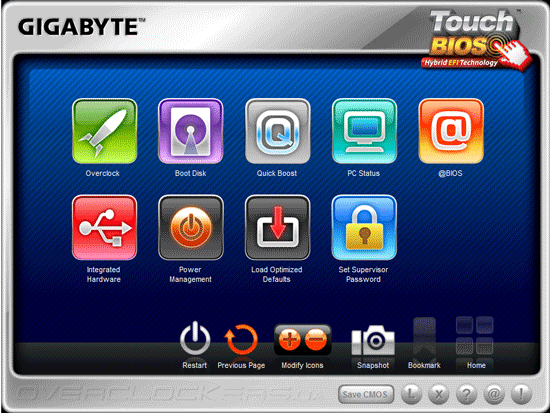

Вторая утилита — Touch BIOS — предлагает пользователям функции управления прошивкой из среды MS Windows. Интерфейс программы отдаленно напоминает UEFI системных плат Gigabyte, и, в принципе, предлагает аналогичные возможности. Каждый из ярлыков, расположенных в главном окне программы, ведет на вкладку, функциональность которой соответствует одноименным разделам BIOS.

Разгонный потенциал

Несмотря на принадлежность к среднему ценовому диапазону плата Gigabyte GA-990FXA-UD3 обладает мощной силовой подсистемой и продвинутыми возможностями прошивки, которые сулят неплохие результаты разгона. Поначалу некоторые опасения вызывала маломощная система охлаждения VRM, тем не менее, никаких проблем в процессе экспериментов не возникло. Для исследования запаса прочности участницы сегодняшнего тестирования мы использовали шестиядерный AMD FX-6100, который является отличным кандидатом для покупки с последующей перспективой разгона.

Несмотря на то, что все без исключения Bulldozer имеют незаблокированный коэффициент умножения, прежде всего мы оценили потенциал GA-990FXA-UD3 в части увеличения частоты HTT. Для этого множители процессора и встроенного северного моста были уменьшены до х10 и х8 соответственно, а для ОЗУ был выставлен режим 1333 МГц. С такими настройками материнская плата покорила 275 МГц, что можно считать весьма неплохим результатом.

Не стоит забывать, что запас увеличения частоты HTT зависит, прежде всего, от совместимости процессора и модулей ОЗУ, так что при любых других комбинациях результаты могут существенно отличаться.

Интересной особенностью GA-990FXA-UD3 стала её плохая совместимость с тестовым комплектом оперативной памяти Silicon Power SP004GBLYU160S2B, которые, несмотря на повышение напряжения и увеличения таймингов, наотрез отказывались работать даже на частоте 1866 МГц. Не лучшим образом проявила себя новинка и при разгоне встроенного в процессор северного моста. Зато, с увеличением частоты вычислительных ядер материнская плата Gigabyte справилась просто замечательно! После непродолжительного подбора параметров шестиядерный Bulldozer заработал на частоте 4444 МГц, так что прирост составил более 1000 МГц. Конечно, в таком режиме процессор без ошибок и намека на перегрев проходил длительное тестирование в программе LinX.

Читайте также:  Geforce gtx 1060 6gb драйвера для майнинга

Для достижения таких результатов пришлось увеличить до х22 коэффициент умножения вычислительных ядер, а к штатному напряжения CPU Voltage было добавлено всего 0,1 В. Встроенный северный мост работал на частоте 2222 МГц, а модули ОЗУ функционировали в режиме 1616 МГц с задержками 9-9-9-27-1Т. Нельзя не отметить хорошую работу функции Load Line Control, которая помогала удерживать напряжение на заданном уровне, а также сохранение работоспособности энергосберегающей технологии Cool’n’Quite. Честно говоря, мы никак не ожидали от этой материнской платы такого значительного запаса прочности, но для продолжения экспериментов по увеличению частоты мы рекомендуем усилить систему охлаждения силовых элементов VRM.

Что касается функций автоматического разгона, то программа EasyTune6 предлагает несколько встроенных профилей быстродействия, самый производительный из которых обеспечивает повышение частоты до 4200 МГц. Нет никаких сомнений, что Gigabyte GA-990FXA-UD3 без особого труда способна справиться эксплуатацией AMD FX-6100 в таком режиме, так что мы не стали проверять это на практике, а сразу приступили к измерению быстродействия новинки в штанном режиме.

Тестовый стенд

Для измерения производительности материнской платы Gigabyte GA-990FXA-UD3 был использован такой набор комплектующих:

  • процессор: AMD FX-6100 (6 ядер, TC on, 3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2×2 ГБ, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).

Уровень быстродействия новинки мы решили сравнить с одной из лучших системных плат для процессоров AMD в исполнении Socket AM3+ — ASUS Crosshair V Formula, сконструированной на старшем наборе системной логики AMD 990FX. Кроме того, на графиках вы найдете результаты измерения производительности недорогой «материнки» MSI 970A-G45, в основе которой лежит младший чипсет AMD 970. Во время тестирования конкурсантки работали с такими версиями управляющих микрокодов:

  • ASUS Crosshair V Formula, UEFI Setup 1102 от 11.01.2012;
  • Gigabyte GA-990FXA-UD3, BIOS Setup FEc от 11.07.2012;
  • MSI 970A-G45, UEFI SETUP V1.5B5 от 10.02.2012.

Технологии энергосбережения и AMD Turbo Core были активированы, а модули ОЗУ работали на частоте 1600 МГц с таймингами 9-9-9-24-1Т. Тестовый стенд функционировал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось. Из драйверов были установлены AMD Catalyst 12.1 для системной платы и NVIDIA GeForce 285.62 для видеокарты.

Методика измерения производительности не претерпела существенных изменений: мы по-прежнему трижды повторяем каждый тест, после чего рассчитываем среднее арифметическое. Если какой-либо результат существенно отличается от остальных, то итерации продолжаются до получения нормального среднего значения. Перечень тестового ПО такой:

  • AIDA64 2.60.2100 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3.

Результаты тестирования

Прежде всего, мы оценили низкоуровневую производительность подсистемы ОЗУ, которая позволяет судить о быстродействии в приложениях, требовательных к скорости работы оперативной памяти. Для этого был использован Cache & Memory benchmark из состава комплексной информационно-диагностической утилиты AIDA64.

В сравнении с конкурентками материнская плата Gigabyte показала не лучшие результаты. Скорости выполнения операций копирования и записи данных наименьшие, а задержка при доступе в память, наоборот, наибольшая среди всех участниц. Более-менее пристойно выглядит только производительность при копировании в ОЗУ. Остается уповать, что невысокая низкоуровневая продуктивность подсистемы ОЗУ не повлияет на быстродействие в повседневных задачах.

Для оценки скорости работы материнских плат в типичных прикладных задачах, таких как обработка мультимедиа, современные 3D-игры, а также работа в офисных приложениях и сети Интернет, удобно использовать полусинтетический тестовый пакет PCMark 7 от финского разработчика Futuremark.

Общий балл системной платы GA-990FXA-UD3 находится в середине турнирной таблицы, причем, лидером является не фаворит соревнования — ASUS Crosshair V Formula, а скромная модель MSI. Поглядим, каковы результаты в отдельных тестовых дисциплинах.

В двух из четырех потдестах — Productivity и Creativity — новинка уверено побеждает своих соперниц, а в двух оставшихся терпит поражение, причем, со значительным отставанием. Очевидно, качество текущей версии прошивки системной платы Gigabyte далеко от идеала, иначе объяснить поражение в группах тестов Entertainment и Computation очень сложно.

Программный продукт Futuremark 3DMark 11 дает представление об уровне быстродействия в ресурсоемких 3D-играх, использующих API DirectX 11 и реалистичную модель расчета физических эффектов. Для снижения влияния видеоускорителя на результаты тестирования мы использовали профиль настроек Performance.

Совершенно неожиданно новинка показала самые низкие результаты, однако, проигрыш лидеру тестирования — MSI 970A-G45 — едва достиг 2%. В реальных игровых приложениях ощутимой разницы быть не должно, впрочем, это лишь подстегнуло нас ознакомиться с показателями быстродействия в подтестах.

Слабое место Gigabyte GA-990FXA-UD3 — сценарии, в которых интенсивно используется вычислительные ресурсы центрального процессора, в то время как в графическом подтесте плата демонстрирует вполне приличную продуктивность. В данном случае, как и сценариях Entertainment и Computation из PCMark 7, имеет место недоработка прошивки, которая сдерживает производительность центрального процессора. Возможно, речь идет о неидеальной реализации AMD Turbo Core.

Наконец, мы измерили частоту смены кадров в двух популярных и достаточно ресурсоемких игровых проектах: шутере от первого лица Far Cry 2 и гоночном симуляторе Colin McRae: DiRT 3. В обоих случаях для снижения влияния графического ускорителя на результаты тестирования использовалось разрешение 1680х1050 и высокие настройки качества изображения без включения полноэкранного сглаживания.

Результаты измерения показали, что системная плата GA-990FXA-UD3 хоть немного, но уступила в игровой производительности соперницам. Конечно, разница не велика, а с ростом разрешения и детализации, скорее всего, сойдет на нет.

Выводы

Еще до начала полноценного тестирования, сразу после анализа спецификаций GA-990FXA-UD3, мы отмечали, что новинка сильно напоминает модели Gigabyte для процессоров AMD двухлетней давности. Общие черты угадываются и в дизайне, и, особенно, в прошивке. В то время как материнские платы для процессоров Intel буквально изобилуют оригинальными разработками и новейшими техническими решениями, на их фоне платформа Socket AM3+ выглядит довольно консервативно. Впрочем, здесь можно порадоваться мудрости разработчиков, заложивших в наборы системной логики AMD отличные возможности расширения, которые выглядят весьма современно даже на сегодняшний день. Другим неоспоримым преимуществом платформы Socket AM3+ является совместимость как с предыдущими 45-нм процессорами AMD Phenom II и Athlon II, так и с будущими Piledriver. Основной конкурент такой преемственностью поколений, увы, похвастаться не может.

Что касается героини сегодняшнего обзора, то материнская плата Gigabyte GA-990FXA-UD3 проявила себя с очень хорошей стороны. Нам определенно пришлись по нраву и возможности, и результаты разгона новинки, а также её простая и надежная конструкция. Несмотря на отсутствие поддержки беспроводных сетей и ряда других новомодных интерфейсов, плата располагает всеми необходимым возможностями расширения, а по разнообразию вариантов организации графической подсистемы GA-990FXA-UD3 даст фору многим более дорогим моделям. Как мы уже говорили, использование в качестве прошивки классического BIOS нисколько не портит впечатление от материнской платы, а вот уровень быстродействия с последней доступной версией управляющего микрокода оставляет желать лучшего. Кроме того, система охлаждения силовых элементов VRM могла бы иметь более серьезную конструкцию, так что любителям разгона мы рекомендуем организовать принудительную вентиляцию силовой подсистемы. А в целом, Gigabyte GA-990FXA-UD3 является очень достойным кандидатом на приобретения в качестве недорогой основы для производительного ПК, владелец которого не чужд экспериментов по разгону, собирается эксплуатировать несколько графических адаптеров, а в ближайшем будущем планирует приобретение одного из процессоров AMD FX на обновленной микроархитектуре Piledriver.

Источник

Оцените статью
