Снятие и промывка форсунок ВАЗ-2107
В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.
Приступаем. Откручиваем хомуты крепления (рис. 2) воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.
Снимаем патрубок (рис. 3).
Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая (рис. 4).
Открывая дроссельную заслонку, снимаем тросик газа (рис. 5, 6).
Откручиваем крепление тросика газа используя «головку» на 10 мм (рис. 7).
Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой (рис. 8).
Снимаем вакуумный шланг с регулятора давления топлива (рис. 9, 10).
Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой (рис. 11).
Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм (рис. 12, 13). Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.
Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм (рис. 14). Убираем шайбы.
Снимаем крепеж топливопроводов (рис. 15, 16).
Снимаем впускной коллектор и убираем его в сторонку (рис. 17).
Откручиваем болты крепления топливной рампы шестигранником на 5 мм (рис. 18, 19).
Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя (рис. 20, 21).
Вытаскиваем рампу вместе с форсунками (рис. 22, 23). Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».
Снимаем жгут форсунок, нажимая на фиксаторы на разъемах (рис. 24, 25).
Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе (рис. 26, 27).
Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя (рис. 28).
Мы видим ржавчину как в самих форсунках, так и в топливной рампе (рис. 29). Человека где-то заправили бензином с водичкой.
Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках (рис. 30). Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.
Устанавливаем новые уплотнительные колечки (рис. 31) на форсунки, предварительно сняв старые, поддевая их отверткой.
На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета (рис. 32), она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучще оставить их, так как качество новых оставляет желать лучшего.
При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502 (рис. 33).
Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом (рис. 34).
Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40 (рис. 35). Это помогает не повредить колечки при установе.
Устанавливаем фиксаторы форсунок на место. Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону (рис. 36).
Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40 (рис. 37)
Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные (рис. 38).
Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» (рис. 39).
Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива (рис. 40).
Смотрим на состояние прокладки дроссельного узла, при необходимости замененяем новой (рис. 41).
Устанавливаем новые уплотнительные колечки бензопроводов (рис. 42).
Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов (рис. 43). В нашем случае установлен фильтр старого образца.
Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм (рис. 44).»
Вот что выливалось из фильтра в нашем случае (рис. 45).
Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода (рис. 46). Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.
Затягиваем топливопроводы, не переусердсвуя и придерживая их, исключая подрезание топливных колечек.
Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива (рис. 48) и подсоса воздуха.
Смотрим на полученый результат и ровную работу двигателя.
Источник
Топливная рампа — снятие, установка и проверка форсунок
Топливную рампу снимаем для проверки или замены форсунок, а также при снятии впускного трубопровода. Для проверки форсунок потребуется омметр.
Снятие топливной рампы
1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).
2. Сбрасываем давление в системе питания (см. «Сброс давления в системе питания»).
3. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

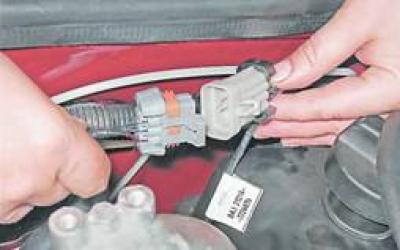

4. Отжав фиксатор, отсоединяем колодку жгута проводов форсунок от моторного жгута.
5. Омметром проверяем сопротивление обмоток форсунок, подсоединив один щуп к выводу Е («массе») колодки проводов, а другой — поочередно к четырем выводам (F,G,B,C), измеряя сопротивление каждой форсунки, которое должно быть в пределах 12-14,5 Ом.

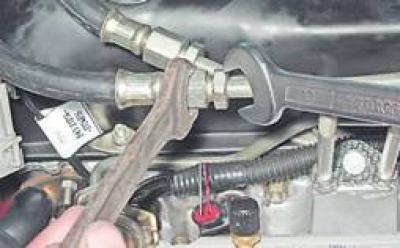

7. Ключом на 17 мм отворачиваем штуцер трубки слива топлива из рампы, удерживая наконечник шланга ключом того же размера.
8. Аналогично отсоединяем трубку подвода топлива к рампе.

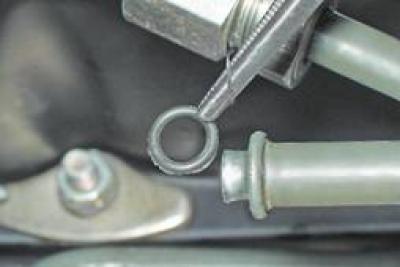

В соединении трубки и наконечника шланга установлено уплотнительное кольцо.
9. Шестигранным ключом на 5 мм отворачиваем два винта крепления рампы к впускному трубопроводу.

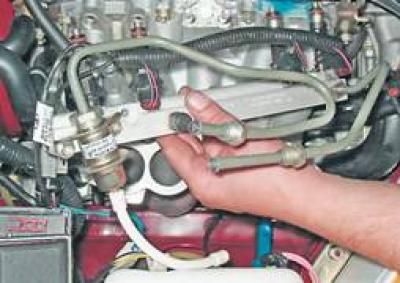

10. Потянув рампу вдоль осей форсунок, снимаем ее в сборе с форсунками, регулятором давления, топливными трубками и жгутом проводов.
Если форсунка осталась во впускном трубопроводе, необходимо заменить уплотнительное кольцо корпуса форсунки и пружинный фиксатор.
11. Для снятия трубки подвода топлива к рампе шестигранным ключом на 5 мм отворачиваем винт крепления фиксатора трубки и извлекаем ее из рампы.

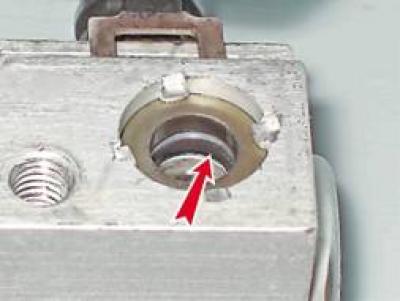

В соединении трубки и рампы также установлено уплотнительное кольцо.
12. Для снятия форсунки сдвигаем фиксатор вдоль рампы.

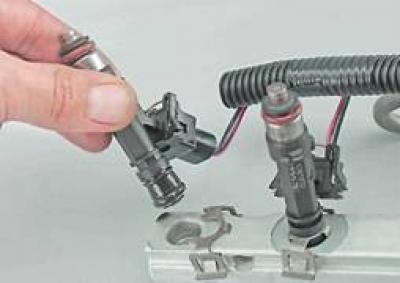

13. Покачивая форсунку, вынимаем ее из отверстия в рампе.

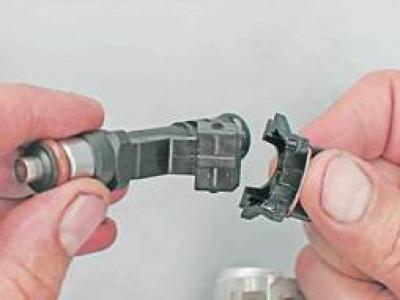

14. Нажав на пружинный фиксатор колодки проводов, отсоединяем ее от форсунки.

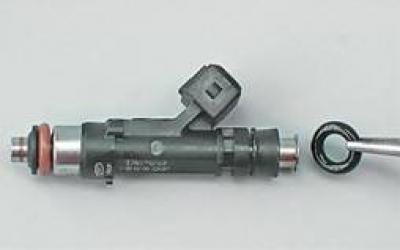

15. Для замены уплотнительных колец форсунки снимаем их с корпуса и распылителя.
16. Омметром проверяем сопротивление обмотки форсунки, которое должно быть в пределах 12-14,5 Ом. В противном случае форсунку заменяем.
Установка
1. Уплотнительные кольца заменяем, смазав их перед установкой моторным маслом.
2. Установка всех снятых деталей выполняется в обратной последовательности.
Источник
Топливная рампа, форсунки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107
Топливная рампа, форсунки ВАЗ-2104, ВАЗ 2105, ВАЗ 2107
Топливную рампу снимаем с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 для проверки или замены форсунок, а также при снятии впускного коллектора трубопровода. Для проверки форсунок потребуется омметр.
Снятие с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 топливной рампы и форсунок
1. Сбрасываем на автомобиле ВАЗ давление в системе питания двигателя.
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи.
3. Отжав фиксатор, отсоединяем колодку жгута проводов форсунок от моторного жгута.
4. Омметром проверяем сопротивление обмоток форсунок, подсоединив один щуп к выводу Е («массе») колодки проводов, а другой — поочередно к четырем выводам (F,G,B,C), измеряя сопротивление каждой форсунки, которое должно быть в пределах 12-14,5 Ом.
5. Снимаем с двигателя автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 ресивер.
6. Ключом на 17 мм отворачиваем штуцер трубки слива топлива из топливной рампы, удерживая наконечник шланга ключом того же размера.
7. Аналогично отсоединяем трубку подвода топлива к топливной рампе.
В соединении трубки и наконечника шланга установлено уплотнительное кольцо.

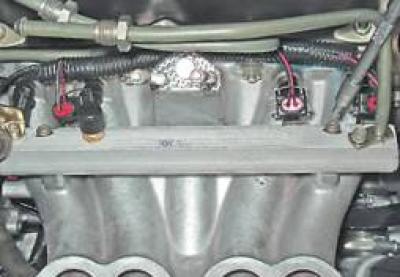

8. Шестигранным ключом на 5 мм отворачиваем два винта крепления топливной рампы к впускному коллектору трубопровода.
9. Потянув топливную рампу вдоль осей форсунок, снимаем топливную рампу в сборе с форсунками, регулятором давления, топливными трубками и жгутом проводов.
Если форсунка осталась во впускном коллекторе трубопровода, необходимо заменить уплотнительное кольцо корпуса форсунки и пружинный фиксатор.

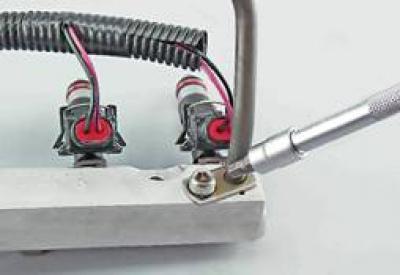

10. Для снятия трубки подвода топлива к топливной рампе шестигранным ключом на 5 мм отворачиваем винт крепления фиксатора трубки и извлекаем ее из топливной рампы.
В соединении трубки и топливной рампы также установлено уплотнительное кольцо.

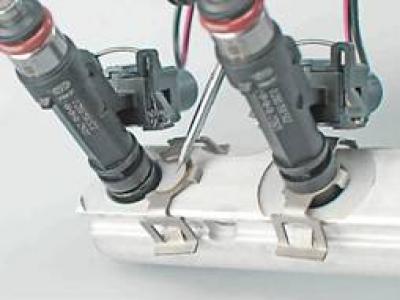

11. Для снятия форсунки сдвигаем фиксатор вдоль топливной рампы.
12. Покачивая форсунку, вынимаем форсунку из отверстия в топливной рампе.
13. Нажав на пружинный фиксатор колодки проводов, отсоединяем колодку от форсунки.
14. Для замены уплотнительных колец форсунки снимаем их с корпуса и распылителя.

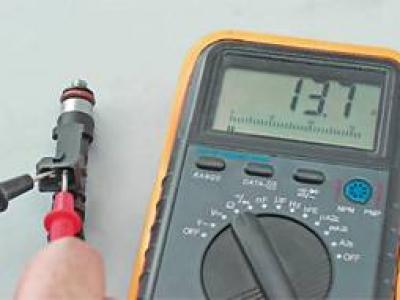

15. Омметром проверяем сопротивление обмотки форсунки, которое должно быть в пределах 12-14,5 Ом. В противном случае форсунку заменяем.
Установка на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 топливной рампы и форсунок
1. Уплотнительные кольца форсунок заменяем, смазав их перед установкой моторным маслом.
2. Установка всех снятых деталей на двигатель автомобиля ВАЗ выполняется в обратной последовательности.
