Тестируем три блока питания Corsair: модели CS650M, CX750M и RM850
Оглавление
Вступление
В данном материале будут рассмотрены три блока питания компании Corsair – модели CS650M, CX750M и RM850. Ранее по массовой методике уже исследовались две подборки БП разной мощности Fractal Design (Tesla R2 650W, Integra R2 750W, Newton R3 800W, Integra R2 500W, Tesla R2 500W и Newton R3 600W), а также SilverStone (Strider 500 W, Strider Plus 600 W и Strider Gold 750 W) и Enermax (ETL350AWT-M, ERX630AWT и ERV850EWT-G).
реклама
На фоне этих производителей Corsair выделяется лучшей распространенностью в России, так что описываемые в данном обзоре модели несложно найти в продаже даже в глубинке. Кроме того, для каждой из них у нас есть прямые конкуренты из числа БП, протестированных ранее, так что вашему вниманию будет представлено интересное масштабное сравнение.
Участники тестирования
Corsair CS650M
Блок поставляется в картонной коробке средних размеров – 265 x 180 x 95 мм. Оформление традиционно для Corsair – по крайней мере, упаковка 600-ваттной модели CX600M (протестированной ранее) выглядела также.
К информативности не придерешься – на коробке приводятся изображения устройства, его краткое описание, таблица мощностных характеристик и перечень разъемов.
Упакован продукт Corsair достаточно надежно – корпус заключен в пакет «с пупырышками», все шнуры зафиксированы пластиковыми стяжками.
Комплект поставки включает в себя инструкции, шнур питания, и «милый сувенир» в виде флэшки (модели, судя по всему, могут отличаться – мне досталась очень неплохая «раздвижная» Voyager Slider на 16 Гбайт, интерфейс – USB 3.0).
реклама
Дизайн блока сложно назвать оригинальным, но выглядит устройство аккуратно.
Габариты – 149 x 139 x 86 мм, масса – 1960 г. Данная модель выполнена по полумодульной схеме: шнуры CPU и Mainboard являются неотключаемыми.
Блок оснащен кнопкой отключения питания.
Corsair CS650M снабжен 120 мм вентилятором с семилопастной крыльчаткой. Старый знакомый! Эта вертушка встречается на огромном количестве блоков самых разных производителей (не стоит забывать, что базы для своих устройств большинство фирм закупает всего на двух-трех основных заводах-производителях, так что это неудивительно).
Линия 12 В не разделена на виртуальные компоненты, максимальная сила тока на ней составляет 51 А, что соответствует 612 Вт мощности. По отношению к номиналу блока – это 94.1%, очень высокий показатель.
По линиям 3.3 В и 5 В в сумме можно подать до 130 Вт мощности, сила тока на этих каналах ограничена 25 А. Блок снабжен сертификатом эффективности 80 PLUS Gold, что в данной мощностной группе встречается не так часто.
Пластиковой оплеткой снабжен только основной шнур Mainboard, остальные представляют собой плоские шлейфы. Впрочем, это ни в коем случае не минус, такая форма удобна – провода легко изгибаются и не склонны к запутыванию.
Длина шнура питания материнской платы (Mainboard 20+4-pin) составляет 610 мм. Длина шнура питания процессора (4+4-pin) – 650 мм. Эти кабели являются постоянными – их нельзя отключить от корпуса блока.
Остальные провода – подсоединяемые.
реклама
Для подключения видеокарты предлагается использовать четыре разъема типа PCI-e 6+2-pin (закреплены попарно на двух шнурах длиной 740 мм). Это необходимо отметить как плюс: 650-ваттных моделей вполне достаточно для большинства систем SLI/CrossFire, однако многие производители почему-то забывают об этом.
- Два шнура с тремя разъемами SATA, длина – 650 мм;
- Шнур с четырьмя разъемами типа Molex, длина – 800 мм;
- Переходник Molex->Floppy, необходимый для подключения дисковода, длина – 120 мм.
Очень неплохой набор для модели этого класса.
В целом блок производит благоприятное впечатление. Отличные мощностные характеристики подкреплены наличием сертификата 80 PLUS Gold, продукт Corsair снабжен большим количеством разнообразных разъемов (отдельно отмечу четыре PCI-e) и выполнен по модульной схеме.
Источник
Обзор блока питания Corsair CX750.
2. Упаковка и комплектация
6. Тестовый стенд
8. Заключение и вывод
Одной из важнейших деталей любого компьютера является блок питания, его за.
реклама
2. Упаковка и комплектация
реклама
6. Тестовый стенд
реклама
8. Заключение и вывод
Одной из важнейших деталей любого компьютера является блок питания, его задача обеспечить достаточную мощность и стабильность питания для функционирования системы. Это та деталь, на которой явно не стоит экономить, так как в случае выхода из строя он может утянуть за собой большую часть вашего железа на тот свет. Следовательно, подходить к выбору источника питания нужно очень ответственно. Автор этих строк, на своем опыте лично убедился в правоте утверждения изложенного выше. Поэтому если вы хотите чтобы ваша система работала долго и стабильно, выбирайте те фирмы производителя, которые производят качественные БП. К числу таких фирм относится и фирма Corsair, чьи продукты более чем заслуживают внимания.
Упаковка и комплектация
БП поставляется в упаковке средних размеров, выполненной без цветной полиграфии, такая экономия позволит снизить цену устройства без изменения качества, ведь основная функция упаковки это сохранность содержимого.
На обратной стороне коробки приведено краткое описание на шести языках, включая наш великий и могучий. Плюс графики уровня шума в зависимости от нагрузки, КПД и таблицу с обозначением выходных мощностей которые бп способен отдать по выходным линиям.
При открытии коробки можно видеть комплект поставки и сам БП зажатый между бумажными фиксаторами.
Комплект поставки включает все необходимое:
— листовка с информацией о безопасности (включая русский язык)
— листовка с условиями ограниченной гарантии (включая русский язык)
— 10 пластиковых стяжек для фиксации проводов в корпусе ПК
— четыре черных винтика для крепления БП к корпусу
Внешний вид
БП выкрашен в черный матовый цвет и имеет немодульное подключение проводов.
На нижней части БП присутствует наклейка с характеристиками .
Из нее следует что практически всю свою мощность блок может отдать по самой востребованной линии 12в.
Отвод нагретого воздуха из БП осуществляется через перфорацию на задней стенке.
Фото позволяющее на глаз оценить длину проводов.
Объемный вид .
На этом заканчиваем внешний осмотр и переходим к внутренностям.
Что внутри ?
Тут я хочу сделать некоторое пояснение, дальше я приведу фотографии с краткими комментариями или вовсе без них. Те кто шарит поймут и сами что им надо, а для таких как я просто можно оценить качество изготовления и другие не сложные характеристики. Поехали)
При вскрытии блока сразу бросается в глаза наличие радиаторов несложной формы на силовых ключах (это объясняется высокой эффективностью БП), и то что в БП построен не на одной плате , а на нескольких.
В блоке установлен вентилятор YaLn FAN D14SH-12, с током потребления по линии 12в равным 0.7А.
Точно такой же вентилятор стоит в блоке питания CHIFTEC CFT-650-14CS. У него есть одна особенность проявляющаяся в еле слышном звуке работы мотора во время работы, но не стоит считать это дефектом так как что бы это услышать нужно поднести ухо близко к вентилятору (20см).
При более близком рассмотрении можно заметить, что некоторые функциональные блоки в БП распаяны на трех дополнительных вертикально расположенных печатных платах.
Подключение к разъему питания осуществляется через клеммы, под основной платой установлен прозрачный пластиковый экран выполняющий функцию изолятора от КЗ.
Обратная сторона основной платы содержит большое количество распаянных элементов, все в SMD исполнении . Пайка выполнена аккуратно, монтаж компонентов не вызывает нареканий.
Блок формирования дополнительных напряжений и их фильтрации выполнен на отдельной плате, в нем применены все без исключения твердотельные конденсаторы, что очень разумно учитывая плохую продуваемость и высокий нагрев этой платы.
Дроссели входных фильтров обтянуты термоусадкой, что придает им красивый вид и снижает уровень шума, а так же примененые качественные фильтрующие конденсаторы.
Крупный дроссель APFC распаян рядом одним большим электролитическими конденсатором на 390 мкФ 400 В производства PET, правее дросселя – силовые сборки на небольших алюминиевых радиаторох.
Плата формирования напряжений 3.3в и 5в вынесена отдельно и имеет на обратной стороне распаянные транзисторы отводом тепла для которых случит сам текстолит.
Дроссель линии 12в и сглаживающие конденсаторы CapXon 2200 мкф 16в размещены на основной плате .
Регулировка оборотов вентилятора осуществляется через измерение температуры с помощью терморезистора закрепленного на текстолит через металлическую пластинку припаянную к текстолиту который в свою очередь выполняет роль радиатора.
Характеристики
Размеры: 150mm(W) x 86mm(H) x 160mm(L)
Среднее время наработки на отказ 100000 часов(внушает доверие, это больше десяти лет бесперебойной работы).
Длинны коннекторов (хочется отметить достаточно длинный кабель питания CPU , очень пригодится при нижнем расположении БП).
Рабочие характеристики которые приводит производитель.
Очень широкий диапазон входных напряжений позволит не задумываться об покупке стабилизатора напряжения к компьютеру. Что говорить во время всего тестирования напряжение в сети составляло в среднем 180 вольт, Россия что поделать.
Одним из достоинств бп составляет наличие сертификаты 80+ Bronze что гарантирует минимальный КПД на уровне 81% для линии 220в. Подробнее можно посмотреть здесь.
У меня нет нагрузочного тестового комплекса для бп, поэтому я тестировал БП на собственно конфигурации.
CPU: amd phenom ii x4 955 4.043ghz, zalman performa CNPS10X
MB: asus m5a97 pro + DEEPCOOL Nbridge 8
RAM: ddr3 hynix@1738/2x4gb 10-10-10 1.56v
GPU: asus gtx560 900/2200 разгон через прошивку биоса )
Тестирование
Основные напряжения без нагрузки.
5в
12в
Под нагрузкой (тест БП OCCT).
5в
12в
Внимательный пользователь спросит, почему напряжения не просели ни капли? Оказывается БП легко переносит разогнанную систему (несмотря на то что один только процессор в нагрузке потребляет под 200ватт), при этом даже не просаживая напряжения и не нагреваясь. А вот мой родной CHIFTEC этим похвастаться не может, просаживает напряжения (правда немного) и греется даже в простое.
Уровень шума могу субъективно отнести к низкому, вентилятор ни разу не разогнался до максимальных оборотов, в собранной системе вы его точно не услышите.
реклама
Заключение и вывод
Что у нас получилось в итоге, конечно без замера пульсаций и дорогого оборудования сложно точно сказать на сколько хорош вышел блок питания у Corsair, но субъективно аппарат получился достойным внимания и покупки. Высокие качественные характеристики плюс репутация фирмы говорят о том что это устройство высокого класса и вполне подойдет для использования в качестве источника питания, как для компьютера игрового толка, так и рабочей станции. К нему можно с легкостью подключить 8 жестких дисков в купе с мощным процессором и парочку топовых видео карт при этом нет необходимости пользоваться переходниками. А наличие сертификата 80+ Bronze уже как бы является некоторой гарантией что БП соответствует высоким стандартам.
Плюсы:
+ ATX12V v2.3
+ Большое количество разъемов
+ Наличие стяжек в комплекте, что не будет лишним т.к. бп немодульный .
+ Использование качественных компонентов
+ Высокая стабильность выходных напряжений
+ Сертификат 80+ Bronze
Минусы
— нет отстегивающихся кабелей
— во время работы слышен высокочастотный писк при высокой нагрузке (возможно это проблема моего экземпляра)
Выражаю большую благодарность Евгению Бычкову представляющему фирму Corsair в России, за предоставленное на тест оборудование.
Обсудить можно здесь.
Ссылка на фотоальбом .
За кадром)
Источник
Обзор на Блок питания CORSAIR CX750M CP-9020061-EU 750W ATX Bronze
Всем привет, данный обзор посвящается моему новому приобретению блоку питания CORSAIR CX750M CP-9020061-EU 750W ATX Bronze.
При выборе блока было много разных размышлений по поводу данного бренда, так как у данной фирмы очень сильно раскритикованы блоки питания в основном конечно из бюджетного сегмента мощностью до 700 или 800, но мое мнение они не приобретали и не тестировали более высокого класса блоки питания данной фирмы, которые на порядок дороже. По отзывам многих не подходит из шумного вентилятора причем это в основная причина, другая причина это просадка в напряжении при нагрузке. Что же касается блока питания CORSAIR CX750M CP-9020061-EU 750W ATX Bronze, то это более обновленная версия старой модели, которая была с зеленной эмблемой. Идентификационная буква «М» в наименовании говорит про модульный тип соединения проводов. Предшествующие модели такую опцию просто не имели.
Из рабочих функций в данном устройстве заявлен стартовый сертификат 80 Plus Bronze — это программа, отвечающая за развитие энергоэффективности в блоках питания ПК. Не многие современные блоки питания могут гарантировать стабильную и эффективную работу при максимуме нагрузки.

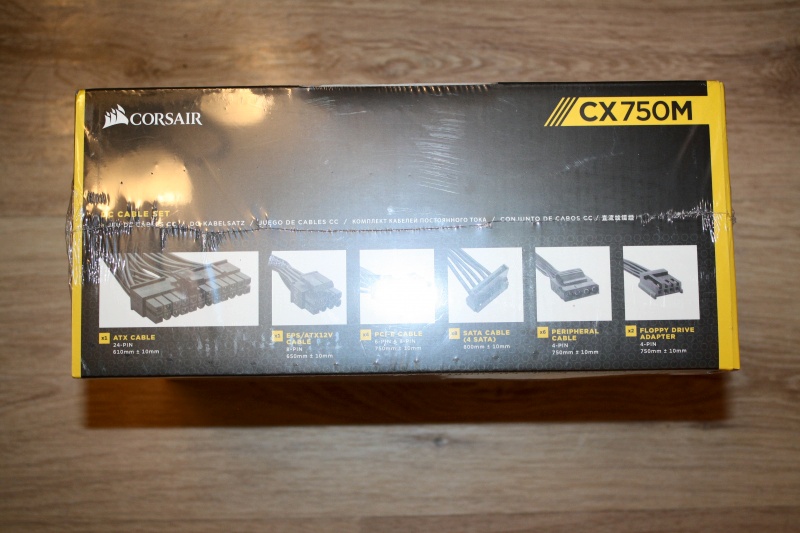

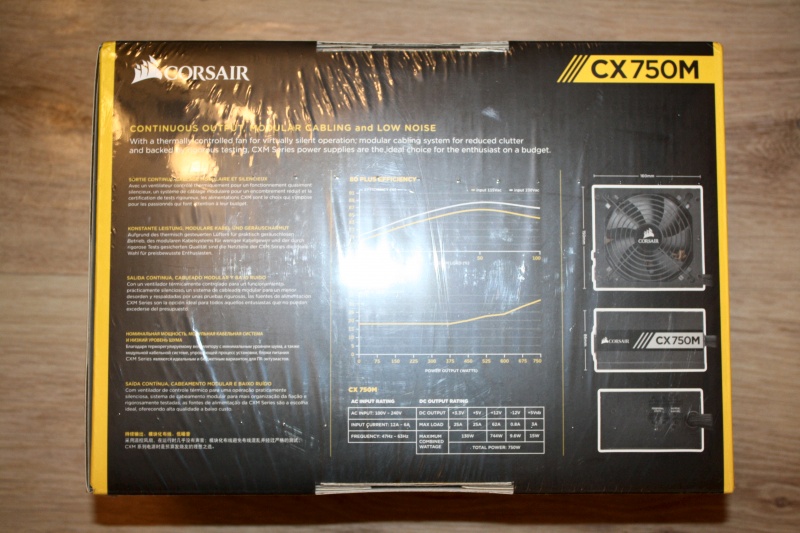

Поставляется блок питания конечному пользователю в черно — желтой коробке с техническими характеристиками блока, с отсутствием русских надписей.

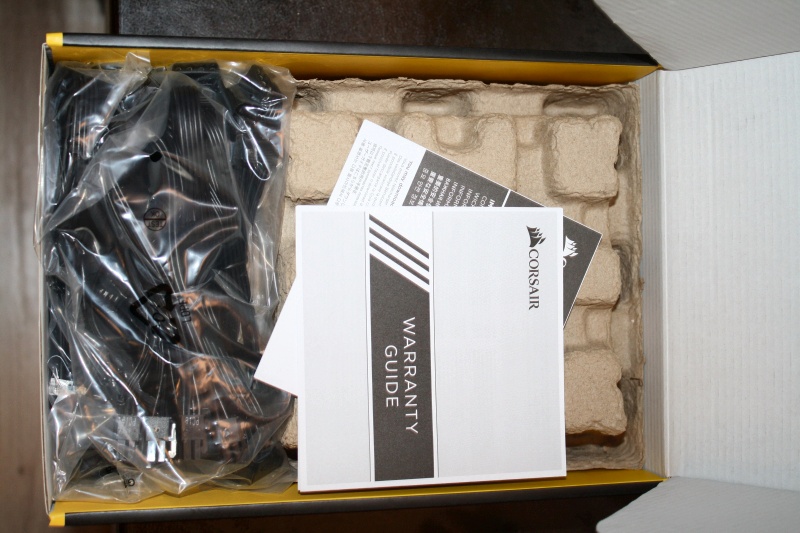

Коробка тонкий картон с внутренними картонными держателями блока питания от повреждения при транспортировке.

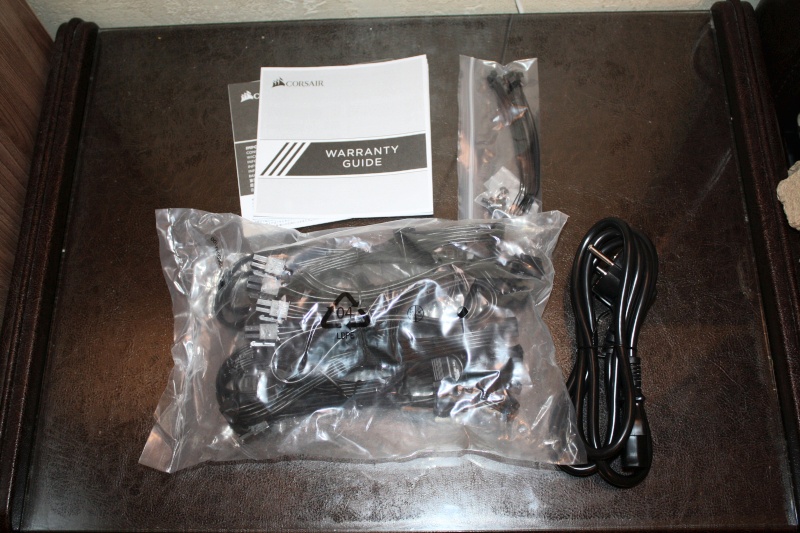

Комплект состоит из блока питания, проводов, сетевого кабеля, набор маленьких хомутов и болтиков и мини инструкции — предупреждений.
Количество шлейфов которые соединяют блок питания с остальными элементами ПК соответствует входным отверстиям на корпусе блока шести штукам. Не мало важно, что в линейке всех блоков питания CX Series предусмотрены модульные источники питания, а это свидетельствует о том, что блоки подходят для всех более новых версий компьютеров с хорошей сборкой комплектующих. Модульная система источников питания обеспечивает высокий порог надежности и отвечает за низкий порог шума, а так же придает гибкость модульной системе кабелей. Так как система кабелей модульная — это очень экономит пространство из — за возможности использовать только нужное количество кабелей, что так же обеспечивает улучшение для прохода воздушного потока.

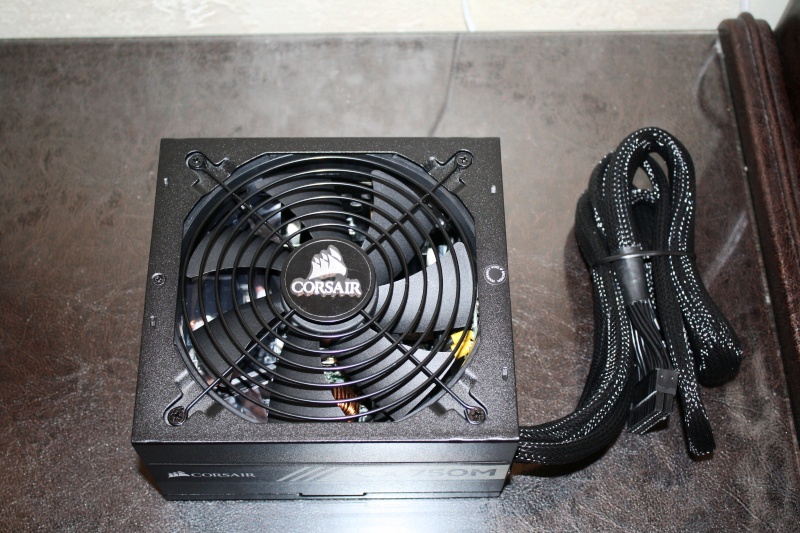

Блок питания выглядит очень качественно и высокотехнологично, нет никаких грубых и неотесанных зазоров, все произведено с высокой точностью, матово — черное покрытие придает системе строгий внешний вид. Хотя сам кабель отходящий от блока не экранированный, но по мне так это мелочи. Никаких лишних деталей на блоке нет все в меру.
При работе блока питания вентилятор крутиться в постоянном режиме и что не мало важно что шум от него очень незначительный, такой как от работающего ноутбука. Но при пиковой нагрузке вентилятор начнет работать сильнее, но все равно справиться со своей задачей. Низкий уровень шума обеспечивается благодаря эффективной и интеллектуальной конструкции вентилятора по системе 80PLUS Bronze.
