Обзор на Блок питания Corsair RM850x 850W Ret (CP-9020180-EU)
Несколько дней тому назад я решил подобрать для своего домашнего сервера качественный блок питания с модульным подключением проводов от надежного производителя.
Так как планировалось, что сервер будет работать круглые сутки, то самым главным требованием, которое я предъявлял к источнику питания, была надежность. Ещё для меня было очень важно, чтобы сервер не было слышно, так как планировалось, что он будет находиться в квартире.
Сразу скажу, что с фирмой Corsair я сталкиваюсь уже не в первый раз. До этого у меня был опыт работы со следующими блоками питания: HX750, RM850i, RM1000x. Могу смело сказать, что они показали себя только с лучшей стороны. Теперь, представилась возможность проверить в работе обновленный RM850x.
По поводу обновления. Как оказалось, в 2018 году Corsair модернизировал линейку блоков питания серии RM.
Предыдущая версия RM850x носила код «CP-9020093-EU», а модель 2018 года уже имеет другой код: «CP-9020180-EU». Первое отличие, которое заметно сразу, это размеры блока питания. Производитель уменьшил длину источника питания на 20 мм и теперь такой мощный блок можно без проблем поставить практически в любой корпус. Длина нового блока теперь составляет 160 мм, а у старой модели длина была 180 мм. При этом, основные параметры не ухудшились. По крайней мере, так заявлено на сайте изготовителя. И ему сложно не верить, так как фирма Corsair, как правило, модернизирует свои изделия с улучшением технических характеристик, а не ухудшает их с целью экономии, как это делают многие другие производители. И ещё, что тоже важно, цена обновленной версии чуть ниже чем у предшественника.
Несколько слов про отличия относительно серии HX. Блоки питания Corsair серии HX выигрывают у RM в основном за счет более высокого КПД. При нагрузке в диапазоне 50%-70% КПД у HX на 1-2% больше чем у RM. В остальных диапазонах КПД у этих блоков примерно одинаковые. Самое важное, что источники питания серии RM и HX позиционируются производителем как абсолютно тихие, даже при максимальной нагрузке их не должно быть слышно. К тому же они способны работать при температуре окружающей среды до 50°C.
Почему я выбрал мощность 850Вт. Выбор стоял между RM850x и RM1000x. Разница в стоимости между ними составляла более 50%, а разница по мощности менее 20%. Получается, что версия 850Вт более выгодна по соотношению цены за 1 ватт. Тем более, у меня уже был блок питания Corsair RM850i, который исправно работает в другом сервере уже несколько месяцев. Но в этот раз я не стал переплачивать за фирменный мониторинг CorsairLink и решил взять RM850x.
Теперь про комплектацию.

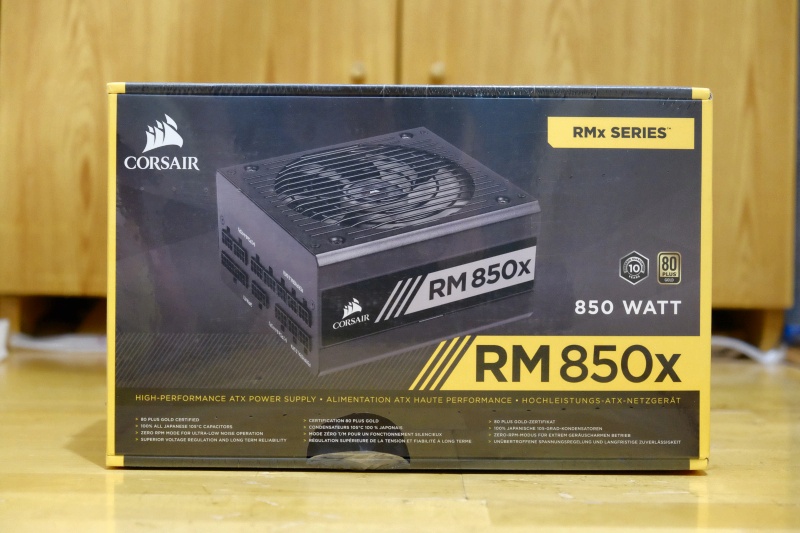

По сравнению с предыдущим блоком питания, упаковка которого была довольно габаритной, новая версия RM850x упакована в коробку чуть меньших размеров. Стоит отметить, что у модернизированного блока отсутствует наклейка на торце, по которой можно определить вскрывалась ли упаковка до вас. Хотя упаковка находится под пленкой, что тоже является гарантом целостности содержимого.
На тыловой стороне коробки расположена различная техническая информация. На приведенных графиках отражена зависимость уровня шума и КПД блока питания.

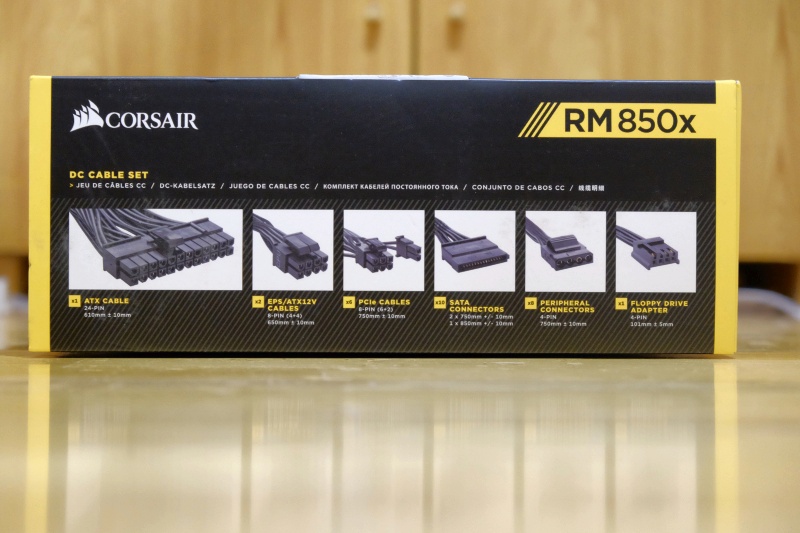

Так же будет полезна информация о количестве и типах модульных проводов, которые поставляются вместе с блоком.

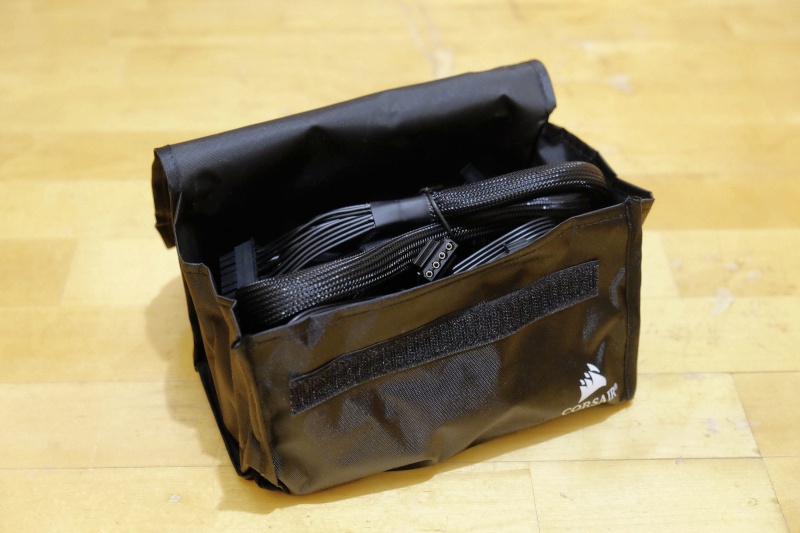

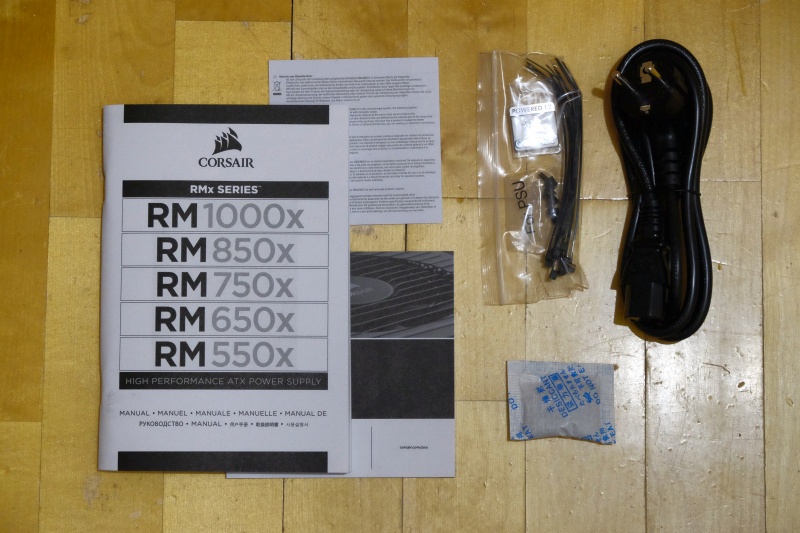

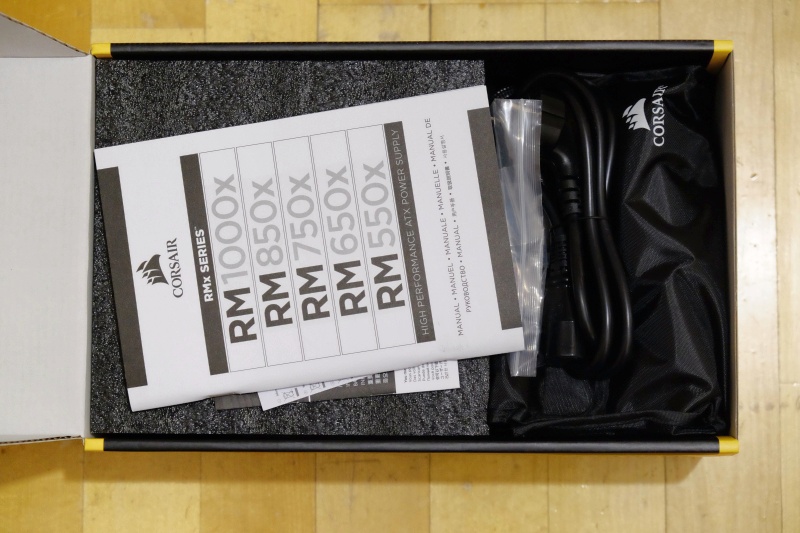

Внутри коробки находится кабель питания, руководство пользователя, брошюры, прозрачный пакетик со стяжками, наклейкой и четырьмя винтами, нейлоновый мешок с проводами и сам блок питания.

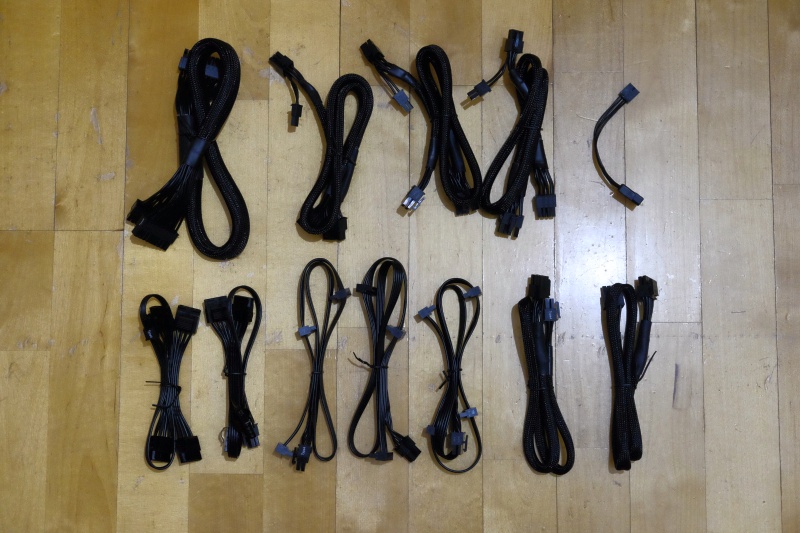

Если кому-то интересно, провода весят примерно 990 грамм.

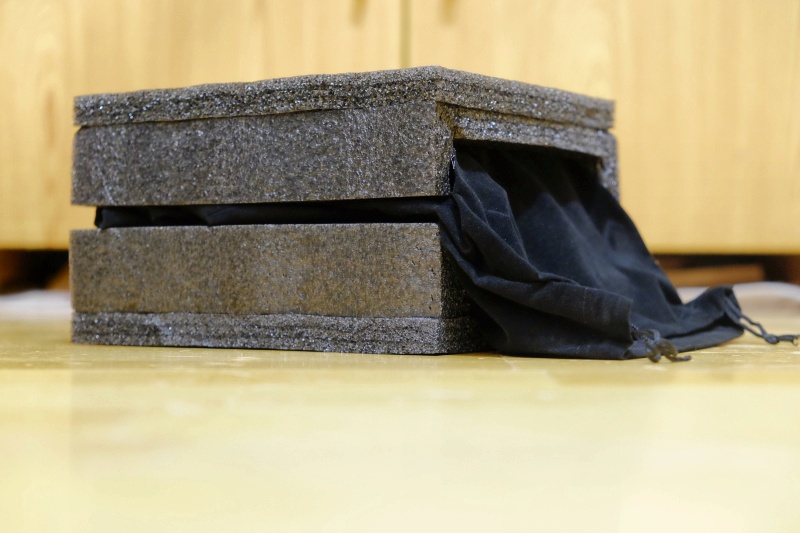

Производитель основательно позаботился о защите во время транспортировки. Блок питания Corsair RM850x снаружи упакован в защитный материал, состоящий из двух половинок, который способен предотвратить блок питания от серьезных ударов и тряски.

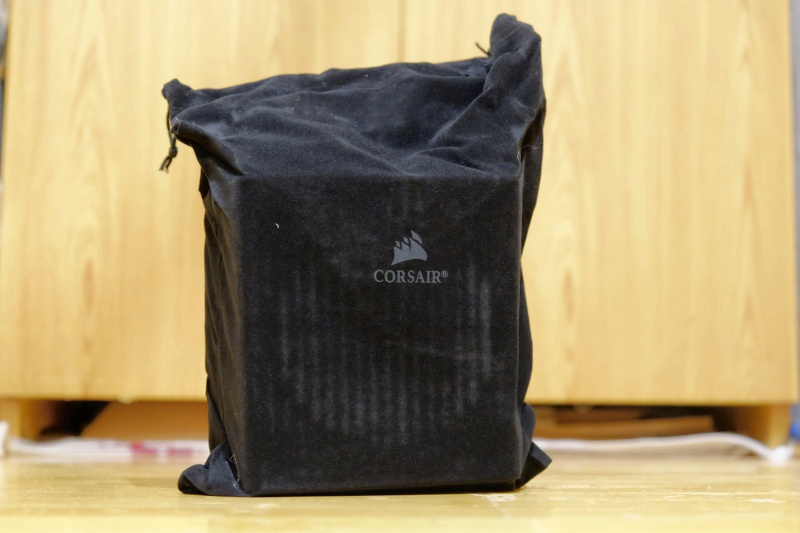

Под защитной упаковкой находится матерчатый мешочек черного цвета с фирменной символикой.

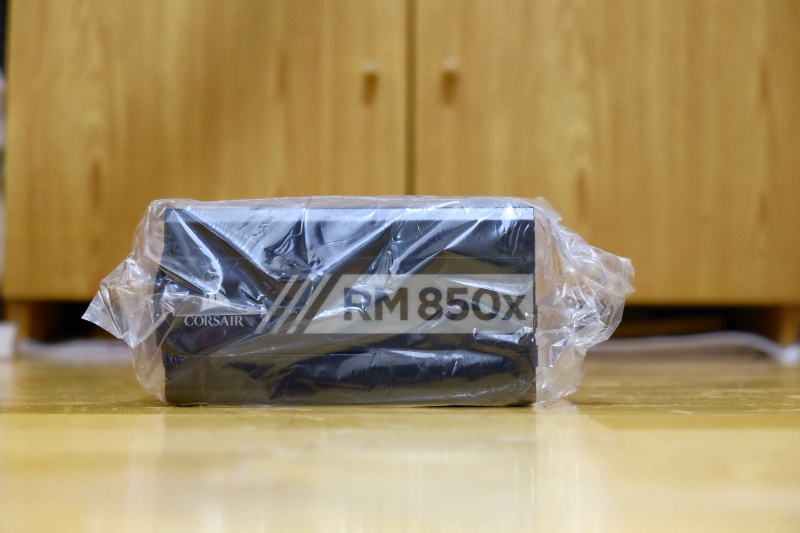

Вынимаем из мешочка блок питания, упакованный дополнительно в прозрачный пакет. Казалось бы зачем еще пакет? Но этот пакет хорошо предохраняет блок питания от мелких частиц и пыли во время транспортировки. В общем, лишним не будет.
Так выглядит обновленный блок питания Corsair RM850x.

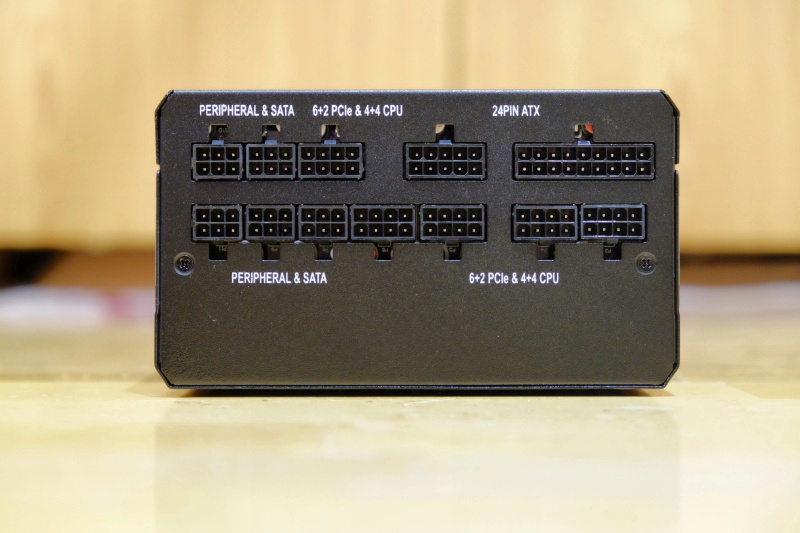

На следующем фото показана сторона с разъемами для подключения модульных кабелей.

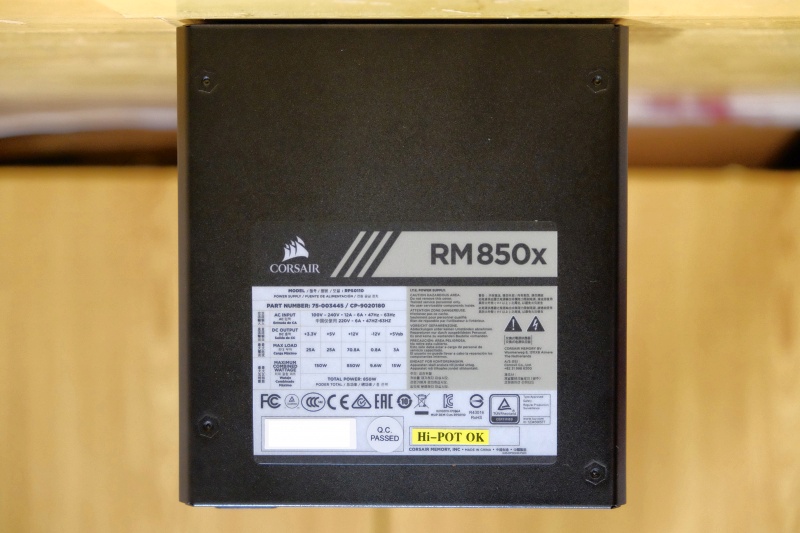

На верхней части блока питания расположена вся необходимая информация.
Поверхность блока приятная на ощупь, покрыта краской с мелкой текстурой. На углах имеются небольшие срезы – особенность, по которой можно определить принадлежность блока к топовой линейки Corsair.

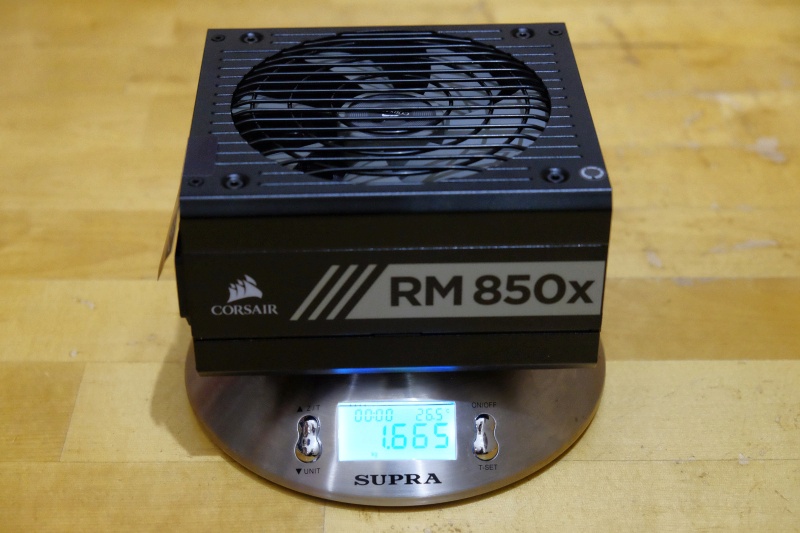

Модернизированный Corsair RM850x весит 1665 грамм, примерно на 250 грамм меньше старого.

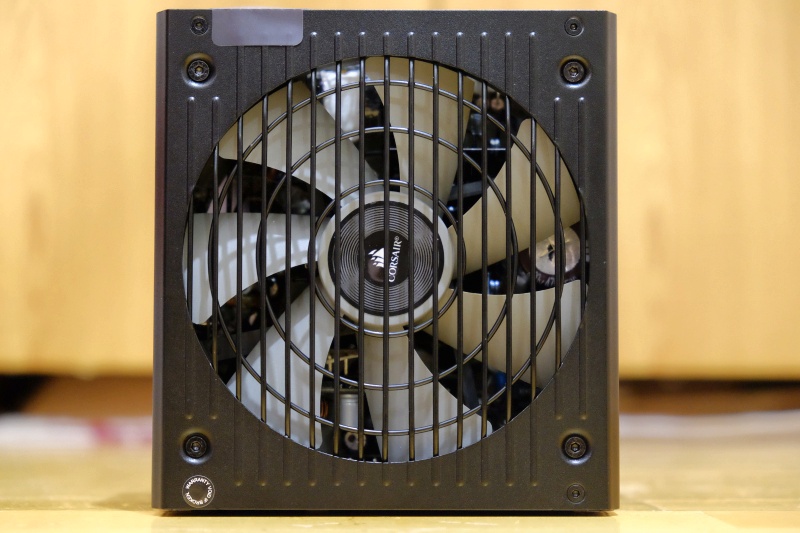

На следующей фотографии вид со стороны вентилятора. Тип вентилятора, установленный в обновленном блоке, не изменился. Размеры вентилятора 135 x 135 мм, подшипник гидродинамический — это значит, что прослужит он долго.
Что меня особенно порадовало, это то, что обновленный блок питания Corsair RM850x во время работы абсолютно не имеет никаких посторонних звуков, таких как свиста дросселей и тому подобное. На предыдущих блоках такие звуки можно было встретить часто.
Стоить заметить, что блоки питания топовых серий Corsair имеют все защиты цепей питания, которые только могут быть. Что особенно важно, если планируется функционирование системы 24 часа в сутки.
Рекомендую к покупке модернизированный Corsair RM850x. Он подойдет тем, у кого мало места в корпусе или кто планирует использовать его в системах с круглосуточной работой, например в домашних серверах или в мощной игровой системе.
Источник
Обзор и тестирование блока питания Corsair RM850x
Оглавление
Вступление
Линейка Corsair RM хорошо знакома нашим постоянным читателям. Блоки питания этого семейства сертифицированы по стандарту эффективности 80 Plus Gold, они не раз принимали участие в обзорах и стабильно получали высокие оценки благодаря полностью модульной конструкции, полупассивной системе охлаждения и отличным мощностным характеристикам.
реклама
Чуть позже к «обычной» серии RM добавилась модернизированная RMi. Ключевым отличием новых блоков стала полная поддержка технологии Corsair Link Digital (продвинутая система мониторинга и настройки основных параметров системы, предусматривающая подключение БП к материнской плате с помощью особого разъема). Однако мы отметили и другие важные нововведения, по большей части позаимствованные у старших «платиновых» моделей. Так, улучшенная элементная база и высококлассный вентилятор с гидродинамическим подшипником позволили повысить надежность устройств и увеличить срок гарантии с пяти до семи лет.
По итогам тестирования двух версий (на 850 и 1000 Вт) модели линейки RMi также были признаны удачными. Отдельно отмечалось, что расширение функциональности и повышение надежности не привело к значительному росту цены. Разница между блоками серий RM и RMi одинаковой мощности составляет около 10 долларов.
Тем не менее, в условиях жесткой конкуренции, царящей на рынке комплектующих, даже столь малая разница может сыграть важную роль. Вот почему специалисты Corsair решили еще раз расширить модельный ряд и представить вариант линейки RM, ориентированный на массового покупателя. Это и есть RMx, о которой пойдет речь далее.
Для знакомства с новым семейством был выбран 850-ваттный блок Corsair RM850x. В свое время по массовой методике были протестированы обе «родственные» модели той же мощности – RM850 и RM850i, так что теперь у нас есть возможность прямого сравнения. Интересно выяснить, за счет чего производитель смог добиться снижения цены, определить конкретные сходства и различия трех версий.
Помимо этого будет выполнена и традиционная программа наших сравнительных тестирований: подборка 850-ваттных БП включает немало «золотых» моделей сходного уровня, а значит, новичок сразу попадет в очень конкурентную среду. Ну а начать предлагаю, как обычно, с внешнего осмотра.
Источник
Обзор блока питания Corsair RM850x
Здравствуйте, уважаемые читатели!
Сегодня я представлю вам, как вы уже поняли из заголовка, обзор блока питания Corsair RM850x.
Это далеко не новинка. Серия RMx была представлена еще в 2015 году.
Блоки такой мощности нужны далеко не каждому пользователю, хотя, в последнее время продажи мощных блоков питания растут. Виноваты в этом, конечно, майнеры. Они вообще во всем виноваты — в корейском кризисе и в том что погода хреновая (я так думаю, но это не точно). И видеокарты все пораскупили, так что чуть ли не GeForce4 MX 440 приходится игроманам доставать из чулана, дабы поиграть. Для майнеров в БП важны два параметра: мощность и надежность. Надежность БП напрямую зависит от схематических решений и использованных комплектующих, а следовательно, от цены. Покупка блока питания мощностью 850 Вт за три-четыре тысячи рублей и попытка его использовать на мощности, близкой к максимальной, чаще всего никакой радости не принесет. Ладно, если БП тихо скончается сам, не отомстив перед смертью нагружавшим его комплектующим, а может и утянуть с собой остальное оборудование.
Характеристики
Модель: Corsair RMx 850W ;
Цвет: серый, черный;
Версия сертификата 80 Plus: Gold;
Версия ATX12V: 2.4;
Поддержка EPS12V: есть;
Корректор коэффициента мощности (PFC): активный;
Мощность (номинал): 850 Вт;
Мощность по линии 12 В: 850 Вт;
Ток по линии +12 В: 70.8A;
Ток по линии +3.3 В: 25 A;
Ток по линии +5 В: 25 А;
Ток дежурного источника (+5 В Standby): 3 А;
Ток по линии -12 В: 0.8 А;
Диапазон входного напряжения сети: 100-240 В;
Кабели и разъемы
Отстегивающиеся кабели: есть;
Основной разъем питания: 20+4 pin;
Разъемы для питания процессора (CPU): 2x 4+4 pin;
Разъемы для питания видеокарты (PCI-E): 6x 6+2 pin;
Количество разъемов 15-pin SATA: 10;
Количество разъемов 4-pin Molex: 8;
Количество разъемов 4-pin Floppy: 1;
Система охлаждения: полупассивная;
Размеры вентилятора: 135×135 мм;
Оплетка проводов: есть;
Haswell Ready, Skylake Ready, система пассивного охлаждения при нагрузке до 40%, японские конденсаторы
Упаковка и комплектация
Corsair RM850x упакован в весьма внушительных размеров коробку.
Какая нибудь более экономная компания впихнула бы 2-3 блока в такую.
Традиционно, она имеет красочную внешнюю упаковку из тонкого картона и внутреннюю коробку из обычного гофрокартона. БП дополнительно защищен вставками из вспененного полиуретана, после чего упакован в мешочек из искуственной замши и наконец, в полиэтиленовый пакет.
На упаковке имеется вся необходимая информация, в том числе и о длине кабелей и количестве разъемов.
В комплекте помимо стандартного набора из некоторого количества макулатуры, сетевого шнура и винтов крепления имеются десять одноразовых пластиковых стяжек и алюминиевая наклейка Powered by Corsair.
Внешний вид
Дизайн блоков питания RMx серии аналогичен блокам RMi, HX и HXi серий, и я считаю его очень удачным.
Углы скошены и по верхней панели идут выштамповки, которые подчеркиваются горизонтальными прутьями решетки вентилятора.

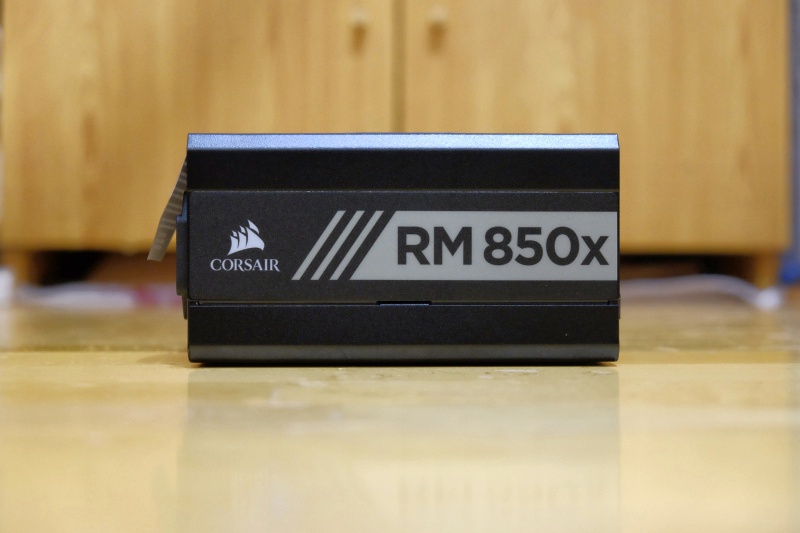

C боков одинаковые наклейки с наименованием модели.
На нижней стороне блока наклейка с характеристиками модели, сертификацией и прочим.

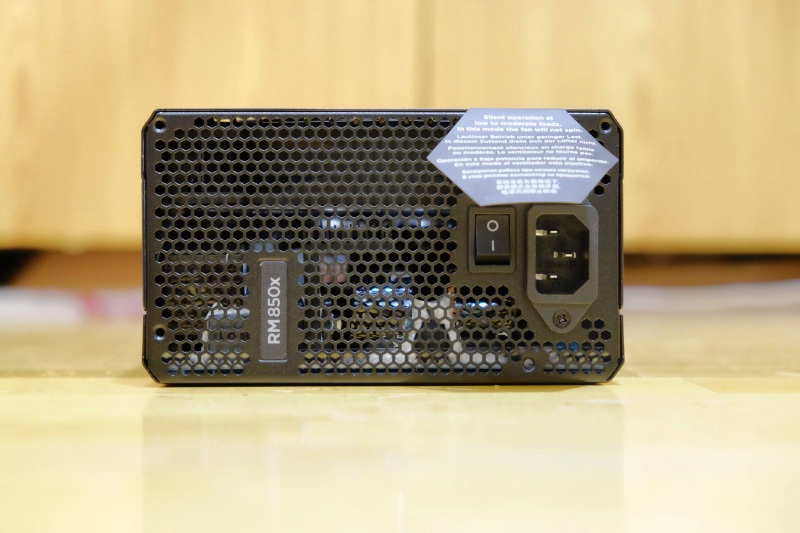

Сзади стандартная розетка и клавиша выключателя питания. Розетка закрыта наклейкой с напоминанием что при низких нагрузках вентилятор не вращается.
В передней части разъемы под кабели.
Кабели
Как я уже писал выше, длина кабелей и количество разъемов указаны на упаковке.
Кабели с разъемами для питания процессора, видеокарт и основным 24-х контактным выполнены из отдельных проводов и закрыты черной оплеткой.
Перед самим коннектором распаяны фильтрующие конденсаторы. Я частично разобрал данный узел перед процессорным разъемом.
Отодвинув изоляцию, мы видим конденсатор емкостью 330 мкФ, рассчитанный на работу при напряжении до 16 В.
Зачем они тут нужны, ведь в БП на выходе стоят фильтрующие конденсаторы? Дело в том, что сам кабель является отличной антенной и ловит на себя все помехи, возникающие в корпусе при работе компьютера (а их там предостаточно). Это может влиять на работу видеокарты или звуковой подсистемы и в некоторых случаях именно такое решение может помочь с этим справиться. А может и не помочь 🙂
В любом случае, за это однозначно ставим производителю плюс!
Кабели с разъемами SATA и Molex выполнены плоскими лентами.
Для SATA имеются три кабеля. Два с тремя разъемами и один с четырьмя.
Кабеля с молексами два.
В комплекте имеется переходник Molex-Floppy.
Мне очень импонирует именно такой подход к организации кабельного хозяйства. Круглые силовые кабели мягче подобных, сделанных в виде лент и их проще уложить в корпусе. А для периферии действительно удобнее кабели в виде лент.
Система охлаждения
В блоке питания использован фирменный вентилятор с маркировкой NR135L.
Подключается он с помощью двухконтактного разъема. Производитель утверждает что он оснащен гидродинамическим подшипником, что должно положительно сказаться на его долговечности.
При старте блока вентилятор запускается на несколько секунд, потом останавливается.
Запускается он при мощности около 350 Вт. При этом его практически не слышно.
Скорость вентилятора очень медленно поднимается и слышно его становится только при приближении к максимальной мощности. По акустическому комфорту блок устроит абсолютно всех пользователей, даже очень привередливых. Это один из самых тихих блоков, попадавших мне на тестирование.
Разборка
Начинку для Corsair RM850x производит компания Channel Well Technologies (CWT), которая сейчас является ОЕМ производителем большинства блоков для Corsair, да и для многих других компаний. И плохого в этом ничего нет, блоки среднего и высшего уровня у них отличные.
На фото ниже цифрами обозначены:
1) Входной фильтр подавления помех;
2) Пара диодных мостов на радиаторе;
3) Дроссель корректора мощности;
4) Сглаживающие высоковольтные конденсаторы;
5) Резонансный контур преобразователя;
6) Радиатор с транзисторами и диодом корректора;
7) Радиатор с транзисторами преобразователя;
8) Основной трансформатор;
9) Синхронный выпрямитель 12 В канала;
11) Плата с DC-DC преобразователями 3,3 и 5 В каналов;
12) Трансформатор дежурного источника питания;
13) Плата с выходными разъемами.
Блок построен по привычной нынче для топовых блоков схеме. Резонансный преобразователь, синхронный выпрямитель для 12 В канала и отдельные DC-Dc преобразователи для 3,3 и 5 В каналов.
Что будет приятно ремонтникам, вынуть плату из корпуса можно без применения паяльника.
Сразу видно много термоклея и хотя выглядит это иногда не совсем эстетично, это обязательно для закрепления деталей. В процессе транспортировки блок может испытывать сильные перегрузки. Это можно увидеть и по внешнему виду коробки моего экземпляра, хотя в данном случае она еще в очень приличном состоянии. Обычно пришедшие почтой блоки выглядят как будто их пинала минут 10 банда скинхедов.
Фильтр присутствует полностью.
Есть варистор для защиты от скачков напряжения, плавкий предохранитель. Предохранитель в термоусадочной трубке. Если он взорвется, осколками не убьет вашего домашнего суслика, спящего на корпусе компьютера. На ножки Y-конденсаторов одеты ферритовые колечки. Я просто суровую слезу смахнул, увидев это. Мелочь, а как приятно!
Пара диодных мостов установлена на собственном небольшом радиаторе. Маркировка их удачна закрыта термоклеем и близраспаянными деталями.
Дроссель корректора вы увидели. Он вполне себе нормальных размеров. Более чем!
Сбоку пластина алюминия толщиной 5 мм, на которой расположены пара транзисторов и диод активного корректора мощности. Конденсатора высоковольтных два.
Оба производства Nippon Chemi-Con и с одинаковыми характеристиками — 470 мкФ, 400 В и 105 °C. Правда, из разных серий — KMW и KMQ. Отличаются они размерами. Включены параллельно, соответственно, общая емкость составляет внушительные 940 мкФ.
В углу платы пара конденсаторов и дроссель. Это резонансный контур преобразователя. Управляет им микросхема Infineon ICE2HS01G, рядом распаяна Infineon ICE3PCS01G, управляющая активным корректором мощности. Обе расположены на небольшой вертикальной плате.
Пара транзисторов преобразователя SiHG20N50C размещена на радиаторе.
За основным трансформатором размещен синхронный преобразователь, выдающий напряжение 12 В. На двух небольших вертикальных платах расположены шесть транзисторов IRFH7004PbF.
Охлаждаются они при помощи небольших алюминиевых пластин. Впрочем, сопротивление в открытом состоянии у них очень невелико, соответственно и нагрев небольшой, так что этого хватит. Кстати, на фото видно, что мест под транзисторы по пять на каждой плате. Две дополнительная пары транзисторов используется в более мощной 1000 Вт модели.
Управляющая ими микросхема драйвера UCC27324 расположена на обратной стороне платы.
На боковой вертикальной плате расположен двухканальный DC-DC преобразователь на основе микросхемы APW7159C для получения напряжений 5 и 3,3 В. В нем используются по три транзистора M3006D на канал.
В выходных фильтрах используются обычные электролитические конденсаторы производства Nippon Chemi-Con и конденсаторы с твердым электролитом.
В фильтре дежурного источника питания, например, стоит пара конденсаторов производства Nippon Chemi-Con. Один емкостью 2200 мкФ, рассчитанный на напряжение до 16 В и температуру до 105 °C серии KZE и один емкостью 1000 мкФ, рассчитанный на напряжение до 10 В и температуру до 105 °C серии KY.
Дежурный источник питания основан на микросхеме OB5269, распаянной вместе с обвязкой, в том числе и ключевым транзистором ISD04N65A, на обратной стороне платы.
В качестве супервизора использована микросхема Weltrend WT7502.
Плата с разъемами для кабелей стандартная для блоков RMx и RMi серий.
Кстати, на этом фото видно, что нижняя основная плата изогнута по центру. Данный дефект появился при изготовлении. Впрочем, ничего страшного, дорожек в этом месте нет и на производительность и надежность в данном случае это не повлияет. Но несолидно!
Напомню, что блоки RMi серии отличаются поддержкой Corsair Link. Соответственно, внутри дополнительно установлен микропроцессор. На нашей плате места под установку кнопки, двухцветного светодиода и пары интерфейсных разъемов есть, но, естественно, не использованы.
Пайка и монтаж качественные (за исключением погнутой платы).
Внутри блок производит очень благоприятное впечатление. Давайте посмотрим, что у нас снаружи, то есть займемся непосредственно тестированием.
Тестирование
Снятие КНХ производится с помощью самодельного нагрузочного стенда. В качестве нагрузки в нем используются мощные MOSFET-транзисторы, установленные на различные радиаторы. Нагрузка меняется вручную, с помощью вращения рукоятки переменного резистора. Показания записываются, потом по ним строятся графики КНХ. Напомню, что отклонения основных напряжений должны быть в пределах плюс-минус 5 %.
Как и в случае с Thermaltake TR2 S 550W, я решил облегчить себе задачу и не стал строить весь график. Почему я так сделал, можете прочитать подробнее в том обзоре, в разделе «Тестирование».
Дежурный источник питания
Без нагрузки напряжение составляет 5,03 В, что на 0,6 % больше номинального. При максимальной нагрузке с током в 3 А напряжение просело до 4,81 В, что на 3,8 % меньше номинального. Отклонения укладываются в разрешенные пределы.
Претензий к стабильности напряжений нет. Отклонение напряжений по всем каналам не превышает 2 %.
Максимальный КПД достиг отметки в 90 % при мощности около 400 Вт. Очень хорошо.
Выводы
Очень хороший блок питания с десятилетней гарантией от производителя. Абсолютно бесшумный, с хорошей эффективностью, стабильностью и отличным набором кабелей.
В минусах ниже я указал цену. На момент написания обзора средняя цена на Corsair RM850x составляла 10 753 ₽. К сожалению, хорошие вещи не могут стоить дешево.
Плюсы— качественное изготовление; — использование надежных комплектующих; — 10 лет гарантии; — отличная стабильность напряжений; — тихая работа.
Минусы -цена.
Спасибо компаниям Corsair и DNS за предоставленный на тестирование образец.
Стабильных вам напряжений, ваш Sancheas.
P.S. К майнерам я отношусь неплохо. Они конечно ленивые, коварные, жадные и скаредные люди, говорящие на непонятном языке про всякие эфиры, райзеры и подобную чушь, но и среди них можно встретить двух или трех вполне порядочных и достойных граждан. И я даже знаю таких.
Поэтому дам им пару советов. Не пытайтесь выжать все из БП. Он умрет. Даже если это блок весьма уважаемой фирмы и неплохого качества, как представленный выше. Блоки не рассчитаны на работу при максимальной нагрузке 24 часа в сутки 7 дней в неделю. Я рекомендую нагружать их не более чем на 75-80 % от номинальной мощности. Если есть возможность (БП не на гарантии), замените родной вентилятор на более производительный, оборотов 2000+ в минуту, подключив его не к регулятору, а напрямую к 12 В. Фермы чаще всего стоят в помещении, где уровень шума не так важен, а такая модификация продлит ему жизнь.
P. P. S. Спасибо Денису, аки shmzkh, за помощь в работе с фотографиями.
