Обзор на Материнская плата COLORFUL C.B250A-BTC PLUS YV20 Mining (LGA1151, 485*195mm) OEM

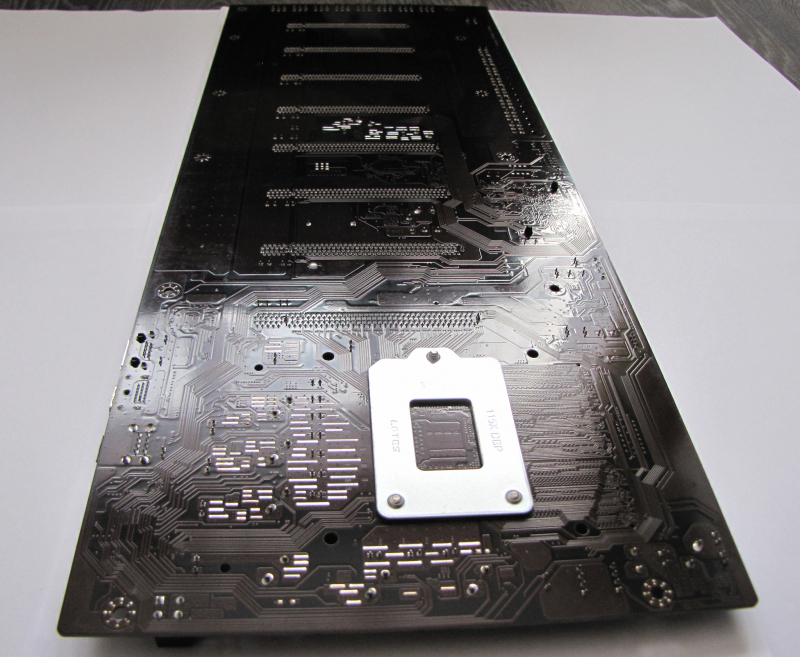

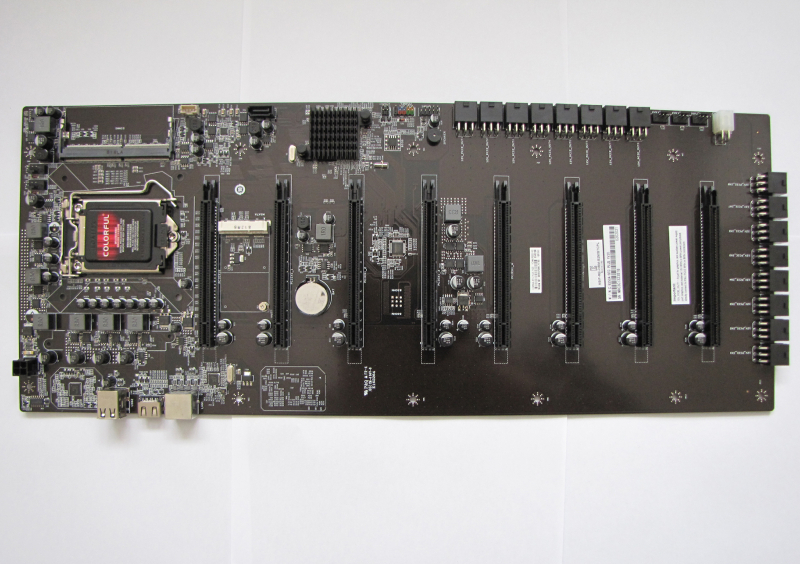

Так выглядит материнская плата для майнинга COLORFUL C.B250A-BTC PLUS V20.

Плата уложена в воздушно-пузырьковую упаковку, изготовленную из розового статически нейтрального полиэтилена.

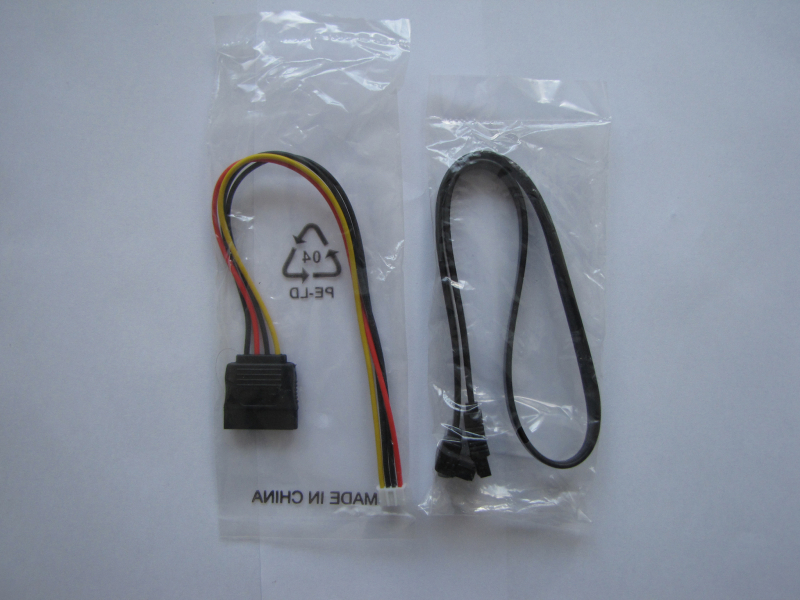

В комплектацию входят два кабеля SATA: кабель данных и кабель питания. Других кабелей в комплекте, к сожалению, нет. Было бы неплохо, если бы присутствовал набор кабелей для подключения питания видеокарт. Обязательно, из-за особенностей этой платы, в комплекте должен быть кабель питания процессора.

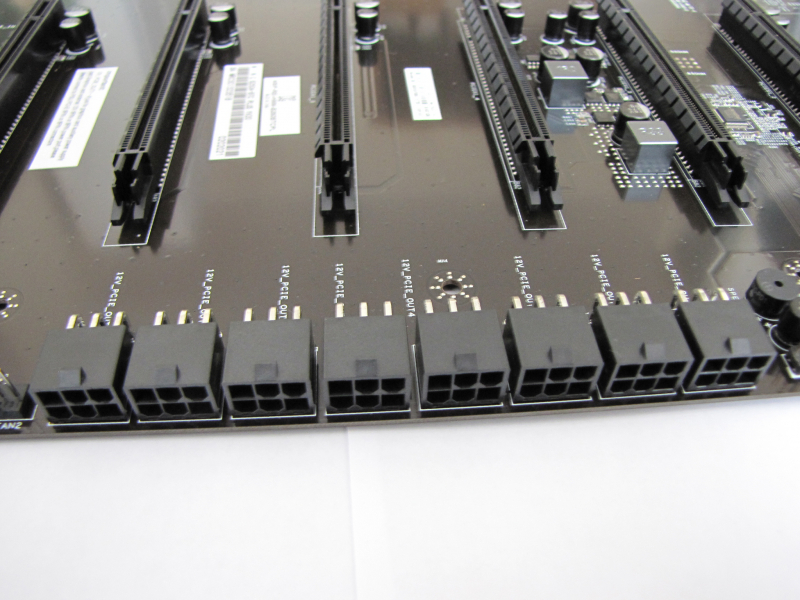

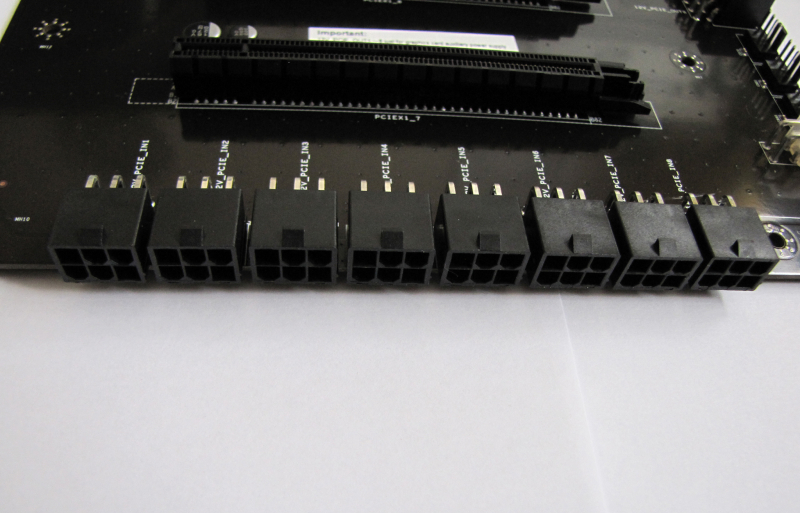

Материнская плата питается от восьми 6-pin разъёмов в нижней части платы. К плате подключается блок питания с выходным напряжением 12 В.

Справа находятся выходы питания видеокарт: их также восемь (для подключения видеокарт нужны стандартные кабели питания: 6-pin на 8-pin).

Здесь же находится 4-pin разъём питания процессора. Все эти разъёмы созваниваются между собой, то есть соединены дорожками на плате.

Почему производитель решил расположить разъём питания процессора радом с разъёмами питания видеокарт? Очень странное решение. Нет ничего страшного в том, чтобы питание к процессору приходило напрямую, через разъём в верхней части платы. В такой компоновке платы, при построении фермы, блок питания будет располагаться под материнской платой по центру. Можно было просто положить в комплект короткий переходник с 6-Pin на 4-pin, либо заменить 4-pin разъём на 6-Pin. Вместо этого покупателю платы предлагают паять длинный кабель из двух 4-pin кабелей питания процессора, тянуть этот кабель через всю плату. Вначале я хотел приобрести более мощный блок питания с 6-pin питанием, но, видя эту проблему, решил остановить свой выбор на стандартном блоке питания ATX. Так проще.

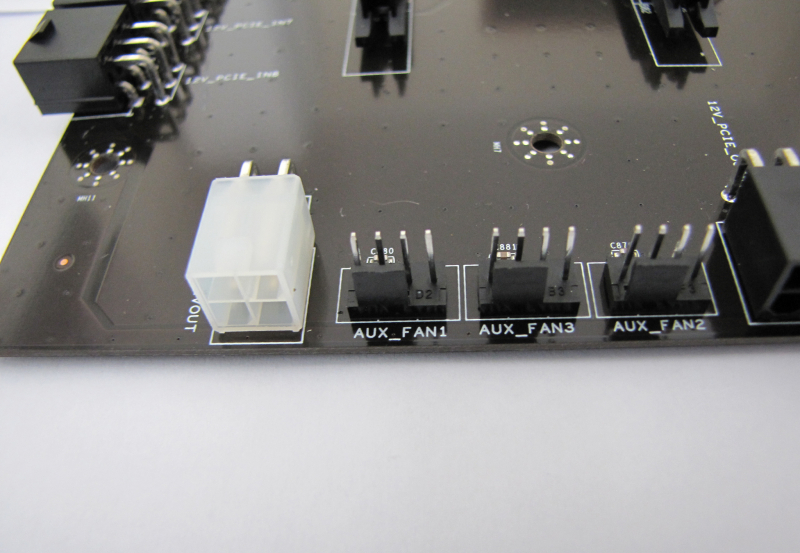

На плате присутствуют пять 4-pin разъёмов для подключения вентиляторов, есть встроенный ШИМ-контроллер для регулировки скорости вращения вентиляторов.

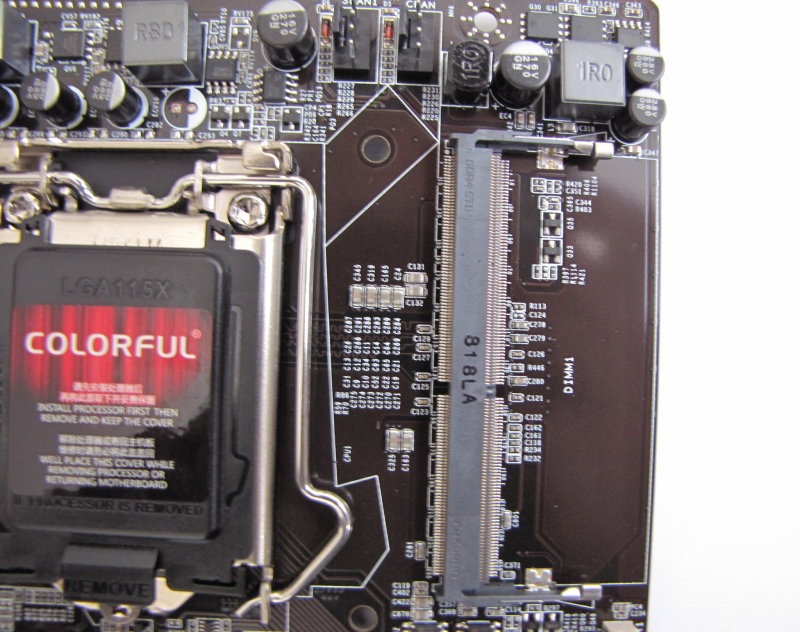

Процессор: 1151 сокет, производителем заявлена поддержка всех процессоров 6-го и 7-го поколения (Skylake и Kaby Lake).

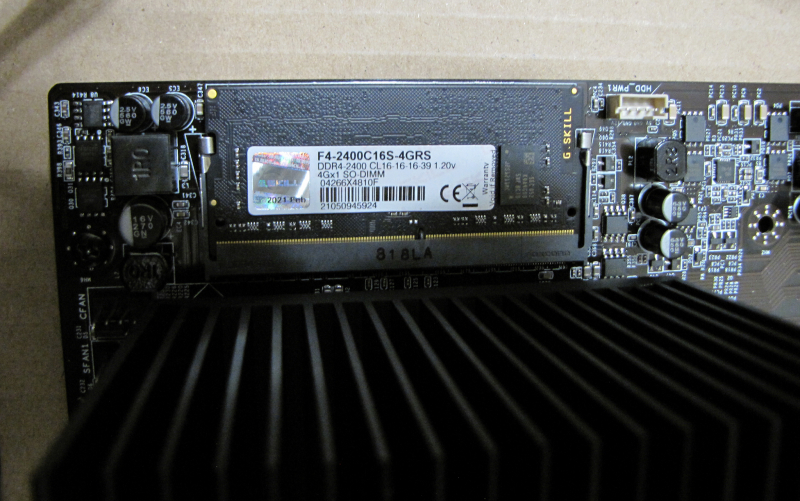

Оперативная память: DDR4 SO-DIMM 2400/2133 МГц.

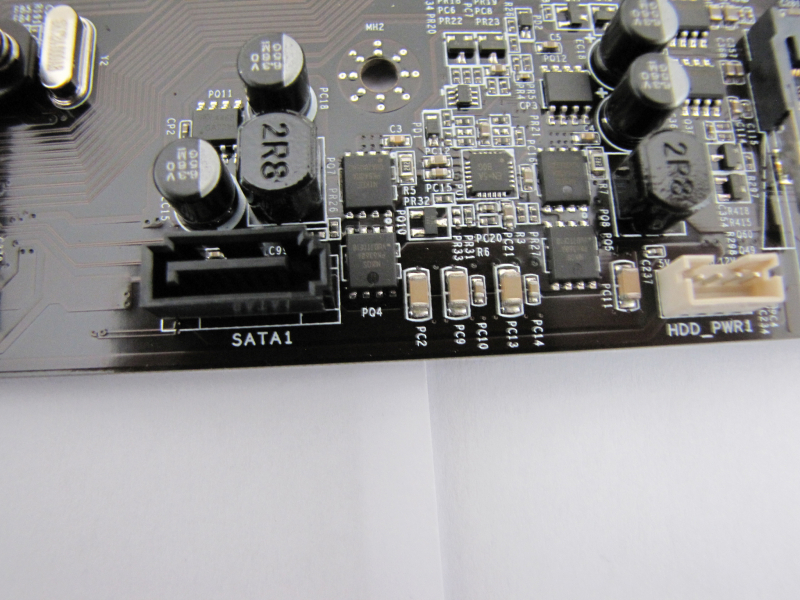

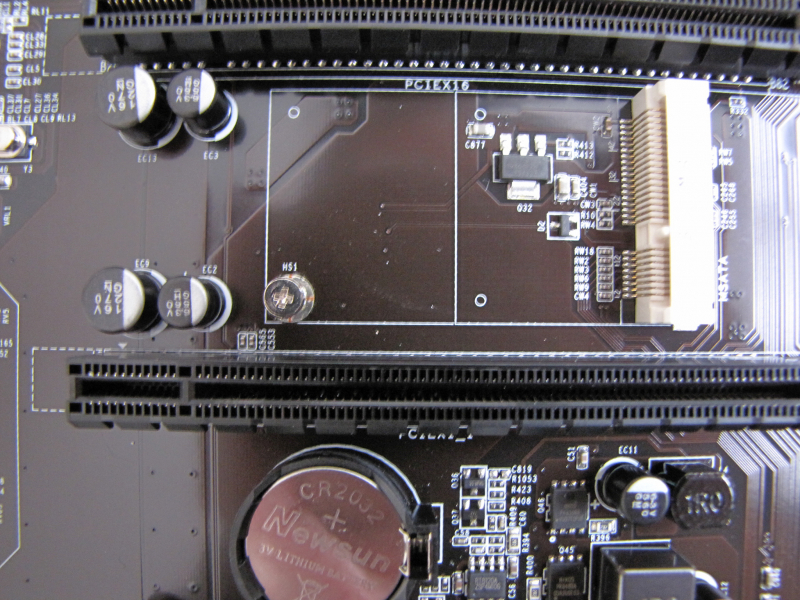

Накопители: HDD или SSD SATA (SATA 3.0), SSD mSATA (SATA 3.1).

Количество отверстий под стойки: 12.

Количество разъёмов PCI-E: 8.

Пропускная способность разъёмов шины PCI-E 3.0: 1 PCI-E x16, 7 PCI-E x1.

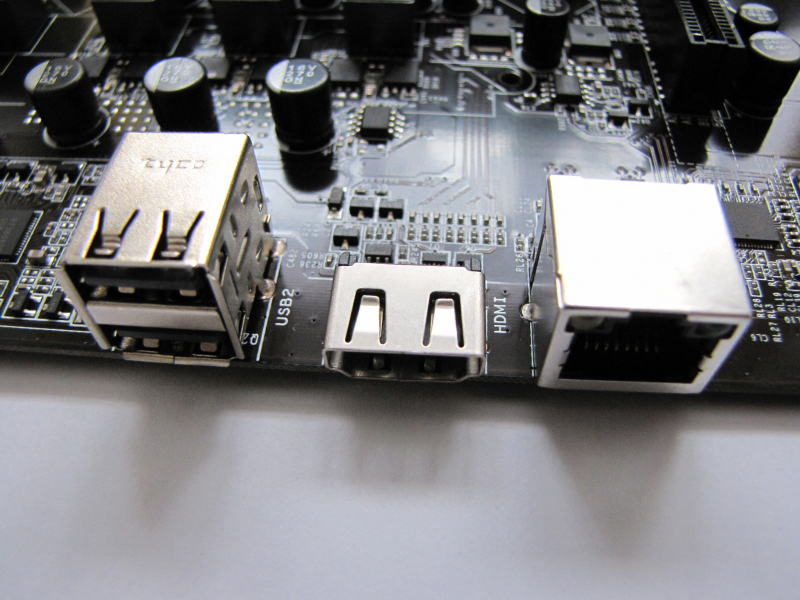

Плата поддерживает встроенную графику, работающую через порт HDMI.

Для подключения мыши и клавиатуры на плате распаяны два разъёма USB 2.0, ещё два USB разъёма можно подключить через гребёнку.

Сетевая карта: встроенная 10/100/1000 Мбит Ethernet, на плате распаян один разъём RJ45.

Есть встроенный динамик.

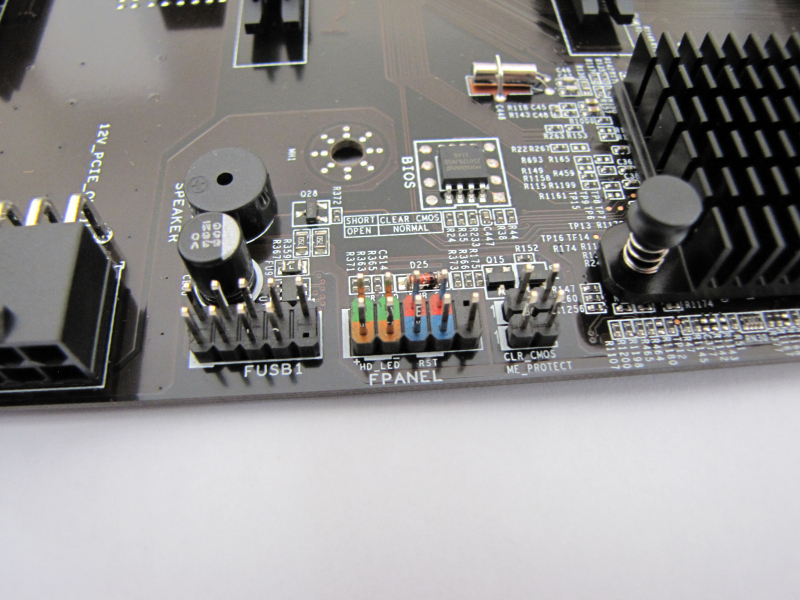

Присутствует стандартная для материнских плат гребёнка, соединяющая плату и панель управления.

Контакты с надписью CLR_CMOS встречаются практически на любой плате, служат для сброса настроек BIOS.

Из необычного на плате — контакты с надписью ME_Protect. Если их замкнуть перемычкой, принудительно отключится защита Intel Management Engine. Это нужно для обновления BIOS в Windows с помощью встроенной программы FTPBIOS.

Дополнительные функции: включение спящего режима, пробуждение с помощью звонка, пробуждение по сети, синхронизация загрузки, управление вентиляторами, отслеживание температур процессора и чипсета, проверка напряжений.

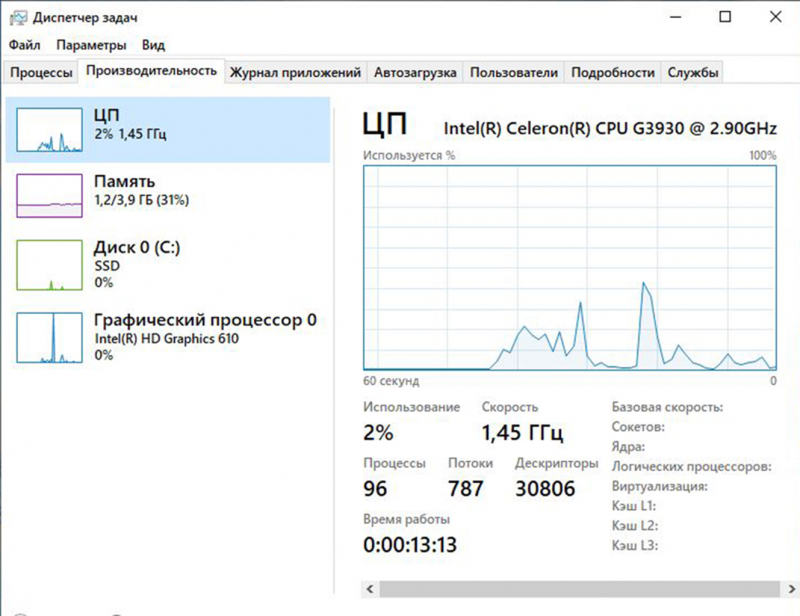

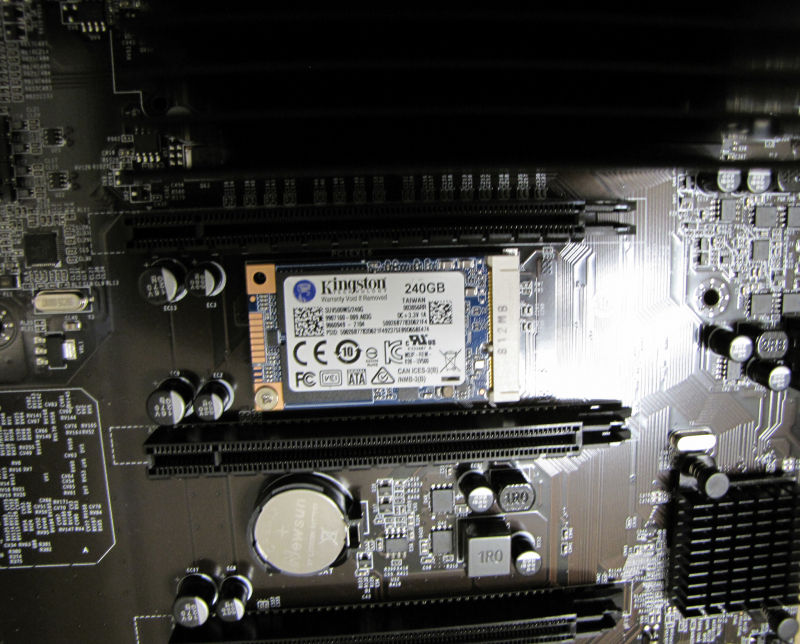

Под будущую ферму собрал систему: блок питания: 1200 Вт ATX, процессор: Celeron G3930 2,9 ГГц, встроенная графика: Intel HD Graphics 610, встроенная сеть: Realtek PCIe GBE Family Controller, оперативная память: 4 Гб DDR4 SO-DIMM 2400 МГц (работает на частоте 2133 МГц), накопитель: SSD mSATA 240 Гб.

На сайте производителя есть драйвера для операционных систем Windows 7 x64 и Windows 10 x64.

Скачать драйвера с сайта производителя можно, работать они будут, но драйвера старые. Актуальные драйвера лучше искать на сайтах производителей чипов.

Особенно важно иметь последние обновления Intel Management Engine, они нужны для устранения уязвимости архитектуры процессоров Skylake и Kaby Lake.

Драйвер Intel Management Engine.

Насколько эта плата подходит для майнинга?

С одной стороны — 8 полноразмерных разъёмов PCI-E. Размер платы: 48,5 x 19,5 см. Расстояние между разъёмами PCI-E: 3,5 см. Расстояние от верхнего разъёма PCI-E до конца платы: 36 см. Можно без проблем поставить на плату три большие видеокарты. Четыре низкопрофильные видеокарты поставятся впритык.

С другой стороны — высокая цена, много лишнего. Зачем нужно шестифазное питание процессора, как у разгонных плат на Z-чипсете? На плату для майнинга будет ставиться Celeron, а не I7 c индексом K. Зачем нужны разгонные функции? Ведь они не работают. Напряжения вроде бы ставятся, но после перезапуска на мониторе прежние значения.

Источник

Системные платы Colorful для майнеров доступны в 3Logic

Системы для майнинга криптовалюты отличаются особыми требованиями, как к видеокартам, так и к остальным комплектующим, включая материнские платы, блоки питания, всевозможные рейзеры и т.п. Нередко слабым звеном в майнонговых фермах становятся переходники, проблемы с которыми могут привести даже к возгоранию. Компания 3Logic объявила о появлении в продаже специализированных материнских плат, которые не только упрощают сборку системы, но и повышают надёжность её работы, так как исключают необходимость в подобных переходниках.

Известный в Азии бренд Colorful предлагает ряд материнских плат, исключающих надобность в «райзерах» и сложной конструкции для сборки комплектующих. В качестве примера можно привести материнскую плату C.BTC PCIE-8P YV20 с 8 слотами PCIe ×16 и аналогичным по форме слотом для установки карты управления — C.J1900A-BTC PLUS YV20. Работают они в связке, плата управления устанавливается в слот синего цвета.

На управляющей карте находится процессор серии Intel Bay Trail-D — четырёхъядерный 22-нм Intel Celeron J1900 с рабочей частотой до 2,42 ГГц и TDP 10 Вт, снабжённый активной системой охлаждения. Также имеется слот SO-DIMM для установки модуля оперативной памяти DDR3L, слот для mSATA накопителя, а также порт для подключения стандартного устройства с интерфейсом SATA.

Интерфейсная панель имеет два порта USB 2.0, видеовыход HDMI и два гигабитных сетевых разъёма RJ-45.

Для любителей более классических решений имеются два других варианта — C.B250A-BTC PLUS YV20 и C.B250A-BTC DELUXE YV20. Эти системные платы допускают самостоятельный выбор и установку процессора с системой охлаждения и оперативной памяти. Базируются платы на чипсете Intel B250 с поддержкой LGA 1151-процессоров поколений Kaby Lake и Skylake. Поддерживается SO-DIMM модуль памяти стандарта DDR4 с тактовой частотой до 2400 МГц. В качестве накопителя используется SATA или mSATA устройства.

Платы выполнены на текстолите размером 485 × 195 мм с возможностью установки восьми или двенадцати видеокарт в зависимости от модели. Интерфейсная панель имеет четыре порта USB 2.0, гигабитный сетевой порт RJ-45 и видеовыход HDMI.

Любая из предложенных материнских плат обеспечивает стабильность работы с минимальным риском выхода системы из строя и более удобную установку компонентов в корпусе, что ускоряет сборку системы и упрощает её обслуживание.

Майнинговые материнские платы Colorful поступили на склад компании 3Logic — крупного российского дистрибьютора компьютеров и комплектующих.

Источник

Плата Colorful C.J1900A-BTC Plus V20: майнинг без райзеров

Одна из наиболее известных китайских «железячных» компаний — Colorful — возлагает особые надежды на востребованность своей продукции в кругу добытчиков криптовалют, выпуская один продукт для майнинга за другим. Не так давно, в сентябре, мы рассказывали о необычной материнской плате Colorful C.B250A-BTC Plus V20, оснащённой восемью слотами PCI Express для видеокарт, а также процессорным разъёмом Intel LGA1151. Её размеры, составляющие 485 мм в длину и 195 мм в ширину, указывают на несовместимость с обычными корпусами, что, однако, вряд ли можно считать недостатком в условиях изобилия предложений заказных изделий.

Новая модель C.J1900A-BTC Plus V20 не намного меньше и имеет модульную конструкцию: основные узлы находятся на небольшой (примерно 210 × 110 мм) плате с PCI-E-образным интерфейсом, а восемь слотов для видеокарт PCI Express [email protected] и шестнадцать 6-контактных разъёмов питания PCI-E Power распаяны на гораздо более крупной PCB, размером около 390 × 180 мм.

Синим выделен разъём с нестандартной схемой контактов для обмена данными с процессором, памятью и накопителями на отдельной плате.

Под небольшим кулером, состоящим из алюминиевого радиатора и

40-мм вентилятора, находится четырёхъядерный процессор Intel Celeron J1900 из 22-нм семейства SoC Bay Trail-D. Чип работает на частотах от 2,0 до 2,42 ГГц, выделяя до 10 Вт тепла в пике нагрузки. По соседству с SoC размещены следующие компоненты: слот для модуля оперативной памяти SO-DIMM DDR3L-1333/1600, комбинированный разъём Mini PCI-E/mSATA, порт SATA 6 Гбит/с, узлы 6-канальной системы питания и различные контроллеры, в частности пара Realtek RTL8111E, отвечающая на работу проводных сетевых соединений. На заднюю панель выведены два разъёма USB 2.0, единичный видеовыход HDMI и пара RJ-45 (Gigabit Ethernet).

Источник

Colorful C.B250A-BTC Deluxe V21: плата для майнинговых систем

Компания Colorful анонсировала системную плату C.B250A-BTC Deluxe V21, предназначенную для формирования ферм по добыче криптовалют.

Новинка оснащена набором логики Intel B250 и предназначена для процессоров Intel в исполнении LGA1151. Для модуля оперативной памяти имеется только один разъём SO-DIMM; поддерживается работа с ОЗУ DDR4-2400/2133.

Габариты материнской платы составляют 485 × 195 мм. В общей сложности можно задействовать до двенадцати карт для майнинга. В частности, есть восемь слотов PCI Express 3.0 x16 (семь функционируют в режиме х1). Ещё четыре карты можно подключить при помощи PCI-E/USB-адаптеров.

Плата наделена портами mSATA и SATA 3.0, гигабитным сетевым контроллером, интерфейсом HDMI, а также четырьмя разъёмами USB 2.0.

Информации об ориентировочной цене модели Colorful C.B250A-BTC Deluxe V21 и сроках поступления в продажу на данный момент, к сожалению, нет.

Добавим, что в последнее время многие пользователи озадачились созданием специализированных систем для добычи криптовалют. Бум майнинга привёл к тому, что всё больше производителей выпускают специализированные аппаратные решения для соответствующих целей. Это касается прежде всего материнских плат и графических карт.

Источник

Colorful выпустила специализированную материнскую плату для майнинга

Китайская компания Colorful выпустила материнскую плату H81A-BTC V20, на базе которой можно сформировать систему для добычи криптовалют, сообщает 3dnews.

В числе преимуществ системной платы, в основе которой лежит набор логики Intel H81, стала совместимость с процессорами под сокет LGA1150 четвертого и пятого поколения.

Для отвечающих за майнинг карт расширения выделены шесть разъемов: пять слотов PCI Express 2.0 x1 и один слот PCI Express 2.0 x16.

Помимо перечисленного, материнская плата H81A-BTC V20 получила четыре порта SATA для подключения накопителей, многоканальный звуковой кодек, гигабитный сетевой контроллер Realtek RTL8111E, два слота под оперативную память DDR3-типа, а также интерфейсные порты D-Sub, DVI и HDMI для подключения внешних устройств.

Информации о цене модели Colorful H81A-BTC V20 пока нет.
