Чистка рампы ваз 2114

Lada 2114

› Logbook › 097: Промывка форсунок, топливной рампы. Часть 1.

Читал читал у всех, как чистить форсунки, решил тоже попробовать) Как обычно все поэтапно фотографировал, поэтому пришлось разделить запись на 2 части))

Итак, для начала я приобрел:

Колечки уплотнительные для форсунок. Цена: 10р. шт. Итого по 2 колечка на каждую форсунку = 8 шт (80р.)

Прокладка под дроссельный узел. Цена: 25р.

Очиститель карбюратора: 300р. ( по факту, я взял слишком большой, осталось еще ровно половина баллона).

Сначала снял клеммы с аккумулятора. Затем стравил давление в топливной рампе. Открыл крышку топливного бака.

Снял воздушный фильтр, затем гофру воздухозаборника.

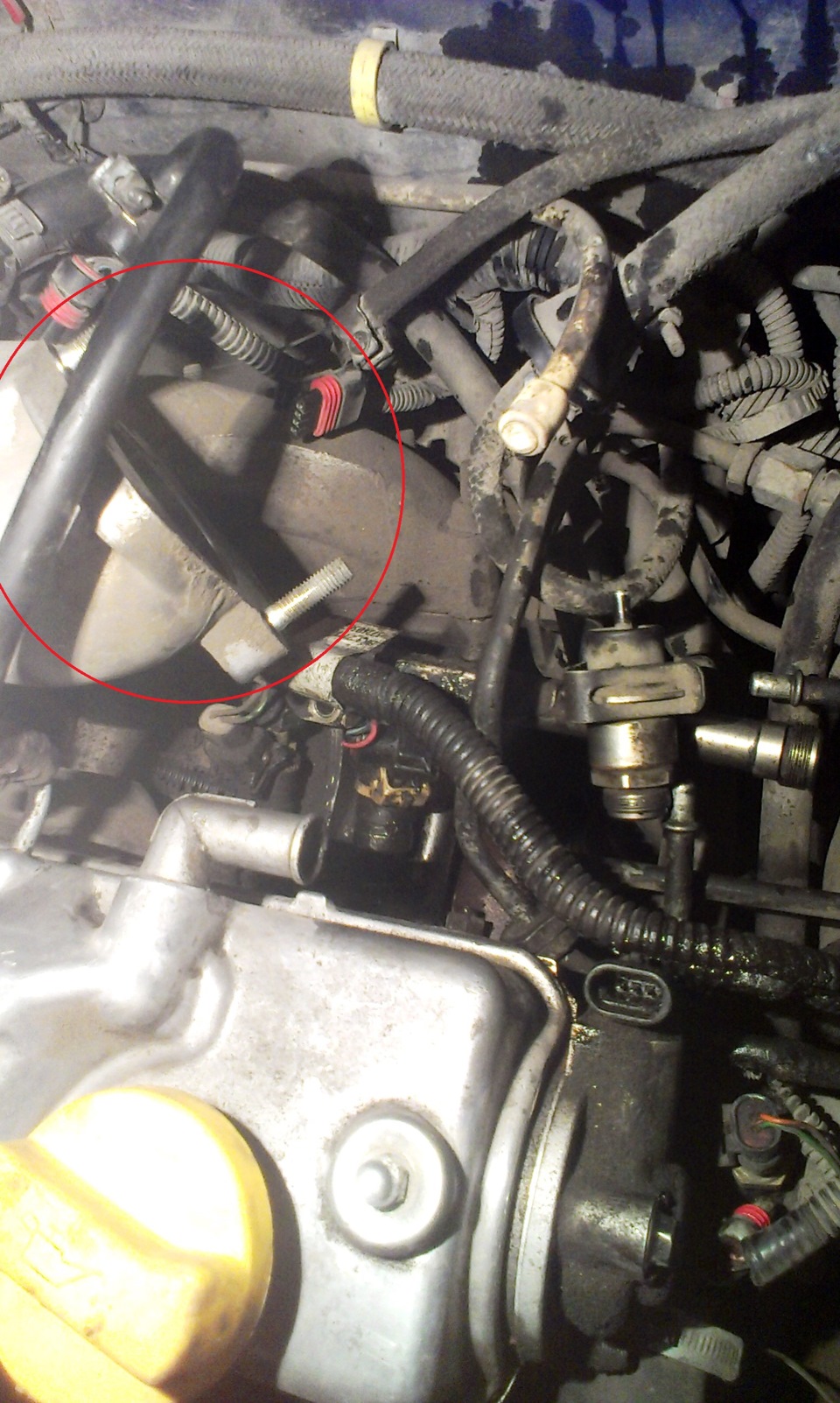

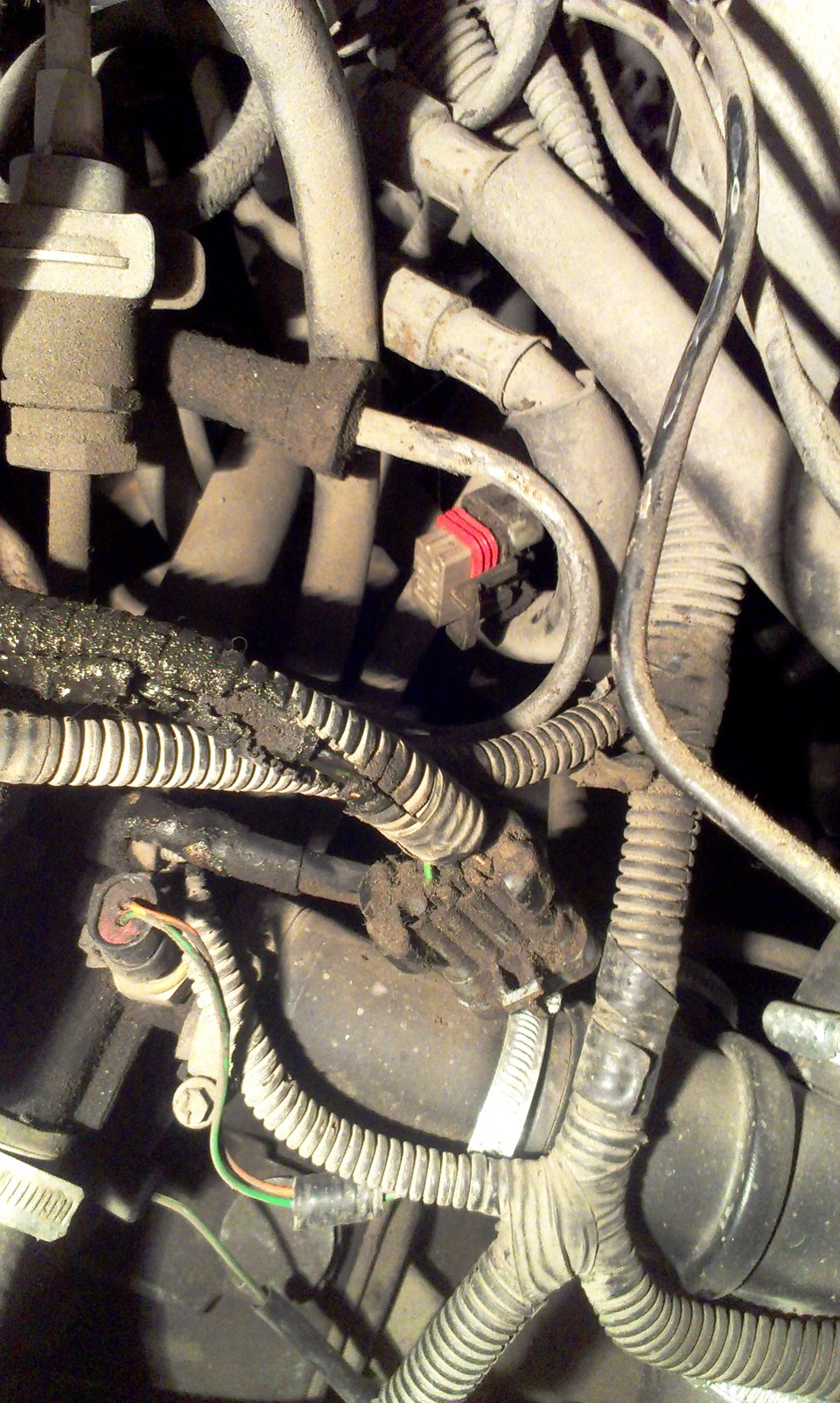

Отсоединил фишку на провода до форсунок.

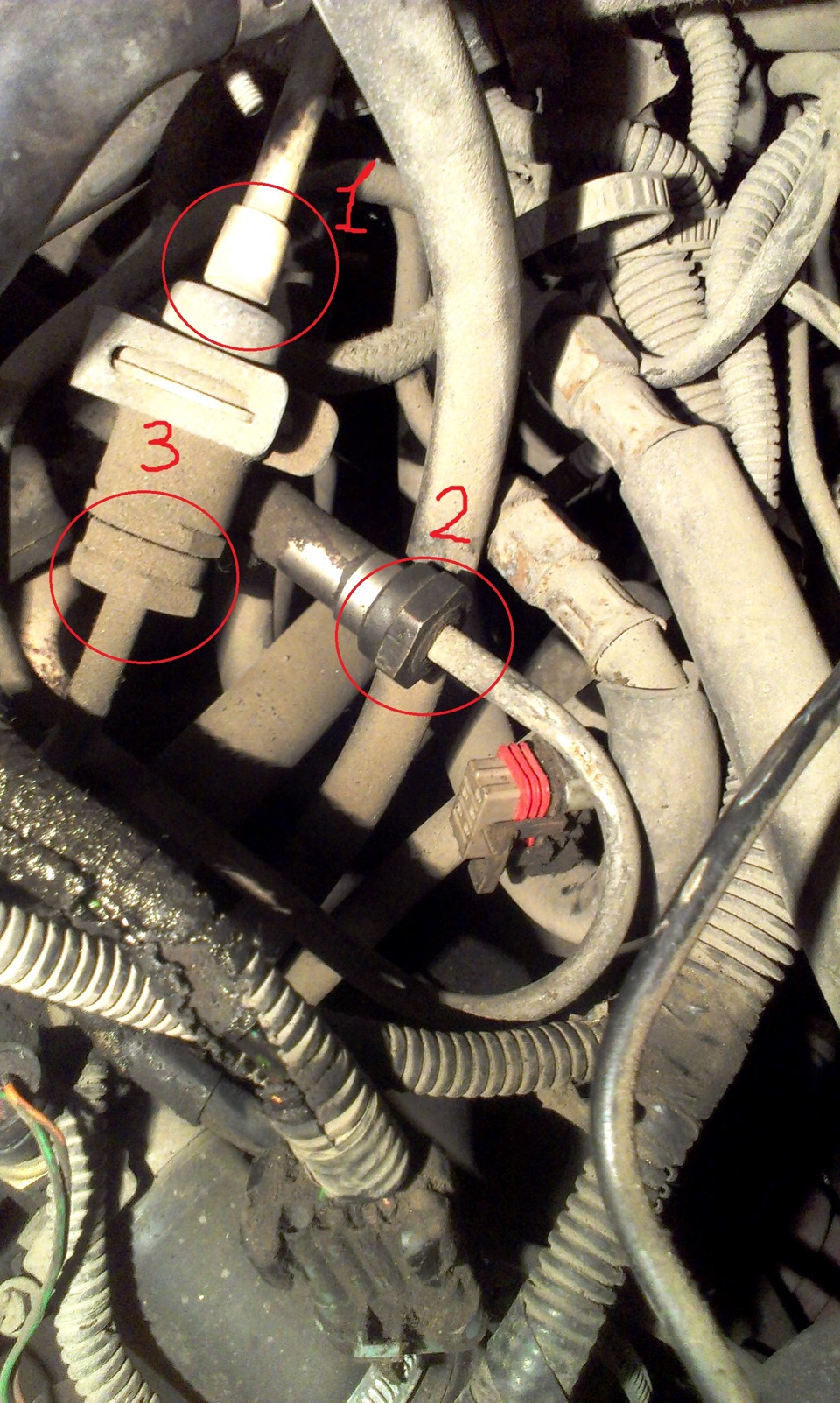

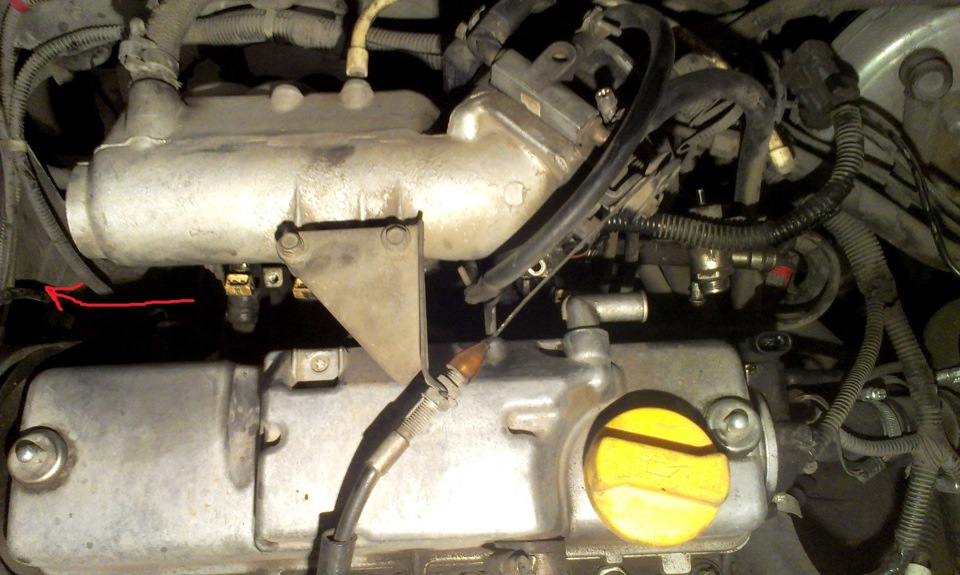

Далее. 1 — снял шланг. 2, 3 — открутил гайки (скорее всего на 21, так как на 19 маленький и откручивал газовым ключом). Внимание! Может вылиться немного бензина.

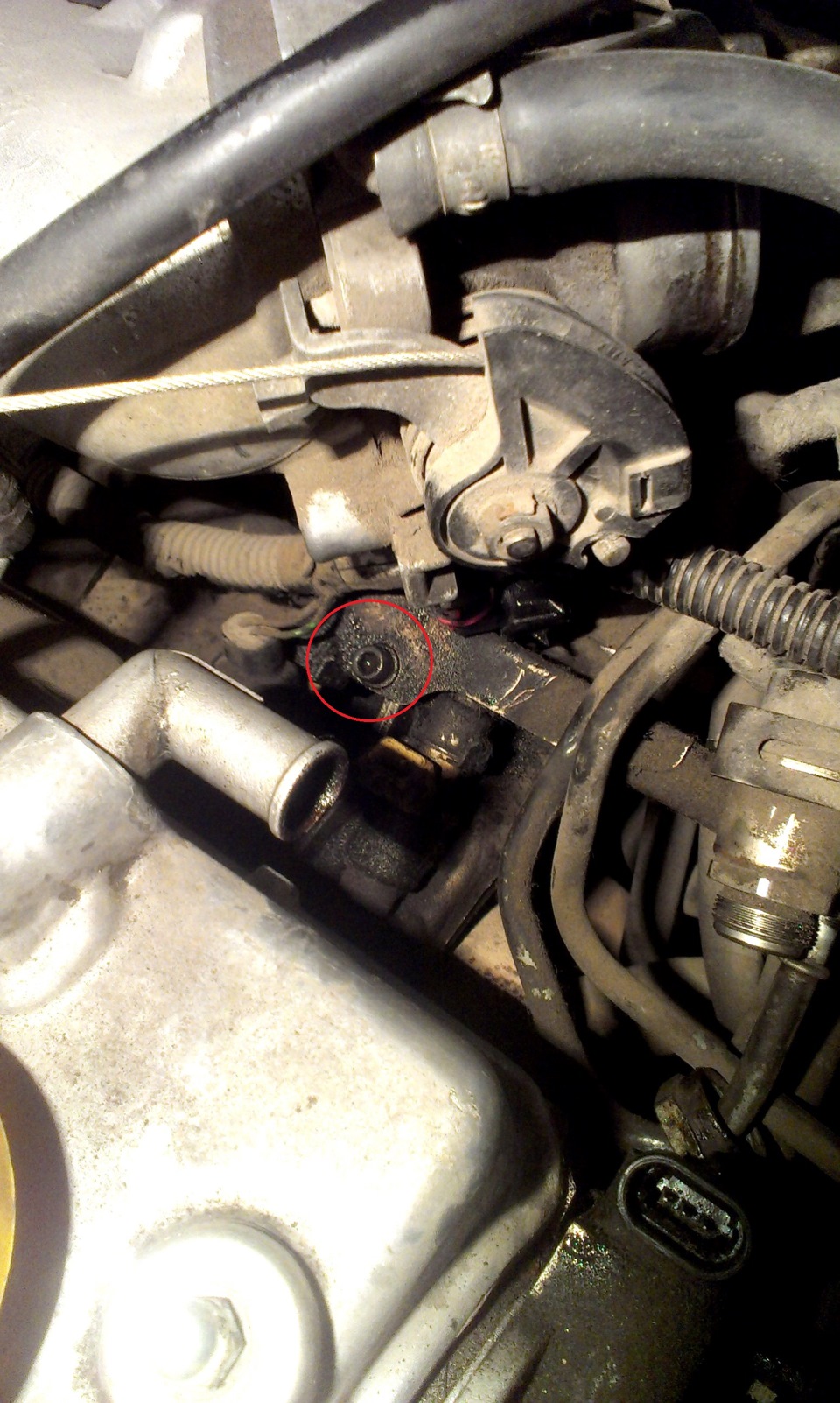

На данном этапе ВЕСЬМА рекомендую снять дроссельный узел, так как очень уж мешается)) Заодно можно его и его тоже почистить.

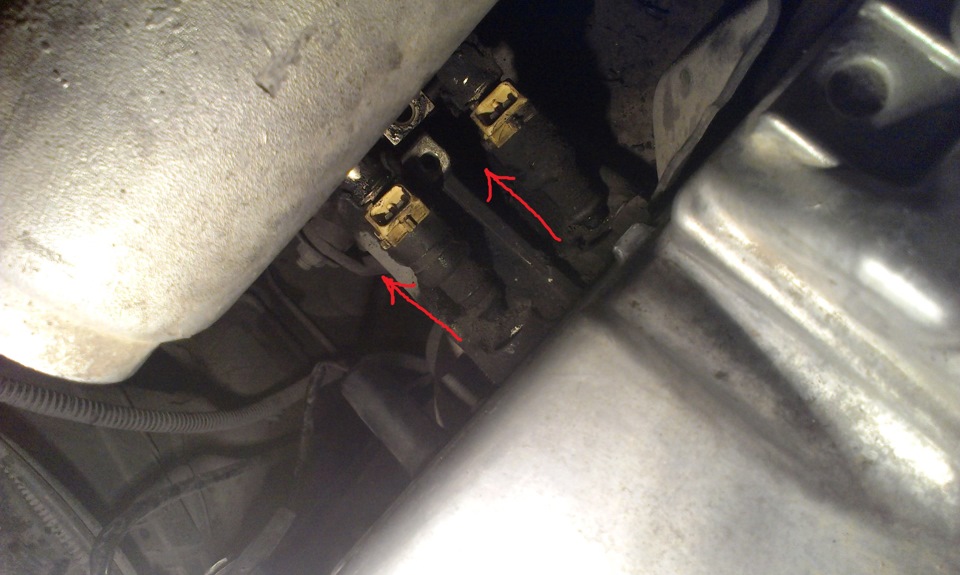

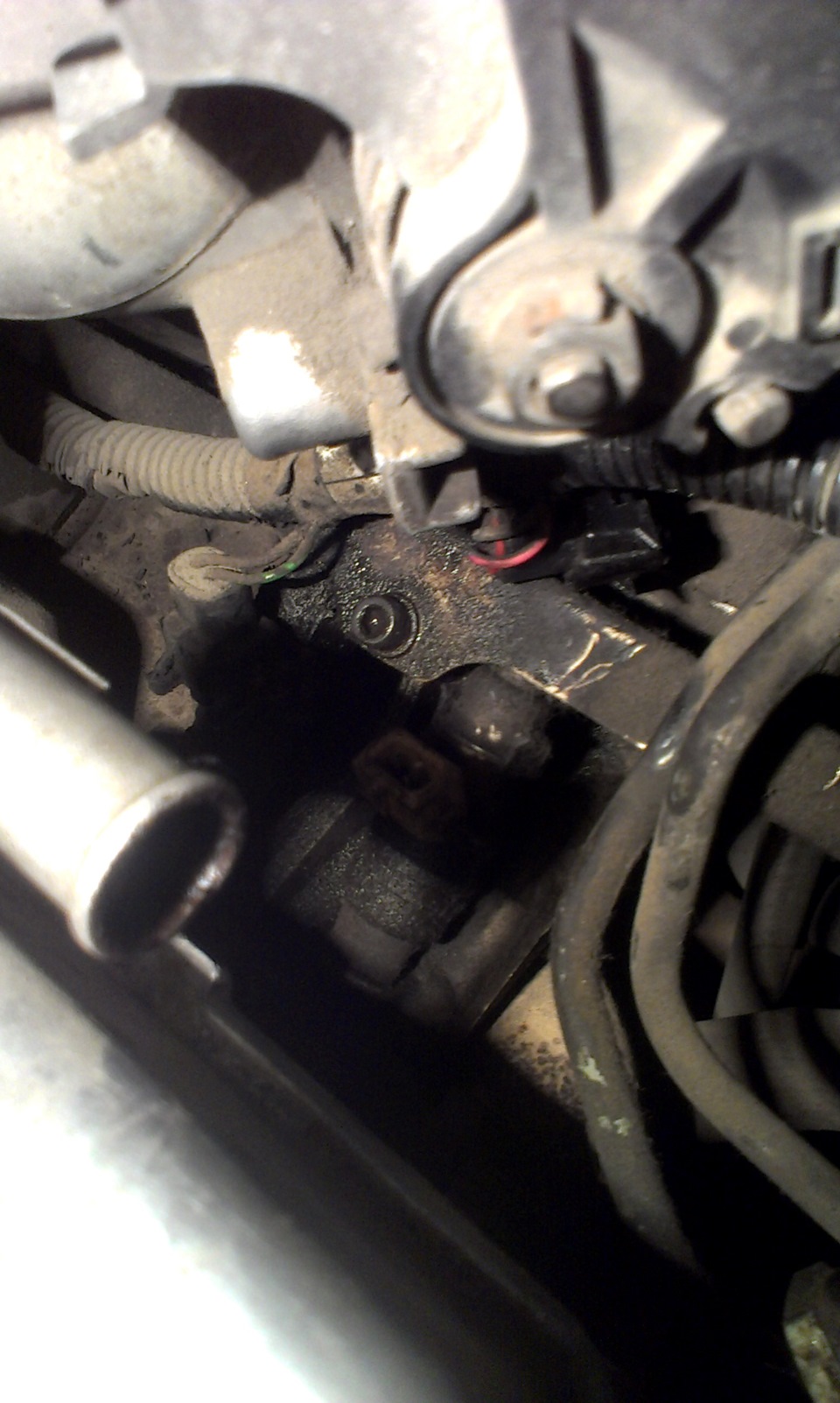

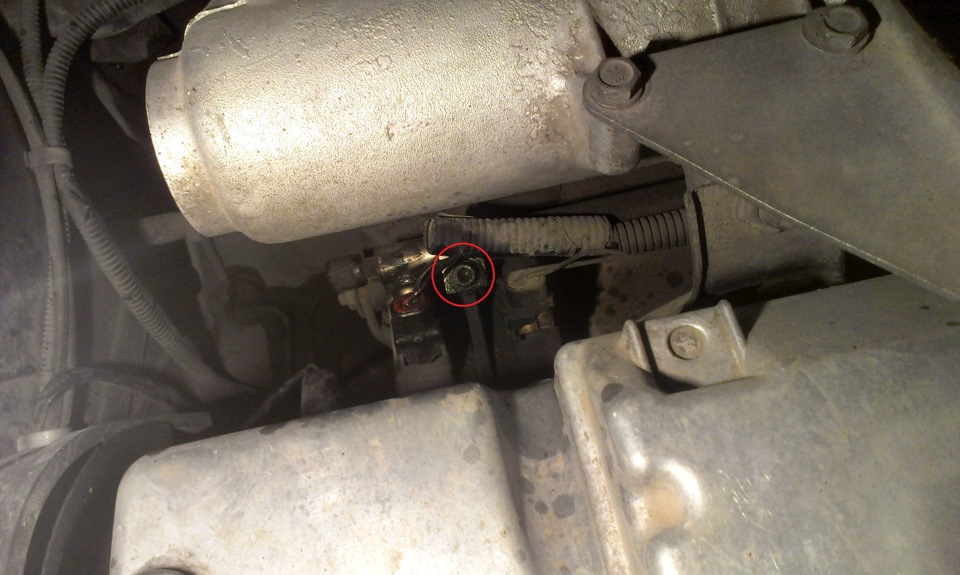

Далее нашел два болта с «оригинальной» шестигранной головкой))

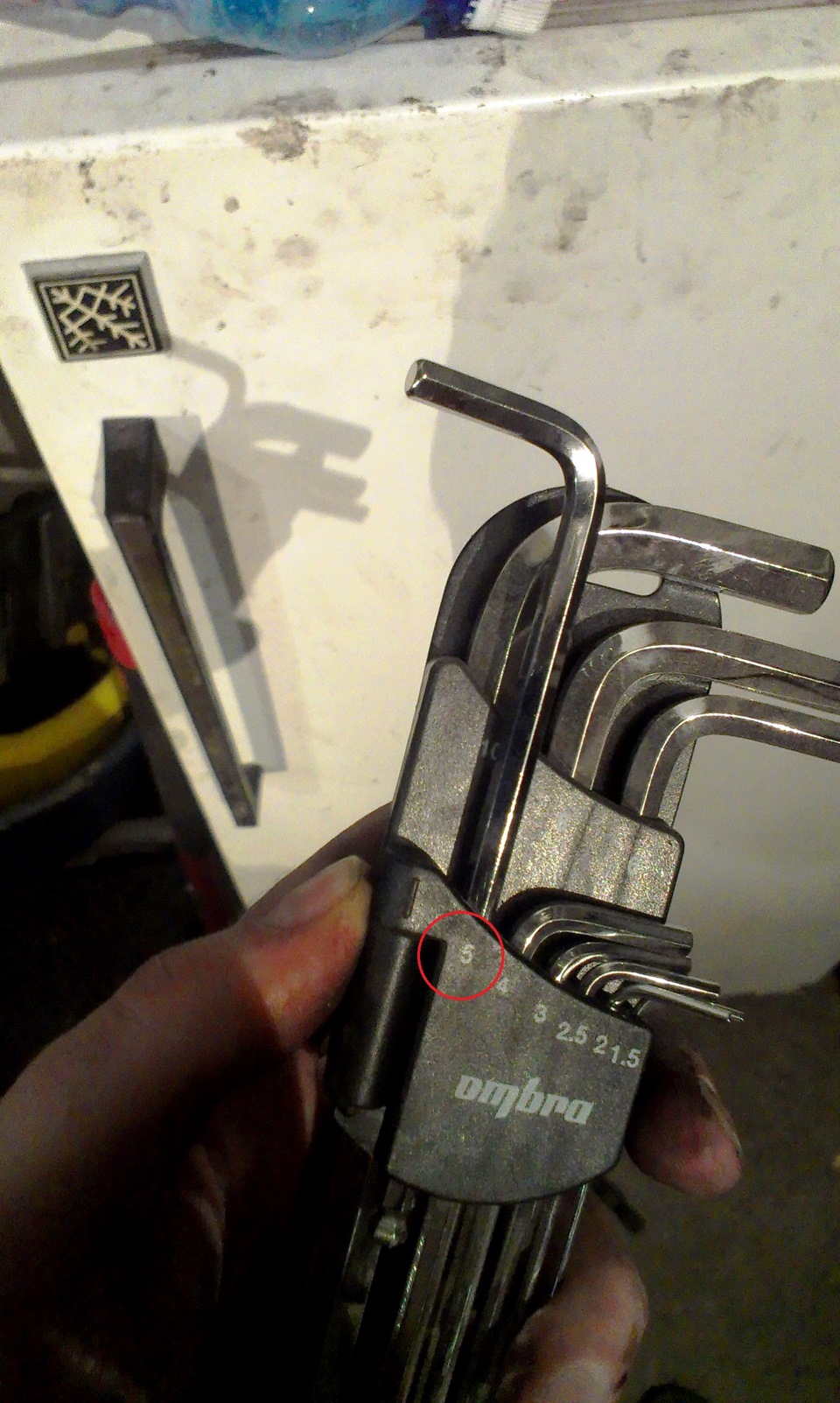

Очень удобно откручивать шестигранником под номером 5.

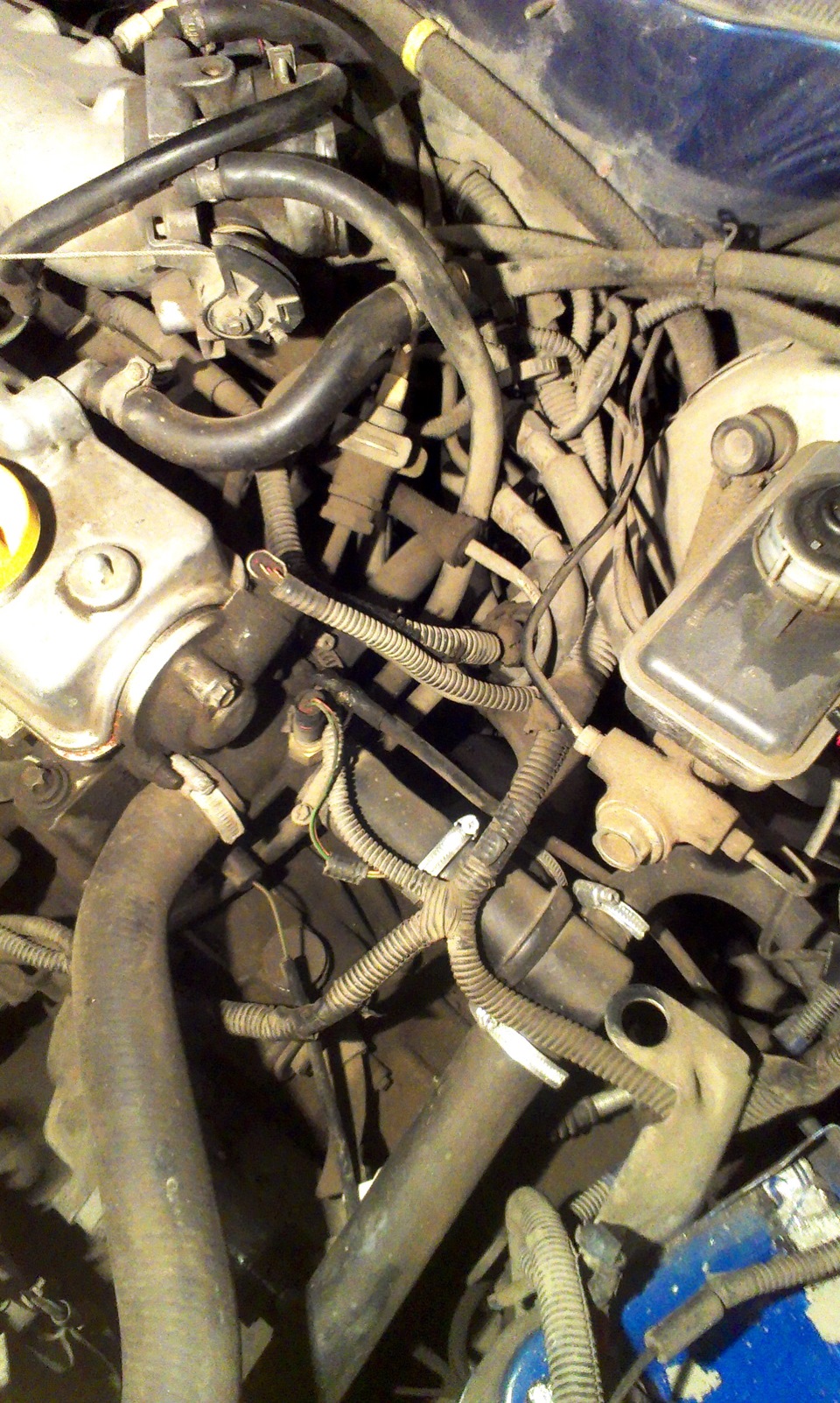

Приложив небольшое усилие вытащил форсунки из двигателя.

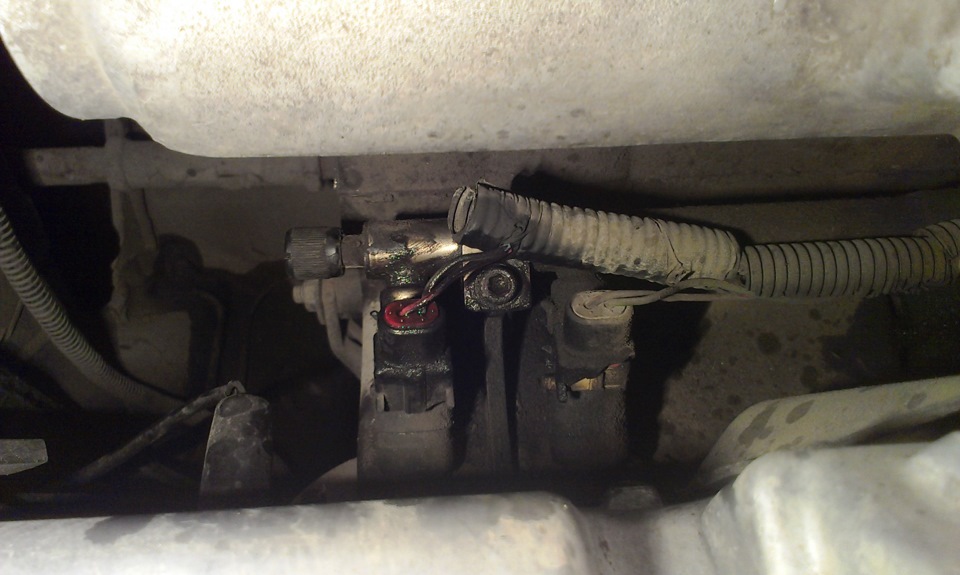

Как только я это сделал, начал потихоньку вытаскивать топливную рампу вместе с форсунками, немного поворачивая ее по кругу. Никаких проблем тут не возникло)

Вот и топливная рампа, вместе с форсунками и проводкой.

Источник

Снятие и чистка форсунок ВАЗ 2114

Калькулятор расчета производительности форсунки

Калькулятор расчета производительности форсунки онлайн

Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Как понять когда необходимо чистить топливные форсунки

• Потеря динамики во время разгона автомобиля.
• При нажатии на газ рывки и провалы во время езды.
• Двигатель троит и нестабильно работает.
• Увеличился расход топлива.
• Долгий запуск двигателя при работающем топливном насосе.
• Черный дым из выхлопной трубы.

На просторах интернета есть много инструкций и способов чистки топливных форсунок, но мы рекомендуем пользоваться самым надежным и проверенным — очистка в ультразвуковом стенде.

Необходимые для работы инструменты

• Шестигранник на 5мм;
• Два рожковых ключа на 17мм;
• Силиконовая смазка MANNOL 9963;
• Жидкость для очистки форсунок WYNN’S 76695.

Как снять и почистить

• Отключаем подачу топлива от топливной рампы.
• Отсоединяем электроразъем проводов на топливные форсунки.
• Откручиваем два болта крепления рампы и вытаскиваем её.
• Снимаем форсунки с рампы и устанавливаем их в специальный стенд
• После чистки собираем всё в обратном порядке.

Далее в нашем фотоотчете более детальная инструкция.

Начинаем производить снятие топливных форсунок для дальнейшей их очистки. Форсунки находятся за впускным коллектором.

Первым делом нам необходимо стравить давление топлива с топливной рампы. Для этого откручиваем пластиковый колпачок указанный на фото стрелкой.

И чем-то острым нажимаем на золотник, предварительно подставив емкость, чтобы не облить всё бензином.

Стравив давление закручиваем пластиковый колпачок обратно и откручиваем шестигранником на 5мм болт крепления топливной рампы.

С другой стороны коллектора между третей и четвертой форсункой находится еще один болт крепления топливной рампы.

Откручивать его удобно с помощью маленькой трещотки с удлинителями и битки на 5мм.

Под гофрой воздушного фильтра нам необходимо отсоединить шланг подачи топлива к рампе используя два ключа на 17мм. И отсоединить электроразъем проводов топливных форсунок.

Теперь, когда всё отключено, приподнимаем вверх топливную рампу с форсунками вытаскивая их с посадочного места в коллекторе.

И вытаскиваем рампу с форсунками и проводами в сторону правого крыла автомобиля.

Расположившись на столе отсоединяем электроразъемы от топливных форсунок, нажав на металлические скобки по бокам разъемов.

Вытаскиваем металлические фиксаторы форсунок. Они снимаются руками, но если возникают сложности, то можно воспользоваться отверткой.

Вытаскиваем с рампы форсунки и очищаем их от грязи, готовя к установке в стенд.

В специальном стенде для очистки форсунок мы создаем давление жидкости WYNN’S и смотрим чтобы форсунки не пропускали жидкость через себя. После мы включаем прерывистое открывание форсунок и смотрим на их распыл. Жидкость распыляется наполняя емкость в стенде.

После очистки форсунок, путем прохождения через них жидкости, мы опускаем форсунки в емкость с жидкостью WYNN’S и включаем режим очистки ультразвуком, устанавливая таймер на 30 минут.

После очистки меняем уплотнительные кольца форсунок, если это необходимо, и устанавливаем их обратно в топливную рампу. Рекомендуем перед установкой смазать уплотнительные кольца силиконовой смазкой, чтобы не повредить их во время сборки.

Также необходимо смазать резинки форсунок и со стороны установки в коллектор.

Вот весь инструмент необходимый для снятия и установки топливных форсунок.

Работа окончена. Перед первым запуском двигателя необходимо несколько раз включить и выключить зажигание, чтобы наполнить топливную рампу бензином.

Источник

Как поменять форсунки ВАЗ 2114-2115 или выполнить чистку форсунок

Топливная форсунка – электромагнитный клапан с маленьким отверстие, который открывается по команде электронного блока управления на определенное время. Через указанное отверстие под высоким давлением подается топливо, необходимое для формирования топливно-воздушной смеси.

На проблемы с форсунками обычно указывают следующие признаки:

• мотор с трудом заводится;
• двигатель работает нестабильно;
• силовой агрегат троит;
• заметны провалы и потеря мощности;
• плавают обороты;
• увеличен расход топлива;

В подобной ситуации инжекторные форсунки необходимо регулярно чистить или выполнять их замену. При этом на ВАЗ проверить, почистить или заменить форсунки 2114-2115 можно своими руками. Подробнее читайте в нашей статье.

Инжектор 2114-2115: особенности

Система подачи топлива на ВАЗ 2114 не отличается сложностью по сравнению с аналогами. Если коротко, схема устройство и работы всей системы следующая:

1. Топливный насос накачивает горючее из бака;
2. Топливо поступает к двигателю по топливным магистралям, создавая давление в топливной рампе (рейке);
3. На топливной рейке установлены инжекторные форсунки;
4. Электронный блок управления посылает сигнал и открывает форсунки на определенное время, чтобы подать необходимое количество топлива в двигатель.
5. Излишки топлива «сбрасываются» обратно в бак через обратную магистраль благодаря работе регулятора давления в топливной рампе;

В результате в двигатель подается ровно столько топлива, сколько необходимо для формирования оптимальной рабочей смеси для того или иного режима работы. Это позволяет сделать инжектор более экономичным, форсунка 2114 работает эффективно и мотор на разных режимах получает «правильную» смесь топлива и воздуха.

Форсунки на ВАЗ 2114, независимо от количества клапанов (8 и 16 клапанный мотор) ставятся по одной на цилиндр. При этом впрыск топлива происходит не напрямую в цилиндр, а во впускной коллектор. Именно там бензин смешивается с воздухом. Основная задача форсунки — эффективно распылить топливо в коллекторе, чтобы получить качественную смесь.

Почему нужна чистка или замена форсунок

Основной проблемой является загрязнение отверстия форсунки, когда горючее не может нормально распыляться.

Если форсунка полностью перестает работать, топливо в цилиндр не поступает. Еще бывает неполадка, когда форсунки не полностью открываются/закрываются, не держат давление и «льют» топливо в коллектор.

В противном случае:

• эффективность подачи топлива в мотор нарушается;
• пропадает мощность двигателя;
• ухудшается качество смеси топлива и воздуха;
• силовой агрегат работает неровно;
• увеличивается расход топлива.

Причины сбоев в работе инжектора

В норме норме форсунки должны работать с высокой четкостью, скорость их работы также очень высокая (открытие и закрытие происходит несколько раз за 1 секунду).

Это необходимо для бесперебойного питания двигателя «оптимальной» смесью на разных режимах, а также в целях обеспечения мелкодисперсного распыления бензина (для лучшего смешивания топлива с воздухом). Также важно, чтобы форсунка имела плотное закрытие, не допуская утечек горючего во впускной коллектор.

Обратите внимание, необходимость заменить форсунки 2114 возникает намного реже, чем необходимость очистки. Причина — достаточно высокая надежность инжекторов. В результате устранить проблемы зачастую удается при помощи чистки форсунок.

Проверка форсунок без снятия

Прежде всего, на заведенном моторе нужно пощупать форсунки рукой. В норме они вибрируют, так как постоянно открываются и закрываются. Если какая-либо форсунка не вибрирует, это указывает на то, что она не работает.

Причин выхода из строя несколько:

• не приходит управляющий сигнал;
• нет питания;
• инжектор вышел из строя.

На начальном этапе проверять необходимо питание на форсунку, разъемы, контакты, проводку и т.д. Если диагностика не дает результатов, возможно, форсунка подлежит замене.

Как снять форсунки с автомобиля

Даже если все форсунки работают, проверить качество их работы можно только после демонтажа с двигателя. Также для наилучшей очистки инжекторы требуется снимать.

Для чистки форсунок, проверки или замены их необходимо снять с машины. Для этого:

1. Мотор нужно заглушить, далее снимается клемма с аккумулятора, также для удобства снимается патрубок воздушного фильтра;
2. Затем потребуется выполнить сброс давления в топливной рейке (сзади на рейке есть клапан, прикрытый колпачком). Колпачок нужно снять, на клапан нажимают тонкой отверткой или шилом.
3. Теперь нужно отсоединить обе топливные трубки, отключить разъемы от форсунок и открутить топливную рампу;
4. Сами форсунки снимаются вместе с рампой;
5. Чтобы снять инжекторы, следует отодвинуть фиксирующую шайбу, после чего форсунку можно извлечь;

После нажатия на кнопку форсунка должна открываться, причем жидкость также должна распыляться равномерно. Не допускается, чтобы жидкость разбрызгивалась. Также после отключения кнопки форсунка не должна протекать.

Конечно, такой метод не позволяет точно определить качество распыла и оценить эффективность работы инжектора, однако позволяет убедиться в том, что форсунка работает /не работает на открытие/закрытие, через нее проходит/не проходит жидкость и она течет/не течет. Однако для точной проверки форсунку нужно диагностировать отдельно.

Чистка инжектора: как выполняется

Если заметны сбои в работе инжектора, необходимо знать, как почистить форсунки ВАЗ 2114. Выполнить такую очистку можно двумя способами:

• чистка форсунок со снятием;
• очистка инжектора без снятия;

Наиболее правильным методом является промывка форсунок на специальном стенде. Стенд позволяет оценить производительность форсунки, эффективно устранить загрязнения и затем проверить качество распыла. Если результат неудовлетворительный, проблемы с распылом, а также открытием/закрытием устраняют при помощи метода очистки форсунок ультразвуком.

Что касается второго способа — чистка форсунок на машине без снятия считается больше профилактической мерой и не позволяет удалить стойкие загрязнения. Для такой очистки необходимо залить в бензобак специальный очиститель или подать подобный очиститель напрямую к форсункам, минуя систему топливоподачи (выполняется при помощи специальной установки).

Промывка форсунки своими руками

В процессе эксплуатации ВАЗ 2114 форсунки необходимо периодически промывать. Сделать это можно как на специальном оборудовании, так и самостоятельно. После снятия инжекторов с автомобиля можно приступать к их самостоятельной чистке.

Для этого потребуется:

• снять с форсунок уплотнительные кольца;
• замочить форсунки в ацетоне или бензине;
• извлечь инжекторы и аккуратно прочистить сопла тонкой иголкой;
• промыть форсунки внутри путем подачи очистителя;

В рамках очистки форсунку через кнопку с проводкой подключают к аккумулятору. В шприц необходимо набрать жидкость и подсоединиться через трубку к форсунке. Затем давление создается шприцем и нажимается кнопка, жидкость распыляется. Процедуру повторяют несколько раз.

Рекомендации и советы

Показателем нормальной работы форсунки является качественный распыл жидкости. Также после промывки форсунок рекомендуется заменить топливные фильтры, при необходимости дополнительно очищается сетка-фильтр бензонасоса. Это необходимо, чтобы грязь из топливной системы повторно не забивала инжекторы.
