Обзор и тестирование материнской платы ROG STRIX B350-F GAMING: флагман на AMD B350
Если Intel в платформе Socket LGA1151 активно продвигает идею с возможностью разгона лишь на материнских платах с чипсетами Intel Z-серии (Intel Z170 / Z270), то AMD в Socket AM4 обеспечила такую функциональность не только во флагманском AMD X370, но и в более доступном AMD B350. Подобный шаг позволяет пользователям не переплачивать за ненужную им функциональность в виде возможности установки пары видеокарт по схеме x8+x8 и дополнительные интерфейсы, но гарантирует возможность получения бонуса к производительности при помощи разгона.
Именно эти особенности и позволили компании ASUS реализовать на AMD B350 весьма интересную материнскую плату ROG STRIX B350-F GAMING, о которой мы и поговорим в данном обзоре. При средней стоимости порядка $138, она фактически является флагманским устройством на данном чипсете в линейке производителя. Давайте разберемся, в каких же случаях стоит рассматривать ее к покупке.
Спецификация
ROG STRIX B350-F GAMING
AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)
2 x PCI Express 3.0 x16 (AMD Ryzen (x16 / x8+x4) или AMD A / Athlon (x8+x0))
1 x PCI Express 2.0 x16 (x4)
3 x PCI Express 2.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA и PCIe 3.0 x2 для AMD A / Athlon))
6 x SATA 6 Гбит/с
RAID 0, RAID 1, RAID 10
1 x Intel WGI211AT (10/100/1000 Мбит/с)
8-канальная с дизайном ROG SupremeFX
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
2 x разъема вентиляторов CPU (4-контактные)
1 х разъем подключения водоблока СВО (4-контактный)
3 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O
1 x DisplayPort
4 x USB 3.1 Gen 1
2 х USB 3.1 Gen 2
5 x аудиопортов
1 x Optical S/PDIF out
Внутренние порты I/O
1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1
2 x USB 2.0 с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP 1.0, ACPI 6.1, SM BIOS 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация

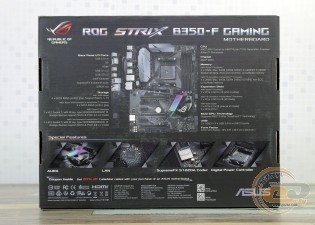

Материнская плата ROG STRIX B350-F GAMING поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

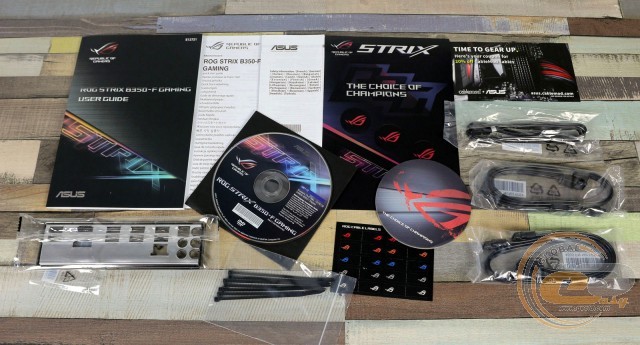

В комплекте поставки, помимо привычного диска с ПО, бумажной документации и заглушки интерфейсной панели, мы обнаружили переходник для подключения светодиодной ленты, одноразовые стяжки и четыре кабеля SATA.
Дизайн и особенности платы

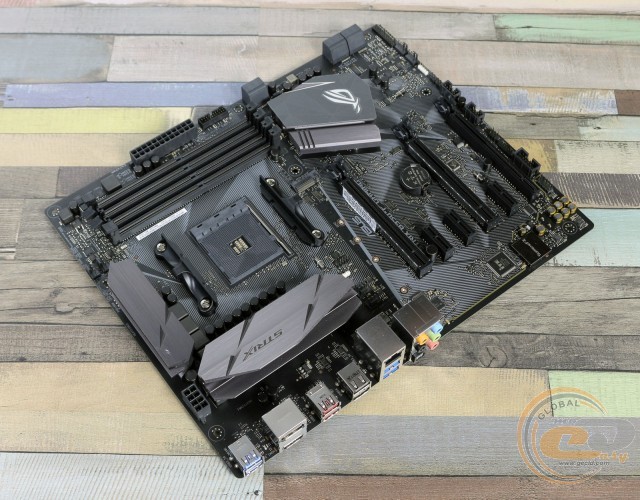

Модель ROG STRIX B350-F GAMING выполнена на печатной плате черного цвета формата ATX (305 x 244 мм). Аналогичный цвет использован при оформлении слотов расширения и чипсетного радиатора. В итоге облик новинки достаточно строгий и в тоже время не скучный благодаря узору белого цвета на текстолите.

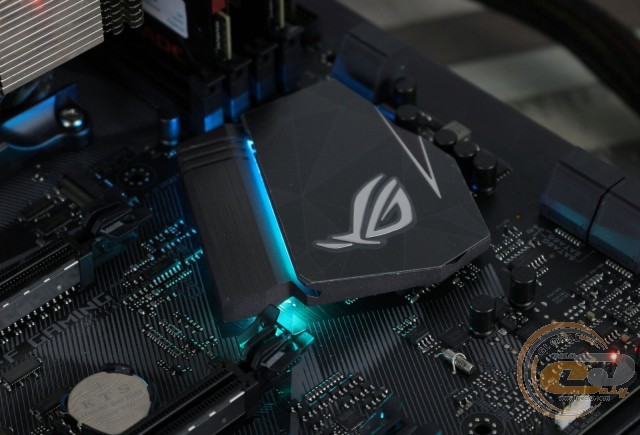

Уже традиционным достоинством современных плат ASUS становится наличие регулируемой подсветки ASUS AURA Sync. В данном случае иллюминацией может похвастать только чипсетный радиатор, регулировать параметры которой можно в комплектном ПО.
Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на достаточно большое количество набортных элементов.

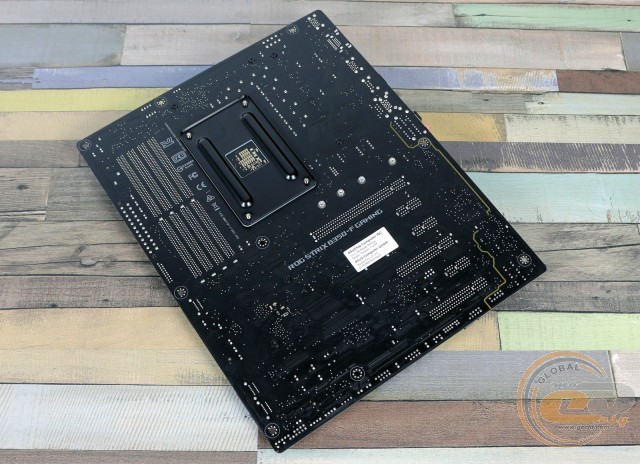

Взглянув на обратную сторону ROG STRIX B350-F GAMING, можно отметить стандартную опорную пластину процессорного разъема, а также винты, удерживающие радиаторы системы охлаждения.

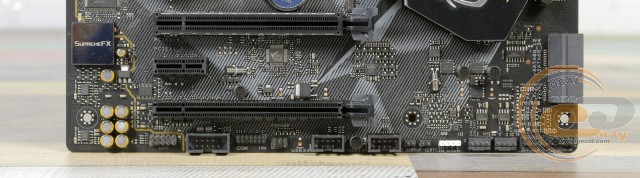

В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты TPM и COM, разъем подключения температурного датчика, джампер для сброса CMOS, коннектор для светодиодной ленты, пара разъемов для системных вертушек, а также колодка подключения фронтальной панели.
Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних.

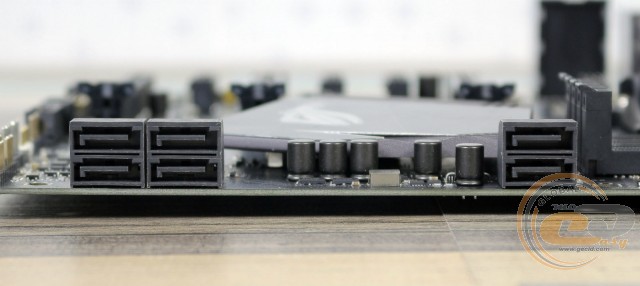

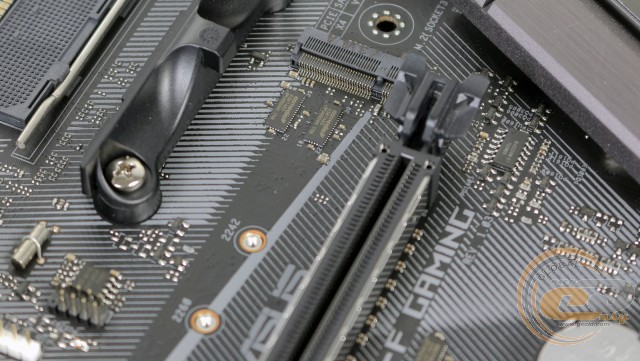

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Отметим, что при установленном процессоре AMD Ryzen порт M.2 Socket 3 поддерживает как SATA, так и PCIE 3.0 x4 накопители, тогда как для решений AMD A / AMD Athlon возможна работа только в режимах SATA и PCIE 3.0 x2.

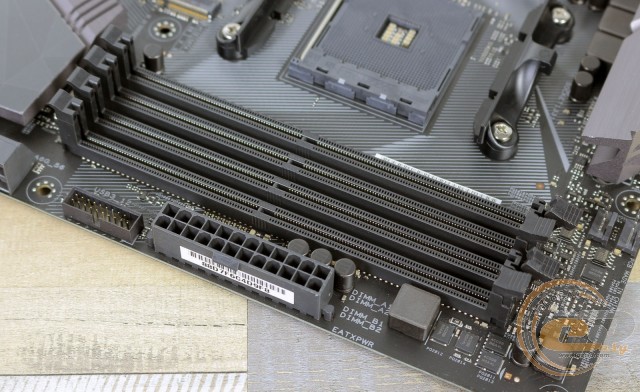

Системная плата ROG STRIX B350-F GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим колодку подключения выносной панели с интерфейсами USB 3.1 Gen 1. Всего на плате реализована поддержка шести портов USB 3.1 Gen 1: двух внутренних и четырех на интерфейсной панели.

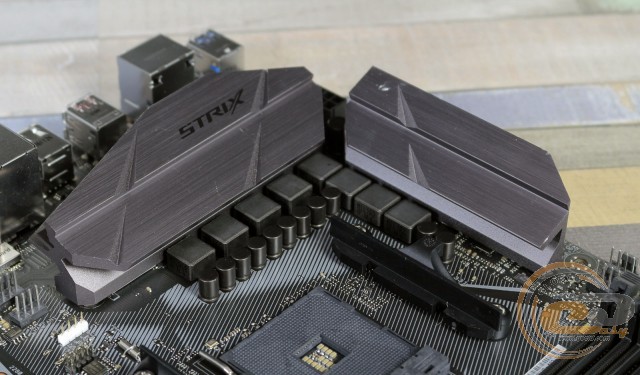

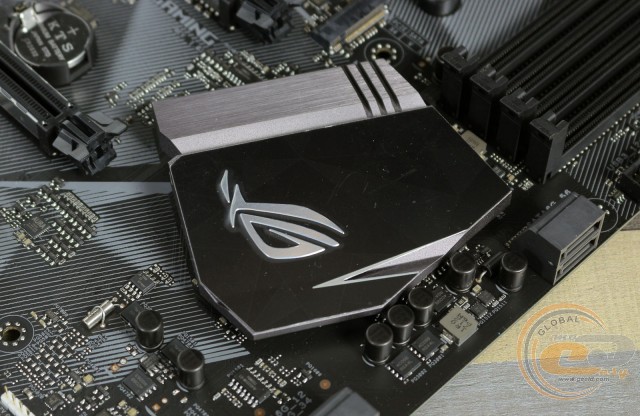

Система охлаждения состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 36,2°C (при разгоне – 36,5°C);
- верхний радиатор охлаждения элементов подсистемы питания – 40,3°C (при разгоне − 44,2°C);
- нижний радиатор охлаждения элементов подсистемы питания –45,3°C (при разгоне − 61,1°C);
- дроссели подсистемы питания – 57,4°C (при разгоне − 83,3°C).
Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

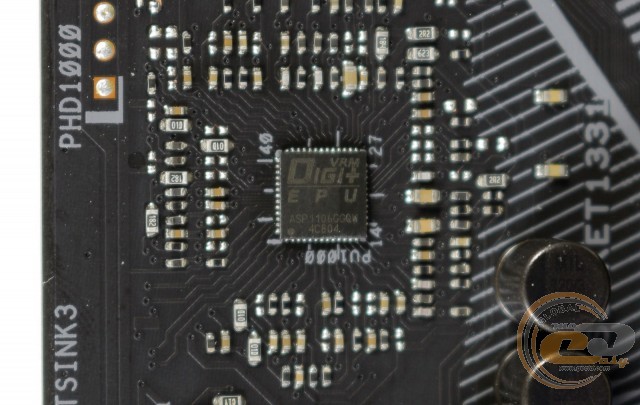

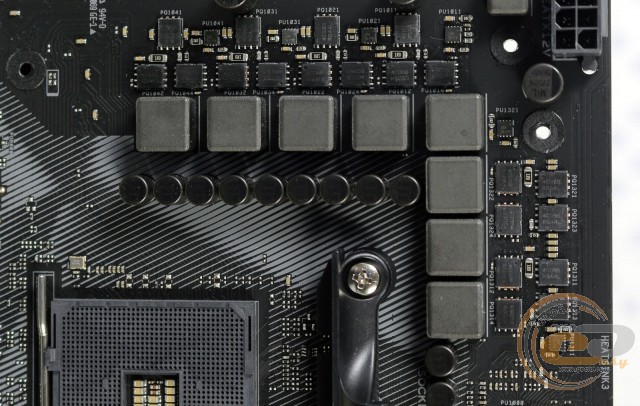

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

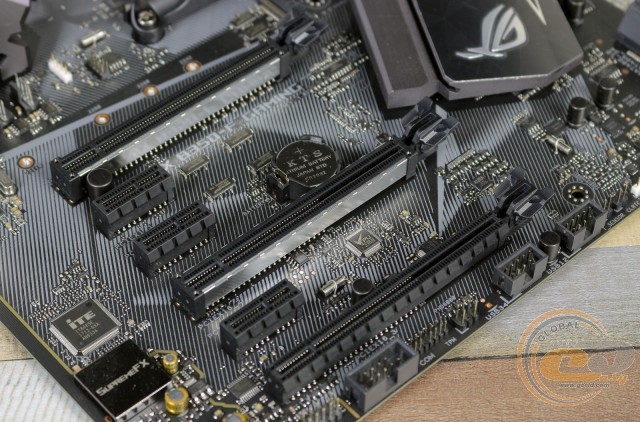

Для расширения функциональности у пользователя есть в распоряжении шесть слотов:
- PCI Express 3.0 x16 (в режиме х16 либо x8);
- PCI Express 2.0 x1;
- PCI Express 2.0 x1;
- PCI Express 3.0 x16 (в режиме х4);
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (в режиме x4).
Из трех слотов PCI Express x16 к процессору подключены только два (с усиленной конструкцией разъемов), которые и делят между собой все доступные 16 процессорных линий стандарта PCIe 3.0 (в случае использования CPU серии AMD Ryzen). Несмотря на это, возможности установить пару видеокарт по схеме x8+x8 у вас не будет из-за ограничений чипсета. В свою очередь третий слот подключен к набору системной логики и использует только 4 линии. К тому же он делит пропускную способность с первым и третьим слотами PCI Express 2.0 x1, поэтому будет ограничен одной линией в случае установки платы расширения в любой из разъемов PCI Express 2.0 x1.
Отдельно отметим, что в случае установки одного из процессоров AMD A / AMD Athlon пропускная способность первого PCI Express 3.0 x16 будет ограничена восемью линиями, тогда как второй слот будет и вовсе отключен.

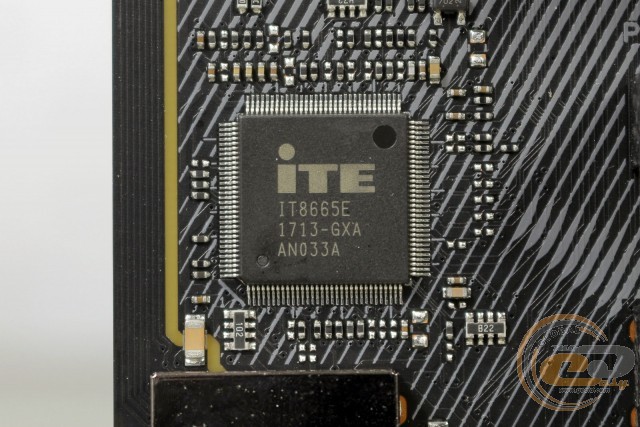

Возможности Multi I/O возложены на микросхему ITE IT8665E, которая обеспечивает мониторинг и работу порта COM.

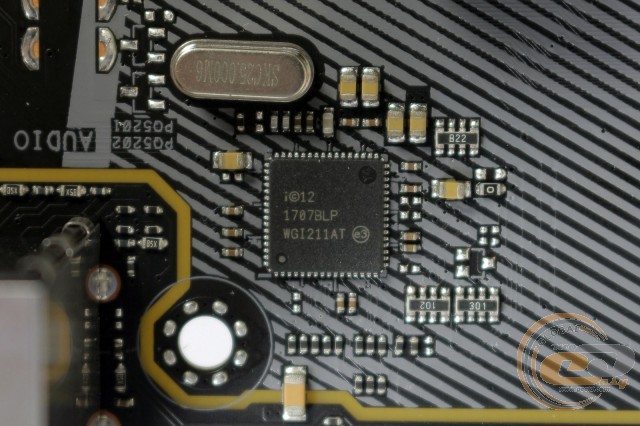

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. Приоритизацию трафика поможет осуществить фирменная технология ROG GameFirst IV.

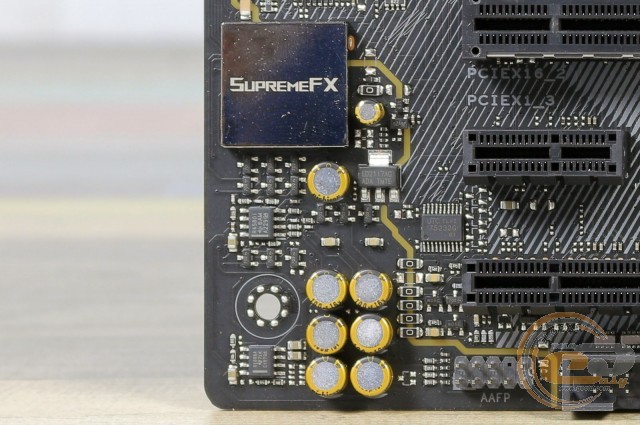

Предустановленный на материнской плате HDA-кодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Для обеспечения максимального качества звука применяются аудиоконденсаторы компании Nichicon. Также можно заметить пару усилителей (TI RС4580 и OPA1688), которые используются для поддержания высокоомных наушников.

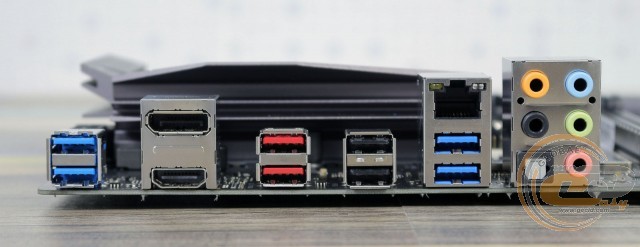

На интерфейсную панель тестируемой модели выведены следующие порты:
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 х USB 3.1 Gen 2;
- 2 x USB 2.0;
- 5 x аудиопортов;
- 1 x Optical S/PDIF out;
Интерфейсная панель новинки выгодно отличается наличием восьми портов USB и удобным подключением многоканальной акустики, а при необходимости ее можно дополнить портом COM при помощи соответствующей колодки на печатной плате. Не лишним также будет отметить наличие двух видеовыходов, которые будут актуальны исключительно для APU AMD A для платформы Socket AM4.
Возможности организации охлаждения внутри системного корпуса у ROG STRIX B350-F GAMING очень хорошие. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, один предназначен для подключения водоблока СВО, в то время как еще три используются для системных вертушек.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

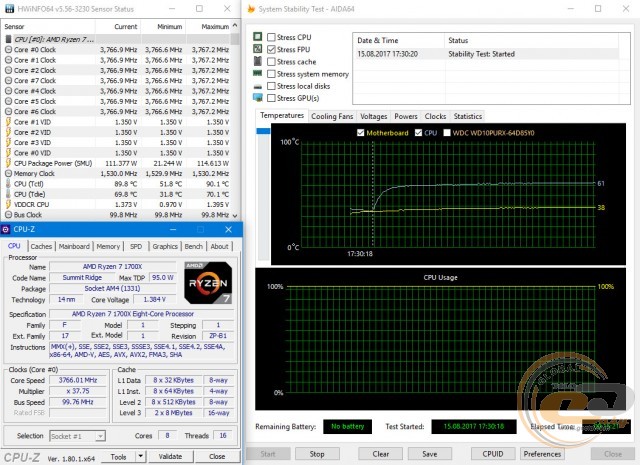

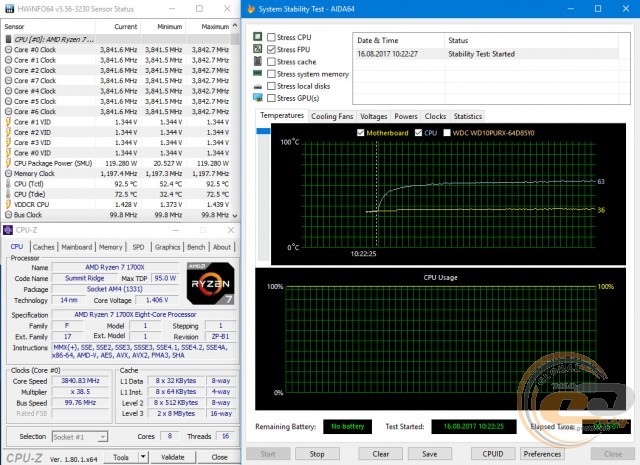

Воспользовавшись функцией автоматического разгона через BIOS в режиме «TPU I», мы получили частоту процессора AMD Ryzen 7 1700X на уровне 3766 МГц при напряжении 1,35 В.
В ручном режиме удалось повысить частоту AMD Ryzen 7 1700X до 3840 МГц при напряжении 1,344 В (в BIOS мы выставили автоматическое управление напряжением и множитель «38,5»).
Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3066 МГц.
Тестирование
Для проверки возможностей материнской платы ROG STRIX B350-F GAMING использовалось следующее оборудование:
AMD Ryzen 7 1700X (Socket AM4, 3,4 ГГц, L3 16 МБ)
Turbo Boost: enable
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum
WD Purple (WD10PURX, 1 ТБ)
ASUS DRW-1814BLT SATA
Seasonic X-560 Gold (SS-560KM Active PFC)
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)
Philips Brilliance 240P4QPYNS

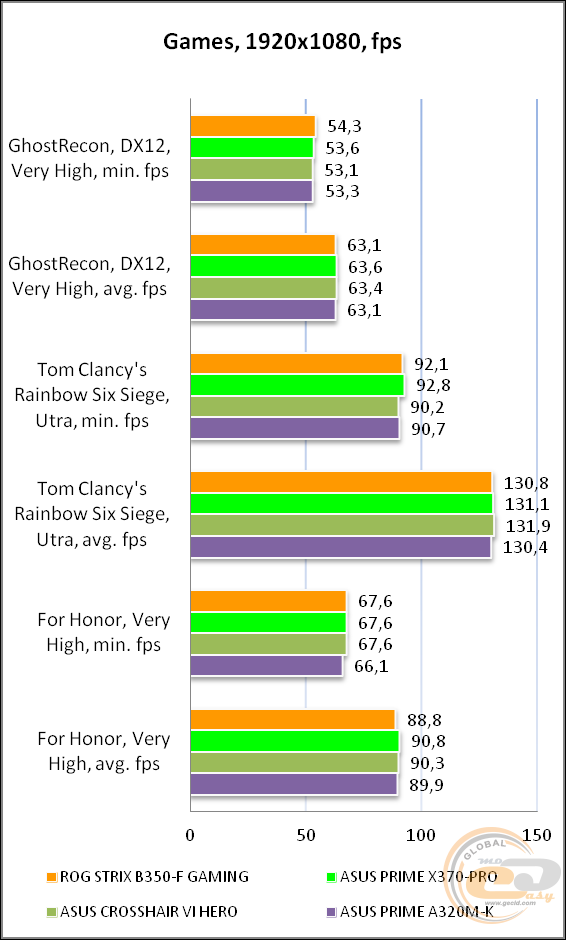

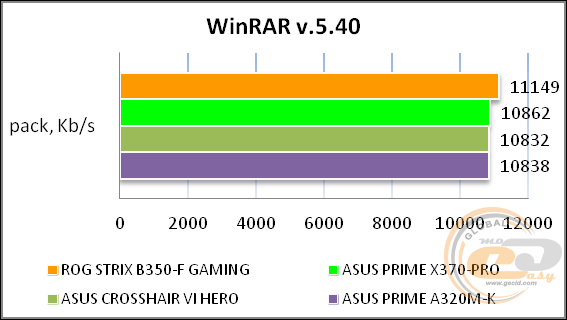

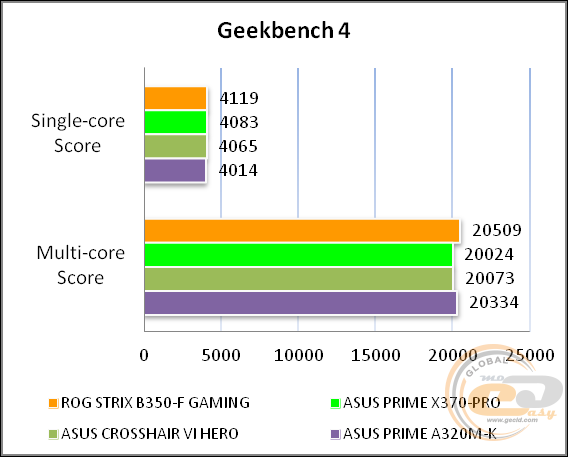

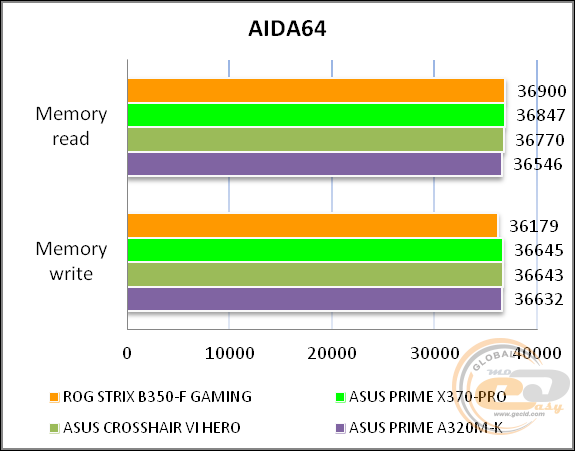

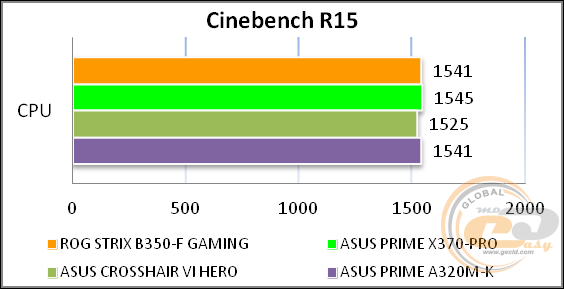

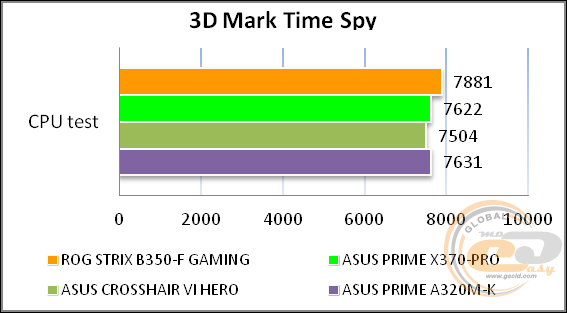

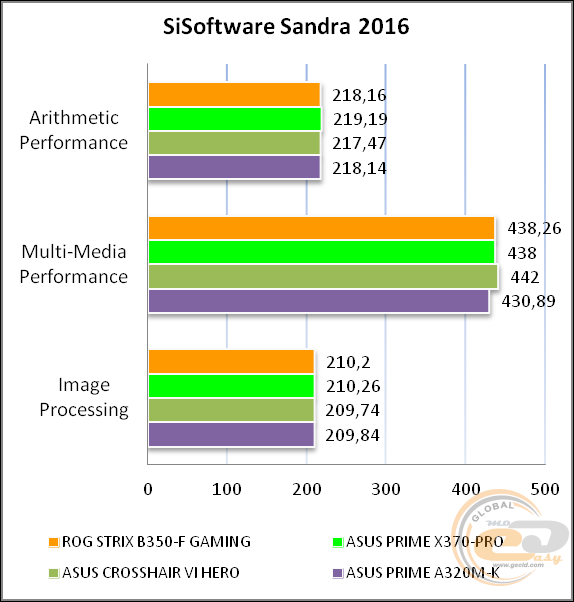

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC S1220A
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
Источник
