Обзор и тестирование материнской платы ROG STRIX Z270E GAMING: достойная звания флагмана
Продолжая наше знакомство с обновленной линейкой ROG STRIX компании ASUS, в данном обзоре мы затронем самую дорогую модель образца начала 2017 года на чипсете Intel Z270. То есть речь пойдет о ROG STRIX Z270E GAMING, которая фактически является флагманом линейки и предлагается в среднем за $244.
По сравнению с рассмотренной нами ранее ROG STRIX Z270F GAMING, в глаза сразу же бросается наличие предустановленного модуля беспроводных интерфейсов 802.11ac Wi-Fi и Bluetooth 4.1, а также разница в стоимости порядка $30. Давайте же разберемся, есть ли еще какие-либо существенные отличия между ними. Стоит ли переплачивать за флагманское решение либо можно сэкономить и купить более доступную модель?
Спецификация
Производитель и модель
ROG STRIX Z270E GAMING
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц
2 x PCI Express 3.0 x16 (x16 / x8+x8)
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)
6 x SATA 6 Гбит/с
Intel Optane Memory Ready
RAID 0, RAID 1, RAID 5, RAID 10
1 x Intel WGI219V (10/100/1000 Мбит/с)
802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO)
8-канальная с дизайном ROG SupremeFX
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
2 x разъема вентиляторов CPU (4-контактные)
1 х разъем подключения водоблока СВО (4-контактный)
3 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O
1 x DisplayPort
1 х USB 3.1 Type-C
1 х USB 3.1 Type-A
1 x Optical S/PDIF out
5 x аудиопортов
2 х разъема для комбинированной антенны Wi-Fi и Bluetooth
Внутренние порты I/O
1 x USB 3.0 с поддержкой подключения двух USB 3.0
3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Тестируемая модель попадает в руки покупателя в картонной коробке с уже хорошо нам знакомым оформлением, выполненным преимущественно в темных тонах и с цветным логотипом серии на лицевой стороне. Отметим и отличное информационное наполнение упаковки, которое полностью отображает ключевые преимущества и технические характеристики материнской платы.
В коробке мы обнаружили следующий набор аксессуаров:
- диск с ПО;
- набор бумажной документации;
- заглушку интерфейсной панели;
- четыре SATA-шлейфа;
- инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
- мостик 2-Way NVIDIA SLI;
- набор маркировочных наклеек для кабелей;
- картонную подставку для чашки;
- набор креплений для декоративных элементов, распечатанных на 3D-принтере;
- комбинированную антенну Wi-Fi и Bluetooth;
- кабель подключения светодиодной ленты.
Дизайн и особенности платы
При беглом осмотре найти какие-либо отличия в дизайне между ROG STRIX Z270E GAMING и ROG STRIX Z270F GAMING невозможно: обе модели выполнены в едином симпатичном стиле на печатной плате формата ATX (305 x 244 мм).
LED-подсветка также идентична, и она заключается в наличии светодиодов на пластиковом защитном кожухе над интерфейсной панелью. Также к обеим моделям можно подключить светодиодную ленту при помощи комплектного кабеля.
Иллюминация может просто гореть определенным цветом, выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.
К компоновке набортных элементов и удобству сборки никаких претензий у нас не возникло, ведь все порты и разъемы расположены на оптимальных местах, а DIMM-слоты оборудованы защелками только с одной стороны.
Взглянув на обратную сторону печатной платы, можно отметить только опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.
По традиции нижняя часть печатной платы встречает нас наибольшим количеством элементов. Тут расположены: колодка подключения аудиоразъемов передней панели, порты COM и TPM, разъемы подключения температурных датчиков и светодиодной ленты, а также колодка подключения фронтальной панели.
Дополнительно отметим четыре колодки активации портов USB: три USB 2.0, одна из которых совмещена с разъемом ROG_EXT, и одну для USB 3.0. Всего на плате, как и на ROG STRIX Z270F GAMING, силами чипсета Intel Z270 реализована поддержка шести внутренних портов USB 2.0. Что же касается USB 3.0, то их также шесть: два внутренних и четыре внешних.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с.
Ввиду недостаточного количества свободных чипсетных линий, слот M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. В свою очередь второй слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_5» и «SATA_6») при установке PCIe x4 M.2-накопителя.
Взглянув на правую сторону платы ROG STRIX Z270E GAMING, можно увидеть четыре DIMM-слота для установки в двухканальном режиме модулей оперативной памяти стандарта DDR4-3866 МГц общим объемом до 64 ГБ. Здесь же можно обнаружить и первое отличие по сравнению с ROG STRIX Z270F GAMING. Оно заключается в наличии колодки подключения выносной панели с портами USB 3.1.
При этом данный разъем делит пропускную способность с двумя слотами PCI Express 3.0 x1 («PCIE_x1_2» и «PCIE_x1_4»), которые будут недоступны в случае подключения выносной панели.
Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 33,9°C (при разгоне – 32,1°C);
- верхний радиатор охлаждения элементов подсистемы питания – 36°C (при разгоне − 37°C);
- нижний радиатор охлаждения элементов подсистемы питания – 43,4°C (при разгоне – 45°C);
- дроссели подсистемы питания – 46,5°C (при разгоне − 50,1°C).
Сравнивая полученные результаты с ROG STRIX Z270F GAMING, можно отметить, что разница составляет порядка 1,5°C, что легко укладывается в пределы погрешности измерений. В целом обе платы демонстрируют отличную эффективность работы системы охлаждения, и вам не придется переживать о перегреве ключевых компонентов подсистемы питания даже при большой нагрузке.
Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Возможности расширения функциональности материнской платы ROG STRIX Z270E GAMING идентичны таковым у рассмотренной ранее платы и заключаются в наличии семи слотов:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х16 либо х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х4).
Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.
Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DisplayPort и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.
Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг и управляет портами PS/2 и COM.
Корректная работа всех портов USB 3.1 обеспечена силами пары микросхем ASMedia ASM2142.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита GameFirst IV.
7.1-канальная аудиоподсистема с дизайном ROG SupremeFX основана на кодеке Realtek ALC S1220A. Она обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.
На интерфейсную панель тестируемой модели выведены следующие порты:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.0;
- 1 х USB 3.1 Type-C;
- 1 х USB 3.1 Type-A;
- 5 x аудиопортов;
- 1 х оптический S/PDIF Out;
- 2 х разъема для комбинированной антенны Wi-Fi и Bluetooth.
Второе отличие между ROG STRIX Z270E GAMING и ROG STRIX Z270F GAMING заключается в наличии предустановленного модуля беспроводных интерфейсов, основанного на контролере Qualcomm Atheros QCA6174. Он реализует поддержку стандартов Bluetooth 4.1 и 802.11a/b/g/n/ac Wi-Fi на двух частотных диапазонах (2,4 / 5 ГГц).
В остальном же интерфейсные панели обеих материнских плат предлагают идентичные возможности, которые заключаются в наличии трех видеовыходов, большом количестве портов USB и возможности вынести на заднюю панель COM порт.
У ROG STRIX Z270E GAMING имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как еще три используются для системных вертушек.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

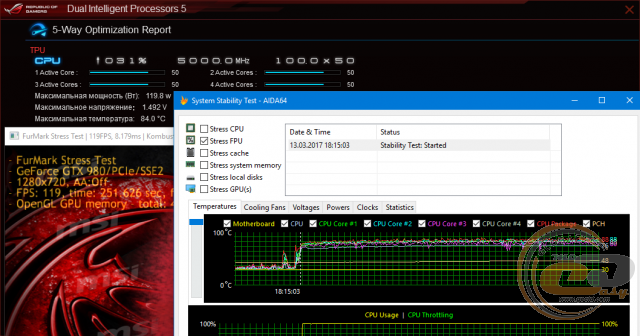

Воспользовавшись функцией автоматического разгона в фирменной утилите в режиме «TPU I», мы получили частоту процессора Intel Core i5-7600K на уровне 5 ГГц при напряжении 1,492 В.

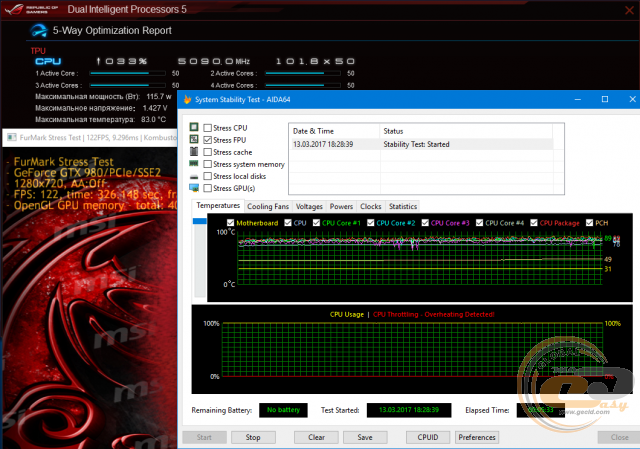

После активации функции автоматического разгона ЦП в режиме «TPU II» была получена частота ядер на уровне 5,1 ГГц при напряжении 1,427 В. В обеих режимах система проходила стресс-тесты AIDA64 и MSI Kombustor, но температура процессора была практически на грани перегрева.

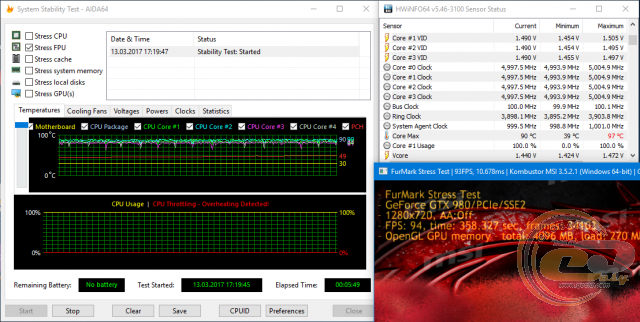

Также мы проверили работу предустановленного в BIOS профиля автоматического разгона до 5 ГГц при напряжении 1,44 В. Опять же, стресс-тесты система проходила, но температура была очень высокой.

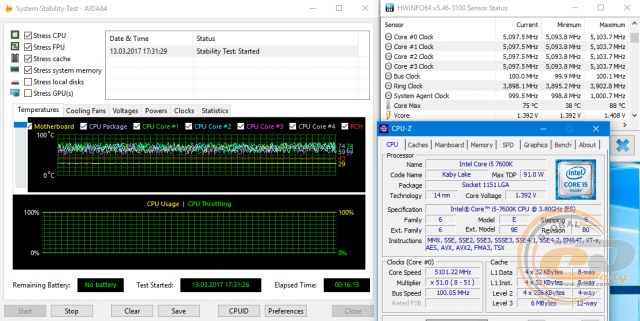

В ручном режиме мы получили стабильную работу системы при максимальной частоте процессора 5,1 ГГц. Для этого его множитель был повышен до «х51», напряжении в BIOS − до 1,415 В, а для параметра «LCC» выбрано значение «Level 5». Никаких проблем со стресс-тестом AIDA64 не было, но во время выполнения LinX 0.7.0 наблюдался перегрев, поскольку не была использована функция автоматического снижения частоты при обработке AVX-инструкций.

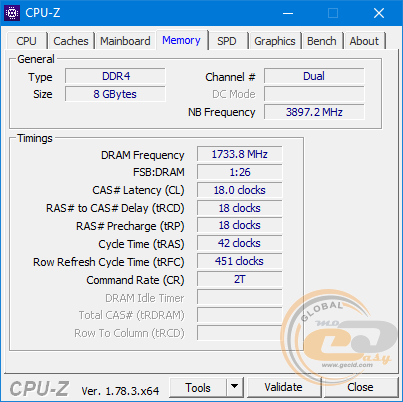

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3467 МГц. Большей частоты добиться не удалось даже при повышении таймингов и напряжения.
Тестирование
Для проверки возможностей материнской платы ROG STRIX Z270E GAMING использовалось следующее оборудование:
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable
