Материнские платы для майнинга на 6, 8, 12 видеокарт — рейтинг 2018

Необходимое количество разъемов на метеринской плате ещё не гарантирует поддержку соответствующего числа видеокарт. Возникает вопрос, как не прогадать при покупки оборудования для фермы? В помощь начинающим майнерам, мы собрали список самых лучших плат для майнинга криптовалют.

Представленные материнские платы были проверены и гарантировано подходят для сборки майнинг-ригов. У некоторых плат недостаточно pci-e разъемов для установки требуемого количества видеокарт, для решения этой проблемы можно использовать различные типы переходников, наиболее популярные: m2 to pci-e, 1 pci-e to 3 pci-e и др.

Не забудьте купить лучшие райзеры для майнинга, чтобы собранная ферма не простаивала в ожидании недостающих частей. Если остальные комплектующие уже в наличии, проще приобрести райзеры с местных досок объявлений, простой обойдется дороже.

Материнские платы для майнинга на 5 видеокарт

Бюджетный вариант. Материнские платы данной категории можно отнести к дешевым, они используются не только для майнинга, но и в обычных персональных компьютерах. Чаще всего покупаются новичками в майнинге для построения ригов на одном блоке питания.

ASRock на 5 видеокарт

ASRock — производитель материнских плат, HTPC и промышленных ПК. Компания располагается на Тайване, её руководителем является Тед Сюй Шичан. ASRock основана в 2002 году и ныне является собственностью Pegatron Corporation.

• ASRock 970 Extreme 4
• ASRock Fatal1ty X79 Champion
• ASRock FM2A88X Pro3+

ASUS на 5 видеокарт

AsusTek Computer Inc. или — расположенная в Китайской республике компания, производящая разнообразную компьютерную технику. Название торговой марки Asus происходит от слова Pegasus.

• ASUS P7H55
• ASUS A88X-PRO
• ASUS P8B WS
• ASUS H81M-K
• ASRock B250 PRO4
• ASUS M5A99FX PRO R2.0
• ASUS TROOPER B85

GIGABYTE на 5 видеокарт

Gigabyte Technology Co., Ltd. — тайваньская компания по производству системных плат, видеокарт и другой компьютерной техники. Основана в 1981 году.

• GA 770T-D3L
• GA 780T-D3L
• GA 890FXA-UD7
• GA 970A-UD3P
• GA 970A-DS3P
• GA EP43-UD3L
• GA F2A88X-D3HP
• GA MA790X-UD3P
• GA EP43-UD3L
• GA Z77-D3H rev.1.1
• GA H270-HD3

MSI на 5 видеокарт

Micro-Star International Co., Ltd — тайваньская компания, основанная в 1986 году, владеет собственными производственными мощностями, а также является одним из лидеров по срокам предложения новинок на IT-рынке.

• MSI 790FX-GD70
• MSI H67MA-E45
• MSI K9A2 PLATINUM

Материнские платы для майнинга на 6 видеокарт

Очень спорное решение, с одной стороны, можно подключить четное количество видеокарт, с другой, очень сложно найти стандартный блок питания с таким количеством разъемов. Можно использовать два блока, но это не совсем целесообразно, чаще всего используют серверный блок питания с распайкой под 6 видеокарт.

Материнские платы от ASRock на 6 видеокарт

• ASRock Fatal1ty B250 Gaming K4
• ASRock FM2A88X+ BTC
• ASRock A88M-G 3.1
• AsRock H61DEL
• ASRock Z97 Extreme 4
• ASRock Z170 Extreme
• ASRock z270 Extreme 4
• ASRock Z270 Killer SLI

Материнские платы от ASUS на 6 видеокарт

• ASUS M5A97 LE R2.0
• ASUS M5A97 R2.0
• ASUS P8B75-V
• ASUS P8H67
• ASUS SABERTOOTH 990FX
• ASUS STRIX Z270H Gaming
• ASUS TUF Z270 MARK 2
• ASUS X87-pro
• ASUS PRIME B250-PLUS
• ASUS PRIME H270-PLUS
• ASUS SABERTOOTH 990FX
• ASUS Sabertooth Z97 Mark 2
• ASUS STRIX Z270H Gaming
• ASUS TUF Z270 MARK 2
• ASUS X87-pro
• ASUS Z170-A

Материнские платы от BIOSTAR на 6 видеокарт

• BIOSTAR H81A BTC
• BIOSTAR TB85 Ver. 6.x
• BIOSTAR TB250-BTC
• BIOSTAR TB350-BTC

Материнские платы от GIGABYTE на 6 видеокарт

• GA 970A-D3
• GA 970A-DS3P
• GA 990FXA-D3
• GA 990FXA-UD3
• GA G1 Assasin
• GA H61M-S2V-B3
• GA H110-D3A
• GA MA770T-UD3
• GA X58A-UD3R
• GA Z170-GAMING K3
• GA Z270P-D3

Материнские платы от MSI на 6 видеокарт

• MSI 970A G43
• MSI H67MA-E45
• MSI Z-170A PRO
• MSI B250 PC MATE
• MSI H67MA-E45
• MSI Z270 SLI Plus
• MSI Z270 Gaming Plus
• MSI Z270 Gaming PRO

Материнские платы для майнинга на 7 видеокарт

Средний сегмент по стоимости и количеству разъемов. Оптимальный вариант для построения ферм с использованием синхронизатора и двух блоков питания. Отдельно стоит отметить плату от ASRock под названием H81 Pro BTC, которая появилась в самый разгар майнинга на видеокартах и уже завоевала популярность среди майнеров во всем мире.

Плата от Elitegroup на 7 карт

Платы от ASRock на 7 карт

• ASRock H81 PRO BTC
• ASRock Fatal1ty Z270 Gaming K4

Платы от ASUS на 7 карт

• ASUS Z170 PRO
• ASUS Z170 PRO GAMING
• ASUS Z87-PRO V EDITION
• ASUS M5A97 LE R2.0
• ASUS P8Z77-V
• ASUS STRIX Z270H Gaming

Плата от BIOSTAR на 7 карт

Плата от GIGABYTE на 7 карт

Платы от MSI на 7 карт

• MSI Z170A Gaming Pro Carbon
• MSI Z170A Krait Gaming 3X
• MSI Z170A Krait Gaming R6 Siege
• MSI Z87 Mpower
• MSI Z87-G45 GAMING
• MSI Z97 GAMING
• MSI Z97-G45 GAMIN

Материнские платы для майнинга на 8 видеокарт

Ниже представлены видеокарты на 8 видеокарт от производителей: Colorful, ASRock, ASUS и MSI. Из этого ценового сегмента стоит обратить внимание на MSI Z270-A PRO и MSI Z-170A PRO, которые просты в настройке и неприхотливы в работе.

Источник

Обзор и тестирование материнской платы ROG STRIX H270F GAMING: золотая середина?

Продолжая наше знакомство с новыми наборами системной логики компании Intel, представленными одновременно со стартом продаж 7-ого поколения процессоров Intel Core (Intel Kaby Lake) для платформы Socket LGA1151, мы поговорим о «среднем брате» рассмотренных нами ранее Intel Z270 и Intel B250, а именно об Intel H270. Фактически чипсеты данного уровня предназначены для сборки домашних систем среднего уровня с хорошим оснащением и без возможности разгона, предлагая за меньшие деньги чуть более урезанную функциональность флагманской серии «Z».

Давайте же сравним новый Intel H270 со своим предшественником Intel H170:

Чипсетные линии PCI Express 3.0

Схемы распределения процессорных линий PCI Express 3.0

Максимальное количество портов SATA 6 Гбит/с

Поддержка технологии Intel RST для портов M.2 и SATA Express

Максимальное количество портов USB 3.0

Общее количество портов USB (USB 2.0 + USB 3.0)

Как видим, изменения носят эволюционный характер, ведь в целом функциональность чипсета осталась неизменной, а производитель лишь немного усовершенствовал Intel H170, добавив четыре линии PCI Express 3.0 и поддержку технологии Intel RST для одного дополнительного интерфейса. При этом все также отсутствует возможность разгона процессоров с разблокированным множителем и разделение процессорных линий между слотами PCI Express 3.0 x16.

Таблица характеристик чипсетов Intel 200-й серии выглядит следующим образом:

Максимальное количество портов USB 3.0

Общее количество портов USB (USB 2.0 + USB 3.0)

Максимальное количество портов SATA 3.0 (Макс. 6 Гбит/c)

Максимальное количество линий PCI Express 3.0

Поддержка конфигураций линий PCI Express 3.0

1×16 или 2×8 или 1×8+2×4

1×16 или 2×8 или 1×8+2×4

Поддержка RAID 0/1/5/10

Что же касается достоинств Intel H270 по сравнению с более доступным Intel B250, то здесь можно отметить возможность организации RAID-массивов, поддержку двух дополнительных портов USB 3.0 и восьми дополнительных линий PCI Express 3.0, что позволит производителям материнских плат представить модели с более интересным оснащением.

Однако давайте перейдем от теории к практике и более подробно рассмотрим возможности чипсета на примере материнской платы ROG STRIX H270F GAMING, которая ориентирована на сборку игровых систем.

Спецификация

Производитель и модель

ROG STRIX H270F GAMING

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)

2 x PCI Express 3.0 x16 (x16 / x16+x4)

4 x PCI Express 3.0 x1

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x2)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

1 x Intel WGI219V (10/100/1000 Мбит/с)

8-канальная с дизайном ROG SupremeFX

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

2 x разъема вентиляторов CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x DisplayPort

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата поставляется в традиционной картонной коробке, оформленной преимущественно в темных тонах и украшенной стильным логотипом STRIX, который недвусмысленно намекает на наличие RGB LED-подсветки. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей, например, технологии ASUS 3D PRINTING. Она позволяет установить распечатанные на 3D-принтере функциональные или декоративные элементы в соответствующие крепления на материнской плате.

В коробке мы обнаружили следующий набор аксессуаров:

• диск с ПО;
• бумажную документацию;
• заглушку интерфейсной панели;
• четыре SATA-шлейфа;
• набор маркировочных наклеек для кабелей;
• набор креплений для декоративных элементов, распечатанных на 3D-принтере;
• кабель подключения светодиодной ленты.

Дизайн и особенности платы

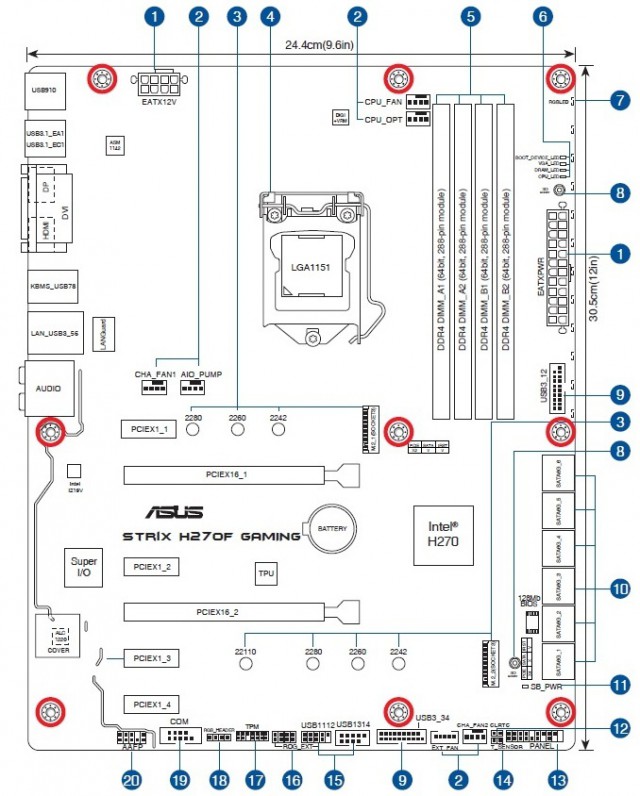

В основу тестируемой модели легла печатная плата формата ATX (305 x 244 мм) с оригинальным узором оформления и радиаторами неправильной формы. Такой дизайн выглядит одновременно свежо и стильно, поэтому обязательно найдет отклик в сердцах покупателей.

Также в наличии уже полюбившаяся многим система LED-подсветки ASUS AURA. Правда, принимая во внимание ценовое позиционирование новинки, она исполнена в не самой топовой конфигурации, ведь присутствует только двенадцать светодиодов на правой стороне печатной платы.

Подсветка может просто гореть определенным цветом, выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

В компоновке набортных элементов нельзя не отметить очень удачную работу инженеров-проектировщиков компании ASUS, ведь они смогли продумать расположение ключевых компонентов практически идеально. В итоге процесс сборки системы на основе ROG STRIX H270F GAMING пройдет без сучка и задоринки.

На обратной стороне печатной платы нас традиционно встречает опорная пластина процессорного разъема и крепежные элементы радиаторов системы охлаждения, которые в данном случае представлены надежными винтами, а не пластиковыми клипсами.

Большая часть элементов традиционно сгруппирована в нижней части материнской платы. Тут мы видим: колодку подключения аудиоразъемов передней панели, порты COM и TPM, разъемы подключения температурных датчиков и светодиодной ленты, а также колодку подключения фронтальной панели.

Дополнительно отметим три колодки активации портов USB: две USB 2.0, одна из которых совмещена с разъемом ROG_EXT, и одну колоду для USB 3.0. Всего на плате силами чипсета Intel H270 реализована поддержка восьми портов USB 2.0: четырех внешних и четырех внутренних. Что же касается USB 3.0, то их шесть: четыре внутренних и два внешних.

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с.

В виду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, слот M.2 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_1») при установке M.2-накопителя в режиме SATA.

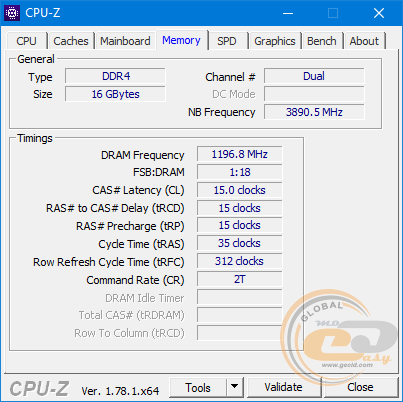

Системная плата ROG STRIX H270F GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.0.

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 31,1°C;
• верхний радиатор охлаждения элементов подсистемы питания – 36,1°C;
• нижний радиатор охлаждения элементов подсистемы питания – 40,5°C;
• дроссели подсистемы питания – 38,7°C.

Как видим, полученные результаты свидетельствуют об отличной эффективности предустановленной системы охлаждения, и переживать по поводу перегрева подсистемы питания вам точно не придется.

Питание процессора осуществляется по 9-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

Для расширения функциональности ROG STRIX H270F GAMING у пользователя есть в распоряжении шесть слотов:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16;
3. PCI Express 3.0 x1;
4. PCI Express 3.0 x16 (в режиме x4);
5. PCI Express 3.0 x1;
6. PCI Express 3.0 x1.

Поскольку Intel H270 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний слот PCI Express 3.0 x16, тогда как пропускная способность второго ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

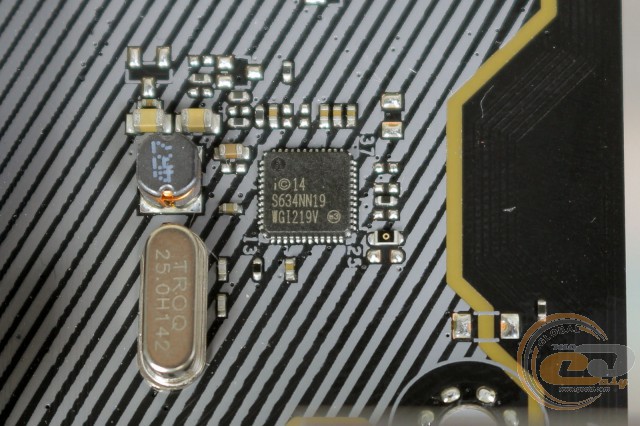

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита GameFirst IV.

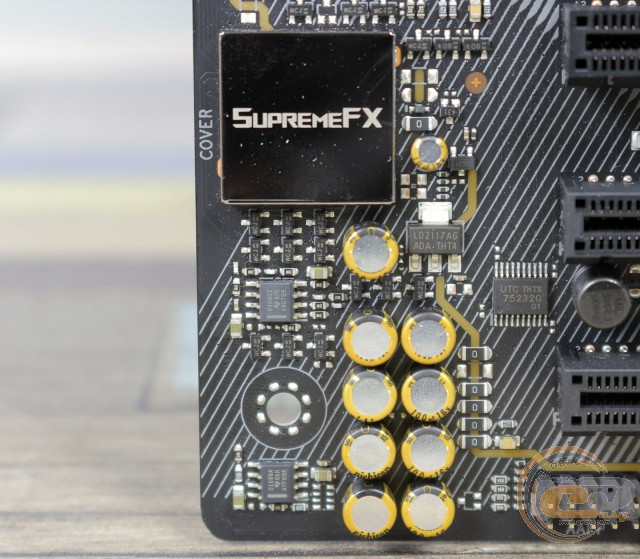

Предустановленный аудиокодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.

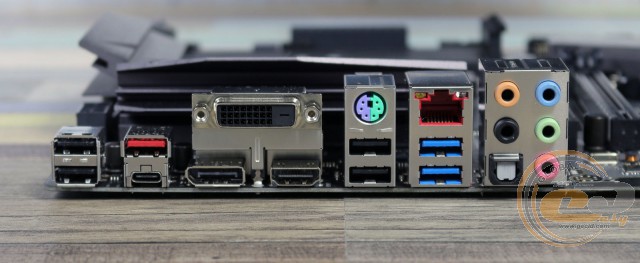

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 х PS/2 Combo;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x DVI-D;
• 1 x RJ45;
• 2 x USB 3.0;
• 4 x USB 2.0;
• 1 х USB 3.1 Type-C;
• 1 х USB 3.1 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out.

Интерфейсная панель новинки выгодно отличается наличием восьми портов USB, включая два высокоскоростных USB 3.1, и удобным подключением многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порт COM.

У ROG STRIX H270F GAMING имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии пять 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как еще два используются для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.

Тестирование

Для проверки возможностей материнской платы ROG STRIX H270F GAMING использовалось следующее оборудование:

Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

WD Purple WD10PURX (1 ТБ)

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/выдув)

Philips Brilliance 240P4QPYNS

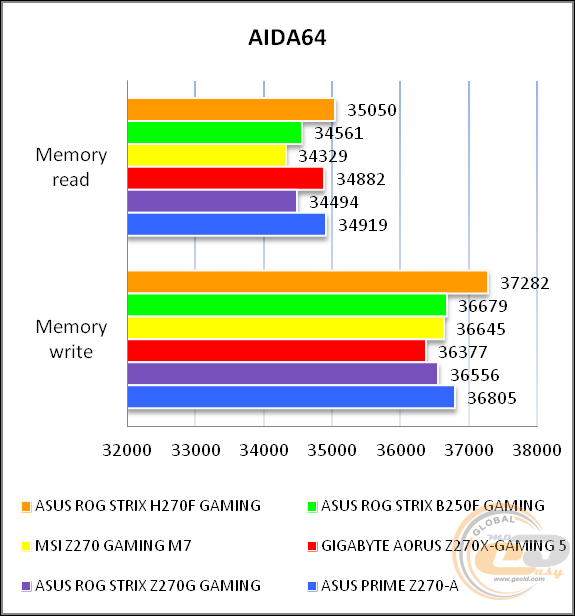

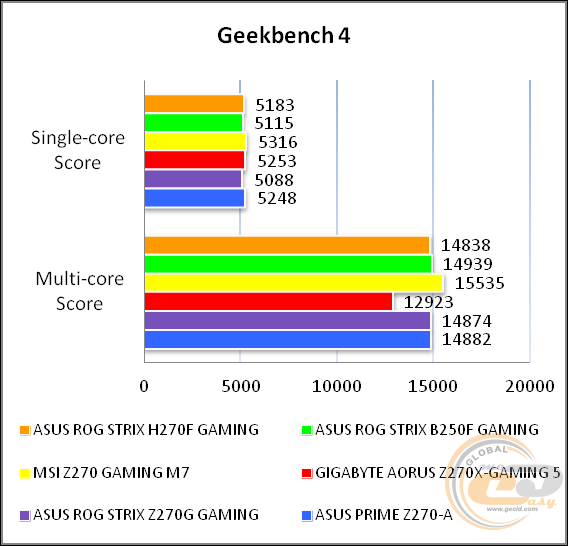

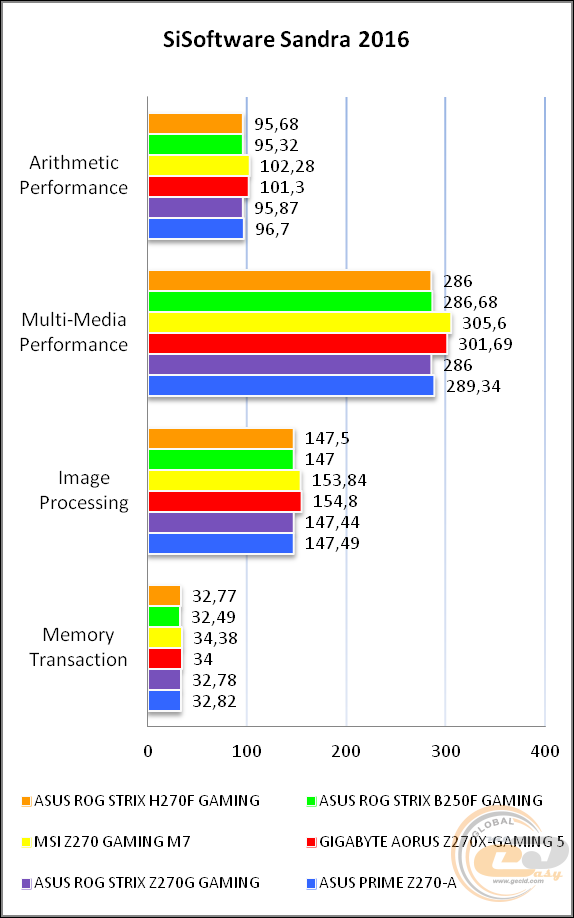

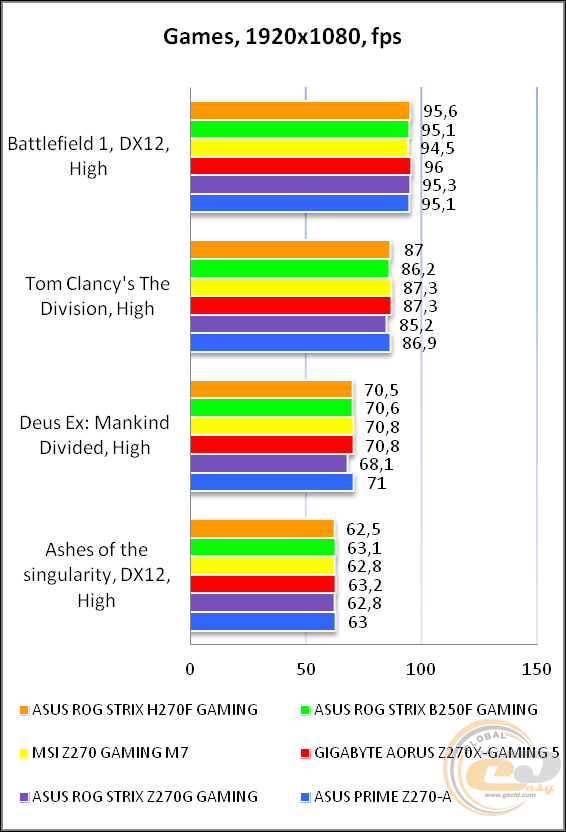

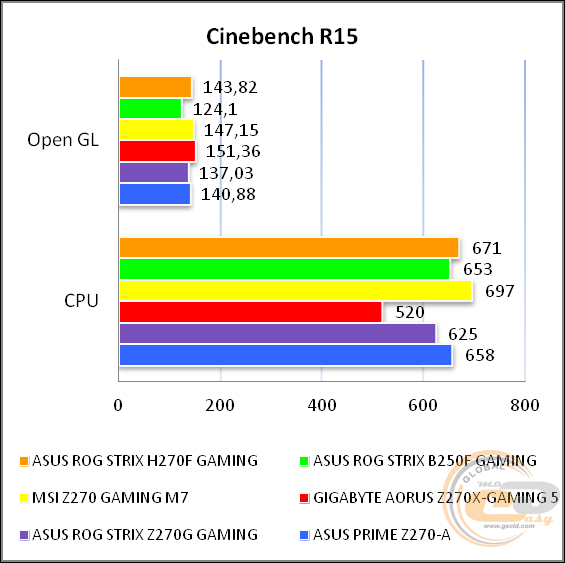

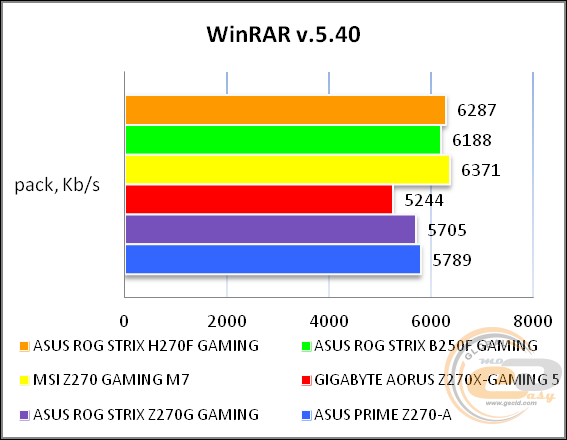

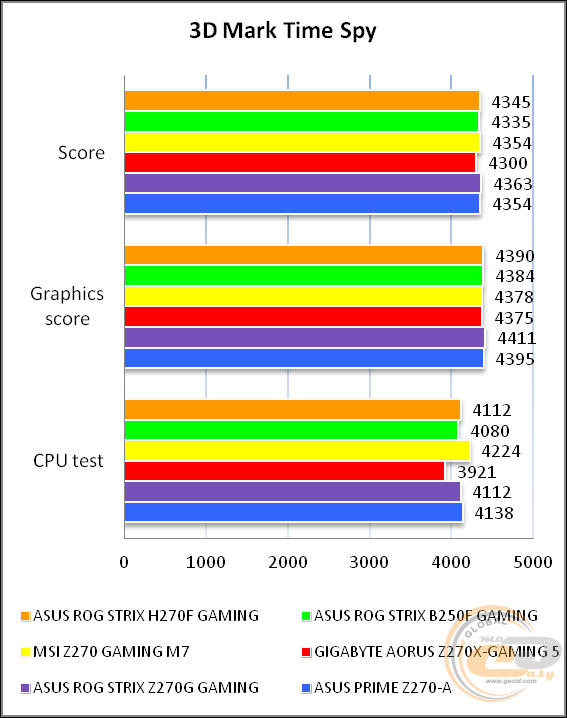

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Уровень шума, дБ (А)

Динамический диапазон, дБ (А)

Гармонические искажения + шум, дБ(A)

Интермодуляционные искажения + шум, %

Взаимопроникновение каналов, дБ

Интермодуляции на 10 кГц, %

Общая оценка

Отлично

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Уровень шума, дБ (А)

Динамический диапазон, дБ (А)

Гармонические искажения + шум, дБ(A)

Интермодуляционные искажения + шум, %

Взаимопроникновение каналов, дБ

Интермодуляции на 10 кГц, %

Общая оценка

Очень хорошо

Внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из нетребовательных пользователей задумается о приобретении дискретной звуковой платы.

Выводы

Материнская плата ROG STRIX H270F GAMING, основанная на новом чипсете Intel H270, является интересным решением для сборки домашней системы с хорошим оснащением. Конечно же, из-за ограничений чипсета в ряды потенциальных покупателей новинки не входят любители разгонных экспериментов, а также желающие установить в свой игровой ПК пару высокопроизводительных видеокарт от NVIDIA. К тому же не стоит забывать об ограничении максимальной частоты ОЗУ в 2400 МГц.

В остальном же ROG STRIX H270F GAMING предлагает очень хорошие возможности, особенно это касается организации дисковой подсистемы, наличия отличного звукового тракта с дизайном ROG SupremeFX и качественного сетевого контроллера от Intel. Также производитель не забыл о таких приятных мелочах, как стильный дизайн, регулируемая LED-подсветка и возможность установки распечатанных на 3D-принтере декоративных и функциональных элементов.

Отдельный интерес представляет вопрос целесообразности покупки данного устройства в сравнении с другими моделями компании ASUS. В особенности это касается рассмотренной нами ранее ROG STRIX B250F GAMING, которая стоит немного дешевле и предлагает в целом практически идентичное оснащение. Преимущества новинки на Intel H270 заключаются исключительно в наличии двух дополнительных портов USB 2.0, поддержке RAID-массивов и отсутствии ограничения пропускной способности второго разъема PCI Express 3.0 x16 двумя линиями в случае установки плат расширения в слоты PCI Express 3.0 x1. Данные преимущества напрямую связаны с функциональными отличиями между чипсетами Intel H270 и Intel B250.

Стоит ли приведенные выше достоинства переплаты в $13 − решать исключительно вам, но в целом стоимость как ROG STRIX H270F GAMING, так и ROG STRIX B250F GAMING более чем соответствует их оснащению и возможностям.

• надежная 9-фазная цифровая подсистема питания;
• наличие подсветки ASUS AURA;
• приятный дизайн;
• поддержка портов USB 3.1;
• богатые возможности по организации дисковой подсистемы;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• хороший комплект поставки;
• хорошие возможности по автоматическому и ручному разгону;
• качественная звуковая подсистема с дизайном ROG SupremeFX и топовым аудиокодеком;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

• ограничение по одновременному использованию ряда интерфейсов дисковой подсистемы.

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
