Одновременно с анонсом новых чипсетов Intel 9-й серии компания Asus обновила свой модельный ряд материнских плат для ПК. Игровая серия (ROG) плат на базе чипсета Intel Z97 получила название Maximus VII. Причем если предыдущую серию Maximus VI (на базе чипсета Intel Z87) составляли пять моделей (Formula, Extreme, Gene, Hero и Impact), то в серии Maximus VII появилась еще одна игровая модель — Ranger, которую мы и рассмотрим в этой статье.
Эта игровая плата в формате ATX занимает ту же нишу, что и плата Hero. Внешне платы Maximus VII Hero и Ranger очень похожи, однако несколько отличий все же есть. Во-первых, Maximus VII Ranger имеет более простую систему охлаждения. Во-вторых, у Maximus VII Hero применяются более качественные элементы регулятора напряжения питания процессора (сам регулятор напряжения питания процессора является 8-канальным на обеих платах). В третьих, у Maximus VII Hero восемь портов SATA 6 Гбит/с (шесть от чипсета и два от дополнительного SATA-контроллера ASMedia), а у Maximus VII Ranger — только шесть (от чипсета). Однако и стоит Maximus VII Ranger немного дешевле. Рассмотрим эту плату подробнее.
Комплектация и упаковка

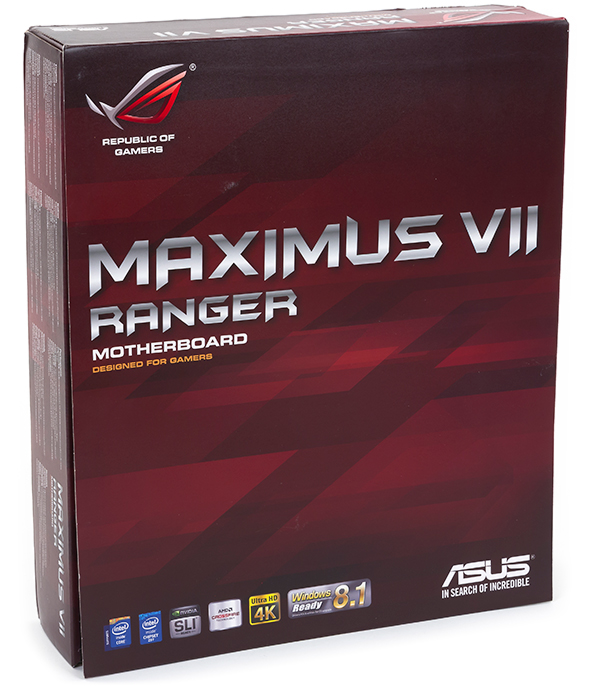

Плата Asus Maximus VII Ranger поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка для задней панели и традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д.
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus Maximus VII Ranger приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Поддерживаемые процессоры
Форм-фактор

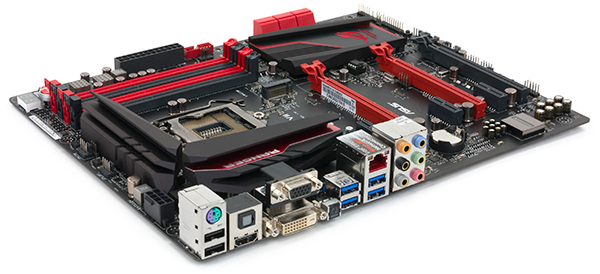

Плата Asus Maximus VII Ranger выполнена в форм-факторе ATX (305×244 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или большие по размеру. Для монтажа платы предусмотрено 9 стандартных отверстий.
Чипсет и процессорный разъем

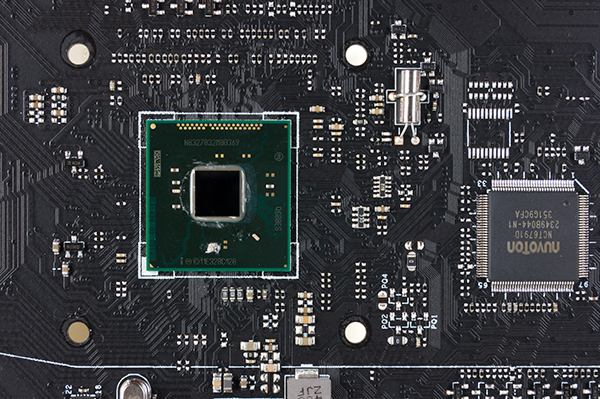

Плата Maximus VII Ranger основана на топовом чипсете Intel Z97 и, естественно, поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell) и обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) с разъемом LGA1150. Кроме того, по предварительной информации, эта плата будет также поддерживать и процессоры Intel Core пятого поколения, которые появятся в начале следующего года.
Память
Для установки модулей памяти на плате Asus Maximus VII Ranger предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом (черный и красный), что удобно при сборке системы. Отметим также, что плата поддерживает память с XMP-профилями.
Слоты расширения
Для установки видеокарт или плат расширения на материнской плате Asus Maximus VII Ranger имеется три слота с форм-фактором PCI Express x16 и три слота PCI Express x1 .
Два слота с форм-фактором PCI Express x16 выполнены с использованием 16 линий PCI Express 3.0 процессора Haswell, которые, с использованием мультиплексоров/демультиплексоров ASMedia ASM1480, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один из этих слотов, то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.
При установке двух дискретных видеокарт на плате Asus Maximus VII Ranger поддерживаются технологии Nvidia SLI и AMD CrossFireX.
Третий слот с форм-фактором PCI Express x16 всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0 чипсета Intel Z97 (по сути, это слот PCI Express x4 в форм-факторе PCI Express x16).
Аналогично, три слота PCI Express x1 реализованы с использованием трех линий PCI Express 2.0 чипсета Intel Z97.
Видеоразъемы
Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеются порты HDMI (максимальное разрешение 4096×2160@24 Гц), DVI-D и VGA (D-Sub).
SATA-порты и разъем M.2

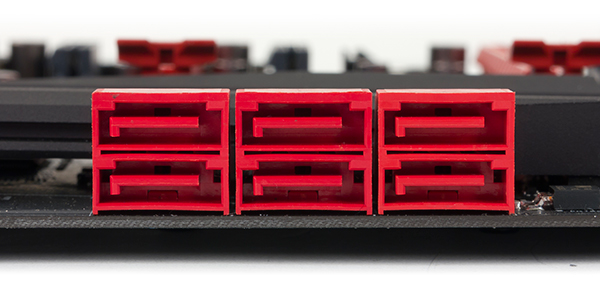

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Естественно, все шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

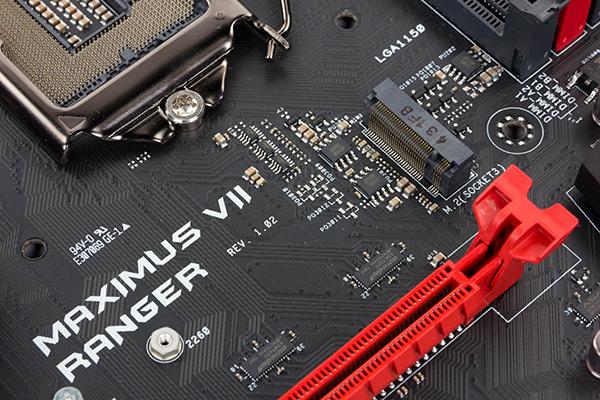

Также на плате Asus Maximus VII Ranger имеется разъем M.2 (PCIe x2), поддержка которого реализована на уровне чипсета Intel Z97. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку только PCIe-накопителей типоразмера 2260/2280. Для реализации разъема M.2 задействуется две линии PСI Express 2.0 (хотя ключ M поддерживает использование четырех линий PСI Express 2.0).
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и семь портов USB 2.0. Напомним, что сам чипсет Intel Z97 поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0.

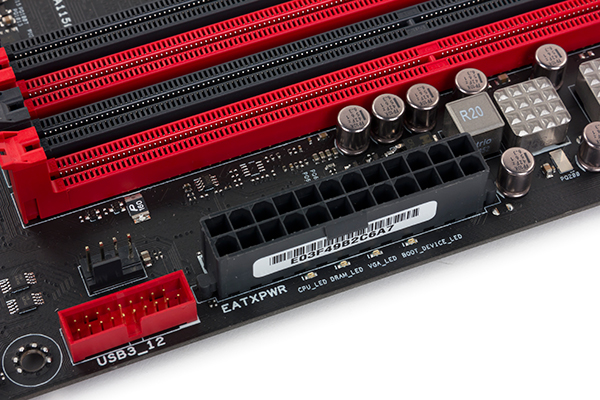

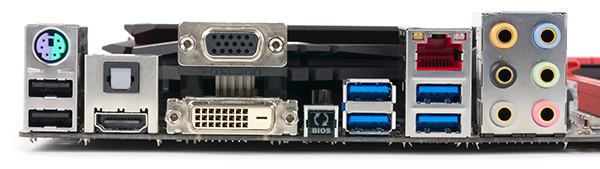

Четыре порта USB 3.0 и два порта USB 2.0 выведены на заднюю панель платы, для подключения остальных портов на плате предусмотрен один разъем USB 3.0 и три разъема USB 2.0. Причем два разъема для подключения портов USB 2.0 позволяют подключать по два порта, а вот третий разъем, во-первых, рассчитан только на один порт USB 2.0, а во-вторых, он разделяем с разъемом ROG Extension, который используется для подключения опциональной (в комплект платы не входит) панели управления OC Panel, предназначенной для разгона системы.
Сетевой интерфейс
Для подключения к сегменту локальной сети на плате Asus Maximus VII Ranger реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет).
Отметим, что на плате используются разъемы RJ-45 нового типа (технология LANGuard). В новых разъемах RJ-45 используются конденсаторы премиум-класса и компоненты, защищающие разъем от электростатических помех (ESD Guard) и всплесков по напряжению.
В комплекте с платой поставляется специальная утилита GameFirst III, которая позволяет настраивать приоритеты сетевого трафика для различных приложений.
Как это работает
Если посчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На слот PCI Express 2.0 x4 и три слота PCI Express 2.0 x1 требуется в совокупности семь линий PCI Express 2.0. Еще один порт PCI Express 2.0 задействует сетевой контроллер Intel i218-V. Кроме того, под разъем M.2 требуется еще две линии PCI Express 2.0. В результате получаем, что всего требуется 10 линий PCI Express 2.0. Но в чипсете Intel Z97 всего 8 линий PCI Express 2.0 (от шести до восьми с учетом технологии Flexible IO).
Нехватка линий PCI Express 2.0 решается очень просто: третий слот форм-фактора PCI Express x16 (PCI Express 2.0 x4) разделяем с двумя слотами PCI Express x1 и разъемом M.2. Если этот слот задействован, то разъем M.2 и два слота PCI Express x1 будут недоступны. Таким образом, для реализации слота PCI Express 2.0 x4, двух слотов PCI Express 2.0 x1 и разъема M.2 в совокупности требуется четыре линии PCI Express 2.0. С учетом сетевого контроллера Intel i218-V и еще одного слота PCI Express 2.0 x1 получаем, что на все требуется только шесть линий PCI Express 2.0.
Как видим, на плате Asus Maximus VII Ranger все реализовано очень просто и понятно. Ну а предполагаемая схема подключения контроллеров, разъемов и слотов к чипсету показана на рисунке:
Дополнительные особенности
Если говорить о дополнительных особенностях платы Asus Maximus VII Ranger, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеется кнопка ClearCMOS и традиционная кнопка MemOK. На задней панели платы расположена кнопка USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки. Также имеется индикатор POST-кодов и еще две новые кнопки, которые присутствуют только на игровых платах серии Maximus VII: KeyBot и SoundStage.
Кнопка KeyBot позволяет активизировать одноименную функцию, которую поддерживают все платы серии Maximus VII. KeyBot позволяет программировать отдельные клавиши на USB-клавиатуре. Это программно-аппаратное решение, и на самой плате для реализации данной функции используется отдельный чип (микропроцессор KeyBot). Для того чтобы воспользоваться этой возможностью, достаточно подключить клавиатуру к USB-порту.
Что касается кнопки SoundStage, то она является частью новой аудиоподсистемы плат серии Asus Maximus VII. Данная кнопка позволяет подстраивать аудиоподсистему под запущенное приложение (FPS, Racing, Combat, Sport). Правда, если плата устанавливается в корпус, то использовать эту кнопку будет проблематично. Однако есть и новая утилита Sonic SoundStage, которая позволяет не только выбирать нужный звуковой профиль, но и настраивать его. Есть и утилита Sonic Studio, которая позволяет настраивать аудиоэффекты.
Система питания
Как и большинство современных плат, модель Asus Maximus VII Ranger имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

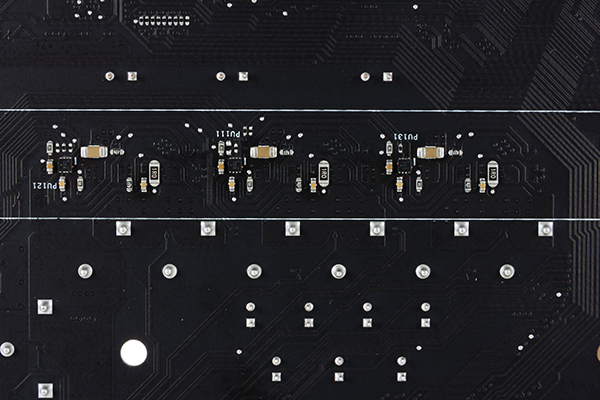

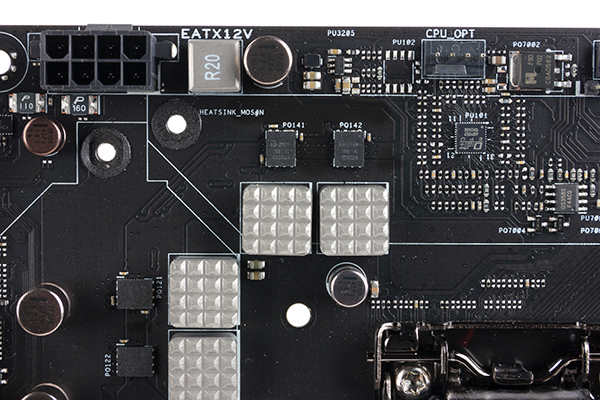

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS 1252. Каналы питания построены на базе MOSFET-транзисторов NexFET CSD87350Q5D компании Texas Instruments и MOSFET-драйверов, которые расположены с обратной стороны платы. Причем драйверы закрыты теплорассеивающими металлическими пластинами.
Система охлаждения

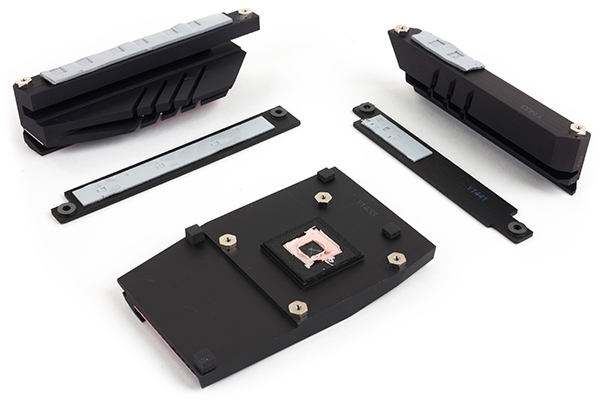

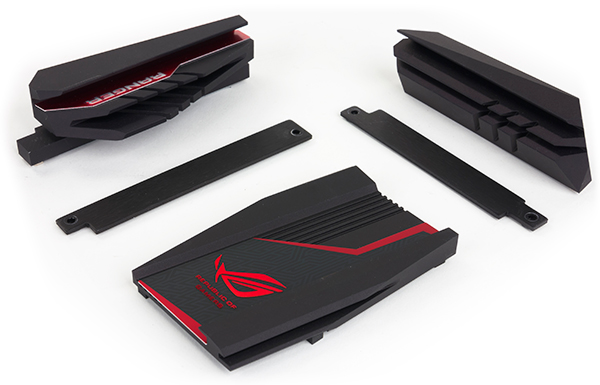

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате имеется два радиатора, которые расположены рядом с процессорным разъемом. С обратной стороны платы, как уже отмечалось, на MOSFET-драйверах установлены две теплорассеивающие пластины. Кроме того, еще один радиатор установлен на чипсете.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.
Аудиоподсистема
На всех новых платах серии Asus Maximus VII получила дальнейшее развитие аудиоподсистема SupremeFX. К тому, что уже было реализовано ранее, в версии SupremeFX 2014 реализовали новый усилитель Sonic SenseAmp, который автоматически определяет импеданс наушников (32/150 Ом или выше) и автоматически подстраивает под нагрузку усилитель.
Основой аудиподсистемы на плате Asus Maximus VII Ranger является HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Сам кодек Realtek ALC1150 закрыт металлическим кожухом с надписью SupremeFX, а все элементы аудиотракта изолированы на уровне PCB от других элементов платы.
Источник
Обзор и тестирование материнской платы ASUS Maximus VII Ranger
Оглавление
Вступление
В предыдущем поколении материнских плат в компании ASUS провели эксперимент с выпуском платы серии Republic of Gamers начального уровня – Maximus VI Hero, где отказались от многих контроллеров, расширяющих функциональность, но сохранили все возможности разгона старших представителей линейки, качественную элементную базу и эффективную систему охлаждения.
реклама
Подобное решение снискало популярность, и при обновлении линеек производитель решился сделать плату еще более доступную, чем Hero. Такой моделью стал герой обзора – ASUS Maximus VII Ranger.
Упаковка и комплектация
Материнская плата поставляется в картонной коробке средних размеров, примерно в такой же по размерам поставлялась недавно протестированная ASUS Z97-A. Для линейки Republic of Gamers это немного непривычно.
Если же говорить об оформлении, то здесь преемственность сохранилась – используются темно-красные тона.
У лицевой стороны упаковки есть откидывающаяся «дверца»:
На развороте слева перечислены некоторые из особенностей и фирменных технологий, реализованных на материнской плате. Справа расположена фотография модели, размещать прозрачное окно (как у продуктов верхнего ценового диапазона) производитель не стал.
реклама
На обратной стороне коробки приведены основные технические характеристики платы, а также изображение ее интерфейсной панели.
Внутреннее убранство упаковки ближе скорее к обычным системным платам ASUS, нежели к моделям ROG. Внутри скрываются не привычные две коробки, в одной из которых размещена плата, а во второй – комплект поставки. Нет, на сей раз материнская плата просто расположена на картонном поддоне и дополнительно упакована в антистатический пакет:

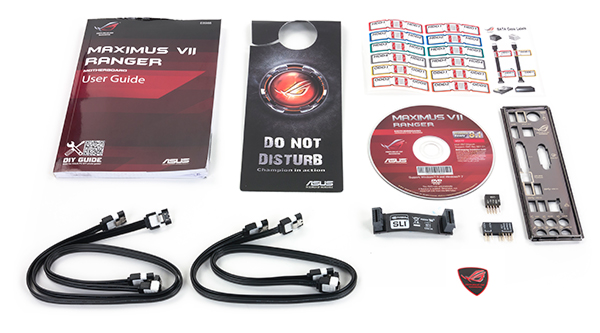

Под картонным поддоном внизу коробки размещен комплект поставки:
Колодки Q-Connector для более удобного подключения лицевой панели корпуса и двух портов USB 2.0;
Заглушка на заднюю панель корпуса;
Четыре кабеля SATA;
Набор наклеек для маркировки кабелей;
Картонная табличка для дверной ручки с надписью «DO NOT DISTURB»;
Подробное руководство пользователя на английском языке;
Гибкий мост SLI;
Диск с драйверами и программным обеспечением.
Комплект поставки не назовешь богатым, но все необходимое здесь присутствует. Несмотря на то, что Maximus VII Ranger – самый младший представитель линейки ROG, заглушка I/O панели сделана с мягкой прокладкой, как и на решениях верхнего ценового диапазона.
Дизайн и особенности платы

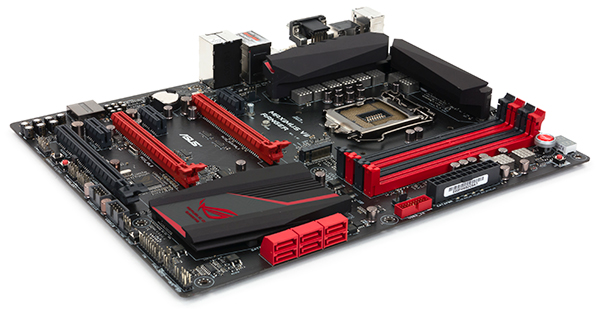

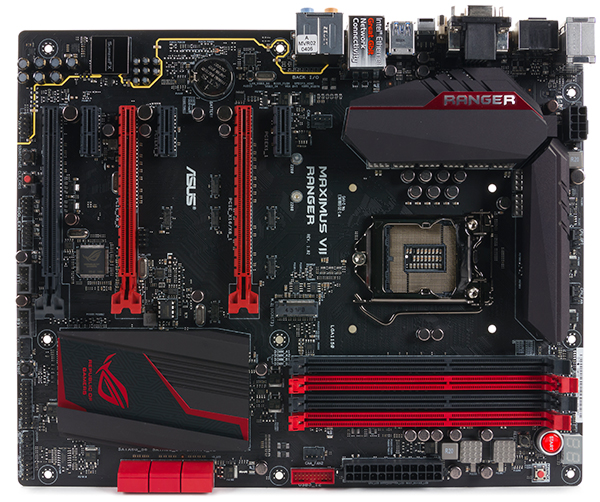

ASUS Maximus VII Ranger выполнена в размерах форм-фактора ATX – 305 x 244 мм.
Если честно, то материнская плата выглядит немного «пустой», в глаза бросаются большие куски голого текстолита, без обилия распаянных контроллеров и обвязки. Можно отметить всего шесть разъемов SATA и отсутствие интерфейса SATA Express.
Единственное, к чему не придраться – так это к общей компоновке платы: все элементы расположены на своих местах, а радиаторы системы охлаждения внушают доверие. В итоге, несмотря на небогатое в целом оснащение, создается впечатление как о качественном продукте.

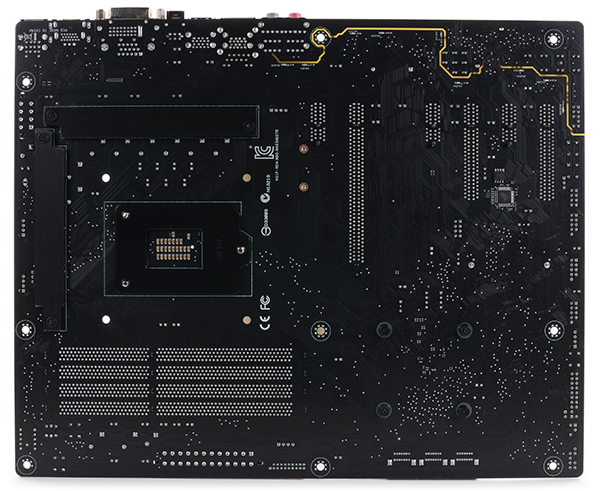

Подтверждает общее настроение и взгляд на обратную сторону платы: как только вопрос касается надежности или оверклокерской направленности – претензий к материнской плате нет. Радиаторы преобразователя питания крепятся через прижимные пластины, а радиатор набора системной логики – при помощи четырех подпружиненных винтов.

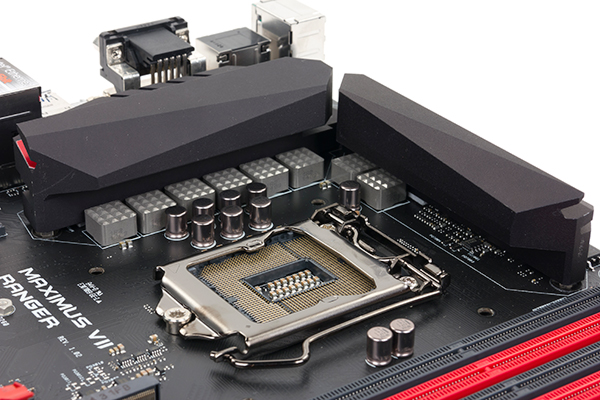

Места вокруг процессорного разъема сравнительно достаточно:
реклама
Да, радиаторы преобразователя питания могут усложнить установку некоторых систем охлаждения, однако принципиальной несовместимости возникнуть не должно. Что касается верхнего графического порта, то он находится на высоте второго слота расширения под PCI-E X1, и достаточно удален от процессорного разъема. «Примерка» Silver Arrow SB-E Extreme показала, что установленный кулер видеокарте не помешает.
Под DDR3 память распаяно четыре слота, которые оборудованы защелками только сверху:
Поскольку графический порт удален на достаточное расстояние от слотов оперативной памяти, использование защелок только с одной стороны выглядит неоправданным решением, ухудшающим фиксацию модулей.
Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.
Для активации Dual Channel режима необходимо устанавливать планки памяти в слоты одного цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы красного цвета, то есть пару 2/4. При использовании лишь одной планки рекомендуется установить ее во второй слот.
Продолжая обзор ASUS Maximus VII Ranger, скажу, что в правом верхнем углу платы, недалеко от слотов оперативной памяти, расположилось сразу несколько «вкусностей»:
реклама
Здесь нашлось место для индикатора POST-кодов, кнопок включения/перезагрузки системы и кнопки MemOK!, при помощи которой можно попытаться устранить неполадки, связанные с проблемами совместимости памяти.
Конфигурация слотов расширения:
PCI-E 2.0 X1;
PCI-E 3.0 X16/8;
=== пустое пространство ===
PCI-E 2.0 X1;
PCI-E 3.0 X8/0;
PCI-E 2.0 X1;
PCI-E 2.0 X4/X2.
Каких-либо претензий к конфигурации нет, графические порты разнесены на достаточное расстояние, которого хватит для охлаждения мультиграфических конфигураций, верхний графический порт находится на достаточном расстоянии от процессорного разъема, поскольку размещен на высоте второго слота расширения. Да, здесь задействовано только шесть разъемов расширения при максимальных для форм-фактора ATX семи, но пустое пространство расположено под графическим портом, и в большинстве случаев все равно не было бы задействовано, так что к минусам это не отнести.
