H470 Phantom Gaming 4

• Поддержка 10th-е поколение Intel ® Core™ (Socket 1200)
• Система питания 10
• Поддержка DDR4 2933МГц
• 2 PCIe 3.0 x16, 3 PCIe 3.0 x1, 1 M.2 (Key E) для поддержки WiFi
• AMD Quad CrossFireX™ и CrossFireX™
• Устройство графического вывода данных : HDMI, DisplayPort
• 7.1-канальный HD-кодек (Аудиокодек Realtek ALC1200), Nahimic Audio
• 6 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
• 2 USB 3.2 Gen2 (Type-A + Type-C)
• 6 USB 3.2 Gen1 (4 передних, 2 задних)
• Intel ® Gigabit LAN
• Polychrome SYNC

• Особенности
• Спецификация
• Поддержка
• Где купить

Технология усиления базовых частот (BFB)

Не только процессоры серии «K» series и платформы Z-семейства способны показывать максимальную производительность. Благодаря технологии Via ASRock BFB (Base Frequency Boost) пользователи могут устанавливать процессоры «не-К» на материнские платы ASRock 400-й серии (не обязательно семейства Z) и испытать прирост базовой частоты, мгновенно используя скрытый потенциал процессоров.

Технология ASRock BFB вдыхает новую жизнь в процессоры «не-К» серий и материнские платы «не- Z» серий, но реальная частота разгона зависит от установленной системы охлаждения.

10-фазная схема питания

Дроссели 50A

Clever Access Memory

Аудиосистема Nahimic

Intel ® LAN

Двойной разъём M.2 для SSD

Dual USB 3.2 Gen2 (Type-A + Type-C)

Разъем USB 3.2 Gen2 удваивает скорость передачи данных

Разъем USB 3.2 Gen2 Type-C удваивает скорость зарядки!

Разъём M.2 Key E для Wi-Fi

Диагностика Post Status Checker

Технология Intel ® Optane™

Разъём для водяного охлаждения

Live Update & APP Shop

Full Spike Protection

— Двухканальная память DDR4
— 4 x DDR4 DIMM
— Поддержка DDR4 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, не буферизованная *
— Поддержка модулей памяти ECC UDIMM (не работает в режиме в ECC)
— Максимальный объем памяти: 128 Гб **
— Поддержка Intel ® Extreme Memory Profile (XMP) 2.0
— Золотые контакты 15μ Gold на разъемах DIMM

* За дополнительной информацией обратитесь к перечню поддерживаемой памяти на сайте ASRock.
Core™ (i9/i7) support DDR4 до 2933; Core™ (i5/i3), Pentium и Celeron ® support DDR4 до 2666.

** При работе под Windows ® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows ® таких ограничений нет.

— Hardware Accelerated Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1 **
— Graphics, Media & Compute: Microsoft ® DirectX 12, OpenGL 4.5, Intel ® Built In Visuals, Intel ® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
— Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft ® PlayReady 3.0, Intel ® SGX Content Protection, UHD/HDR Blu-ray Disc
— Два видеовыхода: support HDMI и DisplayPort 1.4 ports by independent display controllers
— Поддержка HDMI 1.4 с максимальным разрешением до 4K x 2K (4096×2160) @30Гц
— Поддержка DisplayPort 1.4 с max. resolution до 4K x 2K (4096×2304) @60Гц
— Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 1.4 (необходим совместимый HDMI-монитор)
— Поддержка HDCP 2.3 с HDMI 1.4 и DisplayPort 1.4 Ports
— Поддержка 4K Ultra HD (UHD) playback с HDMI 1.4 и DisplayPort 1.4 Ports

* Встроенная графика Intel ® UHD Graphics Built-in Visuals и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.

** VP9 10bit и VC-1 are for decode only.
VP8 и VP9 encode are not поддерживаемых Windows ® OS.

— 2 x PCI Express 3.0 x16 (PCIE2/PCIE4: одиночный x16 (PCIE2); двойной x16 (PCIE2) / x4 (PCIE4) *
— 3 x PCI Express 3.0 x1
— Поддержка AMD Quad CrossFireX™ и CrossFireX™
— 1 x pазъем M.2 (Key E), поддерживает модули WiFi/BT PCIe WiFi type 2230 и Intel ® CNVi (встроенный WiFi/BT)

— 6 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1, RAID 5, RAID 10, Технология Intel ® Rapid Storage 17), NCQ, AHCI и Hot Plug *
— 1 x pазъем Ultra M.2 (M2_1), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2260/2280 и M.2 PCIe вплоть до Gen3 x4 (32 Гб/с) **
— 1 x pазъем Ultra M.2 (M2_2), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2260/2280/22110 и M.2 PCIe вплоть до Gen3 x4 (32 Гб/с) **

* Если разъем M2_1 занят SATA-устройством M.2, разъемы SATA3_5 будут отключены.
Если разъем M2_2 занят SATA-устройством M.2, разъемы SATA3_1 будут отключены.
Если разъем M2_2 занят PCIe-устройством M.2, разъемы SATA3_0 будут отключены.

** Поддерживает технологию Intel ® Optane™
Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit

— 1 x SPI TPM
— 1 x Индикатор питания и разъем динамика
— 2 x Разъём RGB LED *
— 2 x Управляемый разъём LED s **
— 1 x Разъем для подключения вентиляторов процессора (4-pin) ***
— 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора) ****
— 4 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора) ****
— 1 x 24-контактный разъем питания ATX
— 1 x 8-контактный разъем питания 12 В
— 1 x 4-контактный разъем питания 12 В
— 1 x Вывод аудио на переднюю панель корпуса
— 1 x Разъем Thunderbolt™ AIC (5-pin) (Поддержка ASRock Thunderbolt™ 3 AIC R2.0 Card only)
— 2 x USB 2.0 (поддержка до четырех USB 2.0) (Защита от электростатических разрядов)
— 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1) (Защита от электростатических разрядов)

* Поддержка светодиодных лент 12В/3A, 36Вт

** Support in total до 5V/3A, 15W LED Strip

*** Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).

**** Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).

***** Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP и CHA_FAN4/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

Software
— ASRock материнская плата Utility (Настройка Phantom Gaming )
— ASRock Polychrome SYNC
— ASRock Key Master
— ASRock XFast LAN
UEFI
— ASRock Режим EZ
— ASRock Full HD UEFI
— Избранное My Favorites в ASRock UEFI
— ASRock Instant Flash
— ASRock Internet Flash
— ASRock Easy RAID Installer

Источник

RX 5700 и XT Asrock Phantom Gaming rx 5700 xt владельцы откликнитесь.

stereo

Пляшущий с бубном

Bers2k

Знающий

Вложения

•

Evgeny_IEV

Знающий

Вложения

•

Evgeny_IEV

Знающий

у меня на 6 картах, на рейзерах + серверный IBM DPS-2000BB 2000W
при 343 Mh/s — 1050 Втч

это сильно плохо или +/- так и получается ? . а то чет с даунвольтом не сильно получается (((

Shatll

Друг форума

у меня на 6 картах, на рейзерах + серверный IBM DPS-2000BB 2000W
при 343 Mh/s — 1050 Втч

это сильно плохо или +/- так и получается ? . а то чет с даунвольтом не сильно получается (((

Evgeny_IEV

Знающий

тушка 300 и 125-128 с карты

биос родной с 1500 таймингами
попробовать биос другой зашить ?

Shatll

Друг форума

тушка 300 и 125-128 с карты

биос родной с 1500 таймингами
попробовать биос другой зашить ?

А если тушка 800, то с карты всего 42.

Evgeny_IEV

Знающий

А если тушка 800, то с карты всего 42.

при включении из ваттметра
путем мат. расчетов получается . примерно тоже самое Rave OS пишет

да я понимаю что это условности, но опять же от БП очень сильно зависят показания из розетки

но речь не о том . прошу поделиться рецептом для этой карты, честно же признался что не получается что-то ((

Источник

Обзор материнской платы ASRock H470 Steel Legend: если разгон не нужен

В начале лета мы познакомились с новым чипсетом Intel Z490, заменившем Intel Z390 на позиции флагмана мейнстрим-сегмента. Он был анонсирован вместе с процессорами Intel Core 10-го поколения для платформы Socket LGA1200. Теперь обращаем свой взор на более доступные наборы системной логики серии Intel 400. Ведь младшие решения заслуживают внимания ничуть не меньше, поскольку разгон и топовые процессоры с разблокированным множителем интересуют далеко не всех.

Сегодня рассмотрим Intel H470, который в плане функциональных возможностей находится ближе всего к топовому Intel Z490. Для начала сравним его с предшественником Intel H370.

Внимательно взглянув на обе представленные выше схемы, можно спросить: «А где же отличия и прогресс?». А прогресс тут весьма незначительный. Отличия можно пересчитать на пальцах одной руки. Intel H470 теперь поддерживает более быстрые 2,5-гигабитные сетевые контроллеры и Wi-Fi 6 вместо Wi-Fi 5.

Похоже Intel посчитала, что пользователям более чем достаточно нативной поддержки четырех USB 3.1 Gen 2 и восьми USB 3.1 Gen 1. Ну а производителям материнских плат хватит 20 линий PCI Express 3.0 для реализации всех контроллеров и дополнительных интерфейсов.

Итоговая таблица характеристик всех чипсетов платформы Socket LGA1200 выглядит следующим образом:

Intel H470

Нет

Количество линий PCI Express

20

Максимальное количество портов USB 3.2 Gen 2 / USB 3.2 Gen 1 / USB 2.0

4 / 8 / 14

Общее количество портов USB

14

6

Да

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Wi-Fi 6 AX201

Intel Smart Sound

Да

6

32

Других отличий в чипсетах нет, и самое время перейти к практическому знакомству с Intel H470 на примере материнской платы ASRock H470 Steel Legend.

Спецификация

ASRock H470 Steel Legend

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого поколения для платформы Socket LGA1200

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-2933 МГц (Core i9 / i7) и DDR4-2666 МГц (Core i5 / i3 / Pentium / Celeron)

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

2 x PCI Express 3.0 x1

1 x M.2 2230 Key E (для модуля беспроводных интерфейсов)

1 x M.2 Socket 3 (M.2 2260 / 2280; PCIe 4.0 x4 только с Intel Rocket Lake-S) (M2_1)

1 x M.2 Socket 3 (M.2 2260 / 2280; SATA и PCIe 3.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2260 / 2280 / 22110; SATA и PCIe 3.0 x4) (M2_3)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

1 x Dragon RTL8125BG (10/100/1000/2500 Мбит/с)

8-канальный Realtek ALC1220

1 х 24-контактный разъем питания ATX

1 x 8-контактных разъема питания ATX12V

1 x 4-контактных разъема питания ATX12V

2 x разъема вентиляторов CPU (4-контактные)

5 x разъемов подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x DisplayPort

1 х USB 3.2 Gen 2 Type-C

1 х USB 3.2 Gen 2 Type-A

2 х USB 3.2 Gen 1

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.2 Gen 1

1 x USB 3.2 Gen 1 Type-C

1 x Thunderbolt

128 Mбит Flash ROM, UEFI AMI BIOS

ASRock
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата поставляется в картонной упаковке с приятным оформлением в серых тонах. Обратная сторона упаковки отведена под описание ключевых особенностей и преимуществ.

В коробке мы обнаружили следующий набор аксессуаров:

• диск с ПО;
• набор бумажной документации;
• два SATA-шлейфа;
• набор наклеек;
• пару стяжек для кабелей;
• заглушку интерфейсной панели;
• винты для крепления M.2 SSD.

Дизайн и особенности платы

ASRock H470 Steel Legend выполнена на печатной плате черного цвета формата ATX с немного нестандартной формой и стильным камуфляжным принтом. Ее оформление наверняка понравится желающим собрать систему в светлых тонах.

Из интересных моментов отметим защитный кожух над интерфейсной панелью, усиленный слот для видеокарты, наличие пары радиаторов охлаждения для M.2-накопителей и разъема M.2 2230 для установки модуля беспроводных интерфейсов (приобретается отдельно).

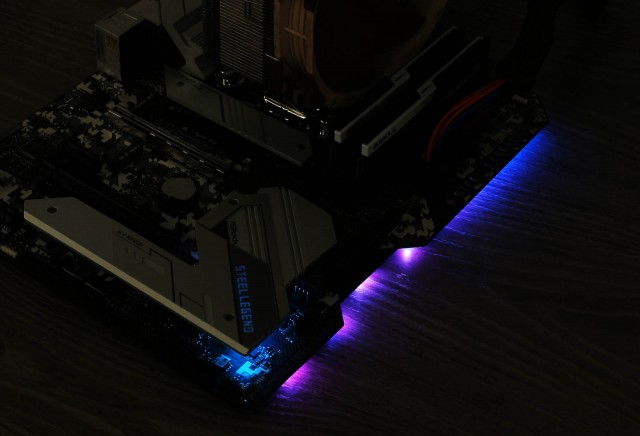

Не обошлось и без LED-подсветки, которая расположилась на чипсетном радиаторе и по правой стороне печатной платы. Также в наличии пара RGB-колодок и пара разъемов для адресной подсветки. Не стоит забывать и о технологии ASRock Polychrome RGB, которая позволит синхронизировать между собой свечение всех компонентов.

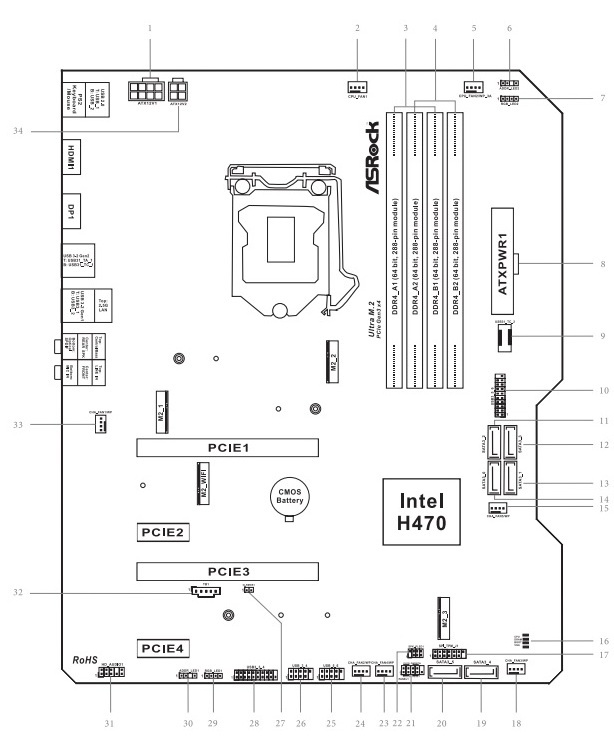

Компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы у вас не возникнет: DIMM-слоты используют защелки с одной стороны, а длинные видеокарты не перекроют доступ к портам SATA.

Обратная сторона печатной платы полностью лишена интересных элементов, за исключением опорной пластины процессорного разъема и винтов крепления радиаторов системы охлаждения.

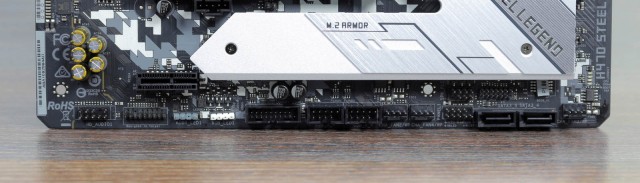

Большая часть внутренних разъемов по традиции сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, разъемы подключения вентиляторов и светодиодных лент, а также колодки подключения фронтальной панели, TPM и Thunderbolt.

Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0. Что же касается USB 3.1 Gen 1, то их также шесть: четыре внутренних и два на интерфейсной панели.

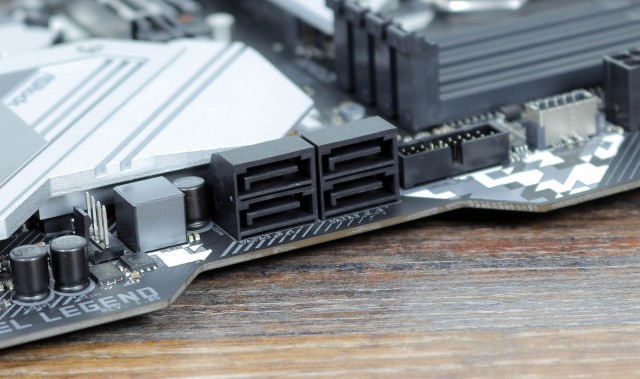

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 (один из них пока отключен, и будет работать только с процессорами Intel Rocket Lake-S) и шестью портами SATA 6 Гбит/с.

В связи с недостатком свободных линий слот M.2 Socket 3 (M2_2) делит пропускную способность с портом SATA 6 Гбит/с (SATA3_1) в случае установки SATA M.2-накопителя. В свою очередь третий слот M.2 Socket 3 (M2_3) делит пропускную способность с другим портом SATA 6 Гбит/с (SATA3_5).

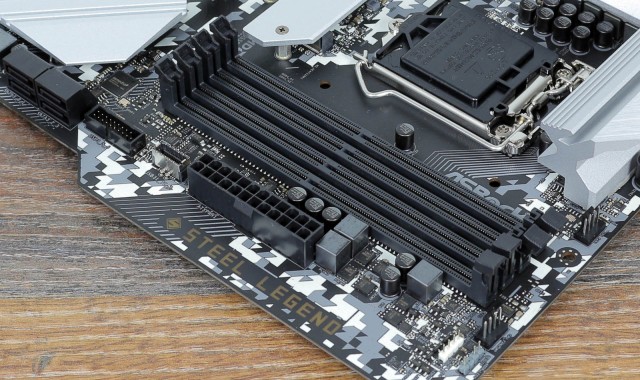

Системная плата ASRock H470 Steel Legend оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Максимальный объем памяти может достигать 128 ГБ, а тактовая частота не превышает 2933 МГц.

Также на правой стороне расположены колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 2. Если о USB 3.2 Gen 1 мы уже сказали выше, то USB 3.2 Gen 2 всего три: один внутренний и два внешних.

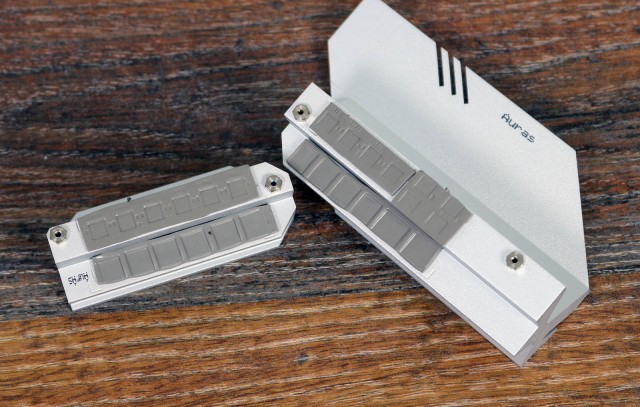

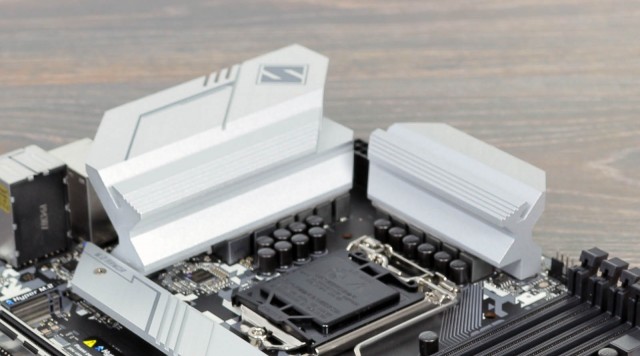

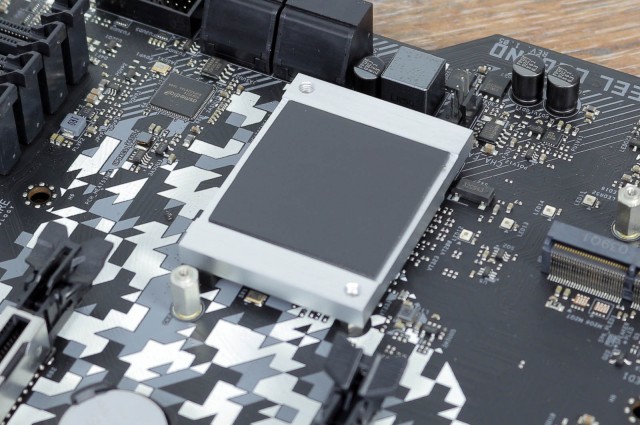

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H470, а еще два накрывают элементы подсистемы питания процессора. К слову, охлаждаются не только микросхемы DrMOS, но и дроссели.

В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 39°C;
• верхний радиатор охлаждения элементов подсистемы питания процессора – 43°;
• боковой радиатор охлаждения элементов подсистемы питания процессора – 41°.

Эффективность работы системы охлаждения находится на отличном уровне, и никаких проблем с ее перегревом точно не будет.

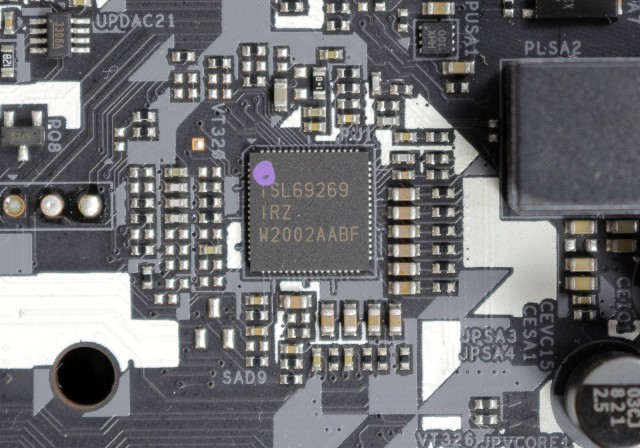

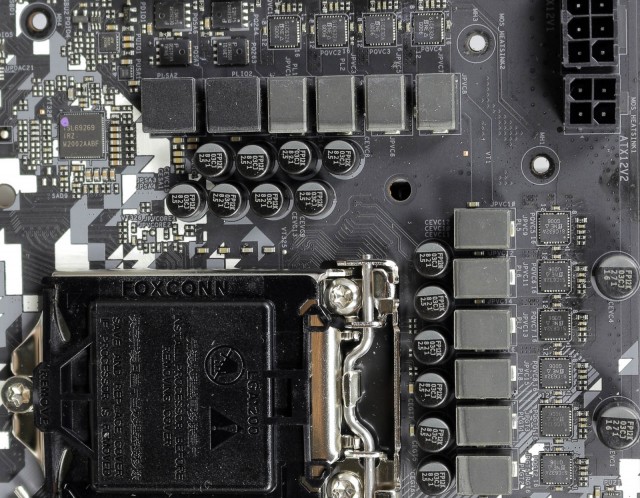

Питание процессора осуществляется по 10+2-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ISL69269. Элементная база материнской платы набрана при помощи высококачественных комплектующих и включает в себя твердотельные конденсаторы, 60-амперные дроссели с ферритовым сердечником и микросхемы SiC632A (50 A) от Vishay Siliconix.

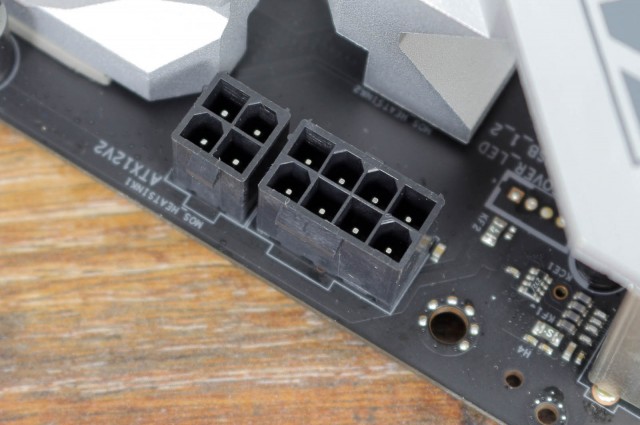

Питание процессора осуществляется посредством пары разъемов ATX12V в 8- и 4-контактном исполнении.

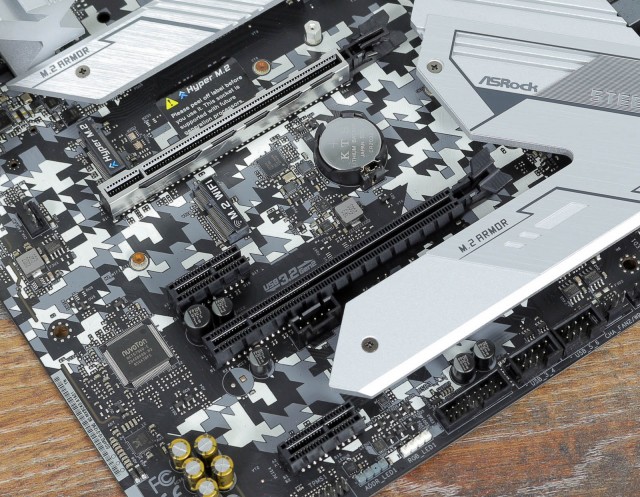

Несмотря на формат ATX, для расширения функциональности ASRock H470 Steel Legend предназначены всего четыре слота:

1. PCI Express 3.0 x16;
2. PCI Express 3.0 x1;
3. PCI Express 3.0 x16 (в режиме x4);
4. PCI Express 3.0 x1.

Поддерживается установка двух видеокарт AMD по схеме x16+x4. А после выхода процессоров линейки Intel Rocket Lake-S и обновления BIOS основной слот PCI Express 3.0 x16 сможет работать в режиме PCIe 4.0.

Возможности Multi I/O и управление портом PS/2 возложены на микросхему NUVOTON NCT6796D-E.

Работа четырех внутренних портов USB 3.2 Gen 1 осуществляется силами ASMedia ASM1074.

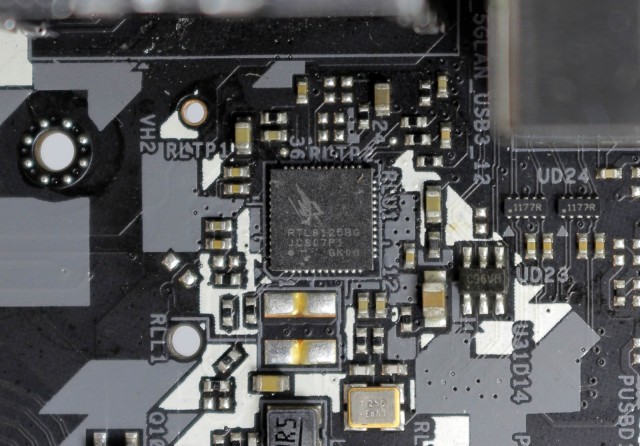

Для поддержки сетевых соединений служит LAN-контроллер Dragon RTL8125BG с максимальной пропускной способностью 2,5 Гбит/с. Для приоритизации трафика можно использовать фирменное ПО.

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC1220 и включает в себя конденсаторы Nichicon.

На интерфейсную панель выведены следующие порты:

• 1 x PS/2 Combo
• 1 x HDMI
• 1 x DisplayPort
• 1 x RJ45
• 2 x USB 2.0
• 2 x USB 3.2 Gen 1
• 1 х USB 3.2 Gen 2 Type-C
• 1 х USB 3.2 Gen 2 Type-A
• 1 x Optical S/PDIF out
• 5 x аудиопортов

Интерфейсная панель выгодно отличается наличием шести портов USB, удобным подключением многоканальной акустики и двумя видеовыходами. В комплектной заглушке для интерфейсной панели заблаговременно предусмотрены отверстия для антенн модуля беспроводных интерфейсов.

Что же касается возможностей организации охлаждения, то они у ASRock H470 Steel Legend очень хорошие. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, а остальные пять используются для системных вертушек или для подключения водоблоков СВО.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

В «EZ Mode» все необходимые настройки сгруппированы на одном экране. Несмотря на всю простоту, данный режим весьма функционален. С его помощью можно не только мониторить состояние системы, но и управлять подсветкой, системой охлаждения, выбирать приоритет загрузки, а также настраивать RAID и обновлять прошивку.

Второй режим уже более привычный. В нем все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят с комфортом сконфигурировать систему. А вот разогнать процессор или память не удастся из-за ограничений самого чипсета.

Возможности разгона

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z стабильно работали на максимально возможной для процессора серии Core i5 скорости DDR4-2666 МГц.

Утилита

На сайте есть фирменное ПО A-Tuning, которое обладает частью функциональности BIOS. Оно позволяет управлять напряжением, мониторить состояние, регулировать работу вентиляторов, а также выбирать один из трех режимов работы: Performance, Standard и Power Saving. К сожалению, переключение между ними не влечет за собой никаких изменений в случае ASRock H470 Steel Legend. По всей видимости, данная функция предназначена исключительно для плат с поддержкой разгона.

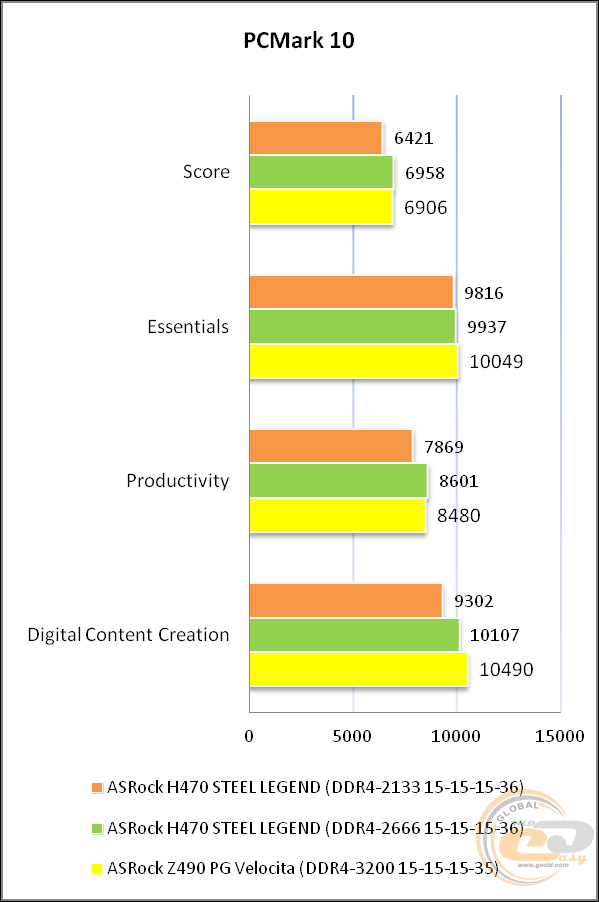

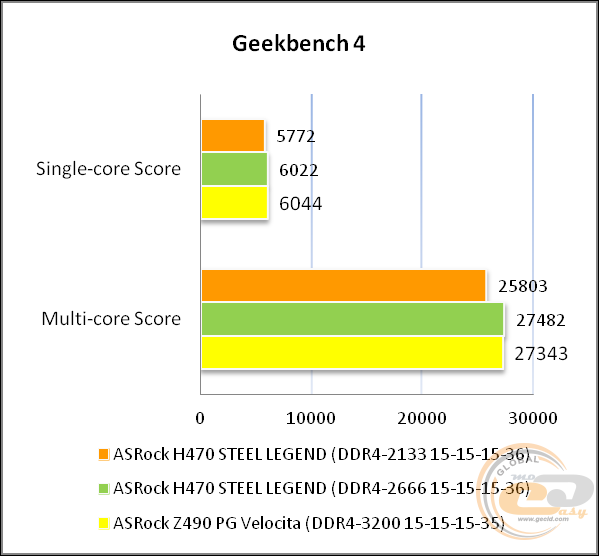

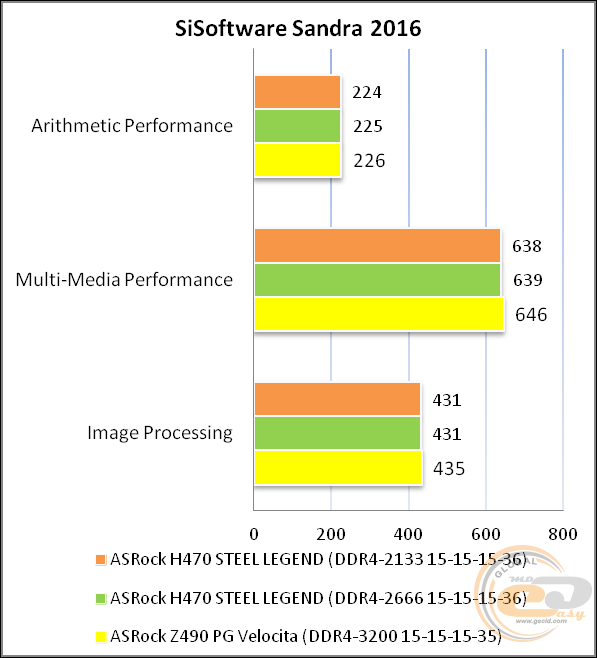

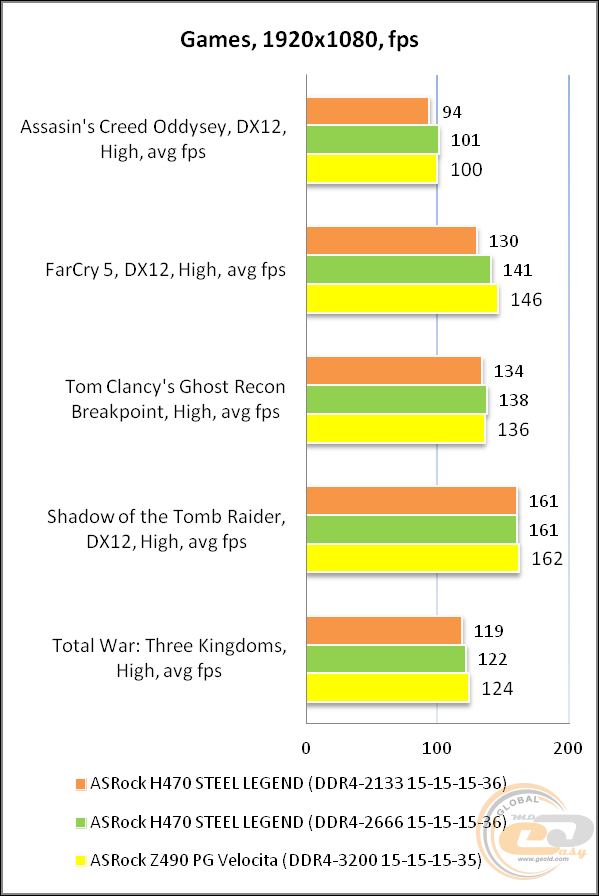

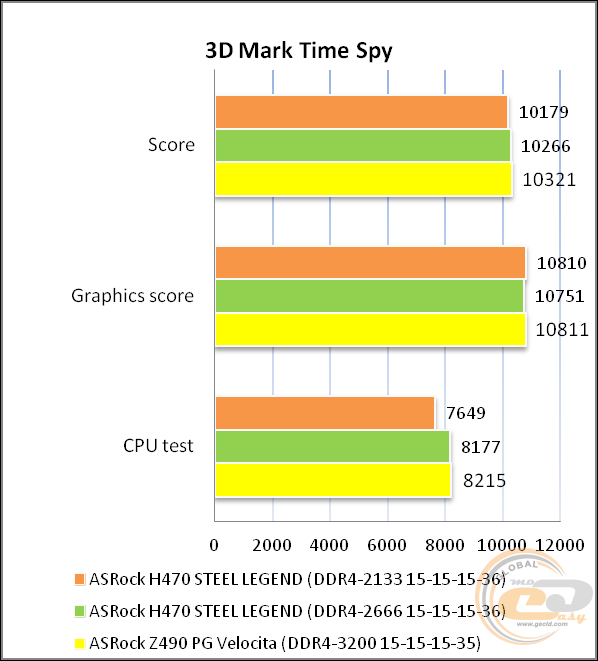

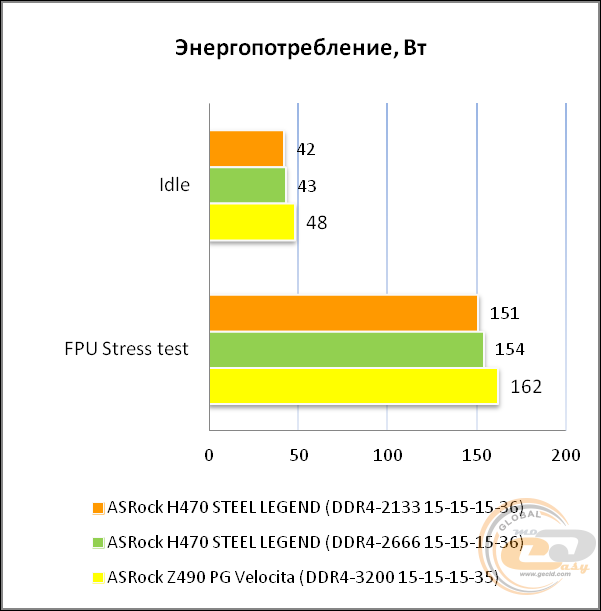

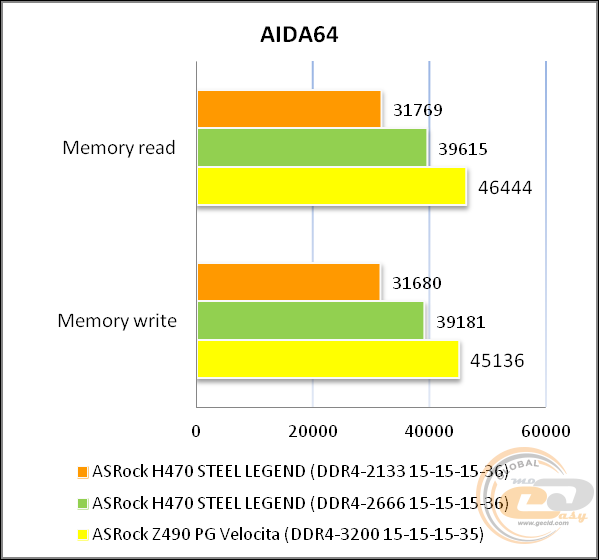

Тестирование

Для проверки возможностей материнской платы ASRock H470 Steel Legend использовалось следующее оборудование:

Intel Core i5-10600K (Socket LGA1200, 6/12 x 4,1 – 4,8 ГГц, 125 Вт TDP)

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Palit GeForce RTX 2080 GAMING PRO OC 8GB GDDR6

SSD HyperX Fury 240GB SHFS37A

Seasonic SS-750HT Active PFC F3

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

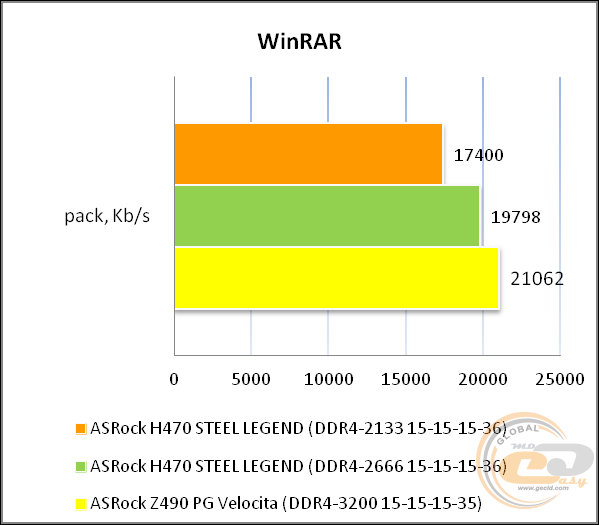

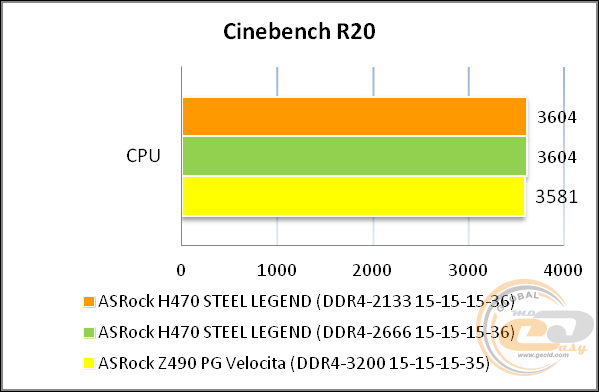

Никаких вопросов к стабильности работы ASRock H470 Steel Legend у нас не возникло. На представленных графиках видна разница в производительности в зависимости от частоты работы оперативной памяти. В играх разница между режимами DDR4-2666 и DDR4-3200 не превышает 5 FPS. А вот переход с DDR4-2133 до DDR4-2666 способен добавить от 4 до 11 FPS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Источник
